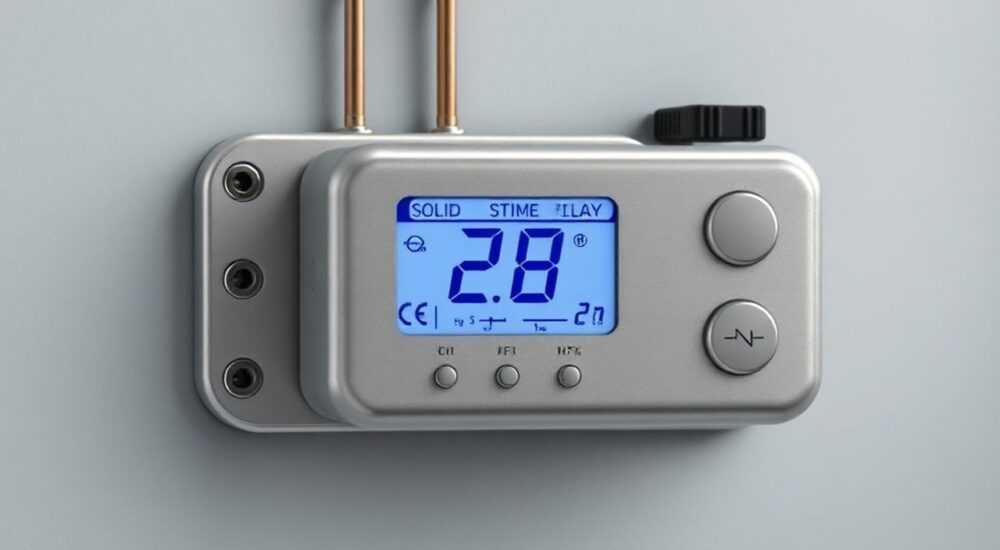

Терморегулятор с твердотельным реле

Терморегулятор с твердотельным реле — это современное решение для точного, бесшумного и долговечного управления температурой в промышленных, бытовых и лабораторных системах. В отличие от классических механических реле, твердотельные устройства не имеют подвижных контактов, что исключает искрение, износ и электромагнитные помехи. Они идеально подходят для задач, где важна надежность, частое переключение и бесшумная работа — от систем отопления в умных домах до термостатов в пищевой промышленности. Главная рекомендация: выбирайте терморегуляторы с твердотельным реле для циклических нагрузок и сред с высокой вибрацией — это продлит срок службы системы в 5–10 раз.

Что такое терморегулятор с твердотельным реле?

Терморегулятор с твердотельным реле (ТТР) — это электронное устройство, сочетающее датчик температуры, микроконтроллер и полупроводниковый коммутатор. Вместо привычных электромеханических контактов, которые физически замыкаются и размыкаются, ТТР использует полупроводниковые элементы — чаще всего симисторы или транзисторы — для управления потоком тока. Это позволяет включать и выключать нагрузку (нагреватель, ТЭН, лампу) без физического контакта.

Такие устройства работают на постоянном или переменном токе, в зависимости от модели. Некоторые терморегуляторы поддерживают ШИМ-управление — плавное изменение мощности, а не просто включение/выключение. Это особенно важно для систем, где температура должна поддерживаться с точностью до ±0,5 °C — например, в лабораторных инкубаторах или 3D-принтерах.

Как работает твердотельное реле в терморегуляторе?

Принцип работы основан на управлении полупроводниковым ключом с помощью низковольтного сигнала от датчика температуры. Когда температура достигает заданного порога, микроконтроллер подаёт управляющее напряжение (обычно 3–32 В постоянного тока) на вход ТТР. Это активирует внутренний оптоизолятор — световой диод, который включает фототранзистор или симистор на выходе.

Выходной ключ замыкает цепь нагрузки — например, ТЭНа. При охлаждении до нижнего порога сигнал отключается, и ключ размыкается. Поскольку нет механических контактов, процесс происходит мгновенно, без дребезга и искр. Некоторые продвинутые модели используют нулевое переключение — включение происходит только в момент, когда переменный ток проходит через ноль, что снижает электромагнитные помехи и продлевает жизнь нагрузке.

Преимущества перед механическими реле

Сравнение терморегуляторов с твердотельным и механическим реле показывает явные преимущества первого типа:

• Срок службы — до 1 миллиарда циклов переключения против 100–500 тысяч у механических. Механические контакты со временем окисляются, пригорают или изнашиваются.
• Бесшумность — отсутствие щелчков критично в жилых помещениях, медицинских учреждениях и лабораториях.
• Устойчивость к вибрации — в промышленных условиях, где работают насосы или компрессоры, механические реле часто выходят из строя.
• Отсутствие электромагнитных помех — ТТР не создают радиопомех, что важно для чувствительной электроники.
• Быстрое переключение — время включения/выключения — микросекунды, а не миллисекунды.

При этом у твердотельных реле есть один существенный недостаток — они выделяют тепло при работе. Для нагрузок свыше 5 А требуется радиатор. Без охлаждения температура корпуса может превысить 100 °C, что приведёт к выходу из строя.

Как выбрать терморегулятор с ТТР: пошаговое руководство

Выбор правильного устройства — залог надёжной работы. Следуйте этим шагам:

1. Определите тип нагрузки: ТЭН, лампа, насос, нагревательный кабель? Разные типы требуют разных характеристик ТТР. Для ТЭНов подойдут модели с нулевым переключением.
2. Рассчитайте мощность: Умножьте напряжение (220 В) на ток нагрузки. Например, 1500 Вт ÷ 220 В = 6,8 А. Выбирайте ТТР с запасом 20–30% — то есть не менее 8–9 А.
3. Выберите тип управления: Дискретное (вкл/выкл) или ШИМ? Для точного поддержания температуры (например, в аквариуме) нужен ШИМ.
4. Проверьте входной сигнал: Совместим ли терморегулятор с вашим датчиком (термопара, термистор, RTD)? Большинство бытовых моделей работают с термисторами 10 кОм.
5. Убедитесь в наличии охлаждения: Для нагрузки выше 5 А обязательна установка радиатора. Не экономьте на этом.
6. Проверьте степень защиты: Для влажных помещений (бани, теплицы) выбирайте IP65 и выше.
7. Убедитесь в наличии сертификатов: CE, UL, RoHS — гарантия безопасности и качества.

Частые ошибки при установке и их последствия

Даже опытные монтажники допускают ошибки, которые приводят к выходу терморегулятора из строя. Вот основные:

• Отсутствие радиатора — при нагрузке 8 А и выше ТТР без охлаждения перегревается за 15–20 минут. Последствие — плавление корпуса и короткое замыкание.
• Подключение к индуктивной нагрузке без защиты — при отключении двигателя или трансформатора возникает высоковольтный импульс, который пробивает симистор. Решение — установка варистора или RC-цепи параллельно нагрузке.
• Неправильная полярность при подключении постоянного тока — если ТТР рассчитан на постоянный ток, подключение «плюс» и «минус» наоборот приведёт к выходу из строя.
• Использование в цепях с высоким пусковым током — например, лампы накаливания при включении потребляют в 10 раз больше тока. Нужен ТТР с запасом по току не менее 300%.
• Неправильная настройка гистерезиса — если разница между включением и выключением слишком мала, устройство будет «дрожать», включаясь и выключаясь каждые 10–20 секунд. Это сокращает срок службы как ТТР, так и нагревателя.

Применение в быту и промышленности

Терморегуляторы с твердотельным реле находят применение в самых разных сферах. В быту — это системы тёплого пола, бойлеры, конвекторы, аквариумные обогреватели, домашние пивоварни и 3D-принтеры. Благодаря бесшумности и точности, они идеально подходят для спален, детских комнат и кабинетов.

В промышленности — это печи для термообработки, вакуумные сушилки, системы охлаждения в фармацевтике, автоматические линии упаковки, где температура клея или плёнки должна быть постоянной. В пищевой промышленности такие регуляторы используются в пастеризаторах и стерилизаторах — здесь критичны не только точность, но и гигиеничность: нет искр, нет выделения пыли от контактов.

В лабораториях — термостаты для водяных бань, инкубаторов, холодильных камер. Точность ±0,1 °C возможна только при использовании ТТР с ШИМ-управлением и цифровым PID-регулятором.

Экспертное мнение: инженер-автоматик

Елена также отмечает, что современные терморегуляторы с ТТР часто имеют встроенные функции: таймеры, защиту от перегрева, поддержку Wi-Fi и интеграцию с умными домами. Некоторые модели позволяют настраивать алгоритмы через мобильное приложение — например, плавное повышение температуры к утру в доме.

Вопросы и ответы

Заключение

Терморегулятор с твердотельным реле — это не просто модернизация, а переход на новый уровень надёжности и точности в управлении температурой. Он устраняет главные слабости механических систем: шум, износ, помехи и ограниченный ресурс. В условиях растущего спроса на энергоэффективность и автоматизацию, такие устройства становятся стандартом не только в промышленности, но и в быту.

Сегодня выбор терморегулятора с ТТР — это разумная инвестиция. Даже если цена на 20–30% выше, чем у аналога с механическим реле, окупаемость наступает за счёт снижения простоев, ремонта и замены оборудования. Особенно это важно в системах, где перебои в работе могут привести к потере продукции, данных или комфорта.

• ТТР исключает механический износ и работает в 10 раз дольше, чем механические реле.
• Обязательно используйте радиатор при нагрузке выше 5 А — иначе устройство выйдет из строя.
• Для индуктивных нагрузок (двигатели, трансформаторы) нужна защита: варистор или RC-цепь.
• Выбирайте модели с ШИМ-управлением, если нужна точность температуры ±0,5 °C и выше.
• Терморегуляторы с ТТР — стандарт для умных домов, лабораторий и промышленных автоматизированных систем.
