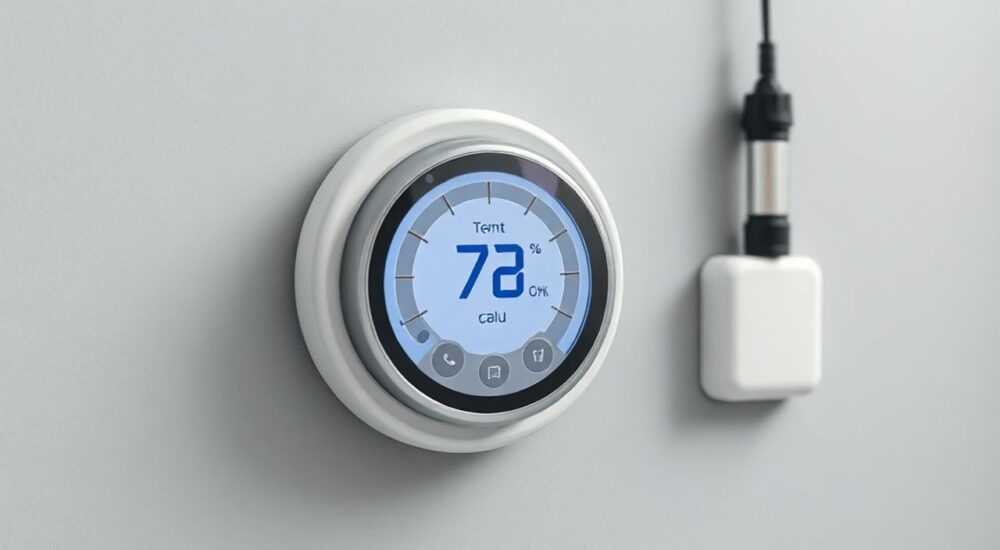

Терморегулятор с внешним датчиком температуры

Терморегулятор с внешним датчиком температуры — это устройство, позволяющее точно контролировать температурный режим в помещениях за счёт измерения температуры не на корпусе прибора, а в удалённой точке. Особенно актуален для систем тёплого пола, где важно отслеживать нагрев поверхности, а не воздуха. Такие терморегуляторы повышают комфорт и энергоэффективность отопления.

Что такое терморегулятор с внешним датчиком

Терморегулятор с внешним датчиком — это электронное устройство, предназначенное для автоматического управления системами отопления на основе данных с выносного температурного сенсора. В отличие от стандартных моделей, которые измеряют температуру воздуха вокруг самого корпуса, такие устройства получают информацию с датчика, установленного в любой нужной точке: под напольным покрытием, внутри стены или рядом с трубами.

Основная задача такого регулятора — обеспечить точный контроль температуры именно там, где это критически важно. Например, при использовании тёплого пола, чрезмерный нагрев ламината или плитки может привести к деформации, растрескиванию или выделению вредных веществ. Внешний датчик позволяет избежать этих рисков, реагируя на изменения температуры поверхности, а не воздуха.

Такие терморегуляторы применяются не только в жилых домах, но и в производственных помещениях, теплицах, складах с чувствительными к температуре товарами. Они обеспечивают стабильные условия и помогают экономить энергию, включая обогрев только тогда, когда это действительно необходимо.

Принцип работы и устройство

Работа терморегулятора основана на замкнутом цикле «измерение – сравнение – управление». Внешний датчик передаёт данные о текущей температуре на плату управления терморегулятора. Микроконтроллер сравнивает полученное значение с заданным пользователем порогом и принимает решение о включении или отключении нагревательного элемента.

Процесс происходит следующим образом:

• Датчик фиксирует температуру поверхности (например, пола).
• Сигнал по проводу поступает в терморегулятор.
• Встроенный процессор анализирует разницу между текущей и целевой температурой.
• Если температура ниже заданной — включается нагрев; если достигнута — отключается.

Благодаря этому циклу поддерживается стабильная температура без колебаний. Современные модели могут иметь дополнительные функции: гистерезис (гистерезис — это зона нечувствительности, чтобы избежать частого включения/выключения), программирование по дням недели, интеграцию с умным домом.

Компоненты системы

• Терморегулятор — «мозг» системы, располагается на стене, как обычный выключатель.
• Внешний датчик — устанавливается в зоне контроля (под полом, в полу, на трубе).
• Исполнительное устройство — реле, контактор или модуль, управляющий нагрузкой (нагревательным кабелем, насосом и т.д.).
• Нагревательный элемент — кабель, мат, ИК-плёнка или радиатор.

Преимущества использования

Применение терморегулятора с внешним датчиком открывает ряд преимуществ перед классическими решениями:

• Защита напольного покрытия. Особенно важно для ламината, паркета и виниловых полов, чувствительных к перегреву. Ограничение температуры до +27–28 °C продлевает срок службы покрытия.
• Повышенный комфорт. Ноги чувствуют тепло от пола, а воздух при этом не пересушивается. Это создаёт ощущение уюта даже при более низкой температуре воздуха.
• Экономия энергии. Система не греет воздух сверх меры. По данным Ассоциации по энергосбережению, использование внешнего датчика позволяет снизить потребление электроэнергии на 15–25%.
• Гибкость управления. Возможность комбинировать данные с нескольких датчиков (воздушного и поверхностного) даёт больше контроля.

Также стоит отметить, что такие терморегуляторы идеально подходят для помещений с высокими потолками, где тёплый воздух скапливается вверху, а в зоне пола остаётся прохладно. Управление по температуре пола обеспечивает равномерный нагрев именно там, где это нужно.

Виды терморегуляторов с внешним датчиком

Терморегуляторы классифицируются по нескольким признакам: типу управления, способу монтажа, наличию дополнительных функций.

По способу установки

• Щитовые — монтируются в электрощит, управляют группой контуров.
• Настенные — стандартный формат, устанавливаются в подрозетник.
• Накладные — крепятся на поверхность стены, удобны при открытой проводке.

По типу датчика

• Только внешний — управляет по температуре поверхности.
• Двойной датчик — использует и воздушный, и внешний. Переключение зависит от режима (например, в экономичном — по воздуху, в комфортном — по полу).

Как выбрать подходящую модель

Выбор терморегулятора зависит от типа отопления, площади помещения, бюджета и требований к комфорту.

Первое, на что стоит обратить внимание — это максимальная нагрузка. Для тёплого пола мощностью до 3,5 кВт подойдёт встроенный коммутатор. Если нагрузка выше — необходим внешний контактор.

• Для маленьких помещений (ванная, кухня) — достаточно механического или базового цифрового терморегулятора.
• Для всей квартиры или дома — лучше использовать Wi-Fi-модели с централизованным управлением.
• Для арендованного жилья — накладные модели, не требующие штробления стен.

Обратите внимание на наличие защиты от детей, подсветки экрана, языка интерфейса (русский должен быть обязательно) и качества сборки. Известные бренды — DEVI, Теплофон, Schneider Electric, OJ Electronics, Thermorelay.

Чек-лист при покупке

1. Поддержка внешнего датчика — обязательна.
2. Тип датчика: NTC 10 кОм (стандартный).
3. Максимальный ток коммутации — не менее 16 А.
4. Наличие режима защиты от замерзания.
5. Возможность программирования или удалённого доступа.

Установка и подключение

Монтаж терморегулятора — задача, требующая базовых знаний электрики. Работы следует выполнять при отключённом питании.

Пошаговая инструкция

1. Отключите электропитание на щитке.
2. Установите подрозетник в выбранное место (обычно на высоте 90–120 см от пола).
3. Проложите кабель от нагревательного мата к месту установки терморегулятора и далее — к щитку.
4. Уложите внешний датчик в гофрированную трубу (для возможности замены) и поместите его между нагревательными элементами, примерно посередине между двумя витками кабеля.
5. Подключите провода согласно схеме на корпусе: L (фаза), N (ноль), Load (нагрузка), Sensor (датчик).
6. Закрепите терморегулятор в подрозетнике и включите питание.
7. Проверьте работу: при понижении температуры должен включаться индикатор нагрева.

Важно соблюдать полярность и использовать клеммы с затяжкой. Оголённые провода недопустимы.

Типичные ошибки и как их избежать

Даже опытные мастера допускают просчёты при монтаже.

• Неправильное расположение датчика. Установка слишком близко к стене, окну или источнику тепла. Решение: размещайте датчик в центре комнаты, на равном расстоянии от стен и других объектов.
• Отсутствие гофры для датчика. При выходе датчика из строя его невозможно заменить без вскрытия пола. Решение: всегда используйте защитную гофрированную трубу.
• Превышение допустимой длины провода датчика. У некоторых моделей есть ограничение (обычно до 50 м). Решение: проверяйте технический паспорт.
• Подключение без заземления. Повышает риск поражения током. Решение: убедитесь, что система заземления исправна.

Признаки неправильной работы

• Пол не нагревается, хотя терморегулятор включён.
• Постоянное включение/выключение («дребезг»).
• На экране ошибка датчика (Err, Sensor, Open).

Чаще всего причина — повреждённый датчик или плохой контакт в соединениях.

Экспертное мнение

Вопросы и ответы

Заключение

Терморегулятор с внешним датчиком — это не просто удобство, а необходимый элемент современной системы отопления, особенно при использовании тёплого пола. Он обеспечивает безопасность напольных покрытий, повышает комфорт и значительно снижает энергопотребление. Благодаря развитию технологий, сегодня доступны решения на любой вкус — от простых механических до интеллектуальных моделей с управлением через смартфон.

• Внешний датчик контролирует температуру пола, а не воздуха — это критично для комфорта и безопасности.
• Оптимальный выбор — терморегулятор с двойным датчиком и возможностью программирования.
• Всегда укладывайте датчик в гофрированную трубу для последующей замены.
• Правильная установка и подключение — залог эффективной и безопасной работы.
• Интеллектуальные модели интегрируются в «умный дом» и позволяют управлять отоплением удалённо.
