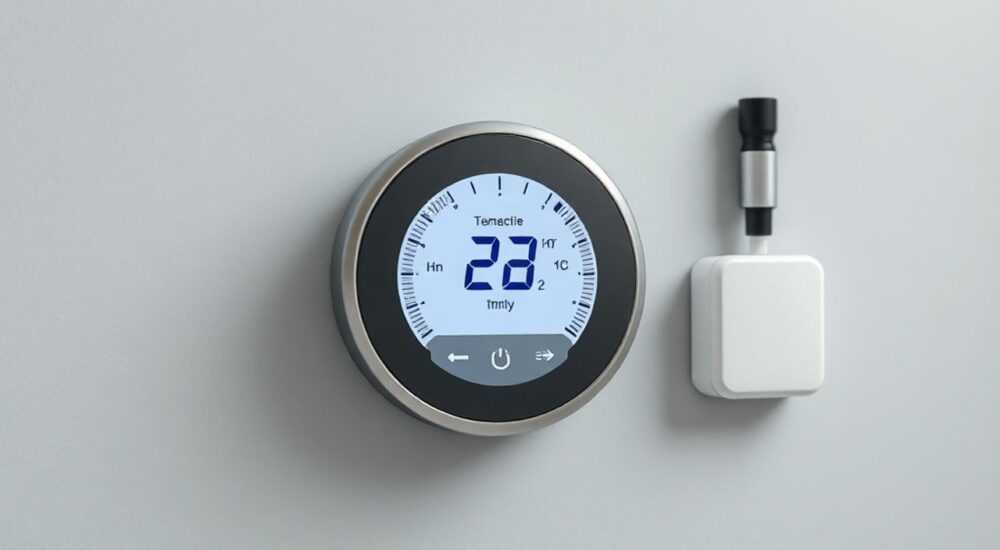

Терморегулятор с внешним датчиком

Современные системы отопления требуют точного контроля температуры для обеспечения комфорта и энергоэффективности. Терморегулятор с внешним датчиком — это решение, позволяющее управлять нагревом не по температуре воздуха в помещении, а по реальному состоянию поверхности пола или других объектов. Такой подход особенно важен при монтаже тёплых полов, где перегрев может привести к повреждению покрытия, а недогрев — к дискомфорту.

Что такое терморегулятор с внешним датчиком

Терморегулятор с внешним датчиком — это устройство, предназначенное для автоматического управления системами отопления на основе данных, полученных с датчика, расположенного вне корпуса регулятора. В отличие от стандартных моделей, которые измеряют температуру воздуха в помещении, такие устройства могут контролировать температуру поверхности, например, пола, стен или труб.

Основная задача — предотвратить перегрев чувствительных материалов, таких как ламинат, паркет или плитка. Особенно это важно для электрических и водяных тёплых полов, где критически важно не превышать допустимый температурный порог покрытия.

Внешний датчик, как правило, представляет собой термистор в защитной оболочке, укладываемый непосредственно в стяжку или рядом с нагревательным элементом. Он передаёт данные в блок управления, который корректирует мощность обогрева.

Принцип работы и устройство

Работа терморегулятора основана на обратной связи: он постоянно сравнивает текущее значение температуры с заданным пользователем. При отклонении включается или отключается система отопления.

В случае с внешним датчиком основной параметр — температура поверхности. Например, если вы установили уставку в 28 °C для пола, а датчик фиксирует 29 °C, регулятор разомкнёт цепь питания нагревательного кабеля.

Устройство состоит из:

• электронного блока управления с дисплеем;
• внешнего термодатчика (проводного или беспроводного);
• выходного реле, управляющего нагрузкой;
• интерфейса для настройки (кнопки, сенсор, Wi-Fi).

Процесс измерения происходит в несколько этапов: датчик фиксирует сопротивление, которое изменяется с температурой; блок преобразует сигнал в цифровое значение; далее — сравнение с уставкой и принятие решения.

Как работает обратная связь

1. Пользователь задаёт желаемую температуру пола (например, 27 °C).
2. Внешний датчик каждые 5–10 секунд передаёт текущее значение.
3. Если температура ниже — реле замыкается, подаётся питание на нагреватель.
4. При достижении уставки — реле размыкается, нагрев останавливается.
5. Когда пол остывает ниже заданного гистерезиса (обычно 0,5–1 °C), цикл повторяется.

Преимущества использования

Использование терморегулятора с внешним датчиком даёт ряд практических выгод, особенно в жилых и коммерческих помещениях с тёплыми полами.

Во-первых, это защита напольного покрытия. Ламинат и паркет не должны нагреваться выше 27–28 °C, иначе начинается деформация, растрескивание и выделение формальдегида. Внешний датчик не даёт этому произойти.

Во-вторых, повышается энергоэффективность. Система не греет воздух до 30 °C, пытаясь «дотянуть» до комфортной температуры пола, а работает строго по фактическому состоянию поверхности.

В-третьих, достигается равномерный прогрев. Поскольку датчик расположен в стяжке, он «чувствует» тепло раньше, чем оно достигнет воздуха, что исключает перепады.

Наконец, такие регуляторы легко интегрируются в «умный дом». Многие модели поддерживают протоколы Wi-Fi, Zigbee, Modbus, позволяя управлять обогревом удалённо.

Виды терморегуляторов с внешним датчиком

На рынке представлено несколько типов устройств, различающихся по способу монтажа, управлению и функционалу.

Первый тип — механические регуляторы. Простые, надёжные, но с ограниченными возможностями. Имеют встроенный или подключаемый внешний датчик, но не поддерживают программирование.

Второй — электронные с ЖК-дисплеем. Позволяют задавать точную температуру, устанавливать таймеры и режимы («день/ночь», «эконом»). Большинство современных моделей работают именно так.

Третий — программируемые. Позволяют создавать недельные расписания, например, снижать температуру ночью или в рабочие дни. Экономия достигает 20–30%.

Четвёртый — «умные» терморегуляторы. Подключаются к Wi-Fi, управляются через приложение, интегрируются с голосовыми помощниками (Алиса, Google Assistant).

Сравнение типов по функционалу

Как выбрать подходящую модель

Выбор зависит от нескольких факторов: типа отопления, площади помещения, бюджета и уровня автоматизации.

Во-первых, определите тип нагрузки. Для электрических тёплых полов нужен регулятор с реле на 16 А (до 3,5 кВт). Для водяных систем — возможно использование моделей с сухими контактами или модуляции сигнала.

Во-вторых, проверьте наличие двойного датчика. Если вы хотите контролировать и пол, и воздух — выбирайте модель с двумя входами. Это позволит, например, днём греть пол до 27 °C, а ночью — поддерживать комфортную температуру воздуха.

В-третьих, обратите внимание на диапазон измерений внешнего датчика. Обычно он составляет от 0 до 40 °C, но для некоторых покрытий (например, камня) может потребоваться до 50 °C.

Также важны:

• тип монтажа (скрытый/открытый);
• материал лицевой панели (пластик, стекло, металл);
• наличие защиты от детей;
• поддержка внешних датчиков разной длины (3–10 м).

Установка и подключение

Монтаж терморегулятора — ответственный процесс, требующий соблюдения правил электробезопасности.

Шаг 1: Отключите электропитание на щитке. Работа под напряжением запрещена.

Шаг 2: Установите монтажную коробку в стене на высоте 80–120 см от пола. Убедитесь, что рядом нет источников тепла (радиаторы, солнечный свет).

Шаг 3: Проложите кабель от нагревательного мата или труб к месту установки. Одновременно уложите гофру для внешнего датчика — её заводят в стяжку на расстоянии 50–70 см от стены.

Шаг 4: Подключите провода согласно схеме:

• L — фаза;
• N — ноль;
• Load — выход на нагреватель;
• Sensor — внешний датчик.

Шаг 5: Зафиксируйте датчик в гофре, убедитесь, что он не зажат и не перегнут.

Шаг 6: Установите терморегулятор в коробку, включите питание, проверьте работу.

Типовая схема подключения

Распространённые ошибки и как их избежать

Даже опытные монтажники допускают типичные ошибки, снижающие эффективность системы.

Ошибка 1: Неправильное расположение датчика. Если его положить слишком близко к нагревательному кабелю, будут ложные срабатывания. Оптимально — между двумя витками, на одинаковом удалении.

Ошибка 2: Отсутствие гофры. Без защиты датчик можно повредить при заливке стяжки. Кроме того, в будущем его невозможно будет заменить.

Ошибка 3: Использование одного датчика на несколько контуров. Каждый контур должен иметь свой датчик, иначе управление будет некорректным.

Ошибка 4: Игнорирование гистерезиса. Слишком маленькое значение (менее 0,5 °C) вызывает частое включение/выключение, что снижает срок службы реле.

Ошибка 5: Подключение без автомата. Терморегулятор не является устройством защиты. Обязательно используйте УЗО или дифавтомат.

• Всегда используйте гофру для датчика.
• Не экономьте на качестве соединений.
• Проверяйте работу до заливки стяжки.
• Настройте гистерезис не менее 0,5 °C.
• Не устанавливайте регулятор на сквозняке.

Экспертное мнение

Вопросы и ответы

Заключение

Терморегулятор с внешним датчиком — это не просто элемент комфорта, а необходимое устройство для безопасной и эффективной эксплуатации систем обогрева, особенно тёплых полов. Он предотвращает перегрев покрытия, экономит энергию и обеспечивает стабильный микроклимат.

Выбирая модель, ориентируйтесь на тип отопления, функционал и качество комплектующих. Уделите особое внимание монтажу — правильная укладка датчика в гофру и точное подключение гарантируют долгую и бесперебойную работу.

• Используйте терморегулятор с внешним датчиком для защиты чувствительных покрытий.
• Предпочтение отдавайте моделям с двойным контролем — по полу и воздуху.
• Обязательно монтируйте датчик в гофре и проверяйте его работу до заливки стяжки.
• Умные регуляторы повышают комфорт и позволяют управлять обогревом удалённо.
• Правильная настройка и монтаж — залог эффективной и безопасной работы системы.
