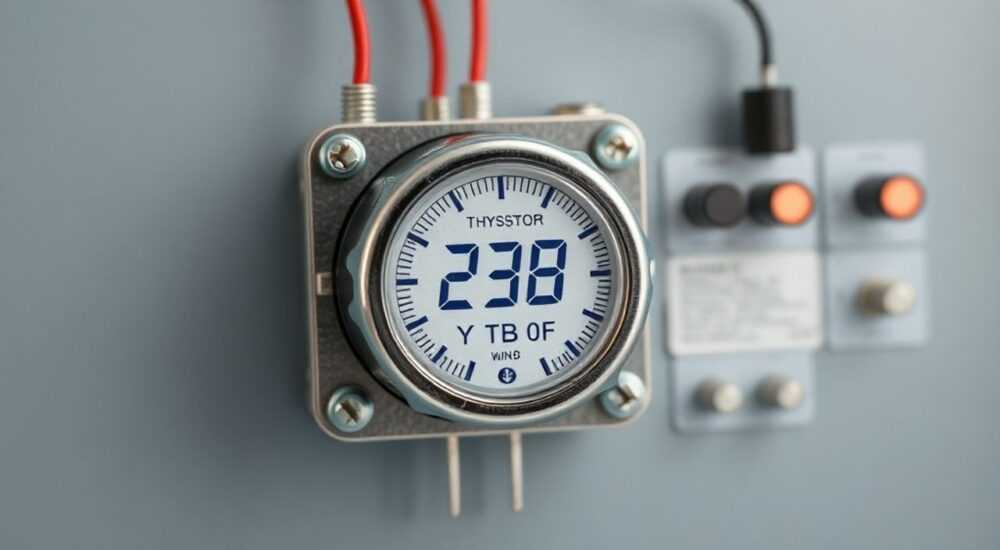

Терморегулятор симисторный

Симисторный терморегулятор — это электронное устройство, предназначенное для точного управления температурой в системах обогрева за счёт плавной регулировки подачи напряжения на нагревательные элементы. В отличие от релейных моделей, которые работают по принципу «включено/выключено», симисторные устройства управляют мощностью с помощью полупроводникового ключа — симистора, что исключает механический износ и обеспечивает бесшумную работу. Такие терморегуляторы особенно эффективны в системах тёплого пола, инфракрасных обогревателях и промышленных установках, где важна стабильность и плавность регулирования.

Симисторный терморегулятор обеспечивает плавное и бесшумное управление температурой без скачков напряжения. Выбирайте модели с защитой от перегрузок и совместимостью с датчиками пола и воздуха для максимальной эффективности.

Содержание статьи:

Что такое симисторный терморегулятор
Принцип работы и устройство
Основные компоненты
Преимущества и недостатки
Преимущества
Недостатки
Где используются симисторные модели
Примеры использования
Как выбрать подходящий терморегулятор
На что обратить внимание при покупке
Установка и подключение
Пошаговая инструкция
Обслуживание и диагностика неисправностей
Типичные проблемы и решения
Экспертное мнение
Вопросы и ответы
Заключение

Что такое симисторный терморегулятор

Терморегулятор — это устройство, поддерживающее заданную температуру в помещении или на объекте. Симисторный тип относится к электронным регуляторам, в которых ключевым элементом выступает симистор — полупроводниковый прибор, способный управлять переменным током в обоих направлениях. Благодаря этому он может плавно изменять уровень подаваемой мощности, а не просто включать и выключать нагрузку.

Такие терморегуляторы часто применяются там, где требуется высокая точность контроля: например, в системах «тёплый пол» с тонкими нагревательными матами или в лабораторных установках. Они позволяют избежать резких перепадов температуры, что продлевает срок службы как самого оборудования, так и напольного покрытия.

Конструктивно симисторный терморегулятор состоит из микроконтроллера, датчика температуры (внешнего или встроенного), силового ключа (симистора) и интерфейса управления — кнопок, сенсорного экрана или цифрового дисплея. Современные модели могут поддерживать Wi-Fi, программирование по расписанию и интеграцию с умными домами.

Полезно знать: Симистор не имеет движущихся частей, поэтому его ресурс значительно выше, чем у реле — до 100 тысяч циклов и более.

Принцип работы и устройство

Работа симисторного терморегулятора основана на фазовом управлении. Устройство анализирует данные с температурного датчика и сравнивает их с установленным значением. При отклонении оно корректирует выходное напряжение, подаваемое на нагреватель, путём изменения угла открытия симистора.

Это достигается с помощью ШИМ (широтно-импульсной модуляции) или управления по переходу через нуль. Первый метод позволяет плавно регулировать мощность, но может создавать помехи в сети. Второй — включает симистор только при нулевом напряжении, снижая электромагнитные помехи, но менее точен при малых нагрузках.

Основные компоненты

Симистор — силовой элемент, коммутирующий нагрузку. Часто используется модель типа BTA41 или MAC97A6, в зависимости от мощности.
Микроконтроллер — «мозг» устройства, обрабатывающий сигналы и управляющий работой.
Датчик температуры — обычно NTC-термистор с сопротивлением 10 кОм при 25 °C.
Блок питания — преобразует сетевое напряжение для питания электроники.
Интерфейс — дисплей и органы управления.

«Фазовое управление позволяет снизить потребление энергии на 15–20% по сравнению с релейными аналогами при одинаковом уровне комфорта.» — Алексей Миронов, инженер-электронщик, 12 лет опыта

Преимущества и недостатки

Симисторные терморегуляторы обладают рядом существенных преимуществ перед классическими релейными моделями, но также имеют свои ограничения.

Преимущества

Плавное регулирование — отсутствие скачков температуры, комфортная эксплуатация.
Бесшумная работа — нет щелчков реле, что важно в жилых помещениях.
Высокая точность — погрешность измерения может быть менее 0,5 °C.
Долгий срок службы — отсутствие механического износа увеличивает надёжность.
Поддержка сложных алгоритмов — PID-регулирование, антистратификация, адаптивное управление.

Недостатки

Выделение тепла — симистор греется при высоких нагрузках, требует радиатора.
Чувствительность к перегрузкам — короткое замыкание может вывести из строя полупроводник.
Создание помех — особенно при фазовом управлении, может влиять на другую электронику.
Выше стоимость — сложнее в производстве, чем релейные аналоги.

Характеристика	Симисторный	Релейный
Тип переключения	Плавное (фазовое)	Механическое (вкл/выкл)
Шум	Отсутствует	Щелчки при срабатывании
Точность регулирования	Высокая (±0,5 °C)	Средняя (±1–2 °C)
Ресурс	100 000+ циклов	10 000–50 000 циклов
Стоимость	Выше на 30–50%	Доступная

Полезно знать: Для снижения тепловыделения выбирайте модели с внешним радиатором или в корпусе с хорошим теплоотводом.

Где используются симисторные модели

Сферы применения таких терморегуляторов разнообразны. Наиболее распространены они в бытовых системах отопления, но активно используются и в промышленности.

В жилых домах симисторные регуляторы чаще всего устанавливают в системах тёплого пола. Здесь важно равномерное распределение тепла и защита чувствительных покрытий — ламината, паркета, плитки. Плавное включение предотвращает перегрев и деформацию материалов.

В промышленных условиях такие устройства применяются в сушильных камерах, печах, климатических шкафах и технологических линиях, где требуется стабильная температура. Например, в пищевой промышленности — для поддержания режима хранения продуктов, в фармацевтике — при производстве лекарств.

Примеры использования

Управление инфракрасными обогревателями в банях и саунах.
Контроль температуры в аквариумах и террариумах.
Автоматизация обогрева труб и кровли от обледенения.
Работа с нагревательными лентами в системах антиобледенения.
Управление теплицами и парниками в агрокомплексах.

«В теплицах симисторные регуляторы позволяют поддерживать оптимальную температуру для роста рассады даже при резких перепадах на улице.» — Наталья Ковалёва, агроном, 8 лет в тепличном хозяйстве

Как выбрать подходящий терморегулятор

Выбор симисторного терморегулятора зависит от нескольких факторов: мощности нагрузки, типа датчика, условий эксплуатации и функциональных требований.

Первое, на что стоит обратить внимание — максимальная коммутируемая мощность. Обычно она указывается в ваттах или амперах. Для системы тёплого пола площадью до 20 м² достаточно модели на 16 А (около 3,5 кВт). При большей нагрузке требуется устройство с внешним силовым блоком или дополнительным реле.

Важно проверить тип поддерживаемого датчика: воздушный, пола или комбинированный. Некоторые модели позволяют использовать оба одновременно, включая нагрев только при низкой температуре пола, но не превышая допустимую температуру воздуха.

На что обратить внимание при покупке

Степень защиты (IP) — для ванных комнат и улицы нужен IP44 и выше.
Наличие защиты — от перегрева, перегрузки, короткого замыкания.
Тип монтажа — на DIN-рейку, в подрозетник или настенный.
Дополнительные функции — таймер, Wi-Fi, голосовое управление, программируемое расписание.
Совместимость — с умными домами (Matter, HomeKit, Google Home).

Полезно знать: Если вы планируете управлять несколькими зонами обогрева, рассмотрите многоканальные модели или системы с центральным контроллером.

Установка и подключение

Монтаж симисторного терморегулятора требует базовых знаний электротехники. Работы лучше проводить при отключённом питании и с соблюдением правил безопасности.

Подключение выполняется по стандартной схеме: фаза и ноль подаются на вход устройства, с выхода — на нагревательный элемент. Датчик температуры подключается к соответствующим клеммам, обычно обозначенным как S1 или Sensor. Располагать его нужно в зоне, свободной от сквозняков и прямого воздействия нагревателя.

Пошаговая инструкция

Отключите электропитание на щитке.
Установите терморегулятор в монтажную коробку или на DIN-рейку.
Подключите питающие провода (L и N) к входным клеммам.
Подсоедините нагрузку (нагреватель) к выходным клеммам.
Подключите датчик температуры согласно инструкции.
Включите питание и протестируйте работу.

«Перед подключением обязательно проверьте полярность и сечение проводов — для нагрузки 3 кВт нужен минимум 2,5 мм² меди.» — Дмитрий Петров, электромонтёр, 15 лет практики

Обслуживание и диагностика неисправностей

Симисторные терморегуляторы практически не требуют обслуживания, но периодически нужно проверять состояние контактов, чистоту дисплея и работу датчика.

Частые неисправности связаны с перегревом симистора, повреждением датчика или обрывом проводов. Если устройство не включает нагрузку, но показывает температуру — вероятна проблема с силовым ключом. Если температура отображается некорректно — проверьте целостность датчика и соединительных проводов.

Типичные проблемы и решения

Терморегулятор не реагирует на команды — проверьте питание, предохранители, целостность платы.
Нагреватель работает постоянно — возможен пробой симистора; требуется замена.
Ошибка E1 или Err — обычно указывает на обрыв или КЗ датчика.
Перегрев корпуса — убедитесь, что радиатор не загрязнён, а нагрузка в норме.

Полезно знать: При возникновении ошибки сначала отключите устройство от сети и проверьте все соединения перед обращением в сервис.

Экспертное мнение

«Симисторные терморегуляторы — это следующий шаг после релейных. Они особенно оправданы в системах, где важна стабильность и комфорт. Однако их применение требует понимания нагрузочных характеристик и условий эксплуатации. Например, для мощных ТЭНов выше 4 кВт лучше использовать реле или твердотельные реле (SSR) в связке с контроллером.» — Сергей Лебедев, главный инженер HVAC-компании «ТеплоДом», 20 лет опыта

Сергей отмечает, что рынок активно развивается: появляются модели с искусственным интеллектом, которые учатся на поведении пользователя и автоматически корректируют режимы. Также растёт спрос на устройства с двойным датчиком и поддержкой протоколов Modbus для промышленного применения.

Вопросы и ответы

Можно ли использовать симисторный терморегулятор с масляными радиаторами?

Да, можно, но это нецелесообразно: масляные батареи медленно нагреваются и остывают, поэтому плавное управление не даёт значительного эффекта. Лучше использовать релейные модели.

Почему симисторный регулятор греется?

Симистор всегда имеет небольшое сопротивление, при прохождении тока выделяется тепло. При нагрузке выше 80% от номинала требуется радиатор. Перегрев может привести к выходу из строя.

Подойдёт ли такой терморегулятор для улицы?

Да, если выбрана модель с высокой степенью защиты (IP65) и диапазоном рабочих температур от –25 °C до +40 °C. Важно обеспечить защиту от влаги и конденсата.

Можно ли подключить несколько нагревателей к одному терморегулятору?

Да, при условии, что суммарная мощность не превышает допустимую. При большой нагрузке используйте магнитный пускатель или контактор, управляемый с выхода терморегулятора.

Заключение

Симисторный терморегулятор — это современное решение для точного и комфортного управления системами обогрева. Он обеспечивает плавное регулирование, долгий срок службы и высокую энергоэффективность. Особенно выгодно его применение в системах тёплого пола, инфракрасных обогревателях и промышленных установках, где важна стабильность температуры.

Выбирая терморегулятор, ориентируйтесь на мощность нагрузки, условия эксплуатации и необходимый функционал. Учитывайте наличие защиты, тип датчика и совместимость с умным домом. Правильный выбор и грамотная установка позволят вам на долгие годы забыть о проблемах с отоплением.

Симисторные терморегуляторы обеспечивают плавное и бесшумное управление.
Они точнее и долговечнее релейных аналогов, но требуют охлаждения при высоких нагрузках.
Идеальны для тёплого пола, инфракрасных обогревателей и промышленных систем.
При выборе учитывайте мощность, защиту, тип датчика и дополнительные функции.
Установка требует соблюдения электротехнических норм и правил безопасности.
