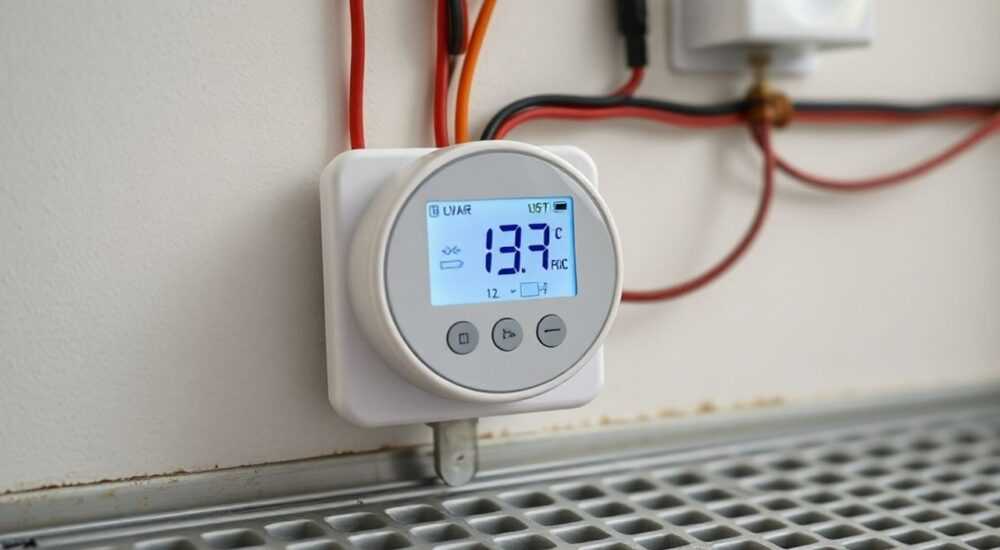

Терморегулятор теплого пола подключение

Терморегулятор для теплого пола — это ключевой элемент системы обогрева, отвечающий за комфортную температуру и энергоэффективность. Его правильное подключение обеспечивает стабильную работу, продлевает срок службы нагревательных элементов и снижает расходы на электроэнергию. Многие ошибки при монтаже возникают из-за незнания схем подключения, особенностей электропроводки или выбора неподходящего типа термостата.

Выбор подходящего терморегулятора для теплого пола

Перед подключением важно выбрать правильный терморегулятор. Существует несколько типов устройств, различающихся по принципу работы, способу управления и функциональности. Основные категории — механические, электронные и программируемые модели. Механические термостаты просты в использовании и недороги, но менее точны. Электронные обеспечивают более высокую точность регулировки температуры, а программируемые позволяют задавать режимы нагрева по дням недели и времени суток, что повышает энергоэффективность.
При выборе также учитывают мощность нагрузки. Терморегулятор должен выдерживать суммарную мощность всех подключенных секций теплого пола. Обычно этот параметр указывается в амперах (А) или ваттах (Вт). Для большинства бытовых систем достаточно моделей на 16 А (до 3,5 кВт). Если мощность нагревательного кабеля превышает 3,5 кВт, требуется установка магнитного пускателя.
Тип датчика — еще один важный фактор. Большинство термостатов работают с резистивными датчиками температуры пола (NTC), которые устанавливаются в полу. Некоторые модели дополнительно поддерживают воздушные датчики или внешние датчики влажности, что актуально для ванных комнат или бассейнов.

Критерии выбора

• Тип управления: механическое, сенсорное, кнопочное или смарт-управление через Wi-Fi.
• Функциональность: наличие таймера, программирования, защиты от перегрева, антизамерзания.
• Совместимость: соответствие типу нагревательного элемента (кабель, мат, ИК-пленка).
• Монтаж: наружный (накладной) или внутренний (встраиваемый в стену).

Современные решения включают беспроводные датчики и интеграцию с умным домом. Такие устройства позволяют управлять обогревом с телефона, получать уведомления о неисправностях и анализировать потребление энергии.

Подготовка к подключению: инструменты и требования

Перед началом работ необходимо подготовить инструменты и проверить условия монтажа. Подключение выполняется только при отключенном напряжении в щитке. Используйте индикаторную отвертку или мультиметр, чтобы убедиться в отсутствии фазы.
Основной набор инструментов:

• Отвертки (крестовые и плоские);
• Клещи для зачистки изоляции;
• Мультиметр;
• Уровень (для ровной установки корпуса);
• Перфоратор (при необходимости штробления стены);
• Гофрированная труба для датчика (рекомендуется).

Электрическая проводка должна соответствовать требованиям ПУЭ. Для подключения терморегулятора используют медный кабель сечением не менее 1,5 мм². Фаза и ноль подводятся от распределительного щита, желательно через отдельный автоматический выключатель номиналом 10–16 А с УЗО.

Требования к месту установки

• Высота от пола — 60–90 см;
• Расстояние от источников тепла — не менее 50 см;
• Недопустимо размещение за мебелью или в труднодоступных зонах;
• Близость к розетке не обязательна, если используется скрытая проводка.

Если проводка прокладывается заново, заранее продумайте трассу: фаза и ноль — от щитка, нагрузка — к полу, датчик — в гофре к месту установки.

Схемы подключения терморегулятора к теплому полу

Существует стандартная схема подключения, применимая к большинству моделей. На корпусе терморегулятора указаны контакты: L (фаза), N (ноль), T (датчик), L1/N1 или Load (нагрузка на пол). Подключение выполняется строго по маркировке.

1. Подведите фазу (L) и ноль (N) от щитка к соответствующим клеммам.
2. Подключите выход на нагревательный кабель к клеммам Load (L1, N1).
3. Присоедините провода датчика температуры к клеммам T или Sensor.
4. Закройте корпус и подайте напряжение для тестирования.

Для систем с большой мощностью используется схема с магнитным пускателем. В этом случае терморегулятор управляет катушкой пускателя, а сама нагрузка коммутируется через его силовые контакты. Это снижает нагрузку на клеммы термостата и повышает безопасность.

Для инфракрасных теплых полов схема аналогична, но важно учитывать, что такие системы чувствительны к перегреву. Рекомендуется использовать термостаты с функцией ограничения максимальной температуры (обычно 28–30 °C).

Монтаж датчика температуры: нюансы и ошибки

Датчик температуры — «глаз» терморегулятора. Его правильная установка критически важна. Датчик укладывают в гофрированную трубу, которая защищает его от повреждений при бетонировании и позволяет заменить в будущем без вскрытия пола.
Размещают датчик посередине между двумя витками нагревательного кабеля, на расстоянии 50–70 см от стены. Он должен находиться в зоне равномерного нагрева, но не под мебелью или коврами. Гофру выводят к месту установки термостата, оставляя запас провода около 20 см.

Типичные ошибки при монтаже датчика

• Установка слишком близко к стене — искажение показаний;
• Отсутствие гофры — невозможность замены датчика;
• Повреждение провода при укладке — обрыв или КЗ;
• Подключение к неправильным клеммам — термостат не работает.

После укладки проверьте сопротивление датчика. Обычно оно составляет 10–15 кОм при 25 °C. Отклонение более чем на 10% может указывать на неисправность.

Тестирование и настройка после подключения

После подключения всех проводов и установки корпуса можно подавать напряжение. Первое включение проводят без нагрузки, чтобы проверить индикацию и реакцию на изменение температуры. Затем подключают нагревательный кабель и дают системе поработать 10–15 минут.
Настройка включает:

• Установку желаемой температуры (обычно 24–27 °C для жилых помещений);
• Калибровку датчика при необходимости;
• Настройку программирования (для умных термостатов).

Наблюдайте за поведением системы: термостат должен включать и отключать нагрев в зависимости от температуры пола. При достижении заданного значения — раздается щелчок реле, и индикатор гаснет.

Частые ошибки при подключении и как их избежать

Даже опытные монтажники допускают ошибки. Самые распространенные:

• Перепутаны фаза и ноль: может привести к выходу из строя электроники.
• Неплотное зажатие проводов: искрение, перегрев, оплавление корпуса.
• Подключение без УЗО: повышенный риск поражения током.
• Игнорирование инструкции: каждая модель имеет особенности подключения.

Особенно опасно подключать терморегулятор без заземления, если оно предусмотрено. Хотя большинство устройств работают и без него, это снижает уровень безопасности.

Чек-лист перед включением

• Проверено отсутствие напряжения;
• Провода подключены по схеме;
• Датчик установлен в гофре и подключен;
• Корпус надежно закреплен;
• Автомат и УЗО в щитке включены.

Экспертное мнение

Надежность системы теплого пола зависит не столько от стоимости компонентов, сколько от качества монтажа. Даже самый дорогой термостат не спасет ситуацию, если датчик установлен неправильно или нарушен порядок подключения. Ключевые принципы: соблюдение электрической схемы, использование качественных материалов и тестирование всех цепей до ввода в эксплуатацию.
Особое внимание уделяют системам с несколькими контурами. В таких случаях применяют многоканальные термостаты или отдельные устройства на каждый участок. Это позволяет устанавливать разную температуру в детской, ванной и гостиной, повышая комфорт.
Современные тенденции — переход на цифровые интерфейсы и удаленный контроль. Однако базовая схема подключения остается неизменной. Главное — понимать физику процесса: термостат разрывает цепь питания при достижении заданной температуры, предотвращая перегрев и экономя энергию.

Вопросы и ответы

Заключение

Подключение терморегулятора теплого пола — ответственный этап, требующий внимания к деталям и соблюдения техники безопасности. Правильно выполненная работа обеспечивает комфорт, долговечность системы и экономию энергии. Главное — следовать схеме, использовать качественные материалы и не пренебрегать проверкой всех соединений.

• Выбирайте терморегулятор по мощности, типу управления и условиям эксплуатации.
• Всегда используйте гофру для датчика и подключайте через УЗО.
• Проверяйте целостность кабеля и датчика перед включением.
• Для мощных систем применяйте магнитные пускатели.
• Тестируйте систему поэтапно, начиная с холостого режима.
