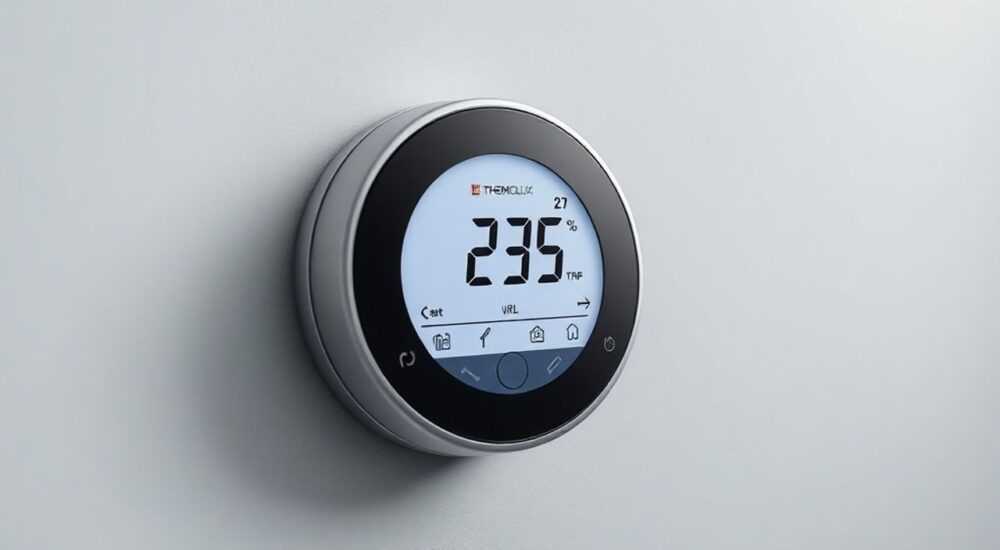

Терморегулятор теплолюкс тр 515

Терморегулятор Теплолюкс ТР-515 — это современное электронное устройство для точного контроля температры в помещениях с подогревом пола. Оно сочетает простоту установки, надежность и высокую функциональность, обеспечивая комфорт и энергоэффективность. Устройство подходит как для жилых, так и для коммерческих объектов.

Терморегулятор Теплолюкс ТР-515 — универсальное решение для автоматизации системы тёплого пола. Рекомендуется выбирать его при необходимости точного контроля температуры с возможностью программирования режимов.

Содержание статьи:

Особенности модели Теплолюкс ТР-515
Функциональные преимущества
Установка и подключение терморегулятора
Схема подключения
Программирование режимов работы
Пример типовой программы
Сравнение с аналогами на рынке
Частые проблемы и способы их устранения
Ошибка E1 — неисправность датчика пола
Терморегулятор не включает нагрев
Не реагирует на кнопки
Экспертное мнение
Вопросы и ответы
Заключение

Особенности модели Теплолюкс ТР-515

Терморегулятор Теплолюкс ТР-515 — это цифровое устройство, предназначенное для управления системами обогрева, в первую очередь — электрическими тёплыми полами. Он позволяет поддерживать заданную температуру в помещении, автоматически включая и отключая нагревательный элемент. Это не только повышает комфорт, но и снижает энергопотребление до 30–40% по сравнению с постоянным обогревом.

Модель оснащена жидкокристаллическим дисплеем с подсветкой, что обеспечивает удобное считывание информации даже в темноте. Диапазон регулировки температуры — от +5 °C до +40 °C с шагом 0,5 °C. Точность измерения составляет ±0,5 °C, что соответствует требованиям ГОСТ для бытовых термостатов. Встроенный датчик измеряет температуру воздуха, а дополнительный проводной датчик (в комплекте или опционально) контролирует нагрев поверхности пола.

Корпус устройства выполнен из прочного АБС-пластика, устойчивого к механическим повреждениям и перепадам температур. Монтаж осуществляется в стандартную монтажную коробку диаметром 68 мм, что совместимо с большинством розеточных механизмов. Подключение — через винтовые клеммы, рассчитанные на сечение провода до 2,5 мм².

Полезно знать: ТР-515 работает при влажности до 80%, что делает его подходящим для установки в ванных комнатах, прихожих и других помещениях с повышенной влажностью.

Устройство поддерживает два режима работы: по температуре воздуха и по температуре пола. Это особенно важно в детских комнатах или в помещениях с ламинатом/паркетом, где чрезмерный нагрев покрытия может привести к деформации. Переключение между режимами осуществляется через меню настройки.

Функциональные преимущества

Недельный таймер: позволяет задать до 6 временных интервалов в день с разными температурными значениями.
Защита от замерзания: при понижении температуры ниже +5 °C устройство автоматически включает обогрев, предотвращая промерзание труб и строительных конструкций.
Блокировка от детей: защита от случайного изменения настроек.
Индикация состояния: на дисплее отображается текущая температура, установленный режим, статус нагрева (вкл/выкл).

«Выбирая терморегулятор, обращайте внимание на наличие двух датчиков — воздушного и полового. Это критично для долговечности напольного покрытия и безопасности эксплуатации.» — Алексей Смирнов, инженер-теплотехник, 12 лет опыта

Установка и подключение терморегулятора

Монтаж ТР-515 можно выполнить самостоятельно, если соблюдать правила электробезопасности. Главное — отключить питание на щитке перед началом работ. Рекомендуется использовать УЗО (устройство защитного отключения) для всей цепи тёплого пола.

Процесс установки состоит из нескольких этапов:

Подготовка монтажной коробки в стене на высоте 90–120 см от пола.
Прокладка кабелей: фаза (L), ноль (N), заземление (если есть), силовой провод к нагревательному мату, провод от датчика температуры пола.
Подключение проводов к соответствующим клеммам на задней панели терморегулятора согласно схеме в инструкции.
Фиксация корпуса в коробке и установка лицевой панели.
Проверка работоспособности после включения питания.

Полезно знать: Датчик температуры пола должен быть установлен в гофрированной трубке на расстоянии 50–70 см от стены, в середине нагревательной зоны, чтобы избежать локального перегрева и обеспечить точные измерения.

Схема подключения

Клемма	Назначение	Цвет провода (стандарт)
L	Фаза (питание)	Коричневый / красный
N	Ноль	Синий
Load	Выход на нагревательный кабель	Чёрный / серый
Sensor	Подключение датчика пола	Белый / жёлтый

Важно проверить сопротивление датчика перед подключением — оно должно быть в пределах 10–15 кОм при комнатной температуре. Отклонение более чем на 10% может свидетельствовать о повреждении.

Программирование режимов работы

Одно из главных преимуществ ТР-515 — возможность настройки недельного графика. Это позволяет автоматизировать обогрев под ваш образ жизни. Например, утром в будни пол может прогреваться до +25 °C, а ночью — до +18 °C, а в выходные — поддерживать комфортную температуру весь день.

Для входа в режим программирования нужно нажать и удерживать кнопку «Mode» в течение 3 секунд. После этого на экране появится символ программы. Используя кнопки «+» и «–», вы задаёте время и температуру для каждого интервала. Всего доступно 6 временных слотов в день.

Пример типовой программы

06:00–08:00: +25 °C (утренний прогрев)
08:00–17:00: +18 °C (энергосбережение)
17:00–22:00: +24 °C (вечерний комфорт)
22:00–06:00: +18 °C (ночь)

Режим «ручной» позволяет временно отключить программу и установить постоянную температуру. Это удобно при гостях или изменении расписания. Автоматическое возобновление программы происходит в следующие сутки.

«Программируйте терморегулятор так, чтобы максимальный нагрев приходился на периоды пребывания людей. В остальное время достаточно +18–20 °C — это снижает нагрузку на систему и экономит до 35% электроэнергии.» — Екатерина Волкова, специалист по энергоэффективности зданий

Сравнение с аналогами на рынке

На российском рынке представлено множество терморегуляторов, но Теплолюкс ТР-515 выгодно отличается соотношением цена/функциональность. Ниже — сравнение с популярными моделями.

Модель	Цена (руб)	Датчики	Программирование	Страна
Теплолюкс ТР-515	3 200	Воздух + пол	Недельный таймер	Россия
OJ ECO-CM5	5 800	Пол	Недельный	Дания
DEVIreg Touch	4 500	Воздух + пол	Недельный + Wi-Fi	Дания
Energy EasyWarm	2 100	Воздух	Простое (2 режима)	Китай

Как видно, ТР-515 предлагает почти полный функционал премиальных моделей, но по более доступной цене. Отсутствие Wi-Fi — единственный минус, если вы планируете управление через смартфон. Однако для большинства пользователей локального контроля более чем достаточно.

Полезно знать: Российская сборка Теплолюкса обеспечивает хорошую адаптацию к качеству электросетей в РФ, включая скачки напряжения и помехи, что не всегда учтено у импортных производителей.

Частые проблемы и способы их устранения

Несмотря на надежность, при эксплуатации могут возникать типовые неполадки. Знание их причин помогает быстро восстановить работу системы.

Ошибка E1 — неисправность датчика пола

Самая частая ошибка. Причиной может быть:

Обрыв провода датчика (чаще всего при заливке стяжки).
Короткое замыкание в цепи.
Неправильное подключение к клемме Sensor.

Для диагностики используйте мультиметр. Сопротивление исправного датчика — около 12 кОм при +20 °C. Если показания «обрыв» или 0 Ом — датчик нужно заменить. Рекомендуется прокладывать датчик в гофре — это упрощает замену без вскрытия пола.

Терморегулятор не включает нагрев

Возможные причины:

Неправильно установлен порог температуры (например, задана +18 °C, а в комнате уже +20 °C).
Отсутствует питание на клеммах L и N.
Перегрузка или короткое замыкание в нагревательном кабеле.
Сработала защита от перегрева.

Проверьте индикацию на дисплее. Если значок нагрева не горит, а температура ниже заданной — проблема в питании или настройках. Если значок мигает — возможно, требуется сброс устройства.

Не реагирует на кнопки

Чаще всего — включена блокировка от детей. Нажмите и удерживайте кнопку «–» в течение 5 секунд для разблокировки. Также проверьте, не повреждена ли лицевая панель механически.

Полезно знать: При любых ошибках первым шагом должно быть отключение питания на 1–2 минуты с последующим включением — это часто решает временные сбои в работе электроники.

Экспертное мнение

«Терморегулятор Теплолюкс ТР-515 — один из самых сбалансированных вариантов для среднего бюджета. Я рекомендую его в 7 из 10 проектов по монтажу тёплых полов. Особенно хорошо он показывает себя в квартирах с централизованным отоплением, где нужна лишь дополнительная поддержка комфорта. Главное — не забывать про правильную укладку датчика и использование УЗО.» — Дмитрий Козлов, руководитель монтажной бригады «ТеплоДом», 15 лет в сфере

По словам эксперта, ключевая ошибка клиентов — попытка сэкономить на монтаже. «Люди покупают хороший терморегулятор, но укладывают датчик без гофры, “на глаз”. Потом, когда возникает ошибка, приходится вскрывать плитку. А стоило потратить 150 рублей на метр гофрированной трубы — и проблема решена на десятилетия».

Вопросы и ответы

Можно ли использовать ТР-515 с инфракрасным тёплым полом?

Да, терморегулятор совместим со всеми типами электрических систем обогрева: нагревательными кабелями, матами, ИК-пленками. Главное — чтобы мощность нагрузки не превышала 3,5 кВт (при напряжении 220 В).

Как сбросить настройки к заводским?

Нажмите и удерживайте кнопку «Mode» и «+» одновременно в течение 5 секунд. На дисплее появится сообщение «rSt». После этого устройство перезагрузится с базовыми параметрами.

Что делать, если дисплей не включается?

Проверьте наличие напряжения на клеммах L и N. Убедитесь, что автомат в щитке включен. Если питание есть, но дисплей не светится — вероятен внутренний сбой или повреждение платы. Обратитесь в сервисный центр.

Поддерживает ли модель управление несколькими зонами обогрева?

Нет, одна единица ТР-515 управляет одной зоной. Для нескольких помещений требуется установка отдельных терморегуляторов или использование многозонной системы.

Заключение

Терморегулятор Теплолюкс ТР-515 — это практичное и надежное решение для автоматизации обогрева помещений. Его сочетание доступной цены, точного контроля температуры и простоты в использовании делает его одним из лидеров на российском рынке. Устройство подходит как для новостроек, так и для модернизации старых систем отопления.

Правильно установленный и настроенный терморегулятор не только повышает комфорт, но и существенно снижает расходы на электроэнергию. Инвестиции в качественное управление обогревом окупаются в течение 1–2 отопительных сезонов.

ТР-515 поддерживает двойной контроль — по воздуху и полу.
Недельный таймер позволяет экономить до 35% энергии.
Установка возможна своими руками при соблюдении инструкций.
Российская сборка обеспечивает совместимость с местными условиями.
Гарантия производителя — 2 года, срок службы — до 10 лет.
