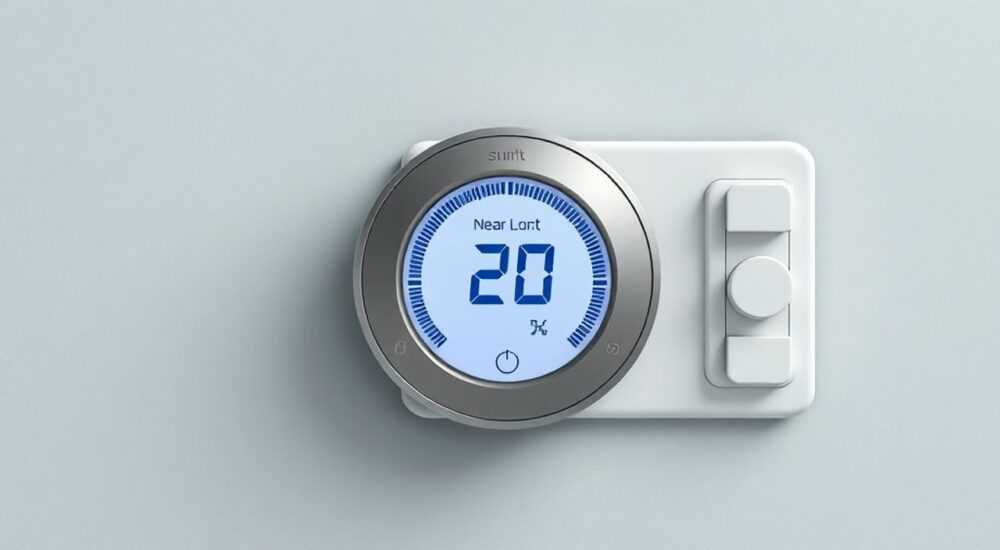

Терморегулятор в рамке с выключателем

Терморегулятор в рамке с выключателем — это современное решение для управления отоплением, сочетающее функции термостата и электрического коммутатора в едином эстетичном корпусе. Такие устройства позволяют не только точно поддерживать заданную температуру в помещении, но и управлять питанием нагревательных приборов, обеспечивая безопасность и энергоэффективность. Особенно популярны они в системах тёплого пола, где требуется как настройка режима, так и возможность быстрого отключения.

Современные системы отопления всё чаще требуют интеллектуального подхода к управлению. Появление терморегуляторов, совмещённых с выключателем в единой рамке, стало ответом на запросы пользователей, стремящихся к минимализму, безопасности и функциональности. Эти устройства позволяют отказаться от лишних элементов на стене, сохраняя при этом полный контроль над обогревом. В отличие от стандартных термостатов, такие модели дают возможность физически разорвать цепь питания, что особенно важно при обслуживании или аварийной ситуации. Благодаря унифицированному дизайну, они легко вписываются в интерьер, сочетаясь с другими электроустановочными изделиями.

Что такое терморегулятор в рамке с выключателем

Терморегулятор в рамке с выключателем — это электроустановочное устройство, объединяющее два функциональных блока: термостат и клавишный или поворотный выключатель. Оба элемента размещены в одной лицевой панели (рамке), что создаёт эффект единого модуля, аналогично системам модульных розеток и выключателей Legrand, Schneider Electric или Gira. Такое исполнение позволяет установить его в стандартную подрозетную коробку, используя уже существующие монтажные размеры.
Основная задача термостата — измерять температуру воздуха (или пола) и управлять включением/выключением нагревательного прибора в зависимости от заданного пользователем значения. Выключатель же служит для принудительного отключения питания всей линии — например, при ремонте, летом или при необходимости полной остановки системы. Это добавляет уровень безопасности, исключая случайный запуск оборудования.
Подобные устройства чаще всего используются в системах обогрева пола, но могут применяться и для управления конвекторами, масляными радиаторами или даже водонагревателями. Они особенно актуальны в ванных комнатах, детских или спальнях, где важна как комфортная температура, так и простота управления.

Преимущества и недостатки

Интеграция терморегулятора и выключателя в одну рамку имеет ряд очевидных плюсов, но также сопряжена с некоторыми ограничениями.

• Эстетика и дизайн. Устройство выглядит аккуратно, не перегружает стену. Легко сочетается с другими элементами серии, создавая единый стиль интерьера.
• Удобство управления. Все функции — регулировка температуры и аварийное отключение — сосредоточены в одном месте. Не нужно искать отдельный выключатель или лезть в щиток.
• Безопасность. Возможность быстро обесточить нагревательную линию снижает риск перегрева, особенно если система используется без дистанционного контроля.
• Экономия места. Занимает одну монтажную точку, что важно при ограниченном пространстве на стене.
• Простота монтажа. Устанавливается как обычный выключатель, не требует сложной проводки или дополнительных коробок.

Однако есть и минусы:

• Ограниченная мощность. Многие модели рассчитаны на нагрузку до 16 А (3,5–4 кВт), что может быть недостаточно для мощных систем обогрева.
• Отсутствие дублирования функций. Если выключатель активирован, термостат не работает. Это может привести к переохлаждению помещения, если забыть включить обратно.
• Цена. Комбинированные устройства стоят дороже, чем отдельные термостат и выключатель.
• Ремонтопригодность. При выходе из строя одного из блоков может потребоваться замена всего модуля.

Виды терморегуляторов с выключателем

По принципу работы и конструкции такие устройства делятся на несколько категорий.

Механические терморегуляторы

Самые простые и надёжные модели. Работают на основе биметаллической пластины или капиллярной трубки. Температура регулируется вращением ручки. Выключатель — отдельная клавиша, часто рядом или под регулятором.
Преимущества: низкая цена, долгий срок службы, не зависят от батареек.
Недостатки: неточность (погрешность до ±2 °C), отсутствие программирования, громоздкий вид.

Электронные (цифровые) терморегуляторы

Оснащены ЖК-экраном и кнопками управления. Точность измерения — до ±0,5 °C. Многие поддерживают программирование режимов (например, «день/ночь», «рабочие/выходные дни»).
Дополнительно могут иметь:

• встроенный или выносной датчик температуры пола;
• функцию защиты от замерзания;
• индикацию влажности;
• поддержку Wi-Fi и интеграцию с умным домом.

Такие модели идеальны для тех, кто хочет максимизировать комфорт и экономию энергии.

Сенсорные и сенсорные с рамкой

Флагманские решения с сенсорным экраном и подсветкой. Управляются лёгким прикосновением. Часто имеют стильный дизайн, подходящий для современных интерьеров. Некоторые модели позволяют менять рамку под цвет отделки.

Как работает устройство

Принцип действия зависит от типа термостата, но общая схема остаётся одинаковой. Устройство подключается в разрыв цепи питания нагревательного прибора. Датчик (внутренний или внешний) измеряет температуру. Когда она достигает заданного значения, термостат размыкает цепь — подача энергии прекращается. При остывании ниже порога — контакт замыкается, и нагрев возобновляется.
Выключатель работает параллельно: он механически разрывает ту же цепь, независимо от состояния термостата. То есть, даже если термостат «хочет» включить обогрев, выключатель блокирует это действие.
Представьте, что термостат — это умный помощник, который решает, когда нужно греть. А выключатель — это ваш личный «стоп-кран». Вы можете временно отключить помощника, если, например, уезжаете на несколько дней или делаете уборку.
Важно понимать, что большинство таких устройств — одноканальные. Они управляют только одним контуром. Если в доме несколько зон обогрева, потребуется установка нескольких терморегуляторов или использование многоканальной системы.

Критерии выбора

Чтобы устройство служило долго и эффективно, необходимо учитывать ряд параметров.

Мощность и нагрузка

Первое, на что стоит обратить внимание — максимальная коммутируемая мощность. Для тёплого пола в ванной (до 10 м²) достаточно 16 А (3,5 кВт). Если площадь больше или используется несколько контуров — нужен более мощный аппарат или внешнее реле.

Тип датчика

• Встроенный — измеряет температуру воздуха. Подходит для конвекторов и радиаторов.
• Выносной — датчик укладывается в пол. Критически важен для тёплых полов, чтобы избежать перегрева покрытия.
• Комбинированный — контролирует и пол, и воздух, переключаясь в зависимости от условий.

Степень защиты (IP)

Для ванных комнат и кухонь выбирайте модели с IP44 и выше. Это защита от брызг воды и пыли. В жилых комнатах допустимо IP20.

Дополнительные функции

• Программирование — позволяет задать расписание, экономя до 25% энергии.
• Wi-Fi и мобильное приложение — удалённое управление через смартфон.
• Голосовое управление — совместимость с Alexa, Google Assistant, Яндекс.Алисой.
• Индикация — подсветка, экран с текущей температурой, предупреждения.

Монтаж и подключение

Установка терморегулятора в рамке с выключателем схожа с монтажом обычного выключателя, но требует внимания к деталям.

1. Отключите питание в щитке и проверьте отсутствие напряжения индикатором.
2. Подготовьте штробы для подводки кабеля от щитка, к нагревательному мату и к датчику пола.
3. Уложите датчик в гофре на расстоянии 50 см от стены, между витками нагревательного кабеля.
4. Подключите провода согласно схеме на корпусе: фаза, ноль, нагрузка, датчик.
5. Зафиксируйте механизм в подрозетнике и установите лицевую панель с рамкой.
6. Включите питание и протестируйте работу.

Ошибки, которых стоит избегать:

• Подключение без УЗО — повышает риск поражения током.
• Повреждение датчика при укладке — приводит к некорректным измерениям.
• Превышение допустимой нагрузки — вызывает перегрев контактов.
• Отсутствие запаса кабеля — затрудняет последующий ремонт.

Популярные производители и модели

На рынке представлено множество брендов, но выделяются несколько лидеров по качеству и надёжности.

• Legrand (Valena Life, Celiane) — французский стандарт. Элегантный дизайн, высокая степень защиты, совместимость с системой шин. Цифровые модели с сенсорным управлением и Wi-Fi.
• Schneider Electric (Unica, Merten) — немецкое качество. Широкий ассортимент, включая механические и умные терморегуляторы. Хорошее соотношение цены и функциональности.
• Gira (E2, System 55) — премиум-сегмент. Минимализм, безрамочные панели, глубокая интеграция с умным домом. Высокая цена компенсируется долговечностью.
• Ballu, ЭРА, ZENET — бюджетные варианты. Подходят для дач и второстепенных помещений. Меньше функций, но доступны по цене.

При выборе обращайте внимание на гарантию (от 2 лет), наличие сервисных центров и отзывы реальных пользователей.

Экспертное мнение

Современные терморегуляторы в рамке с выключателем — это разумный компромисс между функциональностью, безопасностью и дизайном. Они особенно оправданы в помещениях с повышенной влажностью, где требуется частое отключение обогрева. При проектировании системы отопления рекомендуется закладывать такие устройства на этапе электромонтажа, чтобы избежать переделок.
Для максимальной эффективности стоит выбирать модели с программированием и выносным датчиком пола. Это позволяет поддерживать комфортную температуру в любое время суток и экономить до 30% электроэнергии. Интеграция с умным домом — уже не роскошь, а необходимость для тех, кто ценит контроль и удобство.
Важно помнить: терморегулятор не решает проблему плохой теплоизоляции. Даже самое продвинутое устройство не компенсирует сквозняки и холодные стены. Поэтому перед установкой стоит провести теплотехнический аудит помещения.

Вопросы и ответы

Заключение

Терморегулятор в рамке с выключателем — это продуманное решение для тех, кто ценит порядок, безопасность и комфорт. Он объединяет два важных элемента управления в одном эстетичном блоке, упрощая эксплуатацию системы отопления. Будь то тёплый пол в ванной или конвектор в спальне — такое устройство делает процесс управления интуитивным и безопасным.

• Устройство сочетает термостат и выключатель в единой рамке — удобно и безопасно.
• Выбирайте по мощности, типу датчика и условиям эксплуатации.
• Цифровые модели с программированием экономят до 30% энергии.
• Монтаж требует соблюдения правил электробезопасности и использования УЗО.
• Лидеры рынка — Legrand, Schneider Electric, Gira; бюджет — Ballu, ЭРА.
