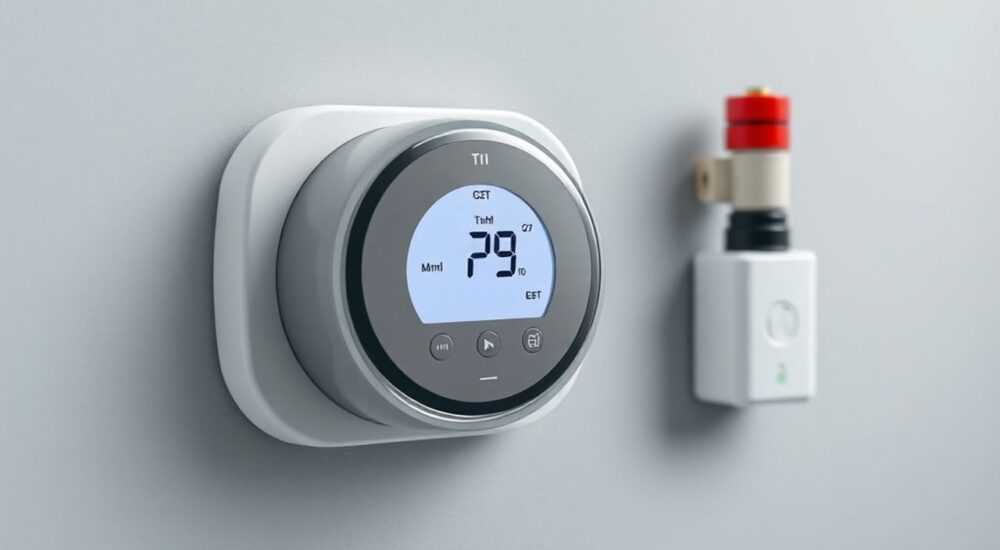

Терморегуляторы головка с выносным проточным сенсором

Терморегуляторы с выносным проточным сенсором — это высокоточные устройства для контроля температуры теплоносителя в системах отопления, особенно эффективные при работе с теплыми полами, котельными установками и сложными гидравлическими контурами. В отличие от стандартных термостатов, они оснащены внешним датчиком, который устанавливается непосредственно в трубу подачи или обратки, что позволяет измерять температуру жидкости с точностью до долей градуса. Это обеспечивает стабильность работы системы, предотвращает перегрев, экономит энергоресурсы и продлевает срок службы оборудования.

Что такое терморегулятор с выносным проточным сенсором

Терморегулятор с выносным проточным сенсором — это электронное устройство, предназначенное для измерения и регулирования температуры теплоносителя в замкнутых системах отопления. Основное отличие от обычных комнатных термостатов заключается в типе датчика: вместо измерения температуры воздуха он фиксирует температуру воды в трубопроводе. Сенсор представляет собой герметичный корпус с чувствительным элементом, врезаемый в магистраль подачи или обратки.
Устройство используется преимущественно в системах напольного отопления, где важно контролировать не только температуру поверхности пола, но и параметры теплоносителя. Это позволяет избежать скачков температуры, предотвратить образование конденсата и защитить трубы от деформации. Также такие регуляторы применяются в каскадных котельных, бойлерах косвенного нагрева и системах рекуперации тепла.
Выносной датчик соединяется с блоком управления посредством кабеля длиной от 2 до 10 метров, что обеспечивает гибкость монтажа. Блок терморегулятора может быть механическим или цифровым, с ЖК-дисплеем, программированием режимов и возможностью интеграции в «умный дом».

Принцип работы и устройство

Работа терморегулятора основана на обратной связи между сенсором и исполнительным механизмом. Датчик непрерывно измеряет температуру теплоносителя и передаёт данные в блок управления. Если показатель отклоняется от заданного значения, терморегулятор подаёт сигнал на сервопривод, который открывает или закрывает смесительный клапан, изменяя соотношение горячей и охлаждённой воды.
Конструктивно устройство состоит из трёх основных компонентов:

• Блок управления (термоголовка) — обрабатывает сигнал и формирует управляющее воздействие.
• Проточный датчик — врезается в трубопровод и измеряет температуру жидкости.
• Соединительный кабель — передаёт данные между датчиком и блоком.

Существуют два типа подключения:

1. Двухпроводное — аналоговый сигнал (например, 4–20 мА), подходит для простых систем.
2. Цифровое (Modbus, KNX, BACnet) — позволяет передавать дополнительные параметры: давление, скорость потока, состояние датчика.

Точность измерения современных сенсоров составляет ±0,2–0,5 °C, что критически важно при работе с низкотемпературными системами (например, теплые полы при +35 °C). Некоторые модели оснащены функцией самодиагностики: при обрыве кабеля или выходе датчика из строя система переходит в аварийный режим.

Где устанавливают проточный сенсор?

• На подающей линии после смесительного узла — чтобы контролировать температуру на входе в контур.
• На обратной линии — для анализа эффективности теплоотдачи и предотвращения «холодного возврата».
• Перед котлом — для защиты от низкотемпературной коррозии (конденсат при температуре ниже точки росы).

Преимущества и недостатки

Использование терморегулятора с выносным проточным сенсором даёт значительные технические и эксплуатационные выгоды, особенно в сравнении с классическими решениями.

Особенно важным является энергосбережение: по данным НИИ «Энергоинформ», использование проточных сенсоров в системах теплых полов снижает расход газа на 12–18% в зависимости от климатической зоны. Это достигается за счёт исключения «перегрева» контура и более точного поддержания комфортного режима.

Когда окупается инвестиция?

• В частных домах площадью от 100 м² — окупаемость за 2–3 отопительных сезона.
• В коммерческих объектах (офисы, торговые центры) — за 1–1,5 года благодаря масштабу потребления.
• При использовании в паре с конденсационным котлом — эффект усиливается за счёт поддержания оптимальной температуры обратки.

Как выбрать подходящий терморегулятор: ключевые критерии

Выбор устройства зависит от нескольких факторов: типа системы, бюджета, уровня автоматизации и требований к точности.

1. Тип системы отопления

• Для теплых полов — выбирайте модели с возможностью программирования по дням недели и временам суток.
• Для радиаторных систем — достаточно базовых моделей с ручной настройкой.
• Для комбинированных систем (пол + радиаторы) — предпочтительны многоконтурные терморегуляторы с несколькими сенсорами.

2. Температурный диапазон

Убедитесь, что выбранный сенсор работает в нужном диапазоне:

• Стандартный: от 0 до +90 °C — подходит для большинства систем.
• Расширенный: до +130 °C — необходим при использовании с твердотопливными котлами.

3. Точность и время реакции

Обратите внимание на паспортные данные:

• Точность: лучше выбирать ±0,3 °C и выше.
• Время реакции: менее 10 секунд — важно для динамических систем.

4. Интерфейс и управление

• Механические — надёжны, но неточны.
• Цифровые с дисплеем — позволяют видеть текущую температуру и настраивать графики.
• Wi-Fi/Bluetooth — удалённое управление через смартфон, интеграция в «умный дом».

5. Совместимость с клапанами

Проверьте, поддерживает ли терморегулятор ваш тип сервопривода:

• 2-ходовые клапаны — для изменения расхода.
• 3-ходовые — для смешения потоков.
• Мультизональные системы — требуют терморегуляторов с поддержкой Modbus или другого протокола.

Монтаж и настройка терморегулятора

Правильная установка — залог долгой и стабильной работы системы. Рекомендуется привлекать квалифицированного монтажника, особенно при врезке в действующую систему.

Пошаговая инструкция по монтажу

1. Отключите систему отопления и сбросьте давление.
2. Выберите место врезки: прямой участок трубы, минимум 30 см до и после ближайших поворотов.
3. Вырежьте участок трубы и установите переходник с резьбой под сенсор (обычно G½ или G¾).
4. Нанесите термопасту на резьбу датчика и вкрутите его до упора, используя ключ.
5. Подключите кабель к блоку управления, соблюдая полярность.
6. Запустите систему, проверьте на утечки и выполните первоначальную настройку.

Настройка включает:

• Установку желаемой температуры теплоносителя.
• Выбор режима работы: постоянный, программируемый, погодозависимый.
• Калибровку датчика (если предусмотрено производителем).

Типы крепления сенсора

Типичные ошибки и как их избежать

Даже качественное оборудование может работать некорректно из-за ошибок на этапе проектирования или монтажа.

• Установка сенсора на слишком коротком участке трубы. Это вызывает турбулентность и искажает показания. Решение — соблюдать минимальную длину прямого участка.
• Отсутствие термопасты при врезке. Приводит к плохому тепловому контакту и заниженным показаниям. Всегда используйте термопроводящую пасту.
• Подключение к неподходящему клапану. Например, терморегулятор с импульсным выходом к 3-ходовому клапану без серво. Проверяйте совместимость перед покупкой.
• Игнорирование калибровки. Особенно важно для систем с высокими требованиями к точности. Калибровка выполняется с помощью эталонного термометра.
• Прокладка кабеля рядом с силовыми проводами. Возникают помехи, искажающие сигнал. Используйте экранированный кабель и прокладывайте его отдельно.

Чек-лист перед запуском

• Проверена герметичность соединений
• Кабель правильно подключён и защищён от повреждений
• Установлено правильное значение температуры
• Проверена работа сервопривода
• Система прошла тестовый запуск без сбоев

Экспертное мнение

Вопросы и ответы

Заключение

Терморегулятор с выносным проточным сенсором — это не просто удобное, а стратегически важное решение для современных систем отопления. Он обеспечивает высокую точность, энергоэффективность и защиту оборудования, что особенно актуально в условиях роста цен на энергоносители и повышенных требований к комфорту.

• Проточный сенсор измеряет температуру теплоносителя, а не воздуха, что повышает точность регулирования.
• Устройство особенно эффективно в системах тёплого пола и с конденсационными котлами.
• Монтаж требует врезки в трубопровод и должен выполняться с соблюдением технологий.
• Инвестиции окупаются за счёт экономии энергии и увеличения срока службы оборудования.
• Будущее — за «умными» терморегуляторами с адаптивными алгоритмами и интеграцией в IoT.
