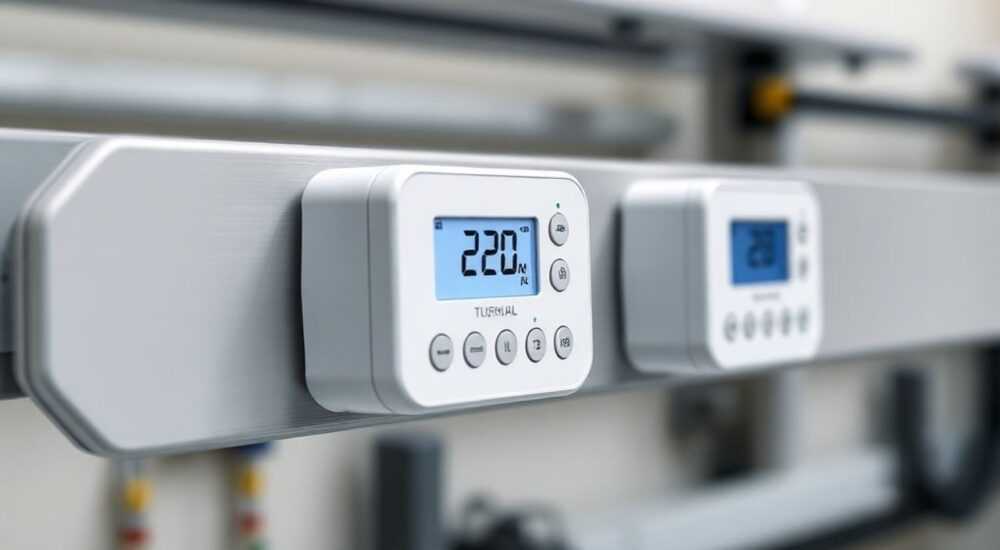

Терморегуляторы на din рейку

Терморегуляторы на DIN-рейку — это надежные устройства автоматического управления температурой, устанавливаемые в электрощитах. Они обеспечивают точный контроль обогрева в системах «теплый пол», отопления и вентиляции, а также защищают оборудование от перегрева. Благодаря стандартизированному монтажу и компактности такие терморегуляторы идеально подходят для распределительных щитов в жилых, коммерческих и промышленных объектах.

Терморегуляторы на DIN-рейку обеспечивают точное управление температурой в закрытом корпусе щита, что повышает безопасность и долговечность системы. Выбирайте модель с учетом типа нагрузки, диапазона регулирования и наличия цифрового интерфейса.

Содержание статьи:

Что такое терморегулятор на DIN-рейку
Особенности конструкции и принцип работы
Виды терморегуляторов по типу управления
Механические терморегуляторы
Электронные (цифровые)
Программируемые и «умные»
Как выбрать подходящую модель
Установка и подключение
Типичные ошибки и как их избежать
Экспертное мнение
Вопросы и ответы
Заключение

Что такое терморегулятор на DIN-рейку

Терморегулятор на DIN-рейку — это устройство, предназначенное для автоматического поддержания заданной температуры в системах обогрева. В отличие от настенных моделей, он устанавливается внутри электрического щита на стандартную монтажную рейку шириной 35 мм (DIN EN 60715). Это позволяет скрыть прибор от внешнего воздействия, повысить уровень безопасности и освободить пространство в помещении.

Основная функция таких устройств — коммутация нагрузки (например, нагревательного кабеля или насоса) в зависимости от показаний датчика температуры. Датчик может быть встроенным или выносным, размещаться в полу, воздухе или трубопроводе. Терморегуляторы на DIN-рейку применяются в системах водяного и электрического теплого пола, бойлерах ГВС, сушилках, серверных и других объектах, где требуется стабильный температурный режим.

Ключевое преимущество — централизованное управление. Все элементы системы собраны в одном месте: автоматические выключатели, УЗО, реле и терморегулятор. Это упрощает обслуживание, диагностику и расширение сети. Кроме того, такие решения часто используются в многозонных системах, где каждый контур требует индивидуального контроля.

Полезно знать: DIN-рейка стандартизована по европейскому стандарту, поэтому терморегуляторы совместимы с большинством щитов от ABB, Schneider Electric, Legrand и других производителей.

Особенности конструкции и принцип работы

Конструктивно терморегулятор на DIN-рейку состоит из корпуса, платы управления, клемм для подключения питания и нагрузки, а также интерфейса для подключения датчика. Корпус изготавливается из самозатухающего пластика, устойчивого к высоким температурам и механическим повреждениям. Ширина устройства обычно кратна 17,5 мм — одному модулю, что позволяет экономить место в щите.

Принцип работы основан на измерении температуры с помощью датчика (чаще всего NTC-термистора) и сравнении её с заданным значением. Если текущая температура ниже порога, реле замыкает цепь, включая нагрев. При достижении нужного уровня — размыкает. Этот процесс происходит циклически, обеспечивая стабильность с точностью до ±0,5–1 °C.

Многие современные модели поддерживают гистерезис — временной зазор между включением и выключением, предотвращающий частые срабатывания. Некоторые устройства оснащены таймерами, программированием по дням недели, Wi-Fi или Modbus-интерфейсом для интеграции в «умный дом».

Компактный размер — от одного модуля (17,5 мм)
Высокая степень защиты (IP20–IP40), достаточная для щита
Поддержка нескольких датчиков: пола, воздуха, жидкости
Индикация состояния: светодиоды или ЖК-экран

«Выбирая терморегулятор, обращайте внимание на максимальный ток контактов — он должен превышать суммарную мощность подключаемых нагревателей с запасом 20–25%.» — Алексей Ковалёв, инженер-проектировщик систем отопления, 12 лет опыта

Виды терморегуляторов по типу управления

По способу управления терморегуляторы делятся на три основные категории: механические, электронные и программируемые. От выбора зависит не только удобство, но и энергоэффективность всей системы.

Механические терморегуляторы

Это самые простые и недорогие устройства. Работают по принципу биметаллической пластины, которая изгибается при изменении температуры. Используются в основном в промышленных установках или как резервные решения. Не имеют точной настройки, чувствительны к вибрациям и перепадам напряжения.

Электронные (цифровые)

Оснащены микроконтроллером и цифровым дисплеем. Позволяют точно задавать температуру (обычно с шагом 0,1 °C), имеют защиту от замерзания, блокировку от детей, автопереход в режим экономии. Подключаются к внешним датчикам и могут управлять несколькими реле.

Программируемые и «умные»

Наиболее продвинутые модели. Позволяют задавать графики нагрева по часам и дням недели. Например, утром температура повышается перед пробуждением, днём снижается, вечером снова возрастает. Есть версии с Wi-Fi, Bluetooth, Modbus RTU или KNX для интеграции в BMS (системы управления зданием).

Тип	Точность	Цена	Где применяется
Механический	±2 °C	Низкая	Промышленные цеха, резервные линии
Электронный	±0,5 °C	Средняя	Жилые дома, офисы, теплицы
Программируемый	±0,1 °C	Высокая	Умный дом, отели, административные здания

Полезно знать: Программируемые терморегуляторы могут сэкономить до 25% электроэнергии по сравнению с постоянным нагревом, особенно в помещениях с нерегулярным посещением.

Как выбрать подходящую модель

Выбор терморегулятора зависит от нескольких факторов: типа нагрузки, мощности, условий эксплуатации и бюджета. Вот ключевые параметры, на которые стоит обратить внимание.

Тип нагрузки: резистивная (нагревательный кабель), индуктивная (насос, вентилятор). Для последней требуется реле с повышенной коммутационной способностью.
Максимальный ток: стандартные модели — 16 А, усиленные — до 25–40 А. При необходимости используется дополнительное силовое реле.
Тип датчика: встроенный, выносной (пол/воздух), двухканальный. Для теплого пола обязательно использование датчика температуры пола.
Степень защиты: IP20 достаточно для щита, но при повышенной влажности лучше выбрать IP40.
Дополнительные функции: таймер, блокировка, сигнализация обрывов, возможность удалённого доступа.

Рассмотрим пример: для квартиры с электрическим теплым полом площадью 25 м², мощностью 120 Вт/м², общая нагрузка составит около 3 кВт (13,6 А). Подойдёт электронный терморегулятор на 16 А с выносным датчиком пола и ЖК-дисплеем. Если планируется «умный дом», стоит выбрать модель с Modbus или Wi-Fi.

«Не экономьте на качестве терморегулятора — его отказ может привести к перегреву пола, выходу из строя покрытия или даже пожару. Лучше переплатить, чем рисковать.» — Марина Соколова, главный специалист по системам обогрева, «Теплокомплект»

Установка и подключение

Монтаж терморегулятора на DIN-рейку прост, но требует соблюдения правил электробезопасности. Перед началом работ необходимо отключить питание щита и проверить отсутствие напряжения.

Закрепите устройство на DIN-рейке — оно фиксируется защёлкой снизу.
Подключите питание: фаза (L) и ноль (N) к соответствующим клеммам.
Подключите нагрузку (нагревательный кабель) к выходным клеммам (обычно обозначены как L1, T1).
Подсоедините датчик температуры согласно полярности (если применимо).
Включите питание и выполните первоначальную настройку: установите желаемую температуру, проверьте работу реле.

Для мощных систем (свыше 3,5 кВт) рекомендуется использовать промежуточное реле или магнитный пускатель. Сам терморегулятор в этом случае управляет катушкой пускателя, а тот — уже основной нагрузкой. Это снижает нагрузку на контакты и увеличивает срок службы.

Полезно знать: Датчик температуры пола должен быть установлен в гофре на расстоянии 50–80 см от стены, в середине между двумя витками нагревательного кабеля.

Типичные ошибки и как их избежать

Даже опытные монтажники допускают ошибки при установке терморегуляторов. Ниже — наиболее распространённые проблемы и способы их решения.

Неправильная установка датчика: если датчик расположен слишком близко к источнику тепла или в холодном углу, показания будут некорректными. Это приводит к перегреву или недогреву. Решение: следуйте схеме размещения, используйте гофру для возможности замены.
Перегрузка контактов: подключение нагрузки выше номинала вызывает искрение, подгорание и выход из строя. Решение: рассчитывайте мощность заранее, используйте пускатели при токах свыше 16 А.
Отсутствие заземления: особенно важно для систем с металлическими элементами. Решение: подключайте заземление к корпусу щита и, при необходимости, к терморегулятору.
Игнорирование гистерезиса: слишком малый зазор вызывает частые включения, износ оборудования. Решение: выставьте гистерезис 0,5–1 °C в настройках.

Ошибка	Последствие	Профилактика
Датчик в бетонной стяжке без гофры	Невозможность замены при повреждении	Всегда монтируйте в гофре
Подключение без автомата	Риск короткого замыкания	Установите автомат на 16 А перед терморегулятором
Использование влажных кабелей	Ложные срабатывания	Проверяйте изоляцию перед подключением

Экспертное мнение

«За последние годы наблюдается рост спроса на модульные терморегуляторы с цифровыми интерфейсами. Особенно в коммерческой недвижимости, где важна централизованная диагностика. Например, в бизнес-центре можно контролировать температуру в сотне помещений с одного сервера через Modbus TCP. Это не только удобно, но и снижает затраты на обслуживание.» — Дмитрий Петров, технический директор компании «Автоматика Системс», 15 лет в сфере автоматизации зданий

Он также отмечает, что производители активно внедряют функции самодиагностики: обнаружение обрыва датчика, короткого замыкания, перегрева. Такие решения позволяют своевременно выявлять неисправности и минимизировать простои.

Вопросы и ответы

Можно ли установить терморегулятор на DIN-рейку самостоятельно?

Да, если вы имеете базовые навыки электромонтажа и соблюдаете правила безопасности. Однако подключение к силовой сети лучше доверить лицензированному электрику, особенно при мощностях свыше 3 кВт.

Чем отличается терморегулятор на DIN-рейку от настенного?

Настенные модели устанавливаются в помещении и управляются вручную. DIN-устройства — часть щита, защищены от вандализма, подходят для автоматизации и скрытого монтажа. Также они чаще имеют расширенные функции и более высокую надёжность.

Нужен ли отдельный автомат для терморегулятора?

Обязательно. Терморегулятор не является аппаратом защиты. Перед ним должен стоять автоматический выключатель, соответствующий нагрузке (обычно 16 А).

Какой датчик выбрать — пола или воздуха?

Для теплого пола — обязательно датчик температуры пола. Для систем конвекторов или воздушного отопления — датчик воздуха. Некоторые модели поддерживают оба варианта с приоритетом одного из них.

Поддерживают ли такие терморегуляторы голосовое управление?

Напрямую — нет. Но через шлюз (например, Home Assistant, Shelly) и Wi-Fi-модель можно интегрировать в Alexa, Google Assistant или Siri.

Заключение

Терморегуляторы на DIN-рейку — это надёжное, безопасное и технологичное решение для управления температурой в современных системах отопления. Они обеспечивают точный контроль, экономию энергии и удобство обслуживания, особенно в многозонных и автоматизированных комплексах. Установка в щите защищает устройство от внешних воздействий и делает монтаж аккуратным и организованным.

Выбирая терморегулятор, ориентируйтесь не только на цену, но и на соответствие вашим задачам: мощность нагрузки, тип датчика, уровень автоматизации и долговечность. Правильно подобранное устройство прослужит 10–15 лет без сбоев.

Терморегуляторы на DIN-рейку устанавливаются в электрощитах и управляют нагревом с высокой точностью.
Выбор зависит от типа нагрузки, мощности, необходимых функций и условий эксплуатации.
Электронные и программируемые модели обеспечивают до 25% экономии энергии.
Монтаж прост, но требует соблюдения норм электробезопасности и правильного подключения датчика.
Интеграция в «умный дом» возможна через Wi-Fi, Modbus или KNX-интерфейсы.
