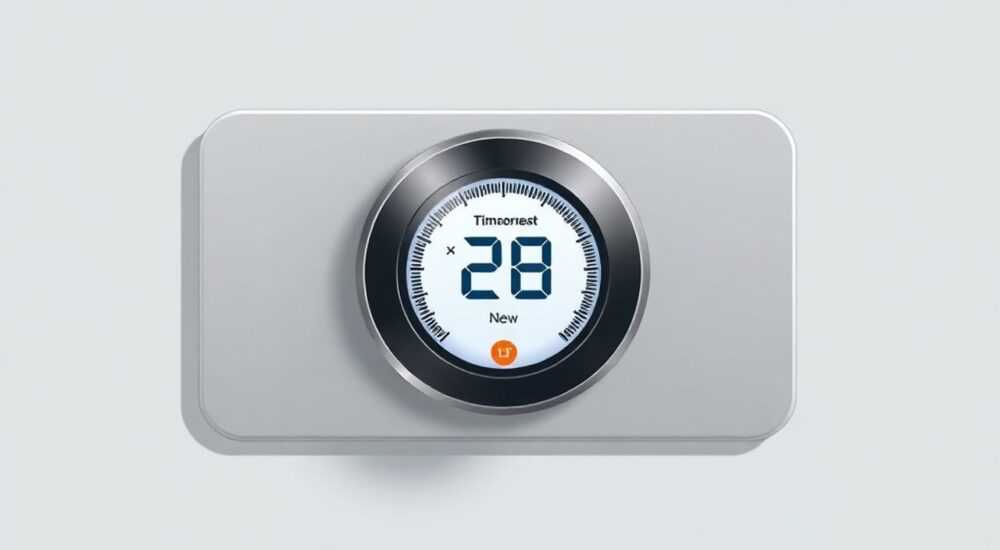

Терморегуляторы под рамку

Терморегуляторы под рамку — это современное решение для точного и эстетичного управления температурой в помещениях, особенно при использовании систем «тёплый пол». Они монтируются в стандартную монтажную коробку и заменяют обычные розетки или выключатели, гармонично вписываясь в интерьер. Такие устройства сочетают высокую функциональность, энергоэффективность и стильный внешний вид.

Что такое терморегулятор под рамку

Терморегулятор под рамку — это устройство для автоматического контроля температуры в помещении, монтируемое в стандартную подрозетную коробку. Он внешне напоминает розетку или выключатель, но вместо контактов имеет экран и элементы управления. Основная задача такого регулятора — поддерживать заданную температуру, включая и отключая систему обогрева (чаще всего тёплый пол) по мере необходимости.

Такие устройства разработаны для скрытого монтажа, что делает их идеальными для современных интерьеров, где важна минималистичность и чистота линий. Они подходят как для новых строек, так и для реконструкции существующих электрических сетей. Устанавливаются в тех же местах, что и розетки — на уровне 30 см от пола или выше, в зависимости от проекта.

Благодаря унифицированным размерам (стандартный модуль 80×80 мм), терморегулятор легко встраивается в любые серии электроустановочных изделий: Legrand, Schneider Electric, GIRA, ABB и другие. Это позволяет сохранить единый стиль оформления в доме или квартире.

Виды и технологии: как выбрать подходящий

Современные терморегуляторы под рамку различаются по принципу работы, типу датчиков, способу управления и функционалу. Правильный выбор зависит от типа системы отопления, площади помещения и ваших ожиданий от комфорта.

По типу измерения температуры

• По температуре пола — использует датчик, встроенный в нагревательный кабель. Подходит для полов с высокой инерцией, например, плитки. Не требует дополнительных датчиков.
• По температуре воздуха — определяет температуру в помещении. Более комфортный вариант для жилых комнат, но может привести к перегреву покрытия.
• Комбинированные — учитывают оба параметра. Устройство отключает нагрев, когда пол достигает безопасной температуры (обычно 27–35 °C), но продолжает ориентироваться на температуру воздуха. Наиболее эффективны и безопасны.

По способу управления

По степени защиты

Для ванных комнат, кухонь и других влажных зон важно выбирать модели с высокой степенью пылевлагозащиты. Стандарт IP20 подходит для сухих помещений, а IP44 и выше — для ванных.

Как работает терморегулятор под рамку

Принцип работы основан на обратной связи между датчиком и исполнительным механизмом. Терморегулятор получает данные о текущей температуре, сравнивает их с установленным значением и принимает решение о включении или отключении нагрева.

Датчик температуры пола обычно располагается в полу, на глубине 2–3 см, между нагревательными секциями. Он передаёт сигнал на блок управления, который замыкает или размыкает цепь питания нагревательного кабеля. Современные устройства делают это с точностью до 0,5 °C.

Процесс можно представить как аналог термостата в холодильнике: когда температура падает ниже заданной — включается нагрев, когда достигнута — отключается. Однако в отличие от холодильника, система тёплого пола имеет большую тепловую инерцию, поэтому важно правильно настроить гистерезис (разницу между включением и отключением).

Некоторые модели поддерживают программирование по дням недели и времени суток. Например, ночью температура может быть снижена до 18 °C, а к утру — повышена до 23 °C. Это позволяет экономить до 30% электроэнергии без потери комфорта.

Преимущества и недостатки установки

Преимущества

• Эстетика — устройство не выпирает из стены, выглядит как часть дизайна.
• Экономия энергии — точное поддержание температуры снижает расход электричества.
• Безопасность — защита от перегрева, короткого замыкания, влаги.
• Удобство управления — особенно у моделей с Wi-Fi и голосовым помощником.
• Гибкость монтажа — подходит для любого ремонта, в том числе капитального.

Недостатки

• Требует подрозетника — невозможна установка без штробления стены.
• Ограниченный доступ к настройкам — после укладки плитки изменить положение сложно.
• Высокая стоимость — особенно умных моделей с датчиками и Wi-Fi.
• Зависимость от электросети — при отключении света теряется управление.

Когда стоит выбирать такой терморегулятор?

• Если вы делаете капитальный ремонт и хотите скрытые коммуникации.
• Если важна единая стилистика розеток и выключателей.
• Если планируете умный дом или удалённое управление.
• Если пол используется как основной источник отопления.

Установка своими руками: пошаговая инструкция

Установка возможна при наличии базовых навыков электромонтажа. Если сомневаетесь — лучше доверьтесь специалисту.

1. Отключите электропитание на щитке и проверьте отсутствие напряжения индикатором.
2. Подготовьте место: просверлите отверстие под подрозетник, проложите кабели (питание, датчик пола, нагрузка).
3. Подключите провода согласно схеме на корпусе терморегулятора: L (фаза), N (ноль), датчик (обычно S), нагрузка (кабель пола).
4. Зафиксируйте корпус в подрозетнике с помощью распорных лапок.
5. Установите лицевую панель и рамку от вашей серии.
6. Включите питание и выполните первоначальную настройку: установите температуру, проверьте работу.

Распространённые ошибки при выборе и монтаже

Ошибка 1: Выбор по дизайну, а не по функциям

Многие покупают терморегулятор, потому что он «подходит к розеткам», игнорируя технические характеристики. Результат — перегрев пола, выход из строя датчика или несовместимость с системой.

Ошибка 2: Неправильное расположение датчика

Датчик устанавливают слишком близко к стене или под мебель. Это даёт неверные показания. Оптимальное место — в полу, на равном удалении от нагревательных секций, в центральной части помещения.

Ошибка 3: Отсутствие запаса мощности

Терморегулятор рассчитан на определённую нагрузку (обычно 16 А). Если суммарная мощность тёплого пола превышает допустимую, устройство перегревается и выходит из строя.

Ошибка 4: Игнорирование гигрометрии

В ванной комнате нужна модель с защитой IP44. Обычный терморегулятор быстро выйдет из строя из-за пара и конденсата.

Ошибка 5: Самостоятельная доработка схемы

Попытки подключить два кабеля к одному выходу или использовать удлинители датчика без усиления сигнала часто приводят к сбоям.

Экспертное мнение

Иван Смирнов, главный инженер компании «Тёплый Дом», 18 лет в сфере отопления

Но! Даже самый умный терморегулятор бесполезен при плохой теплоизоляции. Перед установкой проверьте, нет ли мостиков холода, правильно ли уложен теплоотражающий слой. Иначе вы будете греть улицу.»

Вопросы и ответы

Заключение

Терморегуляторы под рамку — это не просто модный тренд, а продуманное решение для современного дома. Они сочетают высокую технологичность, безопасность и безупречный внешний вид. При правильном выборе и монтаже такие устройства повышают комфорт, снижают расходы на отопление и увеличивают ценность жилья.

Главное — не гнаться за дешевизной и не игнорировать технические требования. Учитывайте тип пола, площадь, влажность и желаемый уровень автоматизации. Инвестиции в качественный терморегулятор окупаются уже за 2–3 сезона благодаря экономии энергии и долгому сроку службы.

• Терморегулятор под рамку — идеальное решение для скрытого монтажа и единого дизайна интерьера.
• Выбирайте комбинированный тип (пол + воздух) и защиту IP44 для влажных помещений.
• Умные модели с Wi-Fi позволяют управлять обогревом удалённо и интегрировать в систему умного дома.
• Установка требует штробления и знания электромонтажа — при сомнениях обращайтесь к специалисту.
• Правильный выбор и монтаж экономят до 30% энергии и продлевают срок службы системы.
