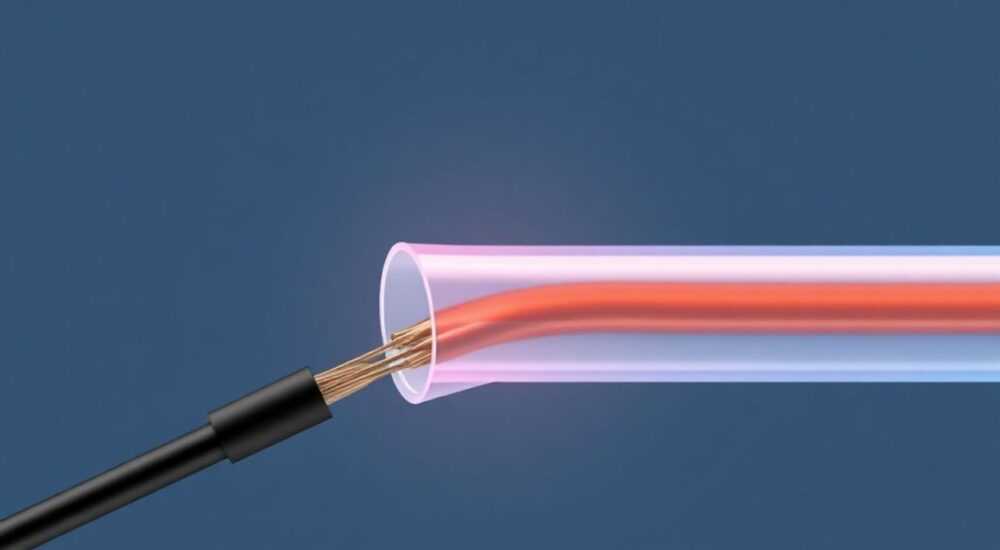

Термоусадочная муфта для греющего кабеля

Термоусадочная муфта для греющего кабеля — это специализированный элемент, предназначенный для герметизации и защиты соединений нагревательных кабелей в системах обогрева. Она обеспечивает надёжную изоляцию от влаги, механических повреждений и агрессивных внешних воздействий, что критически важно для долговечности и безопасности всей системы. Правильно установленная муфта предотвращает короткие замыкания, утечки тока и выход оборудования из строя.

Термоусадочная муфта защищает соединения греющего кабеля от влаги и повреждений. Её необходимо подбирать по диаметру кабеля и условиям эксплуатации, а монтаж выполнять строго по инструкции с использованием фена или горелки.

Содержание статьи:

Назначение и принцип работы термоусадочной муфты
Виды термоусадочных муфт для греющих кабелей
Как выбрать подходящую термоусадочную муфту
Этапы монтажа термоусадочной муфты
Инструменты, необходимые для монтажа
Распространённые ошибки и как их избежать
Чек-лист перед завершением монтажа
Экспертное мнение
Вопросы и ответы
Заключение

Назначение и принцип работы термоусадочной муфты

Термоусадочная муфта используется для герметичного соединения участков саморегулирующегося или резистивного греющего кабеля. При прокладке систем обогрева труб, кровель, водостоков или полов часто возникает необходимость нарастить или соединить кабели. Эти места становятся наиболее уязвимыми: влага, перепады температур и механические нагрузки могут быстро вывести соединение из строя.

Муфта представляет собой полимерную трубку, способную при нагревании уменьшаться в диаметре на 50–60%, плотно облегая кабель и создавая монолитное, водонепроницаемое соединение. Внутренний слой содержит клеевой состав, который при плавлении заполняет все микрощели, обеспечивая дополнительную герметизацию. Это особенно важно при монтаже в условиях повышенной влажности или под землёй.

Принцип действия основан на свойствах сшитого полиэтилена, прошедшего радиационную обработку. После охлаждения материал сохраняет новую форму, не подвержен растрескиванию и устойчив к ультрафиолету. Такие муфты рассчитаны на многолетнюю эксплуатацию без потери герметичности.

Полезно знать: Термоусадка не просто сжимается — она «запоминает» исходную форму и при нагреве стремится вернуться к ней, что и создаёт плотное прилегание.

Виды термоусадочных муфт для греющих кабелей

На рынке представлено несколько типов термоусадочных муфт, различающихся по конструкции, размерам и сфере применения. Выбор зависит от типа кабеля, условий монтажа и требований к герметизации.

Одним из самых распространённых видов является двухслойная муфта с внутренним клеевым покрытием. Верхний слой обеспечивает механическую прочность, нижний — герметичность. Такие муфты подходят для большинства бытовых и промышленных систем обогрева.

Трёхслойные композитные муфты используются в более сложных условиях — например, при прокладке в грунте или в агрессивных средах. Они включают армирующий слой из металлической сетки или стекловолокна, повышающий устойчивость к давлению и деформациям.

Также существуют муфты с предварительно установленными контактами и разъёмами — они применяются в системах с модульным подключением. Такие решения ускоряют монтаж, но стоят дороже стандартных аналогов.

Тип муфты	Особенности	Область применения
Двухслойная с клеем	Герметизация + защита, простой монтаж	Кровля, водостоки, внутренние трубопроводы
Трёхслойная армированная	Высокая прочность, устойчива к давлению	Подземная прокладка, промышленные объекты
Муфта с разъёмом	Быстрое подключение, повторное использование	Системы с частым обслуживанием

«Для наружных работ выбирайте только муфты с клеевым слоем. Без него даже небольшая конденсация внутри соединения может вызвать коррозию и пробой.» — Алексей Медведев, инженер-монтажник, 12 лет опыта

Как выбрать подходящую термоусадочную муфту

Выбор правильной муфты начинается с анализа параметров греющего кабеля и условий эксплуатации. Ключевые факторы — диаметр кабеля, температурный режим, место установки (внутри/снаружи, в грунте/на воздухе) и тип соединения.

Первое, на что стоит обратить внимание — коэффициент усадки. Он указывает, во сколько раз муфта уменьшится при нагреве. Например, муфта с коэффициентом 3:1 сожмётся до трети исходного диаметра. Для греющих кабелей обычно достаточно 2:1 или 3:1.

Температурный диапазон эксплуатации должен соответствовать климатическим условиям. Стандартные муфты работают от -40 °C до +105 °C, но для суровых регионов лучше выбирать усиленные модели с допуском до +135 °C.

Также важна толщина стенки. Чем толще стенка, тем выше механическая прочность и уровень изоляции. Для прокладки в бетоне или под плиткой рекомендуются муфты толщиной от 2 мм.

Проверьте совместимость с типом кабеля (саморегулирующийся, резистивный, зональный).
Убедитесь, что муфта сертифицирована по ГОСТ Р 50827 или международным стандартам IEC.
Отдавайте предпочтение продуктам с маркировкой UV-stable, если монтаж осуществляется на открытом воздухе.

Полезно знать: Никогда не используйте бытовую термоусадку для электропроводки — она не рассчитана на длительное воздействие влаги и высоких температур.

Этапы монтажа термоусадочной муфты

Правильный монтаж — залог надёжной и долговечной герметизации. Даже качественная муфта не спасёт от протечек, если технология нарушена. Ниже приведён пошаговый алгоритм для соединения саморегулирующегося кабеля.

Подготовка кабеля. Обесточьте систему. Очистите участок соединения от грязи, обрежьте изоляцию на нужную длину, оголите токопроводящие жилы. Используйте специальный инструмент для разделки, чтобы не повредить экранирующую оплётку.
Соединение жил. Заведите жилы в клеммную колодку или выполните скрутку с последующей пайкой. Убедитесь, что нет острых кромок, которые могут проколоть муфту.
Установка муфты. Наденьте муфту на один из концов кабеля до соединения. После окончания электрического соединения передвиньте её так, чтобы она полностью охватывала стык.
Нагрев. Используя строительный фен или газовую горелку, равномерно прогревайте муфту с середины к краям. Не допускайте перегрева — поверхность не должна пузыриться или чернеть.
Контроль качества. После остывания проверьте, что муфта плотно прилегает, клей вышел по краям, нет зазоров. Соединение должно быть герметичным и неподвижным.

Инструменты, необходимые для монтажа

Строительный фен или мини-горелка с регулировкой температуры;
Кусачки и нож для разделки кабеля;
Мультиметр для проверки сопротивления после соединения;
Перчатки и средства защиты глаз.

«Прогревайте муфту медленно — за 30–60 секунд. Быстрый нагрев приводит к неравномерной усадке и слабому прилеганию.» — Дмитрий Кузнецов, технический специалист по кабельным системам

Распространённые ошибки и как их избежать

Даже опытные монтажники допускают ошибки, которые снижают эффективность термоусадочной муфты. Знание типичных проблем поможет избежать дорогостоящего ремонта в будущем.

Одна из самых частых ошибок — установка муфты после соединения, когда уже невозможно её надеть. Муфту всегда нужно одевать на один из концов кабеля до начала электрического монтажа. Пропуск этого шага делает процесс невозможным без разборки.

Ещё одна проблема — недостаточный нагрев. Если муфта не до конца сжалась, остаются зазоры, куда может проникнуть влага. Клей должен выступить по краям — это признак качественной герметизации.

Перегрев также опасен. При температуре свыше 180 °C полимер может начать разрушаться, терять эластичность и растрескиваться. Используйте фен с терморегулятором и следите за цветом поверхности — она не должна менять оттенок.

Чек-лист перед завершением монтажа

Проверено ли сопротивление кабеля до и после соединения?
Плотно ли прилегает муфта по всей длине?
Выступил ли клей по краям?
Нет ли повреждений на поверхности муфты?
Соответствует ли место соединения проектной схеме?

Полезно знать: После монтажа выдержите соединение 24 часа при комнатной температуре перед включением системы — это позволяет клею полностью затвердеть.

Экспертное мнение

«За последние годы мы видим рост числа отказов именно на соединениях — не из-за плохих муфт, а из-за нарушения технологии. Особенно в регионах с резкими перепадами температур. Я настоятельно рекомендую использовать только сертифицированные комплекты, включающие муфту, клеммы и инструкцию. Самодельные решения — лотерея.» — Елена Фролова, руководитель службы технической поддержки компании «ТермоКабель»

По её словам, около 60% всех гарантийных случаев связаны с неправильным монтажом термоусадки. Особенно критично это для систем антиобледенения кровли, где соединения находятся в зоне постоянного контакта с водой и снегом.

Также эксперт отмечает рост популярности готовых ремонтных комплектов с термоусадочными муфтами. Они включают всё необходимое: от разделительных колец до термофена. Такие наборы снижают риск ошибки и сокращают время установки.

Вопросы и ответы

Можно ли использовать одну муфту для разных типов кабелей?

Да, если диаметр кабеля попадает в диапазон усадки. Однако важно учитывать электрические параметры — например, для саморегулирующихся кабелей требуется особая аккуратность при разделке, чтобы не повредить матрицу.

Как проверить качество соединения?

После монтажа измерьте сопротивление кабеля — оно не должно резко отличаться от паспортного значения. Также проведите визуальный осмотр: муфта должна быть гладкой, без вздутий, с выступившим клеем по краям.

Сколько служит термоусадочная муфта?

При правильном монтаже срок службы составляет 15–25 лет. Это сопоставимо со сроком эксплуатации самого греющего кабеля. Факторы, сокращающие ресурс: УФ-излучение (без защиты), механические нагрузки, химические вещества.

Можно ли ремонтировать повреждённую муфту?

Нет. Если муфта потрескалась или потеряла герметичность, её необходимо удалить и установить новую. Повторное использование невозможно — материал утратил способность к усадке.

Заключение

Термоусадочная муфта для греющего кабеля — не просто аксессуар, а обязательный элемент безопасной и долговечной системы обогрева. От её качества и правильности монтажа зависит, будет ли система работать годами или потребует ремонта уже через сезон. Современные материалы позволяют добиться высокой степени защиты, но только при соблюдении технологии.

Главное — не экономить на качестве и не пренебрегать инструкциями. Даже небольшая ошибка при монтаже может привести к серьёзным последствиям: от короткого замыкания до полного выхода кабеля из строя.

Используйте только специализированные термоусадочные муфты с клеевым слоем.
Монтаж выполняйте строго по технологии, контролируя температуру нагрева.
Проверяйте соединение визуально и мультиметром перед вводом в эксплуатацию.
Выбирайте муфту с учётом условий эксплуатации и типа кабеля.
Не пытайтесь ремонтировать повреждённую муфту — только замена.
