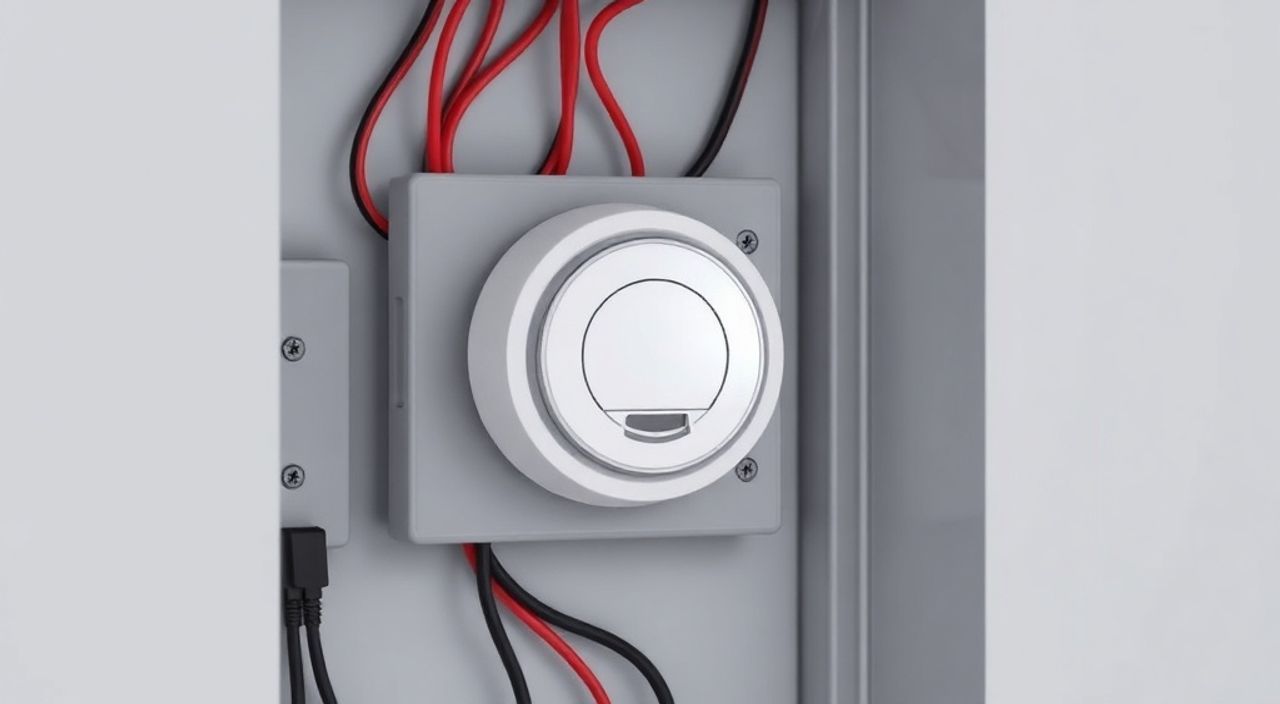

ТОП-10 ошибок при установке датчик дыма в электрощитовой

В современных системах пожарной безопасности установка датчика дыма в электрощитовой — не просто рекомендация, а требование нормативных документов, таких как СП 5.13130.2020 и ГОСТ Р 53325-2012. Электрощитовые — зоны повышенного риска: перегрузки, короткие замыкания, износ изоляции могут привести к возгоранию без предупреждения. Однако даже самый чувствительный датчик дыма не спасёт, если установлен неправильно. Ошибки при монтаже — одна из главных причин ложных срабатываний, пропущенных очагов возгорания и полного отказа системы в критический момент. Многие инженеры и электрики, сосредоточенные на технической части подключения, забывают о физике дыма, термодинамике и требованиях к размещению. Результат — датчик либо не реагирует на дым, либо срабатывает от пыли, вентиляции или перепадов температуры. Понимание этих нюансов может спасти объект от уничтожения.

Ошибка 1: Установка в зоне сильного воздушного потока

Дым, особенно в начале возгорания, поднимается вверх и рассеивается потоками воздуха. Если датчик установлен рядом с вытяжной вентиляцией, кондиционером, или даже просто над вентилятором охлаждения трансформатора — он может просто не «увидеть» дым. Воздушные потоки сводят к нулю эффективность оптических и ионизационных датчиков, унося частицы дыма прочь от чувствительной камеры. В условиях электрощитовой, где часто установлены принудительные системы охлаждения, это — частая ошибка.

Как избежать:

• Размещайте датчик минимум в 1,5 метрах от любых вентиляционных решёток, вытяжек и вентиляторов.
• Избегайте зон, где воздух движется с скоростью более 0,5 м/с — это можно определить с помощью анемометра или простой бумажной полоски.
• Если вентиляция неизбежна — используйте датчики с функцией компенсации воздушных потоков (например, серии FireLite FSP-2000 или Siemens 3VA9515-0AA00).

Ошибка 2: Размещение слишком близко к источнику тепла

Электрощитовые часто содержат устройства, выделяющие тепло: автоматические выключатели, контакторы, трансформаторы, блоки питания. Датчик дыма, установленный в 20–30 см от такого источника, будет постоянно реагировать на нагрев воздуха, что приведёт к ложным срабатываниям. Многие модели, особенно оптические, чувствительны не только к дыму, но и к резким перепадам температуры. В результате система теряет доверие — персонал перестаёт реагировать на сигналы, а это опаснее, чем полный отказ.

Рекомендуемые расстояния:

• От автоматических выключателей — не менее 60 см.
• От трансформаторов и реакторов — минимум 1,2 м.
• От нагревательных элементов — не менее 1,5 м.

Ошибка 3: Игнорирование высоты монтажа

Дым поднимается. Это физика. Но многие монтируют датчики на уровне глаз — на высоте 1,6–1,8 м от пола. В электрощитовой это критическая ошибка. Дым, образующийся в верхней части шкафа, где располагаются шины, клеммы и кабельные каналы, не достигает датчика, пока не накопится в достаточном объёме — а к этому моменту уже может начаться плавление изоляции. Правильное место — на потолке, в центре щитовой, над самой вероятной точкой возгорания.

Оптимальная высота:

• Для щитовых до 3 м высотой — на потолке, в центре площади.
• Для высоких щитовых (выше 3 м) — на высоте 2,4–2,7 м от пола, но только если потолок не имеет теплоизоляции или вентиляционных каналов.
• Если щитовая имеет подвесной потолок — датчик монтируется на основной конструкции, а не на декоративной панели.

Ошибка 4: Неправильный выбор типа датчика

Не все датчики одинаковы. В электрощитовых, где возможны как медленные, так и быстрые возгорания, требуется правильный выбор технологии. Оптические датчики лучше реагируют на тёмный дым (от пластика, изоляции), а ионизационные — на мелкие частицы от открытого пламени. Но в условиях щитовой, где часто присутствует пыль от кабельных работ, ионизационные датчики дают ложные срабатывания. Оптимальный выбор — комбинированные (оптико-ионизационные) или пожарные извещатели с адаптивной логикой, например, с функцией «обучения» среды.

Сравнение типов датчиков для электрощитовых

Ошибка 5: Отсутствие защиты от пыли и влаги

Электрощитовые — не чистые помещения. Пыль от кабельных работ, влага при влажной уборке, конденсат — всё это оседает на чувствительных элементах датчика. Многие производители предлагают модели с IP40–IP54, но их недостаточно. Без дополнительной защиты — даже самый качественный датчик выйдет из строя за 1–2 года. Особенно критично для щитовых, расположенных в цехах, подвалах или на улице.

Решения:

• Используйте датчики с защитой IP54 или выше (например, Honeywell XLS-9000IP или Bosch FPA-511-IP).
• Установите защитный кожух или сетку с ячейками менее 1 мм — это не помешает дыму, но задержит крупную пыль.
• Регулярно очищайте датчик (не реже 1 раза в 6 месяцев) с помощью сжатого воздуха под давлением не более 0,5 бар.

Ошибка 6: Неправильное подключение к шине питания

Датчики дыма — это не просто «включил и забыл». Они требуют стабильного питания с фильтрацией помех. Подключение напрямую к шине 220 В без стабилизатора или через неавтоматизированный участок цепи — приводит к сбоям. Особенно опасно, если датчик подключён к той же линии, что и частотный преобразователь или сварочный аппарат. Электромагнитные импульсы могут вызывать ложные срабатывания или полный сбой платы.

Правильное подключение:

1. Используйте отдельную группу питания с УЗО и фильтром помех (например, ферритовые кольца на входе).
2. Подключайте датчик через резервный источник питания (АКБ 12 В) — даже если он не требует этого по техзаданию.
3. Избегайте прокладки кабелей датчика параллельно силовым кабелям — расстояние минимум 30 см, лучше — в отдельном кабельном канале.

Ошибка 7: Отсутствие тестирования и калибровки после установки

Многие считают, что если датчик «включился» и мигает зелёным — он работает. Это не так. После монтажа необходимо провести тест с использованием специального дымового генератора (например, TestSmoke 3000 или аналогов). Без теста невозможно проверить чувствительность, время отклика и корректность передачи сигнала на пожарный щит. Калибровка должна проводиться не реже одного раза в год, а после любого ремонта в щитовой — обязательно.

Чек-лист тестирования:

• Применить дымовой генератор на расстоянии 0,3 м от датчика.
• Засечь время от начала подачи дыма до срабатывания — должно быть менее 90 секунд.
• Проверить сигнал на пожарном щите и в системе управления зданием.
• Записать результаты в журнал технического обслуживания.

Ошибка 8: Использование датчика без резервного питания

Если в щитовой отключится электропитание — датчик перестанет работать. Это катастрофа. Даже если основная сеть отключена по плану — аварийное возгорание может произойти во время отключения. Согласно СП 5.13130.2020, датчики в помещениях с высоким пожарным риском (включая электрощитовые) должны иметь резервное питание от аккумуляторов с ёмкостью не менее 24 часов автономной работы. Это не опция — это требование.

Рекомендации по резервному питанию:

• Используйте герметичные свинцово-кислые АКБ 12 В, 7 Ач и выше.
• Подключайте резерв через отдельный зарядный модуль с контролем состояния.
• Проверяйте АКБ ежемесячно — напряжение должно быть в пределах 12,6–13,8 В.

Ошибка 9: Неучёт особенностей конструкции щитовой

Щитовые бывают разными: открытые, закрытые, с двойными стенками, с подпольем, с вентиляцией сверху или сбоку. Нельзя применять универсальные схемы. Например, в щитовой с нижней подачей воздуха дым будет скапливаться вверху — значит, датчик должен быть на потолке. В щитовой с многоуровневыми лотками — может потребоваться установка двух датчиков: один над верхним уровнем, второй — в центре нижнего. Также важно учитывать наличие дверей, люков, перегородок — они создают «карманы» дыма.

Анализ конструкции перед установкой:

• Сделайте схему щитовой с обозначением всех источников тепла и вентиляции.
• Определите зоны, где дым может «застрять» — это зоны монтажа.
• Если щитовая больше 10 м² — устанавливайте минимум два датчика.

Ошибка 10: Отсутствие документации и маркировки

После установки датчика его нужно не только включить — его нужно «зарегистрировать». Отсутствие схемы, паспорта, бирки с номером и датой установки — нарушение требований пожарной инспекции. Во время проверки инспекторы требуют: паспорт устройства, протоколы тестирования, схему размещения, журнал обслуживания. Если чего-то нет — штраф до 200 000 рублей по ст. 20.4 КоАП РФ. Более того, в случае пожара отсутствие документации может быть расценено как халатность.

Что должно быть в документации:

• Фото схемы размещения датчиков с координатами.
• Номер и серия датчика, дата установки, ФИО монтажника.
• Протоколы тестирования (не реже 1 раза в год).
• Контактные данные ответственного за обслуживание.

Экспертное мнение

Вопросы и ответы

Заключение

Установка датчика дыма в электрощитовой — это не техническая процедура, а комплексный инженерный процесс. Ошибки, которые кажутся незначительными — близость к вентиляции, отсутствие резервного питания, игнорирование пыли — могут обернуться катастрофой. Пожар в электрощитовой развивается стремительно: за 3–5 минут он может вывести из строя всю систему питания здания. Современные датчики способны спасти объект, но только если они установлены правильно — с учётом физики дыма, условий эксплуатации и требований нормативов.

• Датчик должен быть в зоне максимального скопления дыма — над источниками тепла, вдали от вентиляции.
• Используйте только комбинированные датчики с защитой IP54 и резервным питанием.
• Тестируйте датчик после монтажа и проводите обслуживание не реже 1 раза в 6 месяцев.
• Документируйте всё: схемы, протоколы, даты — это требование закона.
• Не экономьте на качестве — дешёвый датчик, установленный неправильно, хуже, чем его отсутствие.
