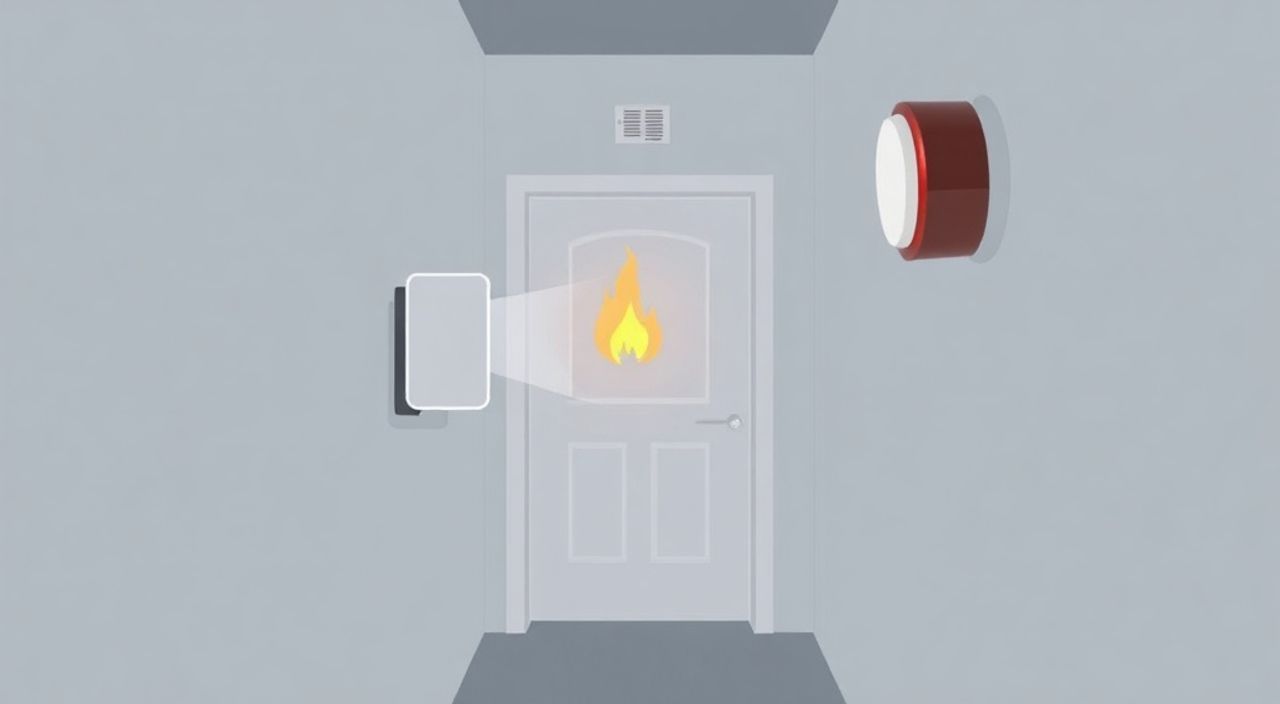

ТОП-10 ошибок при установке датчик пламени в коридоре

Датчик пламени в коридоре — это важный элемент противопожарной безопасности, особенно если рядом находится котельная, газовое оборудование или другие потенциально опасные зоны. Неправильная установка может привести к ложным срабатываниям, пропуску реального возгорания или полному выходу устройства из строя. Ключевая рекомендация: монтаж должен выполняться строго по техническому паспорту устройства и нормативам ПБ, с учётом угла обзора, высоты размещения и отсутствия помех.

Коридор — не самое очевидное место для установки датчика пламени, но при наличии рядом котельной, электрощитовой или складского помещения с легковоспламеняющимися материалами такая мера оправдана. Датчики пламени реагируют на ультрафиолетовое (УФ) или инфракрасное (ИК) излучение, характерное для открытого огня, и позволяют оперативно обнаружить возгорание до того, как задымление достигнет критических значений. Однако именно в коридорах чаще всего допускаются системные ошибки при монтаже, снижающие эффективность системы. Это связано с ограниченным пространством, наличием перегородок, световых помех и сложной геометрией помещений. Многие пользователи считают, что достаточно просто закрепить устройство под потолком, но этого недостаточно. Необходим комплексный подход: анализ маршрутов распространения пламени, учёт материалов отделки, взаимодействие с другими системами безопасности и проверка совместимости с автоматикой здания.

Неправильный выбор типа датчика для коридора

При выборе датчика пламени важно понимать, что не все модели одинаково эффективны в условиях коридора. Коридоры часто имеют вытянутую форму, множество поворотов, дверей и осветительных приборов, что создаёт специфические условия для детекции огня. УФ-датчики быстро реагируют на вспышки, но чувствительны к ложным срабатываниям от люминесцентных ламп, сварочных работ или даже молний. ИК-датчики более устойчивы к световым помехам, но могут медленнее срабатывать. Комбинированные УФ/ИК датчики считаются оптимальными для внутренних помещений, так как снижают вероятность ложных тревог.

Выбор должен основываться на типе возможного возгорания. Например, если в коридоре проходят кабели или есть риск возгорания изоляции, лучше использовать ИК-датчик. Если рядом находится помещение с горючими жидкостями, предпочтительны УФ/ИК модели. Важно также учитывать температурный диапазон работы — некоторые датчики теряют чувствительность при +5°C и ниже, что критично для неотапливаемых коридоров.

Как выбрать подходящий тип

• Оцените типы горючих материалов в зоне контроля: бумага, пластик, кабели, ткань.
• Проанализируйте источники света: LED, лампы накаливания, окна.
• Уточните, есть ли рядом оборудование, излучающее тепло или УФ (например, принтеры, сушилки).
• Проверьте требования СП 5.13130.2009 и НПБ 88-2001 по типам датчиков для помещений категории В1–В4.

Игнорирование угла обзора и зон слепоты

Одна из самых частых ошибок — установка датчика без учёта его оптического поля зрения. Большинство моделей имеют угол обзора от 90° до 120°, а не 360°. Если датчик направлен в стену или «смотрит» только на одну часть коридора, зона контроля остаётся непокрытой. Особенно это актуально в Т-образных или Г-образных коридорах, где требуется либо два датчика, либо использование моделей с увеличенным углом.

Зоны слепоты могут образовываться за колоннами, нишами, распределительными щитами или даже за вешалками. Проектировщики часто рассчитывают покрытие «по прямой», забывая, что пламя может возникнуть в труднодоступном месте. Для точного расчёта используется метод проекции лучей: мысленно проводятся линии от активного элемента датчика ко всем потенциально опасным участкам. Если хотя бы одна точка не попадает в конус видимости — требуется пересмотр расположения.

Практическая проверка покрытия

1. Нарисуйте план коридора в масштабе.
2. Отметьте все возможные источники возгорания (розетки, щиты, хранение).
3. Нанесите точки установки датчиков и «нарисуйте» их конус обзора.
4. Проверьте, нет ли «мертвых зон» — участков вне поля зрения.
5. При необходимости добавьте второй датчик или измените положение.

Установка слишком высоко или слишком низко

Высота установки напрямую влияет на скорость реакции. По нормативам (СП 5.13130.2009), датчики пламени следует размещать на высоте от 2,2 до 3,5 метров. При этом оптимальная высота — 2,5–3 метра. Установка выше 3,5 м снижает чувствительность, так как интенсивность излучения уменьшается с расстоянием. Ниже 2,2 м повышается риск механического повреждения, загрязнения и затруднённого доступа для обслуживания.

В коридорах с высокими потолками (более 4 м) требуется дополнительное обоснование — либо увеличение количества датчиков, либо применение моделей с увеличенной чувствительностью. Также важно учитывать, что пламя поднимается вверх, и чем выше датчик, тем быстрее он его «увидит». Но при этом искажается картина — вблизи потолка формируется слой горячего воздуха, который может рассеивать излучение.

Ошибки при выборе высоты

• Крепление на уровне 1,8 м — слишком низко, риск загрязнения и вандализма.
• Монтаж на 4 м и выше — потеря чувствительности, особенно для УФ-датчиков.
• Игнорирование наклона датчика — многие модели требуют точной ориентации по вертикали.

Размещение за препятствиями или в тени

Частый казус — датчик установлен «по инструкции», но за распределительным щитом, над дверью или в нише. Даже небольшое препятствие в 10–15 см может полностью блокировать обзор. Оптический канал должен быть свободным от любых объектов: труб, кабель-каналов, вентиляционных решёток, декоративных элементов.

Особое внимание — дверям. Если датчик расположен напротив двери, которая часто закрыта, он не сможет контролировать смежное помещение. Аналогично — если датчик «смотрит» в сторону стены из-за неправильного поворота корпуса. После монтажа необходимо визуально проверить прямую видимость всех критических зон.

Что считается препятствием?

• Любые объекты шириной более 10 см на расстоянии ближе 1 м от датчика.
• Двери, которые закрываются и экранируют часть коридора.
• Подвесные потолки с открытыми секциями — могут создавать тень.
• Временные предметы: тележки, вешалки, строительные леса.

Близость к источникам помех (свет, тепло, пыль)

Коридоры — зона с высокой концентрацией помех. Яркое освещение, особенно от LED-панелей, может имитировать УФ-излучение. Работающие электрощиты выделяют тепло, создавая фоновый ИК-фон. Пыль и грязь, оседающие на объективе, снижают чувствительность. Все эти факторы приводят к ложным срабатываниям или, наоборот, к пропуску реального возгорания.

Идеальное место — удалённо от светильников (минимум 1 м), вентиляционных решёток и нагревательных приборов. Не стоит устанавливать датчик прямо над выходом из котельной — там повышенная температура и вибрация. Также запрещено размещение в зонах с высокой влажностью или агрессивной средой без соответствующей защиты (IP65 и выше).

Распространённые источники помех

• Светодиодные светильники — излучают слабый УФ-фон.
• Принтеры, ксероксы — при работе могут давать вспышки.
• Окна — солнечный свет содержит УФ-компонент.
• Вентиляторы — создают воздушные потоки, мешающие распространению тепла.

Подключение без резервного питания и автономии

Многие монтируют датчик только к основной сети, игнорируя необходимость резервного питания. При отключении электричества датчик перестаёт работать — а именно в этот момент риск возгорания может быть выше. По нормам, все датчики должны иметь дублирующий источник: аккумуляторную батарею или подключение к ИБП.

Также важно, чтобы датчик был интегрирован в общую систему сигнализации. Автономные модели без выхода на пульт охраны или автоматику здания бесполезны в профессиональной защите. Должна быть реализована передача сигнала на пожарный щит, сирену и, при необходимости, на отключение вентиляции или запуск системы пожаротушения.

Требования к питанию

• Основное питание: 24 В постоянного тока (стандарт для большинства систем).
• Резерв: аккумулятор на 12 В, способный обеспечить работу не менее 2 часов.
• Контроль целостности цепи — обязательная функция.

Отсутствие тестирования после монтажа

После установки 80% монтажников просто включают питание и считают задачу выполненной. Но без тестирования невозможно гарантировать работоспособность. Тест должен включать проверку реакции на искусственное пламя (специальная тестовая лампа или безопасная горелка), проверку времени срабатывания (не более 5–10 секунд) и проверку связи с пультом.

Также нужно протестировать реакцию на ложные факторы: включение света, проход людей, работу оборудования. Современные датчики имеют алгоритмы фильтрации, но их нужно «обучить» в реальных условиях. Без теста система считается неработоспособной с юридической точки зрения.

Этапы тестирования

1. Включение и проверка индикаторов питания.
2. Тест на имитацию пламени на максимальной дистанции.
3. Проверка передачи сигнала на пульт.
4. Тест на помехоустойчивость (включение света, движение).
5. Документирование результатов — акт ввода в эксплуатацию.

Нарушение правил кабельной разводки

Кабели к датчику должны прокладываться в защитной гофре или металлическом рукаве, особенно если проходят по открытым участкам. Использование обычного провода ПВС недопустимо — он не выдерживает высоких температур и легко повреждается. Кабель должен быть огнестойким (маркировка НГ-LS или FRHF).

Также важно избегать параллельной прокладки с силовыми кабелями — это создаёт электромагнитные помехи. Минимальное расстояние между сигнальным и силовым кабелем — 30 см. При пересечении — под углом 90°. Все соединения — только в распределительных коробках с герметизацией.

Установка без учёта вентиляции и воздушных потоков

Системы вентиляции могут искажать тепловое поле и отклонять продукты горения от датчика. Сильный поток воздуха «сдувает» тепло, замедляя детекцию. Особенно это критично в коридорах с принудительной вентиляцией или рядом с выходами на лестничные клетки.

Перед монтажом нужно оценить направление и скорость воздушных потоков. Датчик не должен находиться прямо напротив вентиляционной решётки. Оптимально — размещать его в зоне минимального движения воздуха, но с хорошим обзором.

Игнорирование регламентных проверок и обслуживания

Даже идеально установленный датчик со временем теряет эффективность. Пыль, паутина, конденсат — всё это снижает чувствительность. Производители рекомендуют чистить оптические элементы раз в 3–6 месяцев. Также необходимо ежегодно проводить поверку и калибровку.

Без регулярного обслуживания система становится «мертвой». Многие организации экономят на этом, но штрафы за неисправную сигнализацию могут достигать 150 000 рублей (ст. 20.4 КоАП РФ). Кроме того, при ЧП ответственность ложится на должностных лиц.

Экспертное мнение

Вопросы и ответы

Заключение

Установка датчика пламени в коридоре — ответственный процесс, требующий знаний, точности и соблюдения норм. Даже одна ошибка может обесценить всю систему безопасности. От выбора типа датчика до регулярного обслуживания — каждый этап критичен. Особенно важно учитывать специфику коридора: его геометрию, освещение, вентиляцию и наличие помех.

• Выбирайте тип датчика (УФ, ИК, УФ/ИК) с учётом условий коридора.
• Обеспечьте полный обзор без препятствий и «мёртвых зон».
• Устанавливайте на высоте 2,5–3 м, избегая помех и загрязнений.
• Обязательно подключайте к резервному питанию и системе сигнализации.
• Тестируйте и обслуживайте устройство регулярно — минимум раз в полгода.
