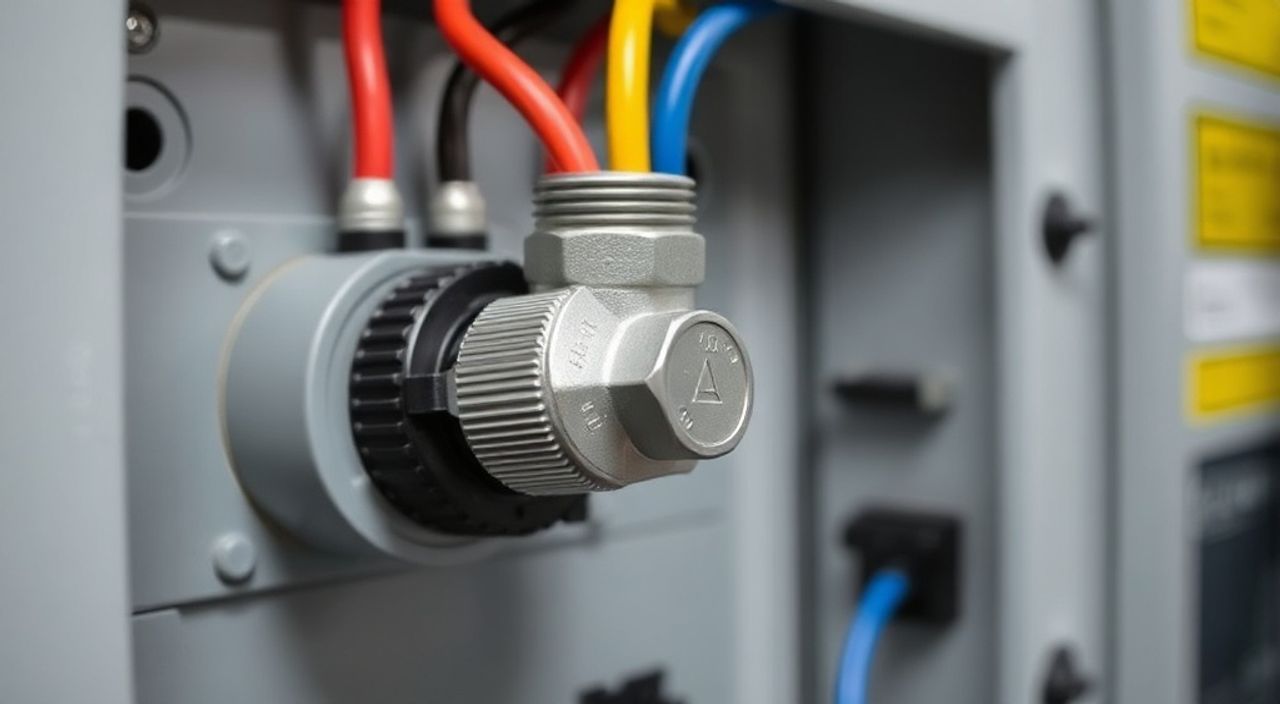

ТОП-10 ошибок при установке гермопроход кабеля в электрощитовой

Гермопроходы для кабеля в электрощитовых — это не просто аксессуар, а критически важный элемент безопасности и надежности электрических систем. Неправильная установка может привести к попаданию влаги, пыли, грызунов, нарушению изоляции и даже возгоранию. Особенно это актуально в условиях повышенной влажности, перепадов температур или агрессивных сред.

Использование неподходящего типа гермопрохода

Выбор гермопрохода начинается с анализа условий эксплуатации. Существуют пластиковые, металлические, нейлоновые, латунные и взрывозащищённые модели. Каждый тип рассчитан на определённую среду: влажность, давление, химическую агрессивность, температуру. Например, в производственных помещениях с высокой влажностью используются только IP68-устройства, тогда как в сухих офисных щитках допустимы более простые решения.

Частая ошибка — применение универсальных «унипроходок» там, где требуется специализированный узел. Такие изделия часто не обеспечивают полной герметичности при вибрациях или термоциклах. В результате внутри щитка образуется конденсат, что вызывает коррозию контактов и замыкания.

Особое внимание стоит уделить взрывоопасным зонам (например, АЗС, склады ЛКМ). Там обязательны взрывозащищённые гермопроходы с маркировкой Ex, соответствующие требованиям ТР ТС 012/2011.

Как выбрать правильный тип?

• Оцените среду: влажность, температура, наличие химикатов.
• Определите необходимую степень защиты (IP).
• Уточните требования ПУЭ и проектной документации.
• Проверьте совместимость с материалом корпуса щита (металл/пластик).

Несоответствие диаметра кабеля и проходки

Одна из самых распространённых ошибок — использование гермопрохода с неподходящим диапазоном кабельных диаметров. Если кабель слишком тонкий, он будет болтаться, а резиновая втулка не сможет создать плотное уплотнение. Если слишком толстый — можно повредить изоляцию при затяжке.

Производители указывают допустимый диапазон, например: 5–12 мм. Важно измерять именно внешний диаметр кабеля с оболочкой, а не жилы. Многожильные или бронированные кабели имеют больший диаметр, чем кажется.

Что делать, если кабель не вписывается в диапазон?

1. Подберите адаптер или переходник с несколькими втулками.
2. Используйте модульные системы (например, Roxtec), где можно комбинировать уплотнительные элементы.
3. Если кабель тонкий — добавьте термоусадочную муфту для увеличения диаметра.
4. Никогда не используйте изоленту или силикон вместо нормальной втулки.

Плохая затяжка зажимных колец

Многие электромонтажники затягивают гайки «на глаз», не используя динамометрический ключ. Это приводит либо к недостаточной фиксации (кабель выпадает), либо к чрезмерному усилию (повреждение изоляции).

Каждый гермопроход имеет рекомендованное усилие затяжки, указанное в паспорте. Обычно оно составляет 5–10 Н·м для пластиковых и 10–15 Н·м для металлических. Превышение этого значения деформирует уплотнитель, разрушает кабельную оболочку и снижает защиту.

Правила затяжки:

• Затягивайте равномерно, постепенно, по диагонали (если несколько гаек).
• Используйте ключ с ограничением момента.
• После затяжки проверьте: кабель не должен двигаться, но изоляция — не быть помятой.
• Для ответственных объектов ведите журнал монтажа с указанием моментов затяжки.

Игнорирование требований по защите от влаги и пыли

Многие считают, что гермопроход сам по себе решает все проблемы. Но важно понимать, что степень защиты IP — это характеристика всей системы, а не только проходки. Уплотнение должно быть комплексным: между кабелем и втулкой, между корпусом проходки и стенкой щита, а также вокруг крепёжных элементов.

Частая ошибка — установка гермопрохода в отверстие, вырезанное болгаркой или пробитое керном. Такие отверстия имеют острые края и неровности, что мешает плотному прилеганию фланца. В результате влага проникает по периметру.

Как достичь полной герметизации?

• Используйте сверла с направляющей для точного отверстия.
• Обработайте края отверстия фаской или зачистите напильником.
• Убедитесь, что прокладка между фланцем и щитом целая и правильно установлена.
• Для дополнительной защиты используйте силиконовый герметик (только если это разрешено производителем).

Установка без учета механических нагрузок

Кабель, входящий в щит, может испытывать растяжение, вибрацию или изгиб. Если гермопроход не рассчитан на такие нагрузки, он со временем ослабнет, а кабель вырвется. Особенно это критично для подвесных трасс, кабельных лотков или участков с движущимися механизмами.

Некоторые монтажники не фиксируют кабель до гермопрохода, оставляя его «висеть». Это создаёт постоянное тяговое усилие на уплотнение, что приводит к его деформации.

Как минимизировать нагрузки?

• Установите кабельный зажим или скобу на расстоянии 10–15 см от проходки.
• Используйте гибкие вводы (с пружинным компенсатором) в виброопасных зонах.
• Выбирайте гермопроходы с усиленными зажимными механизмами (например, с двойным кольцом).
• Избегайте резких изгибов кабеля перед вводом.

Отсутствие заземления металлических гермопроходов

Металлические гермопроходы являются проводящими элементами. Если они не заземлены, при повреждении изоляции кабеля корпус может оказаться под напряжением. Это создает риск поражения током при обслуживании щитка.

По ПУЭ п.1.7.79 все металлические части, способные проводить ток, должны быть подключены к системе уравнивания потенциалов. Однако многие монтажники забывают сделать это, особенно при замене старых проходок.

Как правильно заземлить?

1. Используйте медный провод сечением не менее 4 мм².
2. Подключите его к клемме заземления на корпусе гермопрохода.
3. Второй конец — к шине PE в щитке.
4. Проверьте сопротивление цепи (должно быть ≤ 0,1 Ом).

Нарушение целостности изоляции при монтаже

Острые кромки отверстий, перегибы, перетяжка — всё это может повредить изоляцию кабеля. Даже микротрещина сегодня может стать точкой проникновения влаги завтра. Особенно уязвимы кабели с ПВХ-оболочкой.

Ошибка усугубляется, если кабель уже частично повреждён до установки. Монтажники часто не проверяют состояние кабеля перед вводом.

Как избежать повреждений?

• Перед монтажом осмотрите кабель на предмет порезов, вмятин, следов грызунов.
• Используйте защитные втулки (кембрики) на острых краях отверстий.
• Не допускайте резких изгибов: радиус изгиба — не менее 10 диаметров кабеля.
• При затяжке контролируйте, чтобы кромки зажимного кольца не врезались в оболочку.

Монтаж в условиях низких температур без подготовки

Работа на морозе — серьёзный вызов для материалов. Резина и пластик становятся хрупкими, теряют эластичность. Установка гермопрохода при -20°C без прогрева может привести к растрескиванию уплотнителей.

Многие не учитывают, что кабель тоже становится жёстким и трудно поддаётся изгибу. Это увеличивает риск повреждения при протяжке.

Рекомендации для зимнего монтажа:

• Храните гермопроходы и кабели в теплом помещении перед монтажом (минимум 24 часа).
• Используйте морозостойкие модели с маркировкой -40°C.
• Не применяйте ударные инструменты при установке.
• После монтажа дайте системе «выстояться» 1–2 часа перед подачей нагрузки.

Пренебрежение сертификацией и стандартами

На рынке много дешёвых аналогов без документов. Они могут выглядеть как оригиналы, но не проходят испытания на герметичность, огнестойкость или стойкость к УФ. Установка таких изделий — прямое нарушение ПУЭ и ГОСТ Р 50571.15-2019.

Проверяйте наличие:

• Сертификата соответствия (ЕАС);
• Технического паспорта с указанием IP, температурного диапазона, материала;
• Маркировки производителя и даты выпуска.

Отсутствие ревизии и технического обслуживания

Гермопроходы — не «установил и забыл». Со временем уплотнители стареют, теряют эластичность, затяжные гайки ослабевают. Особенно в условиях перепадов температур.

По нормам ТО электрощитового оборудования проводится не реже 1 раза в 3 года. В него должна входить проверка всех кабельных вводов: на наличие влаги, следов коррозии, плотность затяжки.

Чек-лист для ревизии:

1. Визуальный осмотр на повреждения, трещины, следы влаги.
2. Проверка затяжки гаек (при необходимости — подтянуть).
3. Контроль целостности заземления.
4. Оценка состояния кабеля в зоне ввода.
5. Замена изношенных уплотнителей.

Экспертное мнение

Вопросы и ответы

Заключение

Герметизация кабельных вводов в электрощитовых — не второстепенная задача, а обязательный элемент безопасной и долговечной электрической инфраструктуры. Десять описанных ошибок — это не теория, а реальные причины аварий, зафиксированные на практике.

Качественный монтаж требует внимания к деталям: выбор правильного типа, соблюдение диаметров, правильная затяжка, заземление и регулярная проверка. Экономия на гермопроходах оборачивается многократно большими расходами при ремонте или ликвидации последствий аварии.

• Выбирайте гермопроход по условиям эксплуатации, а не по цене.
• Следите за соответствием диаметра кабеля и проходки.
• Затягивайте гайки с контролем момента.
• Не забывайте о заземлении металлических изделий.
• Проводите регулярную ревизию всех кабельных вводов.
