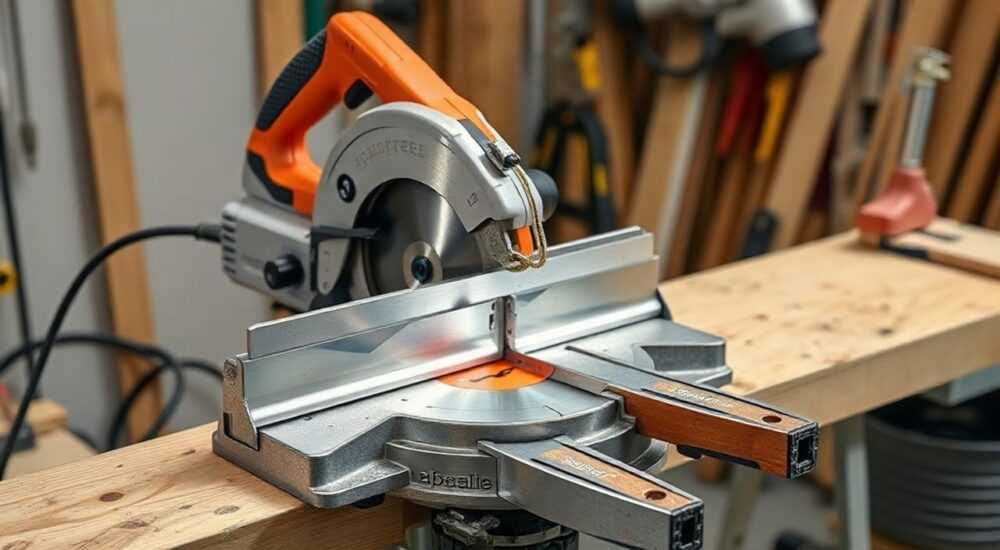

Торцовочная пила своими руками из дисковой пилы с протяжкой как сделать

Торцовочная пила — незаменимый инструмент для точной резки древесины под углом, особенно в столярных и строительных работах. Однако покупка профессионального оборудования может быть дорогой. Многие мастера решают эту задачу, переделывая обычную дисковую пилу с протяжкой в торцовочную. Такое решение позволяет сэкономить деньги и получить функциональный станок, адаптированный под конкретные задачи. Главное — соблюдать технику безопасности, использовать качественные материалы и точно выдерживать геометрию конструкции.

Особенности дисковой пилы с протяжкой

Дисковая пила с протяжкой — это ручной электроинструмент, оснащённый длинной направляющей шиной, по которой перемещается основание пилы. Благодаря этому достигается высокая точность продольного распила листовых материалов: фанеры, ДСП, OSB. В отличие от обычной циркулярки, такая модель обеспечивает прямолинейность реза даже при работе с большими заготовками.

Протяжка предотвращает «уход» диска в сторону, что критично при обработке крупных листов. Устройство состоит из базовой платформы, регулируемого упора, параллельной направляющей и механизма фиксации. Некоторые модели позволяют изменять угол наклона диска до 45–50 градусов, что уже приближает их функционал к торцовочной пиле.

Однако у такой пилы есть ограничения: она не предназначена для вертикального опускания диска, а значит, не может выполнять торцевые резы по широким заготовкам без дополнительной модернизации. Именно этот недостаток и побуждает мастеров дорабатывать инструмент.

Как работает протяжка

Протяжка действует как направляющая рейка. Пила движется вдоль неё, сохраняя заданное расстояние до края материала. Это исключает колебания и перекосы. При этом сам диск остаётся неподвижным относительно платформы пилы.

Для переделки важно понимать, что протяжка сама по себе не даёт возможности делать торцевые резы. Но её можно использовать как часть будущего станка — например, как основу для каретки или направляющих.

• Протяжка обеспечивает точность только в продольном направлении.
• Для торцовки нужна возможность опускать диск сверху вниз.
• Механизм протяжки можно интегрировать в раму будущего станка.

Что такое торцовочная пила и почему она нужна

Торцовочная пила — это стационарный или мобильный станок, предназначенный для поперечной резки деревянных заготовок под заданным углом. Основное преимущество — высокая точность и повторяемость резов. Она незаменима при изготовлении рам, наличников, плинтусов, мебели и других изделий, где важны идеальные углы.

Конструктивно торцовочная пила состоит из поворотного стола, поворотного узла диска (или поворотной головки), направляющих стоек и фиксирующих механизмов. Современные модели имеют лазерные указатели, упоры с микро-регулировкой и защитные кожухи.

Работа с таким станком позволяет:

• Резать под углом от 0 до 45° (а на сложных моделях — до 50°).
• Выполнять двойные наклонные резы (compound cut) для сложных соединений.
• Обеспечивать одинаковую длину нескольких заготовок благодаря упорам.

Виды торцовочных пил
Существует несколько типов торцовочных пил, различающихся по конструкции:

1. Простая торцовка — стол поворачивается, диск опускается вертикально. Подходит для резки под углом в одной плоскости.
2. Сложная (compound) — головка пилы может наклоняться вбок, что позволяет резать под двумя углами одновременно.
3. Слайдер (с выдвижными направляющими) — увеличивает ширину реза за счёт выдвижения головки вперёд.

Если вы собираете станок из дисковой пилы с протяжкой, реалистичнее всего получить простую торцовку или compound-версию с ограниченным углом наклона.

Возможно ли переделать дисковую пилу в торцовочную

Да, переделка возможна, но с оговорками. Не каждая дисковая пила подойдёт для этой задачи. Критически важны следующие параметры:

• Мощность двигателя — желательно от 1500 Вт и выше.
• Возможность фиксации рукоятки в нижнем положении (для безопасного запуска).
• Наличие регулировки угла наклона диска.
• Жёсткая базовая платформа, которую можно надёжно закрепить.

Протяжка в этом случае может сыграть двоякую роль. С одной стороны, она добавляет вес и усложняет конструкцию. С другой — её направляющую можно использовать как часть рамы или опору для движения каретки.

Требования к материалам и инструментам

Для сборки понадобятся:

Также потребуются болгарка, дрель, свёрла, метизы, уровень и угольник для точной сборки.

Этапы сборки торцовочной пилы из дисковой с протяжкой

Сборка проходит в несколько этапов. Главная цель — создать жёсткую, безопасную и точную конструкцию, позволяющую опускать пилу на заготовку и поворачивать её для резки под углом.

Шаг 1. Проектирование станка

Перед началом работ составьте чертёж. Укажите:

• Высоту направляющих (должна позволять резать брус 100 мм).
• Размер рабочего стола (минимум 400×300 мм).
• Место крепления пилы (центр стола).
• Траекторию движения диска (должна быть строго вертикальной).

Используйте CAD-программы или нарисуйте от руки. Учтите зазоры для защиты от сколов и место для чипсов.

Шаг 2. Создание рабочего стола

Стол — основа станка. Вырежьте из фанеры или ДСП заготовку. Проделайте в центре прямоугольный вырез под диск. Размер — на 5–10 мм больше диаметра диска. Закрепите пилу снизу или сверху, в зависимости от конструкции.

Шаг 3. Монтаж направляющих и головки

Установите две вертикальные стойки по бокам стола. На них закрепите каретку, к которой будет прикреплена пила. Каретка должна двигаться строго вниз-вверх без люфтов.

Варианты крепления:

• На стальных направляющих с втулками.
• На подшипниках, одетых на стержень.
• На алюминиевых профилях с ползунками.

Обеспечьте плавный ход — используйте смазку и проверьте параллельность стоек уровнем.

Шаг 4. Добавление поворотного механизма

Чтобы резать под углом, стол или головку нужно сделать поворотными. Проще поворачивать весь стол. Для этого:

1. Установите поворотную пластину (как на треноге) между столом и основанием.
2. Добавьте шкалу с делениями 0°, 22,5°, 45°.
3. Сделайте фиксаторы — эксцентриковый зажим или болт с рукояткой.

Если поворачивается головка — понадобится более сложный узел с осью и фиксацией положения.

Шаг 5. Безопасность и защита

Не забывайте о правилах электробезопасности:

• Установите аварийный выключатель.
• Обеспечьте свободный доступ к кнопке пуска.
• Смонтируйте защитный кожух диска.
• Заземлите корпус, если пила металлическая.

Используйте прозрачный поликарбонат для щитка — он позволит видеть линию реза.

Основные ошибки и как их избежать

Даже опытные мастера допускают просчёты при сборке самодельной торцовки. Вот самые частые:

Ошибка 1. Слабая жёсткость конструкции

Люфт в узлах приводит к вибрации, неточному резу и быстрому износу. Решение — использовать металлические элементы и двойные крепления.

Ошибка 2. Неточные углы

Если шкала нанесена «на глаз», резы будут расходиться. Используйте транспортир или цифровой угломер. Проверяйте точность на пробных заготовках.

Ошибка 3. Открытый диск

Работа с незащищённым диском крайне опасна. Обязательно установите автоматический или ручной кожух.

Экспертное мнение

По его словам, самодельные станки актуальны, когда:

• Нужен нестандартный размер стола.
• Работа ведётся на выезде, и важна ремонтопригодность.
• Есть ограниченный бюджет, но высокие требования к точности.

Он также советует начинать с простой версии, а потом уже дорабатывать её — добавлять лазер, микрорегулировку, подсветку.

Вопросы и ответы

Заключение

Переделка дисковой пилы с протяжкой в торцовочную — реальное и экономически выгодное решение для домашнего мастера. При грамотном подходе можно получить станок, сравнимый по точности с заводской моделью. Ключевые факторы успеха — жёсткость конструкции, точность геометрии и соблюдение правил безопасности.

• Используйте мощную дисковую пилу с регулировкой угла и фиксацией рукоятки.
• Соблюдайте параллельность направляющих и жёсткость узлов.
• Обязательно установите защитный кожух и заземление.
• Проверяйте точность реза на пробных заготовках.
• Начинайте с простой конструкции, затем дорабатывайте её.
