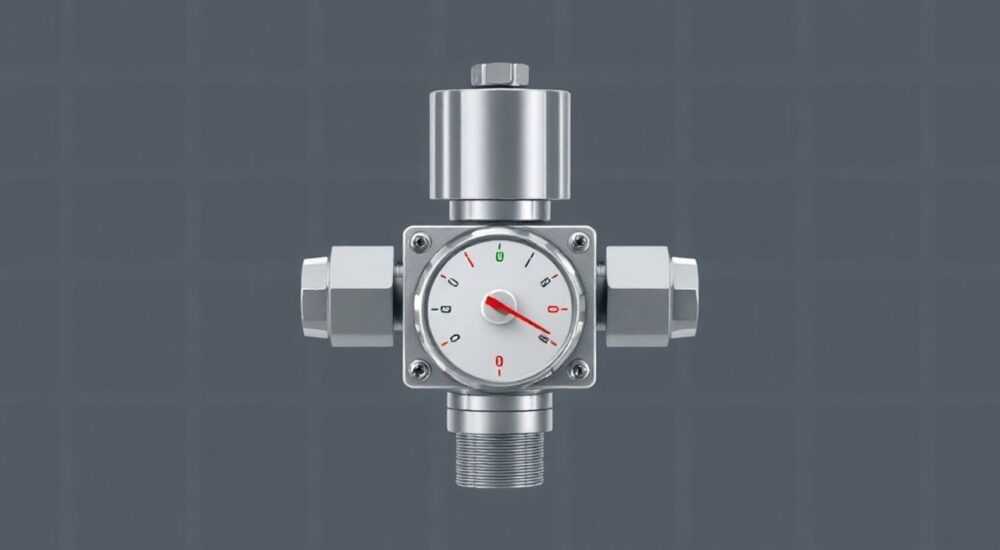

Трехходовой клапан для отопления с терморегулятором для теплого пола

Трехходовой клапан с терморегулятором для теплого пола — это ключевой элемент системы водяного напольного отопления, отвечающий за безопасное и эффективное смешивание горячего теплоносителя из котла с остывшей водой из обратки. Он позволяет поддерживать заданную температуру подачи в контур пола, предотвращая перегрев покрытия и повышая комфорт, энергоэффективность и срок службы всей системы. Правильный выбор и монтаж такого клапана — залог стабильной работы «теплого пола» в течение многих лет.

Что такое трехходовой клапан: принцип работы и назначение

Трехходовой клапан — это запорно-регулирующая арматура, имеющая три патрубка для подключения трубопроводов. В системах теплых полов он выполняет функцию смесительного узла, соединяя подающую линию от котла, обратку от контура пола и общую подающую магистраль к коллектору. Основная задача — поддерживать постоянную температуру теплоносителя на выходе, независимо от скачков давления или температуры в котловом контуре.

Клапан может быть выполнен в форме Т-образного или L-образного корпуса, но для теплых полов используется преимущественно Т-образная конфигурация, позволяющая плавно смешивать потоки. Горячая вода из котла (обычно 70–90 °C) поступает в один патрубок, охлажденная вода из обратки (30–40 °C) — во второй, а на выходе формируется смесь с расчетной температурой 35–55 °C, безопасной для напольных покрытий.

Без трехходового клапана невозможно организовать эффективную работу водяного теплого пола. Прямое подключение к котлу приведет к перегреву, деформации ламината или плитки, а также создаст дискомфорт при ходьбе босиком. Кроме того, постоянная высокая температура увеличивает тепловые потери и снижает КПД котла.

Устройство и типы клапанов

Трехходовые клапаны бывают двух основных типов: смесительные и распределительные. Для теплых полов применяются только смесительные — они объединяют два входящих потока в один выходящий. Распределительные, наоборот, разделяют один поток на два, что актуально для радиаторных систем, но не подходит для напольного отопления.

Корпус клапана изготавливается из латуни, нержавеющей стали или высокопрочного пластика. Латунные модели наиболее распространены благодаря сочетанию прочности, коррозионной стойкости и доступной цены. Внутри находится шток с затвором (шариковый, цилиндрический или седельный), который перемещается под действием привода, изменяя соотношение горячей и холодной воды.

Пропускная способность клапана измеряется в кубометрах в час (м³/ч) и зависит от диаметра проходного сечения. Для частного дома площадью до 150 м² обычно достаточно клапана с пропускной способностью 2–4 м³/ч. При выборе важно учитывать гидравлическое сопротивление системы и производительность насоса.

• Материал корпуса: латунь — оптимальный выбор для большинства систем.
• Присоединительный размер: чаще всего используются резьбовые соединения G¾» или G1″.
• Тип управления: ручной, термомеханический или электропривод.
• Рабочее давление: должно соответствовать параметрам вашей системы (обычно до 10 бар).

Роль терморегулятора в системе: как он управляет работой клапана

Терморегулятор — «мозг» системы, отвечающий за автоматическое поддержание заданной температуры в помещении или на поверхности пола. Он взаимодействует с трехходовым клапаном через привод, получая сигналы от датчиков и регулируя степень открытия штока.

Существуют два основных типа терморегуляции:

1. По воздуху — датчик измеряет температуру в комнате. Подходит для большинства случаев, особенно если пол закрыт коврами или мебелью.
2. По полу — датчик устанавливается в стяжку и контролирует нагрев поверхности. Более точный, но требует аккуратного монтажа.

Терморегулятор сравнивает текущие показания с установленным значением (например, 24 °C в помещении) и подает команду на привод клапана. Если температура ниже нормы — привод открывает доступ к горячей воде; если выше — ограничивает поток. Это обеспечивает плавное и экономичное регулирование.

Типы приводов для клапанов

Привод — исполнительный механизм, преобразующий сигнал терморегулятора в движение штока клапана. От его качества зависит точность и долговечность всей системы.

Для современных систем рекомендуется использовать электроприводы с модулирующим управлением (0–10 В или PWM). Они обеспечивают плавное изменение положения штока, а не просто «открыто/закрыто», как у двухпозиционных моделей. Это снижает гидроудары и увеличивает ресурс оборудования.

Виды трехходовых клапанов и приводов: какой выбрать

Выбор зависит от масштаба системы, бюджета и требований к комфорту. Рассмотрим основные варианты:

• Ручной клапан с термоголовкой — самый простой и дешевый вариант. Настройка производится вручную по шкале температур. Подходит для небольших помещений, где не требуется высокая точность.
• Клапан с термомеханическим приводом — автономная работа без электричества. Часто используется в загородных домах с нестабильным питанием.
• Клапан с электроприводом и терморегулятором — оптимальное решение для комфортного и экономичного отопления. Позволяет программировать режимы (день/ночь, отсутствие), интегрироваться с умным домом.

При выборе обращайте внимание на бренды: Danfoss, Herz, Esbe, Valtec, Oventrop. Эти производители выпускают сертифицированную арматуру с гарантией до 5–10 лет. Дешевые аналоги могут выйти из строя уже через 1–2 сезона.

Критерии выбора

1. Производительность — клапан должен справляться с общим расходом теплоносителя в системе.
2. Точность регулирования — электроприводы обеспечивают погрешность ±0,5 °C против ±2 °C у термомеханических.
3. Шумность — качественные приводы работают бесшумно, дешевые могут издавать жужжание.
4. Наличие защиты от замерзания — функция «антифриз» включает обогрев при понижении температуры ниже +5 °C.

Для больших домов с несколькими контурами теплого пола рекомендуется использовать коллектор с группой смешения, включающей насос, трехходовой клапан, терморегулятор и байпас. Такая сборка обеспечивает равномерное распределение теплоносителя и стабильную работу всех веток.

Как работает система смешивания: схема подключения и особенности монтажа

Типовая схема включает следующие элементы: котел → насос → трехходовой клапан → насосно-смесительный узел → коллектор → контуры теплого пола → обратка → котел. Клапан устанавливается на подающей линии перед коллектором, а термодатчик — в подающем трубопроводе после смешения.

Правильный монтаж критически важен. Клапан должен быть установлен строго по направлению потока (стрелка на корпусе), в горизонтальном положении, с доступом для обслуживания. Перед ним желательно поставить фильтр грубой очистки, чтобы защитить шток от загрязнений.

Пошаговая инструкция по подключению

1. Отключите систему и слейте воду.
2. Установите фильтр и запорные краны до и после клапана.
3. Подключите патрубки: А — от котла, B — от обратки, AB — к коллектору.
4. Закрепите привод и подключите его к терморегулятору.
5. Установите датчик температуры на подающей трубе после клапана.
6. Заполните систему, удалите воздух, проверьте на утечки.
7. Настройте терморегулятор и протестируйте работу.

Ошибки при монтаже и эксплуатации: как их избежать

Даже качественное оборудование может работать некорректно из-за ошибок на этапе установки. Вот самые распространенные проблемы:

• Неправильная ориентация клапана — нарушает гидравлику и приводит к шуму или блокировке штока.
• Отсутствие насоса — естественная циркуляция недостаточна для стабильной работы смесительного узла.
• Игнорирование фильтра — песок и накипь выводят из строя привод и седло клапана.
• Неправильная настройка терморегулятора — слишком высокая температура подачи (выше 55 °C) вредит трубам и покрытию.

Еще одна частая ошибка — использование трехходового клапана вместо двухходового в системах с несколькими контурами. Двухходовой клапан перекрывает поток, а трехходовой — перераспределяет. При множественных контурах это может вызвать дисбаланс и перегрев отдельных зон.

Экспертное мнение

Современные тенденции — это интеграция с умным домом, использование беспроводных датчиков и облачных сервисов для удаленного контроля. Например, можно настроить снижение температуры при отъезде семьи и автоматический прогрев перед возвращением.

Вопросы и ответы

Заключение

Трехходовой клапан с терморегулятором — не роскошь, а необходимость для любой системы водяного теплого пола. Он обеспечивает комфорт, безопасность и энергоэффективность, продлевая срок службы труб, покрытий и самого котла. Современные решения позволяют автоматизировать процесс, интегрировать систему в «умный дом» и управлять отоплением удаленно.

• Трехходовой клапан смешивает горячую и охлажденную воду для безопасной температуры подачи.
• Терморегулятор с приводом обеспечивает автоматическое поддержание заданного режима.
• Электроприводы точнее и удобнее, чем термомеханические, но требуют питания.
• Обязательно устанавливайте насос и фильтр для защиты оборудования.
• Избегайте типичных ошибок: неправильной ориентации, отсутствия насоса, игнорирования техобслуживания.
