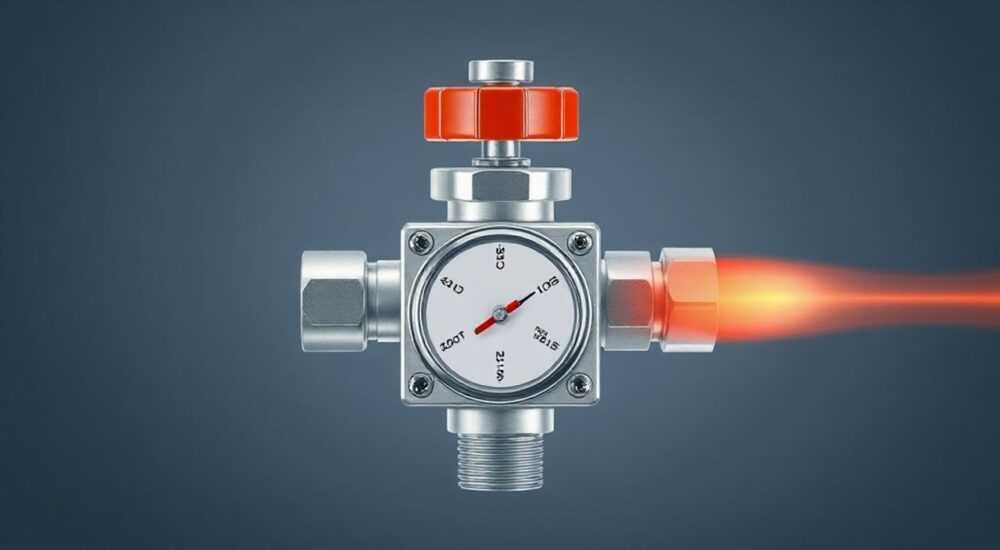

Трехходовой клапан для отопления с терморегулятором принцип работы

Трехходовой клапан с терморегулятором — это устройство, которое позволяет автоматически регулировать температуру теплоносителя в системе отопления, перераспределяя потоки между подачей и обраткой. Он обеспечивает стабильный микроклимат в помещении, предотвращает перегрев котла и повышает энергоэффективность всей системы. Главная рекомендация: при выборе клапана обращайте внимание на тип привода, пропускную способность и совместимость с вашим котлом и контуром.

Современные системы отопления стремятся к максимальной автоматизации и энергосбережению. Одним из ключевых элементов, обеспечивающих эти цели, является трехходовой клапан с терморегулятором. Это устройство играет роль «умного переключателя» между разными участками трубопровода, позволяя поддерживать заданную температуру без постоянного вмешательства человека. Особенно актуально его применение в системах с несколькими контурами — например, радиаторы + тёплый пол, где требуется разная температура теплоносителя.

Принцип работы трехходового клапана с терморегулятором

Трехходовой клапан выполняет функцию смесительного узла, соединяя три патрубка: один входной от котла (горячая вода), второй — от обратки (охлаждённый теплоноситель) и третий — на выход в отопительный контур. Внутри корпуса расположен запорный элемент (шар или шток), который изменяет положение в зависимости от сигнала терморегулятора.

Когда температура в контуре падает ниже заданного уровня, термоголовка даёт команду клапану увеличить долю горячего теплоносителя. При достижении нужной температуры подача горячей воды уменьшается, а доля охлаждённой — возрастает. Таким образом, на выходе всегда формируется стабильная температура, независимо от колебаний в котле.

Процесс происходит плавно и без резких скачков, что особенно важно для защиты оборудования. Например, твердотопливные котлы чувствительны к низкотемпературному режиму: если в них попадает слишком холодная вода, возникает конденсат, вызывающий коррозию. Клапан предотвращает этот эффект, поддерживая минимальную температуру обратки.

Как работает терморегулятор?

Терморегулятор (или термоголовка) — это чувствительный элемент, реагирующий на изменения температуры. Он может быть механическим (с сильфоном, заполненным жидкостью или газом) или электронным (с цифровым датчиком). При нагревании рабочее вещество расширяется, толкая шток, который воздействует на клапан.

Механические головки просты и надёжны, но менее точны. Электронные позволяют выставлять точную температуру, имеют программирование по дням недели и могут интегрироваться в «умный дом». Выбор зависит от бюджета и требований к комфорту.

Устройство и основные компоненты клапана

Трехходовой клапан состоит из нескольких ключевых частей:

• Корпус — изготавливается из латуни, бронзы или нержавеющей стали. Должен выдерживать давление до 10 бар и температуру до 110–130 °C.
• Запорный элемент — шаровой или плунжерный. Шаровые более долговечны, плунжерные — точнее в регулировке.
• Термостатическая головка — устанавливается сверху, соединяется с клапаном через шток.
• Отверстия A, B, AB — маркируются на корпусе. A — подача от котла, B — обратка, AB — смешанный поток на контур.

Работа устройства основана на принципе пропорционального регулирования. При повороте шара меняется площадь проходных каналов, что позволяет плавно изменять соотношение горячей и холодной воды. Например, при закрытом канале B весь поток идёт от котла напрямую. При открытии B — начинается подмешивание обратки.

Виды приводов: механический, электронный, сервопривод

Выбор типа привода влияет на точность, удобство и стоимость системы. Рассмотрим основные варианты.

Механические модели — лучший выбор для простых систем с одним контуром. Они надёжны, не зависят от электросети и легко монтируются. Однако их нельзя точно настроить — например, выставить 38 °C, максимум — диапазон.

Электронные термоголовки позволяют задавать температуру с шагом 0.5 °C, имеют LCD-экран и кнопки управления. Некоторые модели поддерживают внешние датчики — например, измеряющие температуру пола.

Сервоприводы используются в сложных системах с несколькими зонами отопления. Они получают сигнал от комнатного термостата или погодозависимого контроллера и могут работать в составе автоматики котельной.

Где применяется трехходовой клапан: практические примеры

Основная цель клапана — защита котла и обеспечение комфортной температуры в разных контурах. Вот самые распространённые сценарии использования.

• Подключение тёплого пола к настенному котлу. Котёл выдаёт воду при 70–80 °C, а для пола нужно 35–45 °C. Клапан смешивает горячую воду с обраткой, понижая температуру.
• Защита твердотопливного котла от конденсата. При работе на дровах или угле важно, чтобы обратка была не ниже 55–60 °C. Клапан подмешивает горячую воду в обратный трубопровод.
• Разделение контуров радиаторов и бойлера ГВС. Позволяет приоритизировать нагрев воды или отопления в зависимости от потребности.
• Системы с несколькими насосами. Клапан регулирует поток между первичным и вторичным контуром, предотвращая гидравлические удары.

В многоквартирных домах такие клапаны используются в элеваторных узлах, хотя там чаще применяют двухходовые аналоги. В частных домах трёхходовые клапаны — стандарт для любой современной котельной.

Схема подключения для тёплого пола

1. Котёл → трёхходовой клапан (вход A).
2. Обратка от тёплого пола → клапан (вход B).
3. Смешанный поток → насос → коллектор тёплого пола.
4. Термоголовка устанавливается на выходе (AB), реагирует на температуру смеси.

Как правильно установить и настроить клапан

Монтаж — ответственный этап. Ошибка может привести к некорректной работе, шуму в трубах или даже выходу котла из строя.

Первое правило: клапан устанавливается после циркуляционного насоса, если тот находится на подаче. Направление потока обязательно должно соответствовать стрелке на корпусе. Запрещено устанавливать «наоборот» — это вызывает вибрации и блокировку механизма.

Рекомендуемая последовательность:

• Отключите систему и слейте воду.
• Очистите резьбу и используйте фум-ленту или лён с герметиком.
• Закручивайте аккуратно, без перекосов — латунь хрупкая.
• Подключите термоголовку, выставьте желаемую температуру (например, 40 °C для тёплого пола).
• Запустите систему, проверьте на утечки и стабильность.

Настройка терморегулятора зависит от модели. На механических головках есть шкала от 1 до 6 — это не градусы, а условные деления. Для точной настройки используйте термометр: замерьте температуру на выходе и корректируйте положение шкалы.

Распространённые ошибки при монтаже и эксплуатации

Даже качественное оборудование может работать плохо из-за типичных просчётов.

• Установка без насоса. Трехходовой клапан не создаёт циркуляцию. Без насоса в контуре будет застой, и терморегулятор не сможет корректно реагировать.
• Отсутствие фильтра. Грязь и накипь быстро забивают шар или шток, что приводит к заклиниванию.
• Неправильная ориентация термоголовки. Она должна быть установлена горизонтально, чтобы избежать влияния конвекции воздуха.
• Игнорирование температуры обратки. Особенно критично для твердотопливных котлов. Не настраивайте клапан так, чтобы в котёл возвращалась слишком холодная вода.
• Подключение к системе с высоким гидравлическим сопротивлением. Если контур слишком длинный или сужен, клапан не справится с регулировкой.

Если клапан шумит — вероятно, перепад давления слишком велик. Установите балансировочный вентиль или пересмотрите гидравлику.

Как выбрать подходящий клапан: критерии и советы

При покупке обращайте внимание на несколько параметров:

• Пропускная способность (Kv). Измеряется в м³/ч. Для дома 100–150 м² достаточно Kv = 2.5–4.0.
• Тип соединения. Резьбовое G¾», G1″ — самый распространённый вариант.
• Максимальная температура и давление. Должны соответствовать параметрам вашей системы (обычно 110 °C / 10 бар).
• Совместимость с приводом. Уточните, подходит ли выбранная термоголовка к корпусу клапана (например, Danfoss vs. Herz).

Лучшие бренды: Danfoss, Honeywell, Esbe, Broen. Они предлагают полный ассортимент — от простых механических до умных решений с Wi-Fi.

Экспертное мнение

Он также отмечает, что ошибки проектирования — главная причина проблем. «Часто монтажники ставят клапан «для галочки», но не настраивают гидравлику. А потом удивляются, почему тёплый пол прогревается неравномерно. Нужен системный подход: насос, фильтр, воздухоотвод, балансировка — всё должно работать вместе.»

Вопросы и ответы

Заключение

Трехходовой клапан с терморегулятором — не просто дополнительный элемент, а важнейшая часть современной системы отопления. Он обеспечивает безопасность котла, комфорт в доме и экономию энергоресурсов. Особенно это актуально при использовании тёплых полов, твердотопливных котлов или многофункциональных котельных.

• Клапан смешивает горячую и охлаждённую воду для поддержания заданной температуры.
• Обязательно используйте терморегулятор — механический или электронный.
• Устанавливайте перед клапаном фильтр и насос, следите за направлением потока.
• Для твердотопливных котлов клапан — средство защиты от коррозии.
• Выбирайте проверенные бренды и подходящую пропускную способность.
