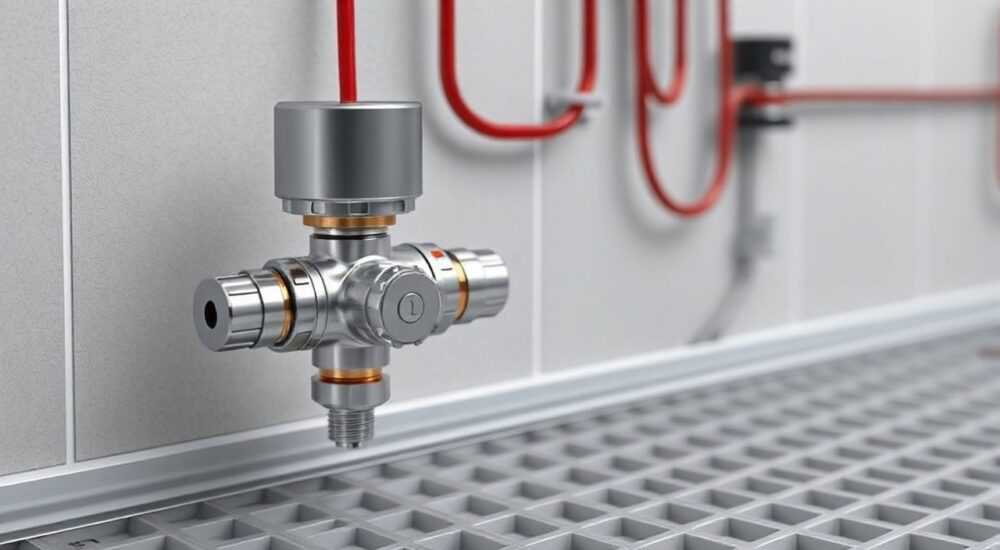

Трехходовой клапан для теплого пола с терморегулятором схема подключения

Трехходовой клапан с терморегулятором — ключевой элемент для точного управления температурой в системах водяного теплого пола. Он позволяет смешивать горячую и остывшую воду, поддерживая комфортную температуру без перегрева. Правильная схема подключения обеспечивает стабильность работы, экономию энергии и долгий срок службы всей системы.

Для эффективной работы теплого пола трехходовой клапан должен быть правильно подключен к коллектору и управляться через терморегулятор с датчиком температуры пола. Главное — соблюдать порядок монтажа, использовать качественные компоненты и избегать типичных ошибок, таких как отсутствие циркуляционного насоса или неправильная ориентация стрелки на клапане.

Система теплого пола требует не только равномерного распределения теплоносителя, но и точного контроля его температуры. В отличие от радиаторов, где допустимы температуры до 75–80 °C, напольное отопление работает при 35–45 °C. Прямое подключение к котлу приведет к перегреву, деформации покрытия и дискомфорту. Решение — использование трехходового клапана, который смешивает горячую воду из котла с остывшей из обратного трубопровода. Управление этим процессом берет на себя терморегулятор, реагирующий на данные датчика. Такая система обеспечивает автоматическое поддержание заданной температуры, снижает нагрузку на котел и повышает энергоэффективность.

Содержание статьи:

Принцип работы трехходового клапана в системе теплого пола
Основные компоненты системы: что нужно для подключения
Схема подключения трехходового клапана с терморегулятором
Пошаговый монтаж и настройка системы
Шаг 1: Установка фильтра и насоса
Шаг 2: Подключение клапана
Шаг 3: Установка сервопривода
Шаг 4: Подключение терморегулятора
Шаг 5: Проверка и запуск
Распространённые ошибки и как их избежать
Экспертное мнение
Часто задаваемые вопросы
Заключение

Принцип работы трехходового клапана в системе теплого пола

Трехходовой клапан — это устройство с тремя патрубками: один для подачи горячего теплоносителя от котла, второй для подмешивания остывшей воды из обратного контура, третий — для выхода смеси в коллектор теплого пола. Клапан может быть нормально открыт (NO) или нормально закрыт (NC), но в системах теплых полов чаще используется NO-тип: при отсутствии питания он открыт, обеспечивая безопасное охлаждение.

Клапан управляется сервоприводом, который получает сигнал от терморегулятора. Когда температура пола достигает заданного значения, регулятор посылает команду на закрытие клапана, уменьшая поток горячей воды. При охлаждении — клапан снова открывается. Это обеспечивает плавное регулирование без скачков температуры.

Важно понимать, что сам по себе клапан не создает циркуляцию. Для этого обязателен циркуляционный насос, установленный на подающей или обратной линии. Без него возникает застой, перегрев участков и недогрев других.

Полезно знать: Трехходовой клапан не предназначен для полного перекрытия потока — он рассчитан на плавное регулирование. Полная остановка возможна только при использовании дополнительного шарового крана.

Основные компоненты системы: что нужно для подключения

Для корректной работы системы теплого пола с трехходовым клапаном требуется несколько ключевых элементов:

Трехходовой смесительный клапан (латунный или бронзовый, с резьбовыми соединениями).
Электропривод (сервопривод) — управляет положением клапана по сигналу с терморегулятора.
Терморегулятор с датчиком температуры пола (проводной или беспроводной).
Циркуляционный насос (обычно встраивается в группу безопасности или устанавливается отдельно).
Коллекторная группа с расходомерами и запорной арматурой.
Фильтр грубой очистки перед насосом и клапаном.

Выбор компонентов зависит от мощности системы, площади обогрева и типа котла. Например, для площади до 120 м² подойдет клапан с пропускной способностью Kvs 2.5–4.0 м³/ч. Сервопривод должен быть совместим с терморегулятором по напряжению (чаще 230 В или 24 В).

Компонент	Рекомендации по выбору	Производители (примеры)
Трехходовой клапан	Латунь, резьба G1″, Kvs 2.5–4.0, нормально открыт (NO)	Esbe, Herz, Oventrop, Valtec
Сервопривод	Напряжение 230 В, ход штока 2.5–4 мм, время хода ≤ 150 с	Salus Controls, Danfoss, Honeywell
Терморегулятор	С датчиком пола, программирование, цифровой экран	NTC, Thermoreg, Devireg, Ecoterm
Циркуляционный насос	Мощность 6–8 м³/ч, напор 4–6 м, класс энергоэффективности A	Grundfos, Wilo, DAB

«При выборе компонентов обращайте внимание на совместимость сервопривода и терморегулятора. Лучше использовать оборудование одной экосистемы — например, терморегулятор Salus и привод этой же марки — чтобы избежать проблем с сигналом.» — Алексей Мартынов, инженер-теплотехник, 12 лет опыта

Схема подключения трехходового клапана с терморегулятором

Классическая схема включает следующие этапы подключения:

Горячая вода от котла подается на вход А (подающий патрубок) трехходового клапана.
Обратка от коллектора теплого пола подключается к патрубку В (подмешивание).
Смешанный поток выходит через патрубок АВ и направляется в подающую линию коллектора.
Циркуляционный насос устанавливается на обратной линии перед клапаном или после него — важно обеспечить постоянный поток.
Сервопривод монтируется на шток клапана и подключается к терморегулятору.
Терморегулятор получает питание 230 В, подключается к датчику температуры пола (в штробе между трубами) и управляет сервоприводом.

Правильная ориентация клапана критически важна. На корпусе всегда есть стрелка, указывающая направление потока. Она должна совпадать с направлением движения теплоносителя — от котла к коллектору. Установка «вспять» приведет к некорректной работе и быстрому износу.

Полезно знать: Если используется несколько контуров теплого пола, трехходовой клапан управляется общим терморегулятором, который реагирует на среднюю температуру или температуру в наиболее нагруженной зоне. Альтернатива — многозоновая система с отдельными регуляторами.

Пошаговый монтаж и настройка системы

Монтаж начинается с подготовки места — обычно это коллекторный шкаф в удобном доступном месте. Все соединения должны быть герметичными, с использованием ФУМ-ленты или льна с уплотнителем.

Шаг 1: Установка фильтра и насоса

Перед клапаном устанавливается грязевик с фильтром грубой очистки. Это предотвращает попадание частиц в сердцевину клапана. Насос монтируется сразу после фильтра, вал ориентирован строго горизонтально.

Шаг 2: Подключение клапана

Клапан фиксируется на трубопроводе с учетом направления стрелки. Используются накидные гайки или муфты. После затяжки проверяется соосность.

Шаг 3: Установка сервопривода

Привод надевается на шток и фиксируется винтом. Подключение проводов — согласно схеме: фаза, ноль и управляющий сигнал (часто белый или серый провод).

Шаг 4: Подключение терморегулятора

Терморегулятор монтируется на стену, датчик укладывается в гофре на глубине 5–10 см от поверхности пола, в середине пролета между двумя трубами. Питание — от отдельной линии с автоматом.

Шаг 5: Проверка и запуск

Система заполняется водой, спускаются воздушные пробки. Включается насос, затем — терморегулятор. На экране выставляется желаемая температура (например, 28 °C). Клапан должен плавно открываться и закрываться при достижении цели.

«Перед запуском обязательно проверьте полярность подключения насоса. Если вал вращается не в ту сторону — поменяйте фазу и ноль местами. Иначе циркуляции не будет.» — Дмитрий Кузнецов, сантехник, 15 лет в сфере

Распространённые ошибки и как их избежать

Даже при правильной схеме подключения часто допускаются критические ошибки:

Отсутствие циркуляционного насоса. Без насоса клапан не работает — нет давления для движения теплоносителя. Решение — обязательная установка насоса на контур теплого пола.
Неправильное расположение датчика температуры. Если датчик лежит слишком близко к трубе или уложен в холодной зоне, регулятор будет работать некорректно. Оптимально — в гофре, посередине между трубами, на расстоянии 50–70 см от стены.
Использование двухходового клапана вместо трехходового. Двухходовой просто перекрывает поток, вызывая скачки температуры. Для теплого пола нужен именно смесительный (трехходовой) клапан.
Отсутствие байпаса при использовании одного насоса на систему. Если насос общий для радиаторов и теплого пола, необходим байпас с перепускным клапаном, чтобы избежать избыточного давления.
Подключение терморегулятора без защиты. Используйте УЗО или дифавтомат на линии питания — это защитит от утечек тока.

Полезно знать: После монтажа проведите тест в течение 3–5 дней: контролируйте температуру пола, шумность насоса и реакцию системы на изменения заданного значения. При необходимости отрегулируйте чувствительность терморегулятора.

Экспертное мнение

«За последние годы наблюдается переход от простых механических систем к умным решениям. Сейчас можно встретить терморегуляторы с Wi-Fi, которые управляются через смартфон. Но базовая схема с трехходовым клапаном остается актуальной — она надежна, проста и дешевле в обслуживании. Главное — не экономить на качестве компонентов. Клапан от неизвестного производителя может заклинить уже через сезон.» — Сергей Волков, руководитель монтажной бригады, 18 лет опыта

Современные разработки позволяют комбинировать трехходовой клапан с погодозависимой автоматикой. Система анализирует температуру на улице и корректирует подачу тепла заранее, что повышает комфорт и экономит до 15% энергии. Однако для большинства частных домов достаточно стандартной схемы с комнатным терморегулятором.

Часто задаваемые вопросы

Можно ли использовать трехходовой клапан без терморегулятора?

Технически — да, если клапан управляется вручную. Но тогда теряется весь смысл: температура не будет стабильной, потребуется постоянная корректировка. Автоматика необходима для комфортного использования.

Почему клапан греется, но пол не прогревается?

Возможные причины: низкая температура котла, завоздушивание контура, слабый насос или закрытые вентили на коллекторе. Проверьте все элементы, прокачайте систему и убедитесь, что расходомеры показывают движение теплоносителя.

Нужен ли отдельный насос для каждого контура?

Нет. Один насос обслуживает всю группу теплого пола. Распределение потока по контурам регулируется расходомерами на коллекторе. Отдельные насосы используются только в очень больших системах (от 200 м²).

Как часто нужно обслуживать клапан?

Рекомендуется профилактический осмотр раз в год: проверка герметичности, чистка фильтра, тест работы сервопривода. Сам клапан не требует смазки, но при наличии шума или заедания может понадобиться замена картриджа.

Можно ли установить систему своими руками?

Да, при наличии базовых навыков сантехники и электромонтажа. Однако подключение к электросети и пусконаладочные работы лучше доверить специалисту — особенно если система сложная или подключена к газовому котлу.

Заключение

Трехходовой клапан с терморегулятором — это проверенное и эффективное решение для управления температурой в системе водяного теплого пола. Он обеспечивает плавное смешение теплоносителя, предотвращает перегрев и создает комфортный микроклимат. Успешная реализация зависит от правильного выбора компонентов, точной схемы подключения и аккуратного монтажа.

Чтобы система служила долго и работала без сбоев, соблюдайте технологию установки, используйте качественные материалы и не пренебрегайте настройкой. Теплый пол — это инвестиция в комфорт, и ее стоит сделать правильно.

Трехходовой клапан необходим для смешивания горячей и остывшей воды в системе теплого пола.
Обязательные элементы: сервопривод, терморегулятор с датчиком, циркуляционный насос и фильтр.
Стрелка на клапане должна совпадать с направлением потока теплоносителя.
Избегайте типичных ошибок: отсутствие насоса, неправильная установка датчика, игнорирование фильтрации.
Регулярное техническое обслуживание продлевает срок службы системы на 5–7 лет.
