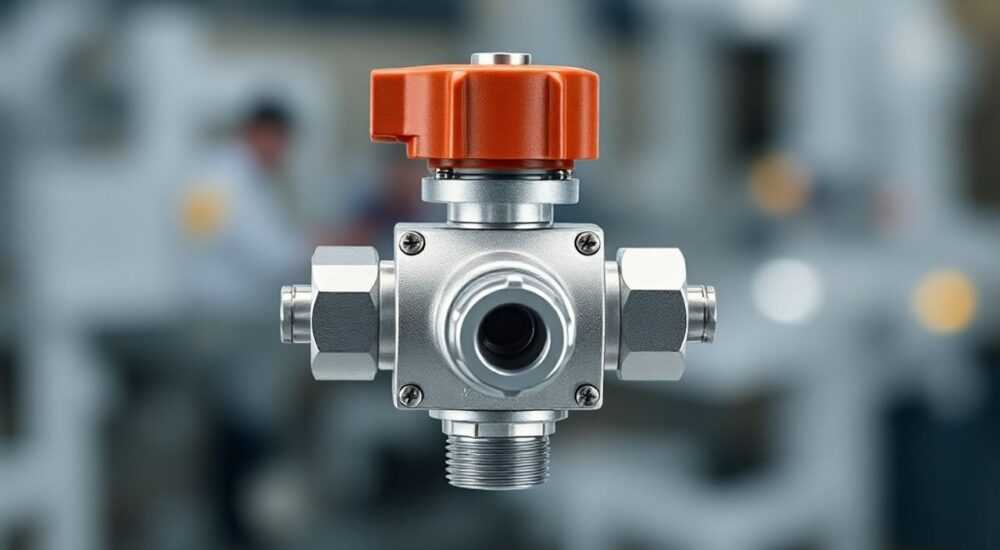

Трехходовой клапан protherm

Трехходовой клапан Protherm — это важный элемент системы отопления, отвечающий за распределение теплоносителя между контурами. Он обеспечивает стабильную работу котла, предотвращает перегрев и позволяет эффективно управлять температурой в доме. Правильный выбор, установка и настройка клапана напрямую влияют на комфорт и энергоэффективность всей отопительной системы.

Трехходовой клапан Protherm регулирует поток горячей воды между отоплением и ГВС, обеспечивая плавное переключение без скачков температуры. Для надежной работы важно выбрать подходящий тип (с термоголовкой или сервоприводом), правильно установить и своевременно обслуживать.

Содержание статьи:

Что такое трехходовой клапан Protherm
Типы трехходовых клапанов для котлов Protherm
Принцип работы и установка
Как работает цикл переключения
Пошаговая проверка после монтажа
Основные неисправности и диагностика
Диагностика своими руками
Выбор аналогов и замены
Критерии подбора аналога
Алгоритм безопасной замены
Экспертное мнение
Интервью с практиком: Сергей Волков, главный инженер сервисной службы «ProTermService»
Вопросы и ответы
Заключение

Что такое трехходовой клапан Protherm

Трехходовой клапан — это гидравлический элемент, предназначенный для смешивания или разделения потоков теплоносителя. В котлах Protherm он используется в двухконтурных моделях для переключения между режимами отопления и приготовления горячей воды. Когда вы открываете кран с ГВС, клапан перенаправляет теплоноситель из контура отопления в вторичный теплообменник, обеспечивая быстрый нагрев воды.

Клапан работает в паре с автоматикой котла. На основании сигнала датчика расхода или команды платы управления, он поворачивается на нужный угол, открывая путь к нужному контуру. Это позволяет избежать одновременной нагрузки на оба контура и предотвращает перегрев или недогрев.

В линейке Protherm используются как механические, так и электронные версии клапанов. Они отличаются по конструкции, способу управления и совместимости с конкретными моделями котлов. Например, в серии «Медведь» применяются клапаны с термостатической головкой, а в более новых моделях — с электроприводом.

Полезно знать: Трехходовой клапан не просто переключает контуры, но и регулирует интенсивность потока, что особенно важно при частичной нагрузке системы.

Типы трехходовых клапанов для котлов Protherm

Производитель использует несколько разновидностей клапанов в зависимости от модели и года выпуска котла. Основное деление — по принципу управления: термостатические и электрические.

Термостатический клапан — работает за счет теплового расширения жидкости в сильфоне. При повышении температуры шток двигается, изменяя положение заслонки. Применяется в старых моделях Protherm, таких как Медведь 16 KLOM.
Клапан с сервоприводом — управляется электронной платой через электромотор. Более точный и быстрый в реакции. Используется в современных настенных котлах Protherm Puchatek, Top Gas и других.
Комбинированный вариант — сочетает термоголовку и сервопривод, обеспечивая резервирование и повышенную надежность.

Тип клапана	Управление	Модели Protherm	Преимущества	Недостатки
Термостатический	Температурное расширение	Медведь KLOM, KLZ	Не требует питания, прост в монтаже	Медленная реакция, износ сильфона
С сервоприводом	Электрический сигнал	Puchatek, Skat, Top Gas	Точное управление, совместимость с модуляцией	Зависимость от электропитания, дороже в ремонте
Гибридный	Термо + электропривод	Некоторые промышленные модификации	Высокая отказоустойчивость	Редко встречается, сложная диагностика

«При выборе запчасти всегда сверяйте артикул оригинального клапана. Даже небольшое отличие в конструкции может привести к некорректной работе котла.» — Алексей Петров, инженер-теплотехник, 12 лет опыта

Принцип работы и установка

Трехходовой клапан имеет три патрубка: один входной (от котла) и два выходных — к системе отопления и к ГВС. В нормальном режиме большая часть теплоносителя направляется в отопительный контур. При подаче сигнала о потреблении горячей воды клапан поворачивается, перекрывая поток к радиаторам и открывая путь ко вторичному теплообменнику.

Как работает цикл переключения

Открывается кран горячей воды.
Датчик расхода фиксирует движение воды.
Плата управления подает сигнал на сервопривод (или срабатывает термоголовка).
Клапан поворачивается на 90–180°, перенаправляя теплоноситель.
Вторичный теплообменник нагревает воду до заданной температуры.
После закрытия крана клапан возвращается в исходное положение.

Правильная установка играет ключевую роль. Клапан должен быть смонтирован строго по направлению потока, указанному стрелкой на корпусе. Также важно соблюдать последовательность подключения: подача от котла — на вход, обратка — на соответствующий выход.

Полезно знать: Перед установкой нового клапана обязательно промойте систему. Песок и накипь — главные враги подвижных частей.

Пошаговая проверка после монтажа

Убедитесь, что все соединения герметичны.
Проверьте свободный ход штока или оси.
Запустите котел и протестируйте переключение между режимами.
Оцените время реакции: при исправном клапане переход занимает 5–15 секунд.
Измерьте температуру на выходе ГВС и в системе отопления.

Основные неисправности и диагностика

Сбои в работе трехходового клапана — одна из частых причин нестабильной работы котлов Protherm. Симптомы могут быть прямыми и косвенными.

Горячая вода появляется с задержкой — медленное срабатывание клапана.
Холодная вода в батареях при включённой ГВС — клапан не возвращается в исходное положение.
Перегрев котла — клапан «завис» в положении ГВС, и нет циркуляции в отоплении.
Посторонние шумы (гул, щелчки) — износ подшипников или заклинивание штока.

Диагностика своими руками

Первичную проверку можно выполнить без демонтажа:

Отключите котел от сети.
Снимите крышку и найдите клапан (обычно рядом с теплообменниками).
Вручную поверните рычаг (если есть). Он должен двигаться плавно, без заеданий.
Подключите питание и включите ГВС — проследите за движением штока.
Если сервопривод не реагирует, проверьте напряжение на клеммах (должно быть 230 В).

Если клапан не двигается, возможны следующие причины:

Обрыв в цепи сервопривода.
Выход из строя мотора.
Заклинивание штока из-за накипи.
Ошибка платы управления.

«Перед заменой клапана всегда проверяйте команду с платы. Многие мастера спешат менять дорогую деталь, хотя проблема — в контактной группе или проводке.» — Дмитрий Сидоров, сервисный инженер, компания «ТеплоСервис»

Выбор аналогов и замены

Оригинальные клапаны Protherm стоят дорого, поэтому многие владельцы ищут качественные аналоги. Возможна замена, но только при полном соответствии параметров.

Критерии подбора аналога

Диаметр подключения (обычно G¾ или 1 дюйм).
Тип управления (сервопривод 230 В, 90° поворота).
Ход штока или угол поворота.
Расположение патрубков (L-образная или Т-образная схема).
Наличие ручного рычага для тестирования.

Алгоритм безопасной замены

Отключите котел от электричества и перекройте подачу газа.
Слейте воду из системы.
Отсоедините электрические разъемы и трубопроводы.
Аккуратно демонтируйте старый клапан.
Установите новый, используя паронитовые прокладки.
Подключите провода и заполните систему водой.
Проверьте на утечки и протестируйте работу.

Экспертное мнение

Интервью с практиком: Сергей Волков, главный инженер сервисной службы «ProTermService»

— Сергей, какие три совета вы дадите владельцам котлов Protherm?

«Во-первых, не ждите, пока котел начнет «хандрить». Если заметили задержку в подаче горячей воды — проверяйте клапан уже сейчас. Во-вторых, делайте промывку системы каждые 3–4 года. Это продлевает жизнь клапану в 2–3 раза. И третье — не экономьте на фильтрах. Грязевой фильтр на обратке — обязательный элемент, который стоит копейки, но спасает тысячи рублей на ремонте.» — Сергей Волков, главный инженер, 15 лет в сфере отопления

— А как быть с аналогами? Можно ли доверять?

— Да, можно, но с оговорками. HERZ и Esbe — хорошие бренды, но их нужно правильно подобрать. Я видел случаи, когда ставили клапан с неправильным углом поворота — котел работал, но ГВС была нестабильной. Лучше привлечь специалиста или хотя бы свериться с каталогом совместимости.

Вопросы и ответы

Можно ли временно отремонтировать клапан без замены?

Да, если проблема в заклинивании. Иногда помогает промывка в растворе лимонной кислоты (10%) или специализированном составе. Шток аккуратно извлекают, чистят, смазывают термостойкой смазкой (например, Hi-Temp Grease) и возвращают на место. Однако это временное решение.

Как часто меняется трехходовой клапан?

Средний срок службы — 7–10 лет. При хорошем качестве воды и регулярном обслуживании может работать до 15 лет. В регионах с жесткой водой ресурс сокращается до 5–6 лет.

Чем опасен неисправный клапан?

Главная угроза — перегрев котла. Если клапан «завис» в положении ГВС, циркуляция в отоплении прекращается. Это может привести к срабатыванию аварийного термостата, а при его отказе — к повреждению теплообменника.

Можно ли установить трехходовой клапан самостоятельно?

Технически — да, если есть опыт пайки труб, чтения схем и базовых знаний по электрике. Но мы рекомендуем обращаться к специалистам. Ошибка в подключении может стоить дороже самой детали.

Влияет ли клапан на расход газа?

Косвенно — да. Неисправный клапан вызывает частые включения/выключения котла, увеличивает время нагрева и снижает КПД. При плавной регулировке система работает в оптимальном режиме.

Заключение

Трехходовой клапан Protherm — это не просто переключатель, а ключевой элемент, обеспечивающий комфорт и безопасность в системе отопления. Его корректная работа позволяет плавно переходить между режимами, избегать скачков температуры и предотвращать аварийные ситуации. Знание принципов устройства, типов и признаков неисправностей помогает вовремя диагностировать проблемы и принимать правильные решения.

Главное — не игнорировать первые симптомы: задержки с горячей водой, шумы, холодные радиаторы. Регулярное обслуживание, использование фильтров и своевременная промывка системы — простые шаги, которые существенно продлевают срок службы клапана и всего котла.

Трехходовой клапан отвечает за распределение теплоносителя между отоплением и ГВС.
Существуют термостатические и электрические типы — выбор зависит от модели котла.
Основные признаки неисправности — задержка ГВС, перегрев, шумы.
Аналоги допустимы, но должны точно соответствовать техническим параметрам.
Профилактика и своевременное обслуживание — залог долгой и стабильной работы.
