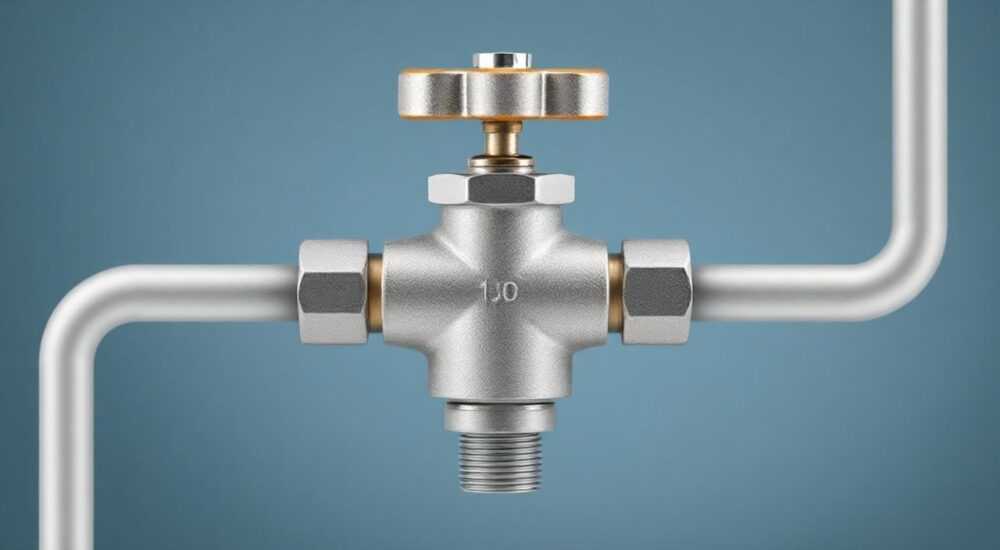

Трехходовой кран для отопления как работает регулировка

Трехходовой кран для отопления — это устройство, позволяющее смешивать или переключать потоки теплоносителя из разных контуров, обеспечивая стабильную температуру в системе. Регулировка его работы основана на изменении положения штока или поворота запорного элемента, что контролирует пропорции подачи горячей и охлаждённой воды. Правильная настройка позволяет снизить энергозатраты, избежать перегрева и продлить срок службы оборудования.

Современные системы отопления всё чаще требуют гибкости и энергоэффективности. Особенно это актуально в домах с несколькими контурами — например, радиаторным отоплением и тёплыми полами, где разные участки нуждаются в разной температуре теплоносителя. Здесь на помощь приходит трехходовой кран — один из ключевых элементов гидравлической развязки. Он позволяет управлять потоками без необходимости использовать несколько насосов или сложные коллекторные узлы. Однако, чтобы устройство работало эффективно, необходимо понимать принцип его действия и особенности регулировки.

Что такое трехходовой кран и как он устроен

Трехходовой кран — это запорно-регулирующая арматура с тремя патрубками, предназначенная для смешивания или разделения потоков жидкости. В системах отопления он чаще всего используется для поддержания заданной температуры в контуре, например, в системе тёплого пола, где подача от котла слишком горячая (70–90 °C), а для напольного обогрева требуется 35–45 °C.
Конструктивно кран состоит из корпуса, внутри которого расположен затвор — шаровой, конический или плунжерный. От его положения зависит, какой путь будет выбирать теплоноситель. Три патрубка условно называют: А — подача от котла, В — обратка от контура, С — выход на потребителя. Затвор может быть ручным или управляться внешним приводом.
Материалы корпуса — латунь, нержавеющая сталь или специальные сплавы с антикоррозийным покрытием. Качественные модели выдерживают давление до 10 бар и температуру до 110 °C, что соответствует требованиям большинства бытовых и коммерческих систем.

Основные компоненты

• Корпус — герметичная ёмкость с тремя соединительными патрубками, рассчитанная на постоянное давление.
• Затвор — подвижный элемент, который изменяет проходные сечения между патрубками.
• Шток — передаёт движение от рукоятки или привода к затвору.
• Уплотнения — паронитовые, резиновые или PTFE-прокладки, обеспечивающие герметичность.

Принцип работы трехходового крана в системе отопления

Работа трехходового крана основана на гидравлическом смешивании двух потоков: горячего (от котла) и остывшего (из обратного трубопровода). В результате на выходе формируется теплоноситель с требуемой температурой. Это особенно важно для низкотемпературных контуров, таких как тёплые полы.
Представьте, что котёл нагревает воду до 80 °C, но в тёплый пол нужно подавать максимум 45 °C. Без смесительного узла система либо будет перегреваться, либо потребует дополнительного источника тепла. Трехходовой кран решает эту задачу, подмешивая к горячей подаче часть остывшей воды из обратки.
Процесс происходит следующим образом:

1. Горячий теплоноситель поступает в патрубок А.
2. Остывшая вода из контура возвращается через патрубок В.
3. Затвор внутри крана открывает частичный доступ к обоим потокам.
4. На выходе (патрубок С) формируется смесь с заданной температурой.

Направление потока зависит от типа крана — смесительного или распределительного. В отоплении чаще используется первый вариант.

Типы трехходовых кранов: выбор по конструкции и управлению

Не все трехходовые краны одинаковы. Они различаются по способу управления, типу затвора и функциональному назначению. Выбор зависит от сложности системы, требований к автоматизации и бюджета.

По типу затвора

• Шаровые — используют шар с просверленным отверстием. Просты в изготовлении, но менее точны в регулировке. Подходят для ручного управления.
• Конусные (клапанные) — обеспечивают плавное изменение сечения, что даёт более точный контроль температуры. Часто применяются с термоголовками.
• Плунжерные — высокая герметичность и долговечность. Используются в промышленных системах.

По способу управления

• Ручные — регулировка осуществляется вручную с помощью рукоятки. Недорогие, но требуют постоянного контроля.
• С термоголовкой — автоматически реагируют на температуру в подающей линии. Термоэлемент расширяется или сжимается, перемещая шток.
• С электроприводом — управляются сигналом от комнатного термостата или контроллера. Обеспечивают точную и дистанционную регулировку.

Как работает регулировка температуры через трехходовой кран

Регулировка температуры — ключевая функция трехходового крана. Она может быть ручной или автоматической, но в любом случае основана на изменении соотношения «горячая подача / обратка».
При ручной настройке пользователь вращает рукоятку, изменяя положение затвора. Например, если повернуть кран в сторону увеличения потока от котла — температура на выходе повысится. При автоматической регулировке этим процессом управляет термоголовка или сервопривод.
Термоголовка устанавливается на шток крана и содержит сильфон с термочувствительной жидкостью. Когда температура на выходе превышает заданное значение, жидкость расширяется, выталкивая шток и перекрывая доступ горячей воды. При охлаждении — процесс идёт в обратном направлении.
Для систем с высокой нагрузкой рекомендуется использовать сервопривод, подключённый к комнатному термостату. В этом случае регулировка становится не только по температуре теплоносителя, но и по фактической температуре в помещении.

Пример настройки для тёплого пола

1. Установите желаемую температуру на термоголовке (например, 45 °C).
2. Запустите систему и дайте ей поработать 15–20 минут.
3. Измерьте температуру на подаче в контур и на обратке.
4. При необходимости скорректируйте настройку термоэлемента.

Установка и подключение: пошаговая инструкция

Правильный монтаж — залог надёжной и эффективной работы. Ошибки на этом этапе могут привести к шуму, плохой регулировке или даже повреждению котла.

Подготовка

• Выберите место установки — перед контуром, который требует снижения температуры (например, перед коллектором тёплого пола).
• Убедитесь, что поток теплоносителя соответствует направлению, указанному стрелкой на корпусе.
• Обесточьте систему и слейте воду перед работой.

Пошаговая установка

1. Нарежьте трубу в месте монтажа и установите переходники (при необходимости).
2. Подключите патрубок А к подающей линии от котла.
3. Подключите патрубок В к обратному трубопроводу от контура.
4. Подключите патрубок С к входу в контур (например, к коллектору).
5. Зафиксируйте кран, избегая перекосов и напряжений в соединениях.
6. Опрессуйте систему при давлении 1.5 от рабочего.

Распространённые ошибки при монтаже и эксплуатации

Даже качественный кран может работать неэффективно из-за типичных ошибок.

• Неправильное направление потока — игнорирование стрелки на корпусе приводит к некорректной работе и шуму.
• Отсутствие фильтра перед краном — грязь и частицы накипи блокируют затвор, вызывая заклинивание.
• Установка без насоса — в контуре с малым естественным напором возможен недогрев.
• Регулировка «на глаз» — без измерения температуры сложно добиться оптимального режима.
• Использование ручного крана вместо автоматического — в условиях меняющейся нагрузки ручная настройка быстро становится неактуальной.

Экспертное мнение

Для эффективной регулировки важно учитывать не только сам кран, но и общую гидравлику системы. Лучше всего использовать трехходовой кран в составе полноценного смесительного узла с насосом, воздухоотводчиком и байпасом. Это обеспечивает стабильный расход и предотвращает перегрев котла.
Автоматизация — ключ к комфорту. Даже простая термоголовка с выносным датчиком работает лучше ручной регулировки. А при наличии умного дома — подключение через сервопривод к центральному контроллеру позволяет управлять температурой по расписанию и сценариям.
Не экономьте на качестве. Дешёвые краны из низкосортной латуни быстро выходят из строя из-за коррозии и износа уплотнений. Лучше один раз купить надёжное устройство, чем менять его каждые два сезона.

Вопросы и ответы

Заключение

Трехходовой кран — это простое, но эффективное решение для регулировки температуры в системах отопления. Его правильная установка и настройка позволяют снизить энергопотребление, повысить комфорт и продлить срок службы оборудования. Устройство особенно важно в домах с комбинированными системами, где разные контуры требуют разной температуры теплоносителя.

• Трехходовой кран смешивает горячую подачу и остывшую обратку для получения нужной температуры.
• Автоматическая регулировка через термоголовку или сервопривод значительно эффективнее ручной.
• Установка должна учитывать направление потока, наличие фильтра и циркуляционного насоса.
• Избегайте типичных ошибок: перепутанные патрубки, отсутствие фильтра, игнорирование гидравлики.
• Качественный кран окупается за счёт стабильной работы и долговечности.
