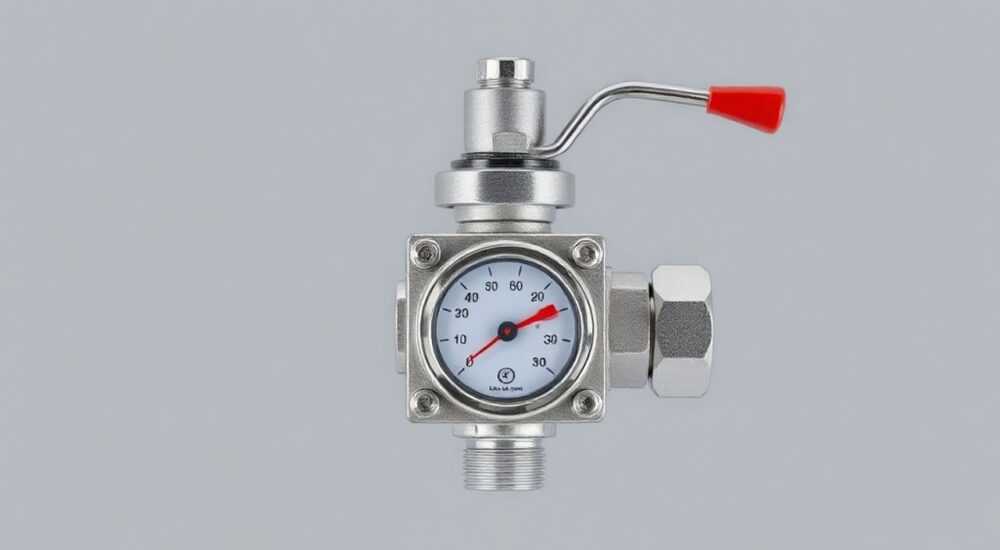

Трехходовой кран с терморегулятором

Трехходовой кран с терморегулятором — это устройство, позволяющее автоматически регулировать температуру теплоносителя в системах отопления и горячего водоснабжения. Он объединяет функции смешения потоков и контроля температуры, обеспечивая комфорт и энергоэффективность. Главная рекомендация: при выборе такого устройства обращайте внимание на тип термоголовки, диапазон регулирования и совместимость с вашей системой.

Системы отопления современных домов и квартир всё чаще оснащаются элементами, повышающими их эффективность и безопасность. Одним из таких ключевых компонентов является трехходовой кран с терморегулятором. Это устройство позволяет не только смешивать потоки воды с разной температурой, но и поддерживать заданный температурный режим без постоянного вмешательства пользователя. Особенно актуально это для напольных систем обогрева, где прямое подключение к котлу может привести к перегреву и выходу труб из строя.

В условиях роста цен на энергоресурсы и повышенного внимания к комфорту в жилых помещениях, такие решения становятся не просто удобными, а необходимыми. Трехходовой кран с терморегулятором решает сразу несколько задач: защищает оборудование, экономит энергию, обеспечивает стабильную температуру. Его установка особенно оправдана в системах «тёплый пол», бойлерах косвенного нагрева и сложных контурах отопления с несколькими зонами.

Что такое трехходовой кран с терморегулятором

Трехходовой кран — это запорно-регулирующая арматура, имеющая три патрубка для подключения труб. Она предназначена для смешивания или разделения потоков жидкости. В отличие от двухходового клапана, который лишь открывает или перекрывает поток, трехходовой способен управлять направлением и пропорциями смешивания сред. При добавлении терморегулятора (термоголовки) устройство становится умным элементом системы — оно самостоятельно реагирует на изменения температуры.

Основное назначение такого крана — поддержание заданной температуры в контуре. Например, в системе «тёплый пол» котёл может выдавать теплоноситель при 70–80 °C, тогда как для напольного отопления оптимальная температура — 35–45 °C. Без регулировки пол будет слишком горячим, а трубы — перегружены. Трехходовой кран с терморегулятором берёт горячую воду из котла и холодную — из обратки, смешивает их в нужной пропорции и подаёт на контур.

Устройство состоит из двух основных частей: корпуса крана и термостатической головки. Корпус, как правило, изготавливается из латуни или нержавеющей стали, устойчивой к коррозии и высокому давлению. Термоголовка содержит термочувствительный элемент (обычно силиконовое масло или воск), который расширяется или сжимается при изменении температуры, перемещая шток и изменяя положение шара внутри крана.

Принцип действия термоголовки

Термостатическая головка устанавливается на шток крана и соединяется с чувствительным элементом. Когда температура теплоносителя на выходе повышается, термоэлемент расширяется, закрывая доступ к горячему потоку. Если температура падает — элемент сжимается, открывая подачу горячей воды. Таким образом, достигается автоматическое поддержание заданного режима.

Настройка осуществляется вручную с помощью поворотного колеса на головке. Шкала обычно указывает диапазон от 20 до 60 °C. Некоторые модели имеют защиту от детей и фиксацию в нужном положении.

Как работает трехходовой кран с терморегулятором

Принцип работы основан на смешивании двух потоков: горячего (от котла) и холодного (из обратного трубопровода). Кран имеет три патрубка: один — для подачи горячей воды, второй — для подмеса остывшего теплоносителя, третий — для выхода смешанной среды в контур.

Представьте, что вы хотите получить на выходе 40 °C. Термоголовка настроена на этот показатель. При запуске система начинает работать: кран открывает доступ к горячему потоку. По мере прогрева смешанной воды, термоэлемент в головке расширяется и постепенно перекрывает горячую подачу, увеличивая долю обратки. Как только температура достигает заданной, система стабилизируется.

Если нагрузка на контур возрастает (например, резко похолодало), температура на выходе начинает падать. Термоэлемент сжимается, шток опускается, и кран снова открывает подачу горячей воды. Цикл повторяется непрерывно, обеспечивая плавное и стабильное регулирование.

Режимы работы: смешение и разделение

В большинстве бытовых систем используется режим смешения — когда два потока объединяются в одном выходе. Однако некоторые краны могут работать и в режиме разделения, направляя один поток в два направления. Для отопления чаще применяется первый вариант.

Типы и конструкции: какие бывают модели

Современный рынок предлагает несколько видов трехходовых кранов с терморегулятором. Основные различия — в конструкции, типе управления и способе подключения.

• По принципу действия: смесительные и распределительные.
• По типу термоголовки: механические (с термоэлементом), электронные (с датчиком и питанием).
• По конструкции штока: с выдвижным штоком (для механических головок) и с рычажным управлением.
• По материалу корпуса: латунь, нержавеющая сталь, полимеры (для низких давлений).

Механические модели — самые распространённые. Они надёжны, не зависят от электричества и стоят дешевле. Электронные термоголовки позволяют точнее настраивать температуру, интегрироваться с системами «умный дом» и программировать режимы.

Критерии выбора: на что обратить внимание

Выбирая трехходовой кран с терморегулятором, важно учитывать несколько факторов:

• Диаметр подключения — должен соответствовать трубам в системе (обычно ½», ¾», 1″).
• Рабочее давление — стандартные модели рассчитаны на 10 бар, что достаточно для большинства систем.
• Диапазон регулирования температуры — оптимально 20–60 °C.
• Пропускная способность (Kv) — чем выше, тем больше поток через кран. Для тёплого пола — от 2,5 до 6,0 м³/ч.
• Тип термоголовки — лучше выбирать с возможностью замены и наличием сертификатов (например, немецкий DIN или европейский CE).

Также стоит обратить внимание на бренд. Проверенные производители — Danfoss, Herz, Esbe, Valtec, Oventrop. Их продукция отличается долговечностью и точностью регулировки.

Совместимость с системой отопления

Убедитесь, что кран подходит к вашему типу котла. Например, конденсационные котлы требуют более низких температур обратки, и здесь трехходовой кран помогает избежать образования конденсата в неподходящих местах.

Процесс установки: пошаговое руководство

Монтаж можно выполнить самостоятельно, если есть базовые навыки сантехнических работ. Работы проводятся при отключённой системе и сброшенном давлении.

1. Определите место установки — обычно перед коллектором тёплого пола или на входе в бойлер.
2. Отрежьте трубы в нужных местах, зачистите края.
3. Подключите кран согласно схеме: патрубок A — подача от котла, B — обратка, C — выход в контур.
4. Затяните соединения, используя льняную подмотку или фторопластовую ленту.
5. Установите термоголовку на шток, выставив начальную температуру (например, 40 °C).
6. Запустите систему, удалите воздух через краны Маевского.
7. Проверьте герметичность и работу регулировки.

Схемы подключения

Наиболее распространённая — схема смешения:

• Горячая вода → кран (вход A)
• Обратка → кран (вход B)
• Смешанный поток → контур (выход C)

Для правильной работы важно, чтобы перепад давления между подачей и обраткой был стабильным. При необходимости устанавливают циркуляционный насос на обратном трубопроводе.

Распространённые ошибки при монтаже и эксплуатации

Даже простое устройство может работать некорректно из-за мелких просчётов.

• Неправильная ориентация крана. Шток должен быть направлен вверх — иначе термоэлемент не будет правильно реагировать на температуру.
• Отсутствие фильтра грубой очистки. Грязь в системе может забить кран или вывести из строя термоголовку.
• Установка без байпаса. В случае поломки крана система должна иметь возможность работать в обход.
• Игнорирование техобслуживания. Раз в год рекомендуется проверять подвижность штока и чистоту арматуры.
• Неправильная настройка температуры. Слишком высокая температура на входе в кран делает регулировку неэффективной.

Экспертное мнение

По его словам, наиболее частая ошибка — попытка сэкономить на качестве. Дешёвые краны быстро заклинивают, термоголовки теряют точность. Лучше один раз потратиться на надёжное устройство, чем потом менять его каждые два года.

Вопросы и ответы

Заключение

Трехходовой кран с терморегулятором — это важный элемент современной системы отопления, обеспечивающий комфорт, безопасность и энергоэффективность. Его установка особенно актуальна в контурах с чувствительными к температуре устройствами, таких как «тёплый пол» или бойлеры косвенного нагрева. Устройство работает автономно, не требует электропитания и легко интегрируется в существующие схемы.

• Трехходовой кран с терморегулятором обеспечивает автоматическую регулировку температуры теплоносителя.
• Наиболее востребован в системах «тёплый пол» и ГВС.
• Механические модели надёжнее и дешевле, электронные — точнее и функциональнее.
• При установке важно соблюдать ориентацию штока и использовать фильтры.
• Окупаемость устройства — 2–3 отопительных сезона за счёт экономии энергии.
