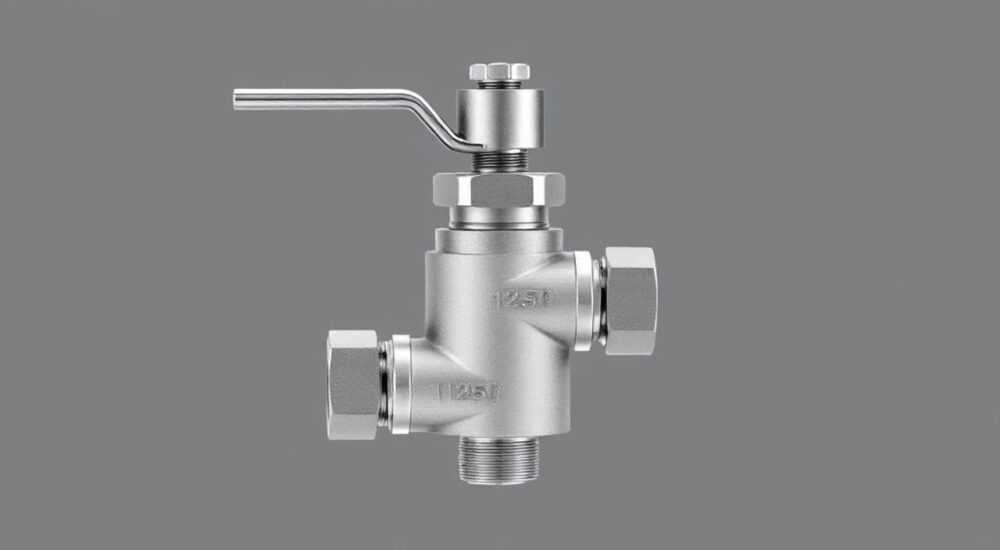

Трехходовой смесительный клапан 1 1 4

Трехходовой смесительный клапан 1 1/4 дюйма — это важный элемент систем отопления, обеспечивающий точное регулирование температуры теплоносителя за счёт смешивания потоков с разной температурой. Он широко применяется в котельных установках, теплых полах и промышленных контурах, где требуется стабильная подача нагретой воды. Правильный выбор, монтаж и настройка такого устройства напрямую влияют на эффективность всей системы.

Системы отопления современных зданий требуют не просто подачи тепла, но и его точного распределения. Одним из ключевых решений для поддержания комфортной температуры является использование трехходовых смесительных клапанов. В частности, модели с резьбовым соединением диаметром 1 1/4 дюйма (DN32) находят широкое применение как в частных домах, так и в объектах коммерческого назначения. Эти устройства позволяют объединять горячий теплоноситель из котла с остывшей водой из обратки, формируя поток заданной температуры. Это особенно важно для низкотемпературных систем, таких как «теплый пол», где перегрев может привести к повреждению покрытий и снижению комфорта.

Несмотря на кажущуюся простоту, выбор и установка трехходового клапана требует учета множества факторов: от типа системы до гидравлического сопротивления и способа управления. Ошибка в подборе или монтаже может вызвать шум, нестабильную работу насоса, повышенный износ оборудования и увеличение расхода топлива. Поэтому понимание принципов работы, технических характеристик и условий эксплуатации критически важно для проектировщиков, монтажников и владельцев недвижимости.

Что такое трехходовой смесительный клапан 1 1/4

Трехходовой смесительный клапан — это запорно-регулирующая арматура, предназначенная для смешивания двух потоков жидкости с различной температурой в один выходной поток. Обозначение 1 1/4 указывает на размер резьбы подключения — 32 мм по стандарту GOST или ISO. Такой диаметр часто используется в системах средней и высокой производительности, где требуется большой расход теплоносителя.

Устройство имеет три патрубка: два входа (горячая вода от котла и охлаждённая — из обратного трубопровода) и один общий выход, направляющий смешанный поток в контур потребления. В отличие от двухходовых клапанов, которые только открывают или перекрывают поток, трехходовые способны плавно изменять пропорции смешивания, что делает их идеальными для систем с переменной нагрузкой.

Основная задача клапана — поддерживать стабильную температуру на выходе независимо от колебаний давления или температуры на входе. Это достигается за счёт механического или термостатического управления. Например, в системе «тёплый пол» температура подачи обычно не должна превышать 45–50 °C, в то время как котел выдает 70–90 °C. Клапан смешивает эти потоки, предотвращая перегрев напольного покрытия.

Как работает трехходовой клапан: принцип действия

Принцип работы трехходового смесительного клапана основан на управлении движением штока или поворотного механизма, который изменяет соотношение между двумя входящими потоками. Внутри корпуса находится затвор (шаровой, цилиндрический или плунжерный), который при повороте перераспределяет потоки между патрубками.

Представьте, что котел подает воду при 80 °C, а в обратке — 40 °C. Если необходимо подать в контур 55 °C, клапан автоматически открывает доступ к обоим потокам в нужной пропорции. При увеличении температуры на выходе термоэлемент (или управляющий сигнал) закрывает доступ к горячему потоку, увеличивая долю холодной воды. Наоборот, при охлаждении система подмешивает больше горячей воды.

Управление может быть:

• Термостатическим — за счёт встроенного термоэлемента, реагирующего на температуру теплоносителя;
• Электроприводным — с использованием сервопривода, управляемого комнатным термостатом или контроллером;
• Ручным — редко, только для тестирования или временной настройки.

Важно понимать, что трехходовой клапан не создает давление и не заменяет насос. Он лишь регулирует направление и пропорции потоков. Поэтому его всегда устанавливают в паре с циркуляционным насосом, который обеспечивает движение жидкости.

Типы и конструкция клапанов 1 1/4 дюйма

По конструкции трехходовые клапаны делятся на два основных типа: Т-образные и L-образные. У Т-образных все три патрубка расположены под углом 90°, что позволяет использовать их как для смешивания, так и для разделения потоков. L-образные (или Y-образные) чаще применяются только для смешивания.

Материал корпуса — важный параметр. Для клапанов 1 1/4 дюйма наиболее распространены:

• Латунь — прочный, коррозионностойкий материал, подходящий для большинства систем отопления;
• Нержавеющая сталь — используется в промышленных и агрессивных средах;
• Чугун — редко, только в старых или высоконапорных системах.

Также различают клапаны по типу управления:

1. С термоголовкой — автономное регулирование без электропитания;
2. С электроприводом — точное управление через систему «умный дом»;
3. Комбинированные — с возможностью ручной настройки и автоматическим режимом.

Критерии выбора трехходового клапана

Выбор подходящего трехходового клапана зависит от нескольких факторов. Первый — это рабочее давление и температура. Большинство моделей рассчитаны на 10 бар и 110 °C, но для промышленных систем могут потребоваться усиленные версии.

Второй критерий — пропускная способность (Kv). Для клапана 1 1/4 дюйма этот показатель обычно составляет 25–40 м³/ч. Чем выше Kv, тем больше объем теплоносителя он может пропустить при заданном перепаде давления. Недостаточная пропускная способность приведёт к шуму и нехватке тепла.

Третий — тип подключения. Хотя 1 1/4 дюйма — это стандарт, важно проверить тип резьбы: внутренняя/внешняя, метрическая или дюймовая. Также стоит обратить внимание на наличие переходников и возможность установки термоголовки.

Монтаж и подключение: пошаговая инструкция

Правильная установка — залог долгой и бесперебойной работы. Вот пошаговый алгоритм:

1. Отключите систему отопления и слейте теплоноситель.
2. Определите направление потоков: маркировка на корпусе указывает, куда подключать подачу, обратку и контур.
3. Установите клапан в строго указанном положении — обычно горизонтально, с термоголовкой вверх.
4. Используйте фум-ленту или льняную подмотку для герметизации резьбовых соединений.
5. Подключите термоголовку или электропривод согласно инструкции.
6. Проверьте систему на утечки и выполните пробный пуск.

Особое внимание уделите стрелкам на корпусе. Они должны соответствовать направлению движения теплоносителя. Установка «вспять» приведёт к некорректной работе и быстрому износу.

Распространённые ошибки при установке и эксплуатации

Даже опытные монтажники допускают типичные ошибки:

• Установка без байпаса — приводит к повышенному гидравлическому сопротивлению.
• Отсутствие воздухоотводчика — вызывает завоздушивание и шум.
• Неправильная ориентация термоголовки — снижает точность регулировки.
• Игнорирование балансировки — приводит к перегреву одних контуров и недогреву других.

Обслуживание и продление срока службы

Трехходовой клапан 1 1/4 дюйма не требует ежедневного ухода, но периодическое обслуживание продлит его жизнь. Рекомендуется:

• Раз в год проверять герметичность соединений.
• Очищать фильтр перед клапаном.
• Проверять ход штока — он должен двигаться плавно, без заеданий.
• При наличии электропривода — тестировать подключение и сигналы управления.

Если клапан стал шуметь или перестал держать температуру — возможно, произошло засорение или износ уплотнений. В этом случае рекомендуется промывка системы и, при необходимости, замена картриджа или термоэлемента.

Экспертное мнение

Вопросы и ответы

Заключение

Трехходовой смесительный клапан 1 1/4 дюйма — это надежное и эффективное решение для точного контроля температуры в системах отопления. Его правильный выбор, установка и обслуживание позволяют добиться высокого комфорта, снизить энергопотребление и продлить срок службы оборудования. Особенно важно учитывать совместимость с другими компонентами системы — насосами, термостатами и трубопроводами.

• Клапан 1 1/4 дюйма подходит для систем средней и высокой мощности.
• Приоритет — модели с термоголовкой или электроприводом для автоматической регулировки.
• Обязательно устанавливайте фильтр и балансировочный вентиль.
• Следите за направлением потока и ориентацией термоголовки.
• Регулярное ТО предотвращает засорение и преждевременный износ.
