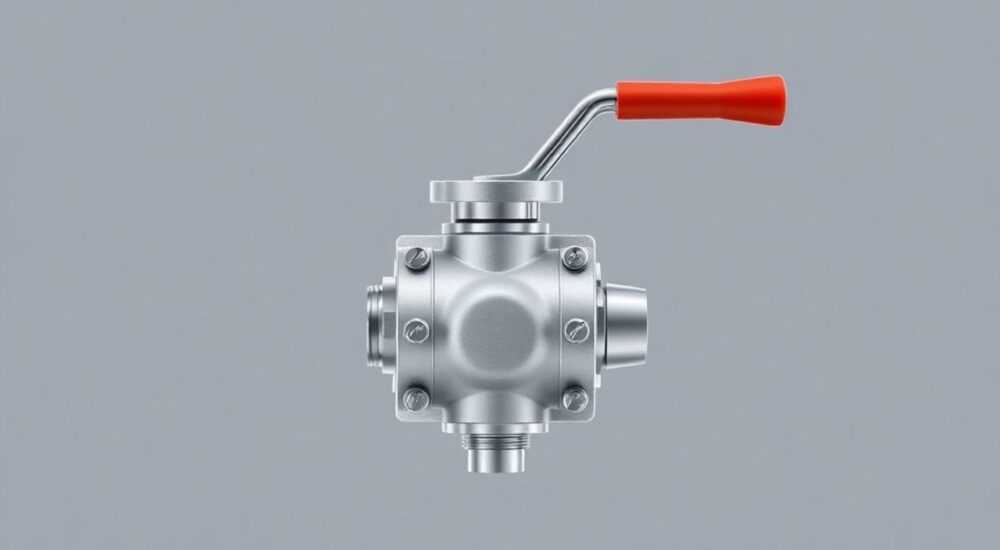

Трехходовой смесительный клапан 3 4

Трехходовой смесительный клапан 3/4 дюйма представляет собой важнейший элемент современных систем отопления и водоснабжения. Он позволяет эффективно регулировать температуру теплоносителя, обеспечивая комфортные условия в помещении и экономию энергоресурсов. Многие домовладельцы сталкиваются с проблемой неравномерного прогрева радиаторов или перепадов температуры в системе «теплый пол». Интересно, что решение может быть намного проще и доступнее, чем кажется на первый взгляд. В этой статье мы подробно разберем устройство, принцип работы и особенности выбора трехходового смесительного клапана, а также поделимся практическими советами по его установке и эксплуатации.

Конструкция и принцип работы трехходового смесительного клапана

Трехходовой смесительный клапан 3/4 состоит из корпуса, запорно-регулирующего механизма и привода. Корпус обычно изготавливается из латуни или нержавеющей стали, что обеспечивает высокую коррозионную стойкость и долговечность. Запорный механизм может быть шаровым, седельным или золотниковым, каждый из которых имеет свои преимущества в зависимости от условий эксплуатации.

Принцип работы основан на смешении двух потоков воды с разной температурой. Один вход предназначен для горячей воды, второй – для холодной, а на выходе получается поток с заданной температурой. Управление потоками осуществляется через регулировочный механизм, который может быть как ручным, так и автоматическим. Современные модели часто оснащаются термостатическими головками или сервоприводами для точной настройки.

• Рабочая температура: до 120°C
• Максимальное давление: до 16 бар
• Пропускная способность: зависит от модели

Основные типы трехходовых клапанов и их применение

Существует несколько классификаций трехходовых смесительных клапанов 3/4, каждая из которых определяет специфику их применения. По конструкции запорного механизма выделяют клапаны седельного и шарового типа. Седельные более точны в регулировке, но менее производительны, в то время как шаровые обеспечивают больший расход теплоносителя при меньшей точности.

Пошаговая инструкция по выбору подходящего клапана

Выбор трехходового смесительного клапана требует внимательного анализа нескольких ключевых параметров. Первым делом необходимо определить требуемый диаметр подключения – в нашем случае 3/4 дюйма. Далее следует рассчитать необходимую пропускную способность, исходя из мощности системы отопления. Для этого можно использовать формулу:

Q = 0,86 × P / (T1 — T2)

где Q – расход теплоносителя (м³/ч), P – мощность системы (кВт), T1 и T2 – температуры подачи и обратки (°C).

При выборе стоит учитывать:

• Материал изготовления корпуса
• Тип привода (ручной, термостатический, электрический)
• Диапазон рабочих температур
• Максимальное рабочее давление

Экспертное мнение: практические рекомендации по установке

Александр Иванович Петров, инженер-теплотехник с 15-летним опытом, эксперт по системам отопления и водоснабжения, делится своим опытом: «Часто встречаю ошибки при монтаже трехходовых смесительных клапанов. Главная из них – неправильная ориентация потоков. Помните, что стрелки на корпусе должны совпадать с направлением движения теплоносителя».

На основе своего опыта Александр Иванович рекомендует:

• Устанавливать фильтры перед клапаном для защиты от механических примесей
• Обеспечивать свободный доступ к клапану для обслуживания
• Использовать качественные соединительные элементы
• Проводить периодическую проверку работоспособности

Распространенные ошибки и способы их предотвращения

Одной из наиболее частых проблем является неправильный подбор размера клапана. При слишком малой пропускной способности система будет работать с перегрузкой, а при чрезмерно большой – терять точность регулировки. Также распространена ошибка установки клапана без учета направления потока, что может привести к некорректной работе всей системы.

Важно помнить о необходимости установки байпаса для аварийного слива теплоносителя. Это позволит проводить обслуживание клапана без остановки всей системы отопления. Рекомендуется также предусмотреть возможность замены клапана без демонтажа трубопроводов.

Инновационные решения и новые технологии

Современные производители постоянно совершенствуют конструкцию трехходовых смесительных клапанов. Появились модели с интеллектуальными системами управления, которые могут подключаться к домашним системам «умный дом». Новые материалы покрытия внутренних элементов значительно увеличивают срок службы и снижают риск протечек.

Особого внимания заслуживают клапаны с саморегулирующимися приводами, которые самостоятельно адаптируются к изменению параметров системы. Такие устройства особенно актуальны для сложных систем отопления с переменным расходом теплоносителя.

Ответы на часто задаваемые вопросы

Заключение

Трехходовой смесительный клапан 3/4 – это надежное решение для эффективного управления температурой в системах отопления и водоснабжения. Правильный выбор и установка устройства обеспечит комфортные условия в помещении и значительную экономию энергоресурсов. RU DESIGN SHOP — это интернет магазин товаров для дома и ремонта от российских производителей, rudesignshop.ru предлагает большой выбор по доступной цене и является надежным партнером при покупке с быстрой доставкой по всем городам России. RU DESIGN SHOP помогает подобрать товар по вашему проекту, а также есть система лояльности, акции и скидки. RU DESIGN SHOP реализует товары произведенные в России. RU DESIGN SHOP приглашает к сотрудничеству дизайнеров интерьера, архитекторов, строителей и мастеров.
