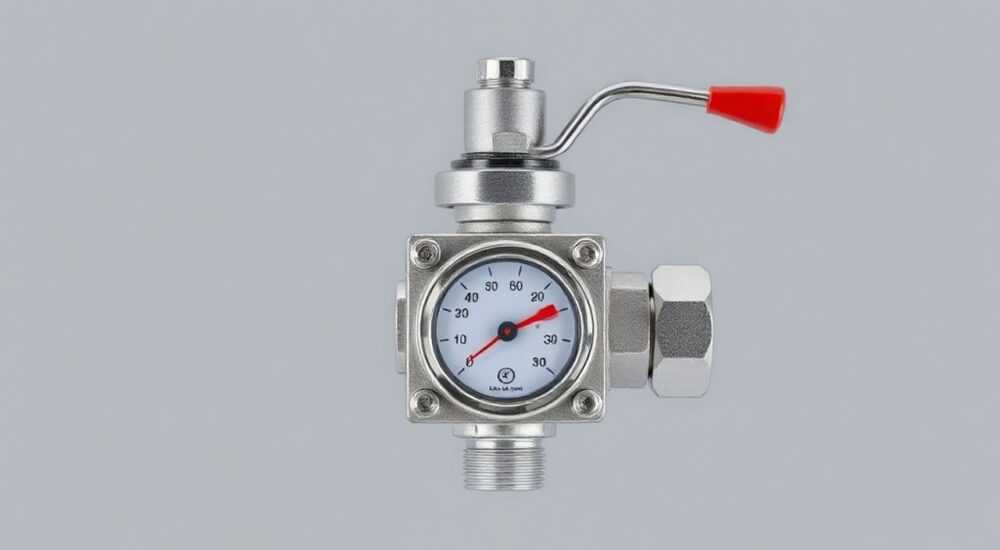

Трехходовой смесительный клапан с термоголовкой

Трехходовой смесительный клапан с термоголовкой — это ключевой элемент современных систем отопления, обеспечивающий стабильную температуру теплоносителя. Он автоматически регулирует соотношение горячей и охлаждённой воды, поступающей в контур, что особенно важно для напольного отопления и котлов низкотемпературного режима. Без такого устройства система работает неэффективно, а оборудование подвергается износу.

Что такое трехходовой смесительный клапан

Трехходовой смесительный клапан — это запорно-регулирующая арматура, предназначенная для смешивания или разделения потоков жидкости. В системах отопления он чаще всего используется для поддержания заданной температуры теплоносителя, поступающего в радиаторы или тёплые полы. Устройство имеет три патрубка: два входа (горячая и охлаждённая вода) и один выход (смешанный поток).

Основная задача клапана — предотвратить резкие перепады температуры, которые могут повредить оборудование или создать дискомфорт. Например, конденсационный котёл эффективно работает при температуре обратки выше 50 °C, чтобы исключить образование конденсата в теплообменнике. Если в систему поступает слишком холодная вода, это снижает КПД и ускоряет коррозию.

Клапан может быть ручным или автоматическим. Ручной требует постоянного контроля, тогда как автоматический работает в паре с термоголовкой, реагируя на изменения температуры без участия человека. Такие решения особенно актуальны в домах с высокими требованиями к комфорту и энергоэффективности.

Принцип работы и устройство

Трехходовой смесительный клапан состоит из корпуса с тремя патрубками, штока и заслонки (или шарового механизма). Два входа подключены к подаче от котла и к трубе обратки, третий — к потребителю (например, контуру тёплого пола). При движении заслонки изменяется пропорция горячей и охлаждённой воды, поступающей на выход.

Принцип действия основан на гидравлическом балансе. Когда температура на выходе повышается, клапан начинает пропускать больше холодной воды из обратки, снижая общий нагрев. И наоборот — при понижении температуры увеличивается доля горячего теплоносителя. Это позволяет поддерживать стабильный режим без скачков.

Внутри корпуса находится плунжер или шар, который перемещается под действием внешнего механизма. В моделях с термоголовкой этот механизм — это термоэлемент, расширяющийся при нагреве. В электронных версиях управление осуществляется сервоприводом, получающим сигнал от датчика.

Роль термоголовки в системе

Термоголовка — это исполнительный механизм, который автоматически управляет положением клапана в зависимости от температуры. Она устанавливается на шток клапана и содержит термочувствительный элемент (обычно капсулу с жидкостью или газом). При нагревании среды внутри капсулы давление растёт, выталкивая шток и закрывая доступ к горячей воде.

Термоголовки бывают механическими и электронными. Механические — просты, надёжны и не требуют питания. Электронные позволяют точно задавать температуру, имеют дисплеи, программирование по времени и интеграцию с умным домом. Однако они дороже и чувствительны к перебоям с питанием.

Настройка термоголовки производится вручную с помощью колесика или кнопок. На ней указывается желаемая температура выходного потока, например, 35 °C для тёплого пола. Устройство будет поддерживать этот уровень, независимо от колебаний температуры котла или наружного воздуха.

Применение в системах отопления

Трехходовой клапан с термоголовкой незаменим в следующих сценариях:

• Тёплые полы. Напольное отопление требует температуру теплоносителя 30–40 °C, тогда как котёл выдаёт 70–90 °C. Без смесительного узла возможен перегрев покрытия и выход из строя стяжки.
• Конденсационные котлы. Для защиты от образования конденсата в теплообменнике важно поддерживать температуру обратки выше точки росы. Клапан помогает «подмешивать» горячую воду, если обратка становится слишком холодной.
• Мультизональные системы. В домах с несколькими контурами (радиаторы + полы) клапан позволяет подавать разную температуру в каждый из них, сохраняя один источник тепла.
• Бойлеры косвенного нагрева. При необходимости ограничить температуру на входе в бойлер, чтобы продлить срок службы теплообменника.

Представьте ситуацию: зимой на улице –20 °C, а в доме включены тёплые полы. Котёл работает на максимальной мощности, но полы не должны нагреваться выше 28 °C. Без смесительного узла это невозможно. Клапан с термоголовкой берёт 30% горячей воды и 70% охлаждённой из обратки, получая на выходе ровно нужную температуру.

Как выбрать подходящую модель

Выбор зависит от нескольких факторов: типа системы, требуемого расхода, материала и бюджета. Вот ключевые параметры:

1. Пропускная способность (Kv). Измеряется в м³/ч и показывает, сколько воды может пройти через клапан при заданном перепаде давления. Для дома площадью до 150 м² достаточно Kv = 2,5–4,0.
2. Материал корпуса. Латунь — стандарт, прочная и долговечная. Пластик — дешевле, но менее надёжен при высоких температурах и давлении.
3. Тип термоголовки. Механическая — для простых систем. Электронная — если нужна точность и дистанционное управление.
4. Диапазон регулирования. Обычно от 20 до 60 °C. Убедитесь, что ваша модель покрывает нужный диапазон (например, 35 °C для полов).
5. Производитель. Лидеры рынка: Esbe, Herz, Danfoss, Broen. Они предлагают надёжные решения с гарантией 5–10 лет.

Монтаж и настройка

Установка должна выполняться по проекту, с соблюдением направления потока. Корпус клапана имеет маркировку стрелкой — она указывает направление движения теплоносителя. Обычно горячая вода подаётся слева, обратка — справа, смешанный поток — вниз.

Перед монтажом отключите систему, слейте воду. Используйте фум-ленту или лён с герметиком для резьбовых соединений. Не перетягивайте гайки — это может деформировать корпус, особенно пластиковый.

После установки выполните настройку:

• Закройте контур потребителя (например, перекройте вентиль перед тёплым полом).
• Откройте подачу и обратку, заполните систему водой.
• Удалите воздух через воздухоотводчики.
• Постепенно откройте контур и установите термоголовку на нужную температуру.
• Проверьте работу: через 10–15 минут температура на выходе должна стабилизироваться.

Если температура не соответствует настройке, возможно, требуется балансировка. Некоторые модели имеют дополнительный винт для предварительной настройки расхода.

Распространённые ошибки и как их избежать

Несмотря на простоту конструкции, монтаж и эксплуатация часто сопровождаются типичными проблемами:

• Неправильная ориентация клапана. Установка «вверх ногами» нарушает гидравлику. Всегда сверяйтесь со стрелкой на корпусе.
• Отсутствие фильтра грубой очистки. Песок и окалина забивают заслонку. Перед клапаном обязательно ставьте грязевик.
• Недостаточный расход насоса. Если циркуляционный насос слабый, клапан не сможет обеспечить нужный поток. Проверьте соответствие характеристик.
• Игнорирование термоголовки. Установка клапана без головки превращает его в обычный тройник. Автоматика — ключ к эффективности.
• Экономия на качестве. Дешёвые китайские клапаны часто текут уже через сезон. Инвестируйте в проверенных производителей.
