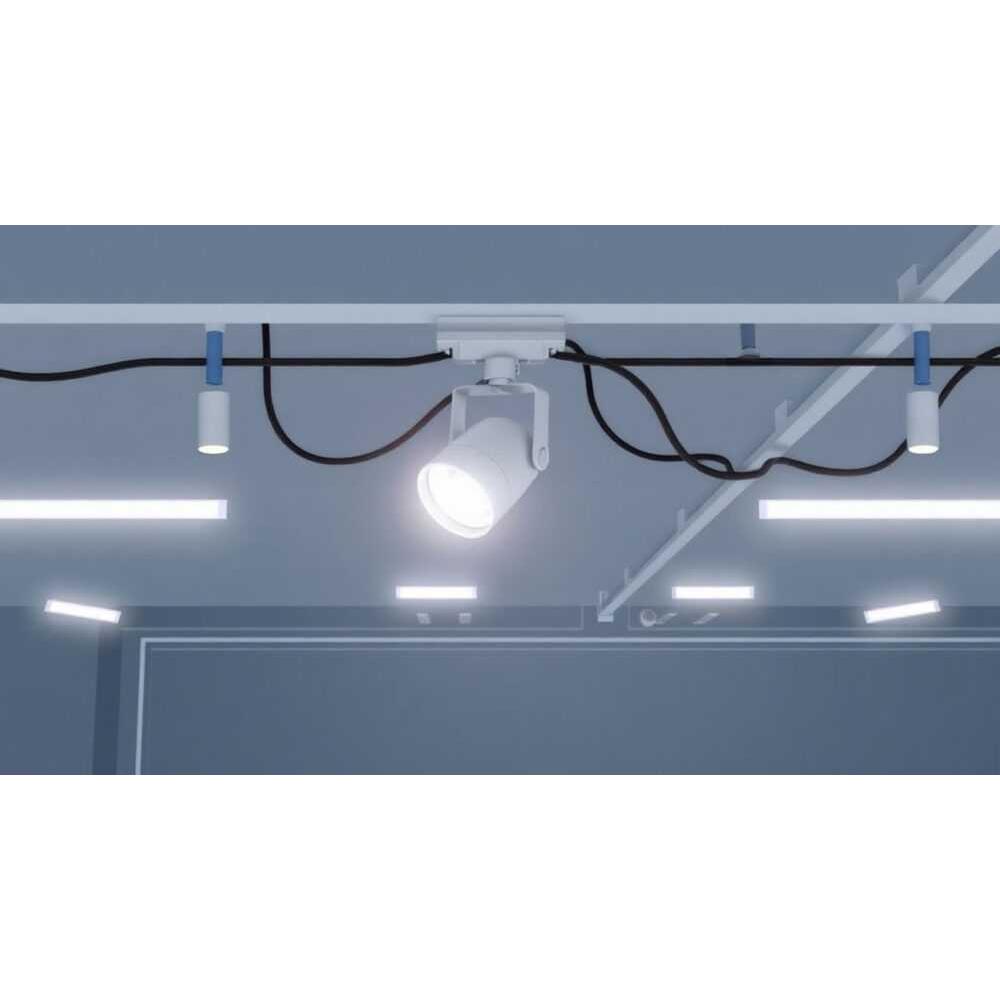

Трековый светильник как подключить к сети на шинопроводе

Трековый светильник — это современное решение для гибкого и функционального освещения, особенно в интерьерах с изменяющимися задачами: выставочных пространствах, бутиках, офисах и даже жилых домах. Он подключается к специальной шине — шинопроводу, по которой передаётся электричество. Подключение трекового светильника требует понимания типа шинопровода, правил электромонтажа и мер безопасности.

Типы шинопроводов: одно-, двух- и трёхфазные системы

Шинопровод — это металлическая направляющая, внутри которой размещены токопроводящие жилы. От её типа зависит способ подключения светильников и распределение напряжения. Основные виды: однофазный, двухфазный и трёхфазный шинопроводы.
Однофазный шинопровод рассчитан на 220 В и имеет две контактные полосы: фаза и ноль. Такой тип часто используется в бытовых условиях, где нет необходимости в сложном управлении светом. Светильники подключаются напрямую, без дополнительных переключателей режимов.
Двухфазный шинопровод содержит три контакта: две фазы и один ноль. Он позволяет подключать светильники к разным цепям, что даёт возможность разделить управление — например, часть света включается с одного выключателя, часть — с другого. Это удобно в залах, где нужно менять атмосферу освещения.
Трёхфазный шинопровод включает три фазы и ноль. Применяется в крупных коммерческих помещениях, где требуется равномерная нагрузка по фазам и высокая мощность. Позволяет подключать большое количество светильников без перегрузки одной линии.

Выбор типа шины зависит от проекта освещения. Для квартиры или маленького магазина достаточно однофазной системы. Для выставочного зала или ресторана лучше выбрать двух- или трёхфазную, чтобы иметь больше контроля над светом.

Подготовка к монтажу: инструменты, материалы и планирование

Перед началом работ необходимо тщательно спланировать расположение шинопровода и светильников. Нарисуйте схему на бумаге или в программе для проектирования. Укажите точки подключения, выключатели и распределительные коробки.
Из материалов потребуются:

• шинопровод нужной длины и типа;
• соединительные муфты (если шина состоит из нескольких отрезков);
• концевые заглушки;
• крепления к потолку (кронштейны или тросы);
• кабель питания (например, ВВГнг 3×1,5 мм²);
• автоматический выключатель в щитке;
• распределительная коробка.

Из инструментов подготовьте:

• перфоратор или дрель с насадкой по бетону;
• отвёртку или шуруповёрт;
• клеммы WAGO или колпачки СИЗ;
• индикаторную отвёртку;
• изоленту или термоусадку;
• уровень для точной установки.

Планируя трассу шинопровода, учитывайте вес светильников. Длинные участки необходимо поддерживать каждые 1–1,2 метра. Если шина будет располагаться на подвесном потолке, убедитесь, что крепления надёжно зафиксированы к несущим конструкциям.

Как подключить шинопровод к электросети: пошаговая инструкция

Шаг 1: Разметка и крепление шинопровода

Нанесите разметку на потолок по выбранной траектории. Установите кронштейны или подвесы с шагом 1 м. Закрепите шинопровод, используя саморезы. Проверьте горизонтальность уровнем.

Шаг 2: Подключение питающего кабеля

От распределительной коробки проложите кабель к начальной точке шинопровода. Используйте гофру для защиты кабеля в местах, где он открыт. На конце оставьте запас 15–20 см для удобства подключения.

Шаг 3: Подключение к шине

Снимите крышку шинопровода в месте подключения. Подключите фазный провод (коричневый) к соответствующей контактной шине, нулевой (синий) — к нулю. При наличии заземления (жёлто-зелёный) подключите его к корпусу, если это предусмотрено конструкцией.

Шаг 4: Фиксация и изоляция

После подключения закройте крышку шинопровода. Все соединения должны быть плотными, без оголённых участков. Используйте термоусадку на скрутках, если применяете колпачки СИЗ.

Шаг 5: Проверка и включение

Убедитесь, что все светильники сняты с шины (на время теста). Включите автомат в щитке. Проверьте наличие напряжения на контактных полосах с помощью мультиметра. Если всё в порядке — можно устанавливать светильники.

Установка трекового светильника на шину: нюансы фиксации

После подключения шинопровода к сети можно устанавливать светильники. Большинство моделей крепятся с помощью защёлки или поворотного механизма.
Процесс установки:

1. Отключите питание на время монтажа (по правилам безопасности).
2. Возьмите светильник и совместите его контактную группу с направляющими шины.
3. Аккуратно вставьте и зафиксируйте — обычно слышен щелчок.
4. Проверьте устойчивость: светильник не должен болтаться.
5. Включите питание и протестируйте работу.

Некоторые модели позволяют регулировать угол поворота и направление света. Убедитесь, что механизм плавный, без заеданий. Современные светильники могут иметь встроенные драйверы для LED-ламп, поэтому важно не превышать максимальную мощность на одну точку.
Если используется система умного дома, проверьте совместимость светильника с протоколом управления (например, DALI, Zigbee или Bluetooth). В этом случае подключение может включать дополнительный блок управления, который монтируется в распределительной коробке или рядом с шинопроводом.

Распространённые ошибки и как их избежать

Ошибка 1: Подключение разных фаз к одному светильнику

Некоторые мастера путают контакты в двухфазной системе, подключая светильник сразу к двум фазам. Это приводит к короткому замыканию. Решение — чётко маркировать провода и использовать цветовую кодировку.

Ошибка 2: Превышение допустимой нагрузки

Шинопровод имеет ограничение по суммарной мощности. Например, для однофазной шины длиной 4 м и сечением 2,5 мм² допустимая нагрузка — до 600 Вт. Превышение вызывает перегрев и выход из строя.

Ошибка 3: Негерметичное соединение шин

При стыковке отрезков шины используются муфты. Если они плохо закреплены, возможен плохой контакт, искрение и перегрев. Решение — использовать фирменные муфты и проверять соединение после сборки.

Ошибка 4: Отсутствие заземления в металлических системах

Металлический корпус шинопровода должен быть заземлён. Пренебрежение этим правилом создаёт риск поражения током при пробое изоляции.

Ошибка 5: Монтаж без проекта

Без предварительной схемы легко ошибиться в количестве светильников, их расположении и управлении. Это приводит к неудобству эксплуатации. Всегда составляйте план.

Эксплуатация и техническое обслуживание трековых систем

Правильная эксплуатация продлевает срок службы шинопровода и светильников. Рекомендуется проводить профилактические проверки раз в 6–12 месяцев.
Что включает техническое обслуживание:

• Визуальный осмотр на наличие повреждений, следов нагрева;
• Проверка затяжки контактных соединений;
• Очистка контактных полос от пыли и окислов;
• Тестирование всех светильников на работоспособность;
• Проверка заземления мультиметром.

Пыль и грязь снижают качество контакта. Для очистки используйте сухую мягкую ткань или кисточку. Не применяйте воду или агрессивные растворители.
Если светильник перестал работать, сначала проверьте его на другом участке шины. Если работает — проблема в контакте. Если нет — возможно, вышел из строя драйвер или светодиодная матрица.

Экспертное мнение

При проектировании трековой системы главное — соблюдать баланс между функциональностью и безопасностью. Шинопровод должен соответствовать нагрузке, а подключение — нормам ПУЭ. Особенно важно учитывать тепловой режим: длинные непрерывные участки с высокой плотностью светильников требуют усиленного охлаждения.
Современные трековые системы всё чаще интегрируются в умные дома. Это позволяет не только включать/выключать свет, но и создавать сцены, управлять яркостью и цветовой температурой. Однако такие решения требуют дополнительной настройки и совместимости оборудования.
Для коммерческих объектов рекомендуется использовать трёхфазные шины с возможностью дистанционного мониторинга нагрузки. Это помогает вовремя выявлять перегрузки и планировать техническое обслуживание.

Вопросы и ответы

Заключение

Подключение трекового светильника к шинопроводу — процесс, требующий внимания к деталям, знания типов шин и соблюдения правил электробезопасности. Правильно смонтированная система обеспечивает гибкое, надёжное и долговечное освещение.

• Определите тип шинопровода до начала монтажа.
• Соблюдайте правила подключения и не превышайте допустимую нагрузку.
• Используйте автомат защиты и заземление.
• Проводите регулярное техническое обслуживание.
• Планируйте систему заранее — это сэкономит время и деньги.
