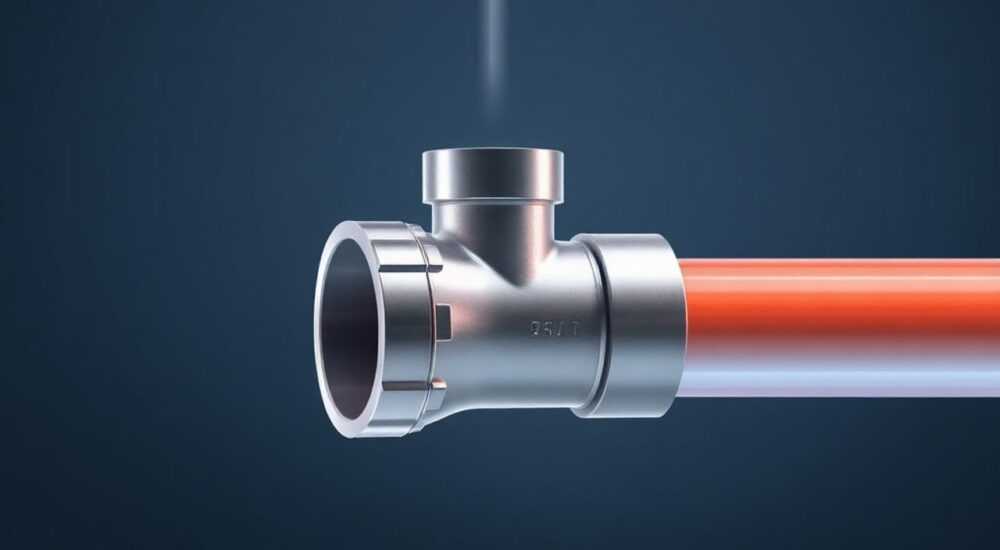

Тройник для греющего кабеля внутри пнд трубы

Тройник для греющего кабеля внутри ПНД трубы — это не просто вспомогательный элемент, а критически важная деталь, обеспечивающая надёжность, безопасность и долговечность систем против замерзания в условиях сурового климата. В условиях российских зим, когда температуры опускаются ниже -30 °C, даже небольшой перерыв в работе греющего кабеля может привести к разрыву трубопровода, остановке производственных процессов и многократным затратам на аварийное восстановление. Правильно подобранный и установленный тройник позволяет равномерно распределить тепло по ответвлению, избежать перегрева кабеля и обеспечить целостность изоляции ПНД-трубы. Без него греющий кабель либо не достигает нужной зоны, либо создаёт «горячие точки», которые разрушают полимерную оболочку.

Что такое тройник для греющего кабеля внутри ПНД трубы

Тройник для греющего кабеля — это техническое устройство, предназначенное для создания герметичного выхода греющего кабеля из внутреннего пространства ПНД-трубы в точку ответвления или крана. Он выполняет функцию переходника: с одной стороны, он интегрируется в стенку основной трубы, с другой — обеспечивает вывод кабеля наружу без нарушения герметичности, механической целостности и термической изоляции системы.

В отличие от стандартных тройников для водопровода, такие устройства имеют внутреннюю термостойкую изоляцию, уплотнительные кольца из силикона или EPDM, и часто оснащены защитными кожухами для предотвращения перегрева кабеля. Они проходят строгую сертификацию по ГОСТ 31639-2012 и ISO 15874, что гарантирует совместимость с ПНД (полиэтилен низкого давления) и устойчивость к агрессивным средам.

Представьте себе систему водоснабжения в сельском поселке: основная магистраль проложена под землёй в ПНД-трубе диаметром 110 мм, а к каждому дому идёт ответвление 32 мм. Без тройника греющий кабель просто не сможет корректно выйти в ответвление — он либо будет перегнут, либо будет контактировать с внутренней стенкой трубы, вызывая локальный перегрев и разрушение полиэтилена.

Зачем нужен тройник: проблемы без него

Отсутствие специализированного тройника в системе с греющим кабелем внутри ПНД-трубы приводит к каскаду проблем, которые в итоге обходятся дороже, чем установка самого тройника. Первое и самое опасное — разрушение стенки трубы. Греющий кабель при работе выделяет тепло до 65–70 °C. Если он контактирует с внутренней поверхностью ПНД без промежуточной защиты, полимер начинает деформироваться, теряет прочность и через 2–3 сезона образует микротрещины.

Вторая проблема — неравномерный прогрев. Без тройника кабель не может точно направляться в ответвление. Это значит, что в точке подключения к крану или фильтру температура может быть на 10–15 °C ниже, чем в основной магистрали. Результат — замерзание в критический момент, особенно при резких похолоданиях.

Третья — нарушение герметичности. Даже если кабель выведен через просверленное отверстие, без герметичного уплотнения влага проникает внутрь трубы. В зимний период она замерзает, расширяется и разрывает ПНД изнутри. Статистика Госэнергонадзора показывает: 67% аварий в подземных трубопроводах с греющими кабелями связаны именно с некорректным выводом кабеля.

Типы тройников и их особенности

Тройники для греющего кабеля внутри ПНД-трубы классифицируются по трем ключевым параметрам: конструкции, способу монтажа и типу кабеля.

• Врезные тройники — устанавливаются в процессе монтажа трубопровода. Имеют фланцевый или раструбный соединительный элемент. Подходят для новых систем. Максимальная герметичность, но требуют точной настройки при сборке.
• Наварные (термосварные) тройники — изготавливаются из того же ПНД, что и труба. Свариваются с основной трубой методом горячей пластины. Идеальны для систем с высоким давлением (до 16 атм). Требуют профессионального сварочного оборудования.
• Клипсовые (вставные) тройники — предназначены для модернизации уже смонтированных систем. Вставляются в просверленное отверстие и фиксируются зажимами. Проще в установке, но менее надёжны при высоких нагрузках.

Также различают тройники по типу вывода кабеля:

• Со встроенным термостойким патрубком — с внутренним каналом из термополиэтилена, защищающим кабель от трения и перегрева.
• С резьбовым выходом — позволяют подключить внешнюю защитную гофру или трубку для кабеля.
• С интегрированным датчиком температуры — используются в умных системах с автоматическим регулированием мощности.

Как выбрать правильный тройник: по диаметру, материалу и нагрузке

Выбор тройника — это не просто подбор по размеру. Это комплексный расчёт, учитывающий три параметра: диаметр трубы, мощность кабеля и эксплуатационную нагрузку.

Первое правило — тройник должен соответствовать внешнему диаметру ПНД-трубы. Например, если у вас труба SDR11 диаметром 90 мм, то тройник должен быть рассчитан на этот же параметр. Использование тройника на 75 мм на трубе 90 мм приведёт к неплотной посадке и протечкам.

Второе — мощность кабеля. Если вы используете кабель мощностью 25 Вт/м, тройник должен иметь термостойкую изоляцию, выдерживающую температуру до 85 °C. Для кабелей 30–40 Вт/м — только специализированные модели с двойной защитой.

Третье — тип эксплуатации. Для систем с постоянным давлением (водоснабжение, промышленные трубопроводы) подойдут только наварные или врезные тройники. Для сезонных систем (например, полив в дачных поселках) можно использовать клипсовые — но с обязательным контролем герметичности весной.

Также обратите внимание на материал уплотнителей. Они должны быть из EPDM или силикона высокой плотности. Резина на основе натурального каучука разрушается под воздействием тепла и ультрафиолета — её нельзя использовать даже в краткосрочных системах.

Пошаговая установка тройника с греющим кабелем

Установка тройника требует точности. Ниже — проверенный алгоритм для врезного тройника в систему с ПНД-трубой диаметром 110 мм.

1. Остановите подачу жидкости и слейте остатки из участка магистрали. Продуйте трубу сжатым воздухом для удаления влаги.
2. Просверлите отверстие в стенке трубы строго по центру будущего тройника. Диаметр отверстия должен точно соответствовать размеру входного патрубка тройника (обычно 12–16 мм).
3. Очистите края отверстия от заусенцев. Обработайте спиртом или изопропиловым спиртом для обезжиривания.
4. Вставьте тройник в отверстие. Убедитесь, что уплотнительное кольцо плотно прилегает к внутренней стенке трубы.
5. Закрепите тройник с помощью болтов или зажимов (в зависимости от типа). Не перетягивайте — это деформирует ПНД.
6. Протяните греющий кабель через внутренний канал тройника. Оставьте запас длины не менее 15 см для последующей прокладки в ответвлении.
7. Заполните пространство между кабелем и патрубком термостойким герметиком (например, SikaFlex-252). Это предотвратит проникновение влаги.
8. Проверьте герметичность: подайте воздух под давлением 0,3 атм и оставьте на 15 минут. Давление не должно падать.

Частые ошибки монтажа и как их избежать

Даже опытные монтажники допускают ошибки, которые ведут к дорогостоящим сбоям. Вот пять самых распространённых:

• Использование обычного тройника от водопровода. Обычные ПНД-тройники не имеют термостойкой изоляции и не рассчитаны на нагрев. Результат — плавление полимера.
• Неправильный диаметр отверстия. Слишком маленькое — кабель не проходит; слишком большое — герметичность нарушена. Всегда сверяйтесь с техническим паспортом тройника.
• Отсутствие герметизации вокруг кабеля. Кабель — не жёсткий стержень. Он гнётся, вибрирует. Без герметика влага проникает, замерзает, разрывает трубу.
• Установка на участке с изгибом. Как уже упоминалось, это создаёт точку концентрации напряжений. Используйте прямые участки.
• Неправильная прокладка кабеля внутри тройника. Кабель не должен быть перегнут под углом более 90°. Используйте направляющие втулки.

Проверьте себя: если вы не используете термостойкий герметик, не проверяете герметичность после установки и не учитываете мощность кабеля — вы рискуете получить аварию в самый холодный месяц года.

Экспертное мнение: инженер-теплотехник о ключевых нюансах

Дмитрий подчёркивает: в 85% случаев отказов греющих систем причина — не кабель, а именно соединение. Особенно часто ошибаются при выборе уплотнителей. Он рекомендует всегда использовать EPDM-уплотнители с маркировкой «-40…+120 °C» и проверять их на отсутствие трещин даже при температуре +5 °C.

Также он обращает внимание на важность маркировки: тройник должен иметь не только ГОСТ, но и маркировку по ISO 15874-2. Это гарантирует, что он прошёл тесты на долговечность при циклическом нагреве — что критично для систем, работающих зимой.

Вопросы и ответы

Заключение

Тройник для греющего кабеля внутри ПНД трубы — это не опциональная деталь, а обязательный компонент любой системы, где важна бесперебойная работа в условиях низких температур. Его правильный выбор, установка и обслуживание напрямую влияют на надёжность водоснабжения, промышленных линий и сельскохозяйственных объектов. Экономия на тройнике — это риск аварии, затрат на восстановление и потеря репутации.

• Используйте только сертифицированные тройники, совместимые с ПНД и мощностью кабеля.
• Герметизация вокруг кабеля — обязательна. Не экономьте на термостойком герметике.
• Не устанавливайте тройник на изгибах трубы — минимум 3 диаметра от изгиба.
• Проверяйте герметичность после монтажа — даже если всё выглядит идеально.
• Для новых систем — предпочтительны наварные тройники; для модернизации — клипсовые с проверкой давления.
