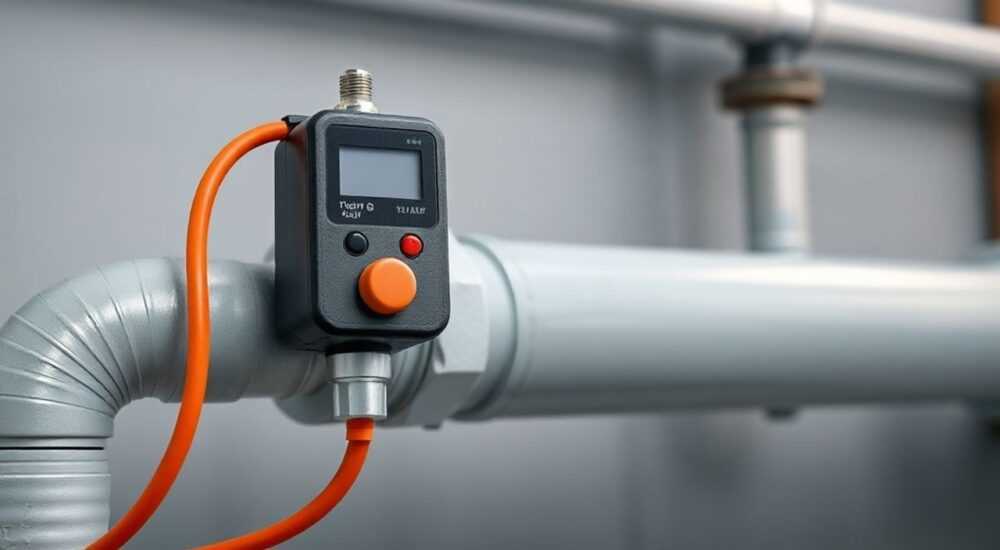

Труба с греющим кабелем

Труба с греющим кабелем — это инженерное решение для предотвращения замерзания трубопроводов в условиях низких температур. Оно особенно актуально для водоснабжения, канализации и других систем, прокладываемых вне отапливаемых помещений. Такая система сочетает в себе обычную трубу и электрический нагревательный кабель, который поддерживает плюсовую температуру внутри.

Системы обогрева трубопроводов становятся неотъемлемой частью инфраструктуры в регионах с суровыми зимами. Особенно остро эта проблема стоит для автономных водопроводов на дачах, загородных домах и промышленных объектах. Замерзание воды в трубах может привести не только к прекращению подачи воды, но и к разрушению самих труб из-за расширения льда. Это вызывает дорогостоящие ремонты и простои. Решением является использование саморегулирующегося или резистивного греющего кабеля, установленного непосредственно на трубу и закрытого слоем теплоизоляции.

Что такое труба с греющим кабелем: принцип работы

Труба с греющим кабелем — это комбинированная система, в которой по внешней поверхности трубы (иногда внутри) проложен электрический кабель, выделяющий тепло при подключении к сети. Основная задача — компенсировать теплопотери и не допустить замерзания жидкости внутри. Такие системы работают круглосуточно в холодный период, автоматически включаясь при понижении температуры.
Принцип действия основан на преобразовании электрической энергии в тепловую. Кабель равномерно нагревает стенку трубы, а через неё — содержимое. Чтобы тепло не рассеивалось в окружающую среду, труба обязательно утепляется специальной теплоизоляцией. Без неё эффективность обогрева падает в разы, а расход электроэнергии возрастает.
Существуют два режима работы: постоянный и термостатический. В первом случае кабель работает всегда, когда есть напряжение. Во втором — управление осуществляется через терморегулятор, который включает нагрев только при температуре ниже заданного порога (обычно +2…+5 °C). Это позволяет сэкономить до 40% электроэнергии.

Как передаётся тепло?

Тепло передаётся от кабеля к трубе через прямой контакт. Для лучшей теплопередачи рекомендуется использовать алюминиевую ленту или термопроводный клей, которые увеличивают площадь соприкосновения. Далее тепло распространяется по металлу или пластику трубы и передаётся жидкости конвекцией. Важно, чтобы кабель был равномерно закреплён, без перегибов и перехлёстов.

Типы греющих кабелей: сравнение и выбор

Выбор подходящего греющего кабеля — ключевой этап в организации защиты трубопровода. На рынке представлены две основные категории: резистивные и саморегулирующиеся. Отличаются они конструкцией, стоимостью, эффективностью и сроком службы.
Резистивные кабели имеют постоянное сопротивление и выделяют одинаковое количество тепла по всей длине. Они дешевле, но менее удобны в эксплуатации. Саморегулирующиеся кабели меняют мощность в зависимости от температуры окружающей среды: чем холоднее — тем больше нагрев. Это делает их более экономичными и безопасными.

Когда что выбирать?

Резистивные кабели оправданы в простых, коротких участках с постоянной нагрузкой — например, подогрев водопровода в колодце. Саморегулирующиеся предпочтительны для сложных трасс, труб большого диаметра или систем с риском локального переохлаждения. Также они лучше подходят для внутреннего монтажа (внутри трубы), где важна безопасность.

Где применяется: сферы использования и требования

Область применения труб с греющим кабелем широка. Это не только бытовые водопроводы, но и промышленные, канализационные, пожарные и технологические системы. Главное условие — необходимость поддержания положительной температуры в трубопроводе при отрицательных температурах окружающей среды.
В частном секторе чаще всего греют:

• Водопроводные трубы от скважины до дома;
• Канализационные стояки на улице;
• Дренажные системы;
• Трубы полива и пожарного резерва.

На производстве такие системы используются для транспортировки вязких сред (мазут, масла), предотвращения кристаллизации химикатов и защиты противопожарных магистралей. Требования к монтажу здесь строже: нужны сертифицированные материалы, взрывозащита, автоматическое управление.

Особенности установки в разных условиях

Для подземных трубопроводов кабель монтируется сверху трубы, чтобы тепло поднималось вверх и равномерно распределялось. При наружной прокладке — по всей окружности или спирально. Внутри трубы кабель устанавливается только при использовании герметичных муфт и специальных протяжных устройств.

Как установить греющий кабель: пошаговая инструкция

Правильный монтаж — залог долгой и безопасной работы системы. Ниже приведён алгоритм для внешнего обогрева пластиковой или металлической трубы.

1. Подготовка поверхности: очистите трубу от грязи, ржавчины и острых кромок. При необходимости зашкурьте и обезжирьте.
2. Установка термодатчика: закрепите датчик на противоположной стороне от кабеля, зафиксировав алюминиевой лентой.
3. Прокладка кабеля: начните от источника питания. Укладывайте прямолинейно или по спирали с шагом 10–25 см (зависит от мощности и диаметра трубы).
4. Фиксация: используйте стекловолоконную или ПВХ-ленту. Не применяйте металлические хомуты — они повреждают изоляцию.
5. Подключение к сети: заведите кабель в распределительную коробку, подключите через УЗО и терморегулятор.
6. Монтаж теплоизоляции: наденьте скорлупу или цилиндры из пенополиуретана, минеральной ваты или ЭППС. Стыки проклейте армированным скотчем.
7. Тестирование: включите систему на 1–2 часа, проверьте нагрев и работу термостата.

Варианты укладки

• Прямая прокладка: кабель идёт вдоль трубы. Подходит для малых диаметров (до 40 мм).
• Спиральная намотка: увеличивает площадь нагрева, применяется для труб >50 мм или в условиях сильных морозов.
• Внутритрубный монтаж: кабель заводится внутрь трубы через сальник. Используется при невозможности внешнего доступа.

Распространённые ошибки монтажа и как их избежать

Даже качественные материалы могут выйти из строя при неправильной установке. Вот самые частые ошибки:

• Отсутствие теплоизоляции: без утепления до 60% тепла уходит в воздух. Система будет работать, но с огромным перерасходом энергии.
• Использование металлических хомутов: они пережимают кабель и повреждают изоляцию, что приводит к КЗ.
• Неправильный выбор мощности: слишком слабый кабель не справится с морозами, слишком мощный — перегреет трубу.
• Игнорирование терморегулятора: постоянный нагрев без учета температуры окружающей среды бессмысленно тратит деньги.
• Перехлёст кабеля (для резистивных): создаёт «горячие точки», приводящие к перегреву и выходу из строя.

Важность теплоизоляции: почему без неё нельзя

Теплоизоляция — не просто дополнение, а обязательный элемент системы. Без неё даже самый мощный кабель не сможет эффективно поддерживать температуру. Теплопотери в открытом воздухе слишком велики, особенно при ветре и минусовых температурах.
Качественная изоляция снижает потребление энергии в 2–3 раза. Например, труба диаметром 50 мм с кабелем 30 Вт/м без утепления может потребовать 60 Вт/м при -20 °C. С утеплением из 30 мм пенополиуретана достаточно 15–20 Вт/м.
Лучшие материалы для изоляции:

• Пенополиуретан (ППУ): высокая эффективность, долговечность, влагостойкость.
• ЭППС (экструдированный пенополистирол): прочный, не впитывает воду.
• Минеральная вата: дешевле, но требует гидроизоляции.

Энергопотребление и экономия: сколько стоит обогрев

Стоимость эксплуатации зависит от длины трубы, мощности кабеля, продолжительности отопительного сезона и тарифа на электричество. Например, участок 20 метров с кабелем 20 Вт/м при работе 5 месяцев в году (150 дней) потребляет:
20 м × 20 Вт = 400 Вт/ч = 0.4 кВт/ч
0.4 кВт/ч × 24 ч × 150 дней = 1440 кВт·ч
При тарифе 6 руб/кВт·ч это около 8640 рублей в год. Однако при использовании терморегулятора реальное время работы может составлять 30–50%, снизив расход до 3000–5000 рублей.

Экспертное мнение

При выборе и монтаже системы обогрева трубопровода следует руководствоваться несколькими ключевыми принципами. Во-первых, необходимо проводить теплотехнический расчёт: учитывать диаметр трубы, минимальную температуру, скорость потока и материал изоляции. Во-вторых, предпочтение стоит отдавать саморегулирующимся кабелям — они безопаснее и эффективнее в долгосрочной перспективе.
Автоматизация — ещё один важный аспект. Современные системы позволяют удалённо контролировать состояние обогрева через Wi-Fi-реле, получать уведомления о сбоях и управлять включением с телефона. Это особенно актуально для удалённых объектов.
Не стоит экономить на комплектующих. Дешёвые терморегуляторы, некачественная изоляция и отсутствие УЗО могут привести к авариям. Лучше сразу смонтировать систему с запасом по мощности и возможностью модернизации.

Вопросы и ответы

Заключение

Труба с греющим кабелем — это надёжное и технологичное решение для защиты трубопроводов от замерзания. Оно особенно важно в условиях сурового климата и для объектов с непостоянным использованием. Главное — не просто купить кабель, а организовать полноценную систему с учётом всех факторов: типа трубы, климата, длины трассы и требований к безопасности.

• Используйте саморегулирующийся кабель для большей эффективности и безопасности.
• Никогда не монтируйте систему без качественной теплоизоляции.
• Подключайте через терморегулятор — это сэкономит до 40% электроэнергии.
• Регулярно проверяйте состояние кабеля и изоляции.
• Для сложных участков предусмотрите резервные зоны обогрева.
