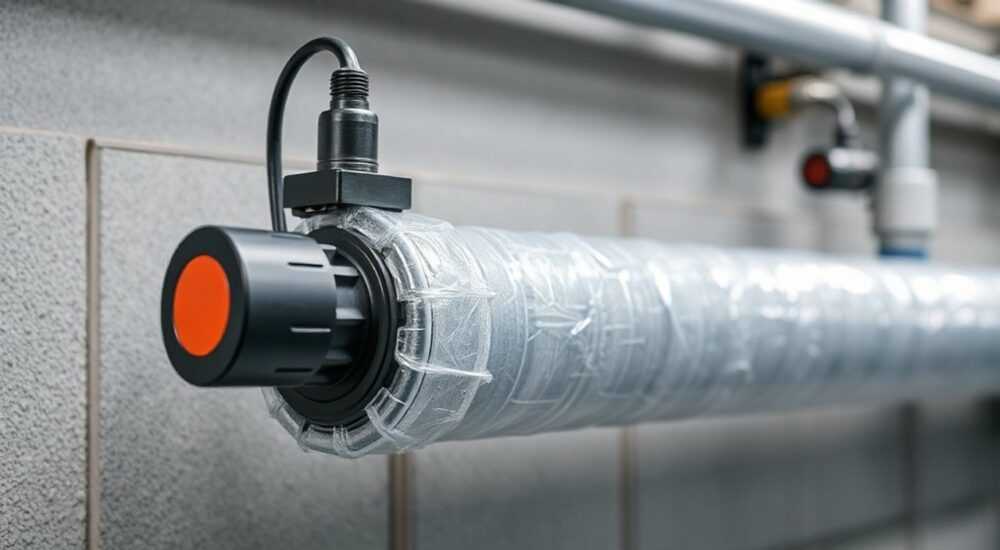

Труба в теплоизоляции ппу

Трубы в теплоизоляции ППУ — это современное решение для систем теплоснабжения, обеспечивающее высокую энергоэффективность, долгий срок службы и минимальные потери тепла. Такие трубы представляют собой стальной трубопровод, покрытый слоем пенополиуретана (ППУ) и защитной оболочкой из полиэтилена или стали. Благодаря многослойной конструкции они идеально подходят для прокладки как в земле, так и на открытом воздухе, выдерживая экстремальные температуры и агрессивные условия.

Что такое труба в теплоизоляции ППУ

Труба в теплоизоляции из пенополиуретана (ППУ) — это готовое к монтажу изделие, состоящее из трех основных слоёв: внутренней стальной трубы, среднего слоя теплоизоляции и внешней защитной оболочки. Такая конструкция разработана для минимизации теплопотерь при транспортировке горячей воды или пара в системах централизованного и автономного отопления. Технология применяется с 1970-х годов, но получила широкое распространение только в последние два десятилетия благодаря улучшению качества материалов и методов производства.

ППУ — это синтетический материал с закрытопористой структурой, который обладает низкой теплопроводностью и высокой механической прочностью. Он наносится на стальную трубу методом напыления или заливки в форму, после чего сразу же покрывается защитным кожухом. Это исключает попадание влаги и повреждение изоляции ещё до установки.

Подобные трубы производятся на специализированных заводах по точным техническим характеристикам, что обеспечивает высокую степень стандартизации. Они доступны в диаметрах от 25 до 1420 мм и могут использоваться как для бытовых, так и для промышленных нужд. Основная цель — сохранить температуру теплоносителя на максимально возможном уровне на всём протяжении трассы.

Устройство и конструкция: как устроена система

Конструкция трубы в ППУ состоит из нескольких функциональных слоёв, каждый из которых выполняет свою задачу. Внутренний слой — это стальная труба, которая может быть бесшовной, электросварной или водогазопроводной (ВГП). Её диаметр и толщина стенки выбираются в зависимости от давления и температуры в системе.

Средний слой — это собственно пенополиуретановая изоляция. Его толщина варьируется от 20 до 100 мм и зависит от диаметра трубы и условий эксплуатации. ППУ имеет коэффициент теплопроводности около 0,027–0,035 Вт/(м·К), что делает его одним из самых эффективных теплоизоляторов среди полимерных материалов.

Наружный слой — защитная оболочка. Она предохраняет ППУ от механических повреждений, ультрафиолета и влаги. Чаще всего используется полиэтилен низкого давления (ПНД), но для особо сложных условий применяют стальные оболочки. Также встречаются комбинированные варианты — сталь с полимерным покрытием.

Виды оболочек

• Полиэтиленовая (ПНД): легкая, гибкая, устойчивая к коррозии. Подходит для подземной прокладки без канала.
• Стальная: прочная, огнестойкая, используется при высоких температурах и в условиях повышенной нагрузки.
• Алюминиевая фольга: применяется редко, в основном для поверхностной прокладки внутри помещений.

В некоторых моделях предусмотрена сигнальная проволока, встроенная в слой ППУ. Она позволяет контролировать целостность изоляции: при повреждении и попадании влаги сопротивление цепи падает, и система подаёт сигнал на диспетчерский пункт.

Преимущества использования труб ППУ

Основное преимущество труб с ППУ-изоляцией — это энергоэффективность. По данным НИИ «Сантехники», такие системы теряют до 80% меньше тепла по сравнению с неизолированными трубами. Это напрямую влияет на экономию топлива и снижение затрат на отопление.

Ещё одно важное достоинство — скорость монтажа. Поскольку изоляция уже нанесена на заводе, не требуется дополнительное утепление на стройплощадке. Это сокращает сроки работ и исключает ошибки при самостоятельной теплоизоляции. Монтаж можно выполнять даже при отрицательных температурах — ППУ не боится холода.

Трубы ППУ устойчивы к коррозии, особенно если используется полиэтиленовая оболочка. Стальная труба защищена от контакта с грунтом и влагой, что значительно продлевает её срок службы. Кроме того, материал ППУ биологически инертен — на нём не развивается плесень и грибок.

Также стоит отметить простоту диагностики. При наличии сигнального провода можно быстро обнаружить место утечки или повреждения изоляции. Это особенно важно для подземных сетей, где поиск неисправностей традиционно занимает много времени и сил.

Области применения: где и зачем используются

Наиболее распространённая сфера — централизованное теплоснабжение. Трубы ППУ активно применяются при строительстве и реконструкции тепловых сетей в городах и посёлках. Их прокладывают как в траншеях, так и бесканальным способом, что снижает объём земляных работ.

В частном строительстве такие трубы используются для подключения котельных, бань, теплиц и других объектов, удалённых от основного источника тепла. Например, при подводе тепла от котельной к дому на расстоянии 50 метров использование ППУ-труб оправдано с экономической точки зрения уже через несколько отопительных сезонов.

Промышленные предприятия применяют трубы ППУ для транспортировки пара и горячей воды в цехах. Здесь важны высокая надёжность и устойчивость к перепадам давления. Также такие трубы используются в системах кондиционирования и холодоснабжения — при правильной изоляции они предотвращают образование конденсата.

Как выбрать правильно: ключевые параметры

Выбор трубы ППУ начинается с определения диаметра и рабочего давления. Диаметр должен соответствовать гидравлическому расчёту системы — слишком узкая труба вызовет повышенное сопротивление, слишком широкая — увеличит стоимость без необходимости.

Следующий шаг — выбор типа оболочки. Для подземной прокладки в грунте с нормальной агрессивностью подойдёт ПНД. Если есть риск механических повреждений (например, в местах проезда техники), лучше выбрать сталь. В условиях высокой влажности или при прокладке в болотистой местности — только стальная оболочка.

Обратите внимание на толщину изоляции. Она должна рассчитываться по методике СП 60.13330.2012 с учётом температуры теплоносителя, температуры грунта и глубины прокладки. Производители предлагают стандартные решения, но для сложных участков желательно заказать индивидуальный расчёт.

На что обратить внимание при покупке

• Наличие сертификатов соответствия (ГОСТ Р 56827-2015).
• Целостность защитной оболочки — нет ли трещин, вмятин, следов перегрева.
• Дата изготовления — ППУ со временем может немного терять свойства, хотя и медленно.
• Наличие сигнального провода — полезно для крупных сетей.

Монтаж и технология прокладки: пошагово

Правильный монтаж — залог долгой и надёжной работы. Первый этап — подготовка трассы. Дно траншеи должно быть очищено от камней и острых предметов. Желательно уложить песчаную подушку толщиной 10–15 см.

Далее укладываются трубы. Их соединяют сваркой — стык стальных труб обязательно должен быть герметичным. После сварки стык необходимо утеплить. Это делается с помощью специальных муфт из ППУ или напыления изоляции на месте.

1. Подготовка стыка: зачистка, обезжиривание.
2. Установка защитной муфты (если используется).
3. Заливка ППУ-пены через технологическое отверстие.
4. Контроль заполнения (по выходу пены).
5. Закупорка отверстий, проверка герметичности.

При бесканальной прокладке трубы засыпаются песком на 20–30 см выше уровня трубы, затем обычным грунтом. Не используйте щебень или строительный мусор — это может повредить оболочку.

Ошибки при выборе и монтаже: как их избежать

Одна из самых частых ошибок — выбор слишком тонкой изоляции для климатических условий. Например, в северных регионах России толщина ППУ должна быть увеличена на 20–30%, иначе потери тепла будут значительными.

Ещё одна проблема — использование труб с повреждённой оболочкой. Даже небольшая царапина может привести к попаданию влаги, разрушению изоляции и коррозии стальной трубы. Перед монтажом обязательно осматривайте каждую трубу.

Некачественная заделка стыков — частая причина аварий. Если сварной шов плохо утеплён, в этом месте образуется «мостик холода», и температура падает. Со временем влага проникает внутрь, что ускоряет разрушение.

Типичные ошибки

• Прокладка без песчаной подушки — риск повреждения оболочки.
• Использование некачественной сварки — утечки теплоносителя.
• Отсутствие сигнального контроля на длинных трассах — трудности с диагностикой.
• Неправильный выбор диаметра — гидравлические потери или перерасход материалов.

Экспертное мнение

По её словам, будущее — за интеллектуальными системами с датчиками контроля влажности и температуры. Уже сейчас на крупных объектах внедряются решения, где каждый участок трубы связан с центральной системой мониторинга. Это позволяет оперативно реагировать на утечки и предотвращать аварии.

Вопросы и ответы

Заключение

Труба в теплоизоляции ППУ — это современный, надёжный и экономически выгодный выбор для любых систем теплоснабжения. Благодаря многослойной конструкции она обеспечивает минимальные теплопотери, длительный срок службы и простоту монтажа. При правильном выборе и соблюдении технологии укладки такие трубы прослужат десятилетия без серьёзного обслуживания.

• Трубы ППУ снижают теплопотери до 80% по сравнению с неизолированными аналогами.
• Монтаж быстрее и проще — изоляция уже нанесена на заводе.
• Срок службы — до 30 лет при соблюдении условий эксплуатации.
• Важно правильно выбрать диаметр, толщину изоляции и тип оболочки.
• Стоимость окупается за счёт экономии энергии уже через несколько лет.
