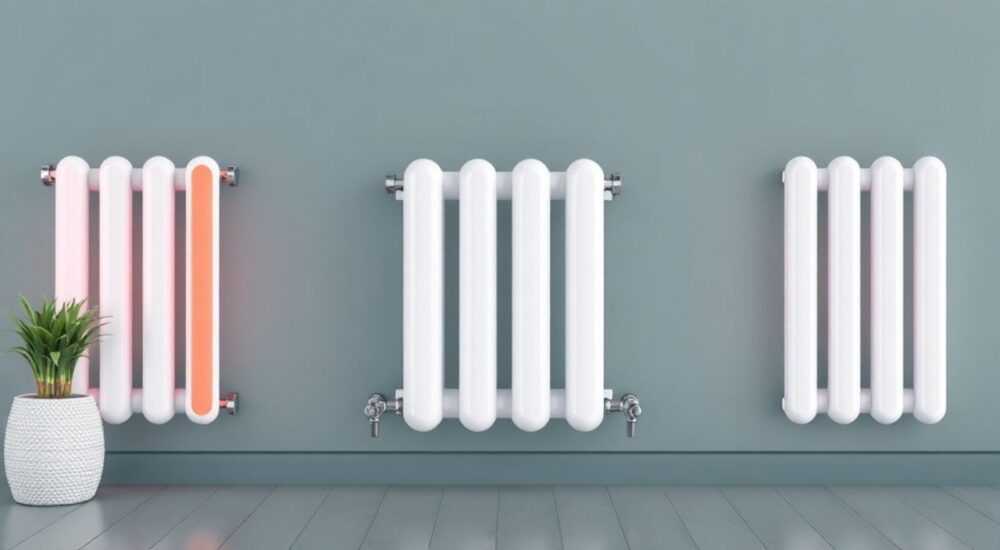

Трубчатые батареи отопления

Трубчатые батареи отопления — это современное решение для эффективного и долговечного обогрева помещений, сочетающее высокую теплоотдачу, прочность и эстетичный внешний вид. В отличие от традиционных радиаторов, они состоят из цельносварных стальных труб, что обеспечивает повышенную устойчивость к гидроударам и высокому давлению в системе. Такие приборы особенно востребованы в многоквартирных домах с централизованным отоплением и в частных коттеджах, где важны надёжность и минимальные риски протечек.

Что такое трубчатые батареи отопления

Трубчатые радиаторы — это тип стальных отопительных приборов, собранных из нескольких вертикальных или горизонтальных стальных труб, соединённых между собой сваркой. Конструкция может быть однорядной, двухрядной или трёхрядной, с дополнительными конвекционными пластинами для увеличения теплоотдачи. Благодаря цельному каркасу, такие батареи выдерживают давление до 15–25 атмосфер, что делает их идеальными для городских многоэтажек.

Основное применение — системы центрального отопления, где часто возникают гидроудары и перепады температур. Также они популярны в загородных домах с автономным отоплением, особенно при использовании стальных или нержавеющих трубопроводов. Производители предлагают широкий ассортимент: от компактных моделей под окно до высоких напольных решений.

Форма трубчатых батарей позволяет им равномерно распределять тепло по всей площади помещения. Тепло передаётся за счёт конвекции (движения воздуха) и инфракрасного излучения. Современные модели покрываются порошковой краской, устойчивой к царапинам и коррозии, и доступны в разных цветах — от классического белого до чёрного, серебристого и даже золотистого.

Устройство и принцип работы

Конструктивно трубчатый радиатор состоит из нескольких параллельных труб, соединённых коллекторами вверху и внизу. По этим трубам циркулирует теплоноситель — обычно вода или антифриз. Нагреваясь, трубы отдают тепло окружающему воздуху, создавая конвективные потоки.

Теплообмен усиливается за счёт оребрения — металлических пластин, приваренных к трубам. Они увеличивают площадь поверхности, с которой происходит теплоотдача. Чем больше рядов и пластин — тем выше мощность прибора. Стандартная толщина стали — 1,2–2 мм, что обеспечивает механическую прочность.

Принцип работы основан на естественной конвекции: холодный воздух снизу подходит к батарее, нагревается и поднимается вверх, создавая постоянный воздушный поток. Это способствует быстрому прогреву помещения и исключает «мертвые зоны» с застоем воздуха.

Типы конструкций

• Однорядные — простые модели с одним рядом труб, подходят для лёгкого обогрева.
• Двухрядные — с двумя рядами труб и перегородками, обеспечивают на 30–40% больше тепла.
• Трёхрядные — максимальная теплоотдача, используются в больших помещениях или с низкотемпературными системами.
• С конвекторами — оснащены дополнительными пластинами для ускорения нагрева воздуха.

Преимущества и недостатки трубчатых радиаторов

Каждый тип отопительных приборов имеет свои сильные и слабые стороны. У трубчатых батарей преобладают плюсы, особенно в условиях городской эксплуатации.

Преимущества

• Высокая прочность — сварная конструкция без резьбовых соединений минимизирует риски протечек.
• Устойчивость к давлению — выдерживают до 25 атм, что критично при гидроударах в ЦО.
• Быстрый нагрев — сталь быстро отдаёт тепло, помещение прогревается за 15–20 минут.
• Эстетика — гладкая поверхность, современный дизайн, возможность подобрать под интерьер.
• Долгий срок службы — при правильной эксплуатации — до 25 лет.

Недостатки

• Подверженность коррозии — при сливе воды из системы (летом) внутренняя поверхность может ржаветь.
• Ограничения по теплоносителю — несовместимы с некоторыми типами антифризов.
• Зависимость от качества монтажа — неправильная установка приводит к завоздушиванию и снижению КПД.
• Цена — дороже панельных радиаторов, особенно модели с декоративным покрытием.

Как выбрать подходящую модель

Правильный выбор зависит от нескольких факторов: площади помещения, типа системы отопления, давления в сети и дизайнерских предпочтений.

Первое — рассчитайте необходимую мощность. Стандарт: 100 Вт на 1 м² при высоте потолков до 3 м. Например, для комнаты 18 м² нужно 1800 Вт. Затем подберите модель по длине, высоте и числу рядов. Производители указывают теплоотдачу в паспорте — ориентируйтесь на неё.

Обратите внимание на межосевое расстояние — стандарт 500 мм, но есть модели на 300, 400 и 600 мм. Оно должно соответствовать разводке труб. Также важна схема подключения: боковое, нижнее или диагональное.

Рекомендации по выбору

• Для ЦО — выбирайте модели с рабочим давлением не менее 10 атм, лучше — 15–20 атм.
• Для частного дома — можно взять менее прочные, но с антикоррозийной защитой.
• Проверьте наличие сертификатов: ГОСТ Р, пожарной безопасности, гигиенического заключения.
• Отдайте предпочтение известным брендам: Purmo, Kermi, Viessmann, Global Style.

Сравнение с панельными и чугунными радиаторами

Чтобы понять, почему стоит выбрать трубчатые батареи, важно сравнить их с альтернативами.

Панельные радиаторы — дешевле, легче, но менее прочные. Они плохо переносят гидроудары и имеют меньший срок службы — до 15 лет. Зато их КПД выше при низких температурах, что выгодно для автономных систем.

Чугунные батареи — долговечны (до 50 лет), устойчивы к коррозии, но очень тяжёлые и медленно нагреваются. Их сложно монтировать, а дизайн ограничен классическими формами. В современных интерьерах они смотрятся устаревше.

Трубчатые — компромисс между прочностью, эффективностью и внешним видом. Они быстрее нагреваются, чем чугун, и надёжнее панельных. Однако требуют более аккуратного обращения при монтаже.

Монтаж и подключение

Установка трубчатых радиаторов требует точности и соблюдения технологии. Лучше доверить её профессионалам, особенно если речь идёт о подключении к централизованной системе.

Первый шаг — демонтаж старой батареи (если есть). Затем устанавливаются кронштейны по уровню, с учётом наклона в 1–2 мм для стока воздуха. Радиатор навешивается, подключается через запорную арматуру: шаровые краны и термостатические головки.

Обязательно установите кран Маевского для удаления воздуха. После подключения система заполняется водой медленно, чтобы избежать гидроудара. Проверьте все соединения на утечки.

Типовые ошибки монтажа

• Неправильная высота установки — слишком низко или высоко относительно подоконника.
• Отсутствие термоголовки — невозможность регулировать температуру.
• Плохая герметизация — использование ФУМ-ленты вместо пасты Unipak.
• Игнорирование воздушного клапана — завоздушивание снижает теплоотдачу на 20–30%.

Эксплуатация и уход

Правильная эксплуатация продлевает срок службы трубчатых радиаторов. Главное — не допускать длительного отсутствия воды внутри, особенно летом.

Если система остаётся заполненной — ничего делать не нужно. Если сливается — просушите батареи или используйте ингибиторы коррозии. Раз в год проверяйте краны, прокладки и состояние покрытия.

Очищайте пыль с помощью мягкой щётки или пылесоса. Не используйте абразивные чистящие средства — они повреждают краску. При необходимости протирайте влажной тканью с мыльным раствором.

Что нельзя делать

• Закрывать батарею плотными шторами — это снижает теплоотдачу на 20–40%.
• Сушить одежду на радиаторе — это вызывает коррозию и деформацию.
• Самостоятельно вскрывать коллекторы — можно повредить сварные швы.
• Использовать химически активные очистители — они разрушают покрытие.

Экспертное мнение

Вопросы и ответы

Заключение

Трубчатые батареи отопления — это надёжное, эффективное и стильное решение для современных жилых и коммерческих помещений. Их прочная сварная конструкция, устойчивость к высокому давлению и хорошая теплоотдача делают их предпочтительными в условиях централизованного отопления. При правильном выборе, монтаже и уходе они прослужат десятилетия, обеспечивая стабильный комфорт.

• Трубчатые батареи выдерживают высокое давление и гидроудары.
• Их теплоотдача зависит от числа рядов и наличия конвекторов.
• Для долгого срока службы важно не допускать сухого хранения.
• Монтаж требует точности и использования качественной арматуры.
• Регулярный уход и терморегуляция повышают эффективность на 20%.
