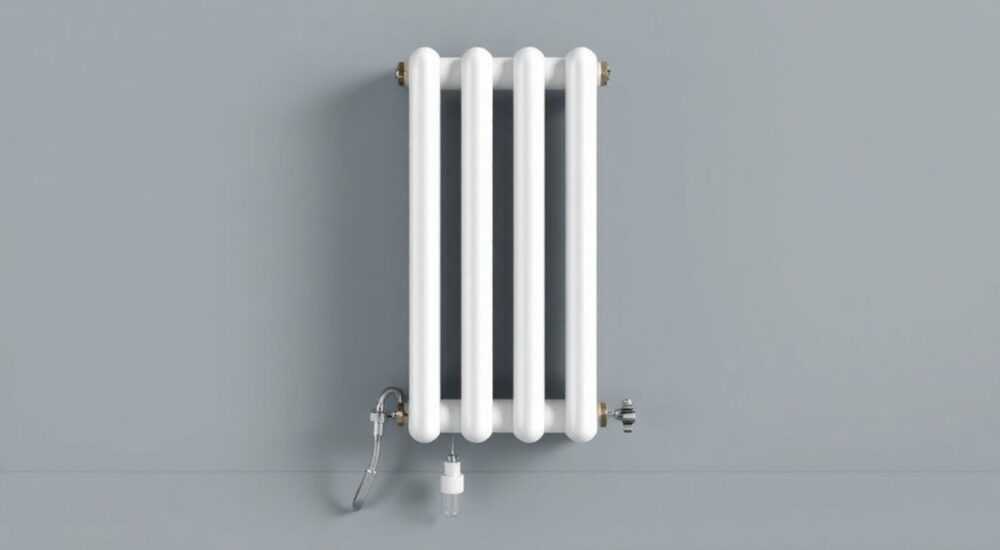

Трубчатый радиатор отопления вертикальный с нижним подключением

Вертикальные трубчатые радиаторы с нижним подключением — это современное решение для систем отопления, сочетающее высокую теплоотдачу, компактность и эстетичный внешний вид. Благодаря конструкции, при которой подводка труб скрыта в полу или стене, такие радиаторы идеально подходят для помещений с дизайнерским ремонтом, где важна чистота линий и минимализм. Они эффективно обогревают помещения за счёт конвекции и излучения, а нижнее подключение упрощает монтаж и делает систему менее заметной.

Что такое трубчатый радиатор отопления вертикальный с нижним подключением

Трубчатый радиатор — это отопительный прибор, состоящий из вертикально расположенных стальных труб, соединённых между собой коллекторами сверху и снизу. В отличие от панельных батарей, он обладает более высокой прочностью и способен выдерживать значительное давление в системе. Вертикальная конструкция позволяет размещать его в узких пространствах — вдоль колонн, в нишах или на маленьких участках стены. Нижнее подключение означает, что подача и обратка подводятся снизу, что обеспечивает скрытую прокладку трубопровода.
Такие радиаторы чаще всего используются в частных домах, квартирах с современным ремонтом и коммерческих помещениях, где важны как технические характеристики, так и внешний вид. Они совместимы с большинством типов систем отопления — однотрубных, двухтрубных, а также с теплыми полами при грамотной интеграции. Материал изготовления — преимущественно углеродистая сталь с многослойным покрытием, предотвращающим коррозию.
Радиаторы с нижним подключением проектируются с учётом гидродинамических особенностей. Чтобы избежать образования воздушных пробок, они оснащаются автоматическими воздухоотводчиками или требуют установки крана Маевского. Также важно правильно подобрать диаметр подводящих труб — обычно 1/2″ или 3/4″, чтобы не создавать избыточного сопротивления потоку теплоносителя.

Преимущества и недостатки вертикальных трубчатых радиаторов

Эти отопительные приборы завоевали популярность благодаря сочетанию функциональности и дизайна. Одним из главных плюсов является высокая теплоотдача при относительно небольших габаритах. За счёт увеличенной поверхности нагрева (множество труб) радиатор быстро прогревает воздух в помещении. Дополнительно усиливается конвекционный поток — тёплый воздух поднимается вверх, вытесняя холодный.
Другое преимущество — долговечность. Качественные стальные трубчатые радиаторы служат 25–30 лет при условии соблюдения норм эксплуатации. Они устойчивы к гидроударам, что критично для централизованного отопления в многоквартирных домах. Современные модели проходят испытания на давление до 13–16 бар, что значительно выше стандартного рабочего давления в сетях (6–9 бар).
Нижнее подключение добавляет эстетической ценности. Трубы не бросаются в глаза, не нарушают интерьер, а сам радиатор становится элементом декора. Это особенно важно в интерьерах в стиле лофт, минимализм или скандинавском, где каждая деталь на виду.
Однако есть и недостатки. Первый — более высокая стоимость по сравнению с чугунными или алюминиевыми аналогами. Второй — чувствительность к качеству теплоносителя. Если в воде много примесей, возможны засоры внутри узких каналов. Третий — сложность монтажа, требующего точной разметки и наличия доступа к нижней части радиатора.

• Высокая теплоотдача за счёт большой площади нагрева
• Долгий срок службы при правильной эксплуатации
• Эстетичный внешний вид и возможность скрытой прокладки труб
• Устойчивость к перепадам давления
• Сложность очистки внутренних каналов при засорении
• Необходимость в автоматическом воздухоотводчике

Устройство и принцип работы: как работает нижнее подключение

Конструктивно вертикальный трубчатый радиатор состоит из двух горизонтальных коллекторов — верхнего и нижнего — и ряда вертикальных труб, соединяющих их. Теплоноситель поступает через нижний коллектор, поднимается по трубкам, отдаёт тепло и возвращается обратно. При нижнем подключении подача и «обратка» подводятся к нижнему коллектору с одной или с двух сторон.
Принцип работы основан на естественной конвекции и тепловом излучении. Горячие трубы нагревают окружающий воздух, который поднимается вверх, создавая циркуляцию. Холодный воздух снизу поступает к радиатору, замыкая цикл. Эффективность зависит от высоты прибора — чем выше радиатор, тем больше разница температур и сильнее конвекционный поток.

Схемы подключения

1. Одностороннее нижнее подключение — подача и обратка подведены с одной стороны. Самый распространённый вариант, требует установки термостатического клапана и воздухоотводчика.
2. Перекрёстное подключение — подача снизу с одной стороны, обратка — снизу с противоположной. Обеспечивает более равномерный прогрев всех труб.
3. Симметричное подключение — используется редко, применяется при необходимости балансировки в сложных системах.

Как выбрать модель: ключевые параметры и критерии

Выбор начинается с расчёта необходимой тепловой мощности. Ориентировочно требуется 100 Вт на 1 м² при высоте потолков до 3 метров. Для точного расчёта учитывают климат региона, толщину стен, наличие утепления и количество окон. Производители указывают мощность в паспорте — она зависит от межосевого расстояния, количества труб и высоты радиатора.
Важно обратить внимание на рабочее и опрессовочное давление. В централизованных системах давление может достигать 9–12 бар, поэтому выбирайте модели с запасом — от 13 бар. Для автономных систем достаточно 6–8 бар. Также проверьте максимальную температуру теплоносителя — стандартно 110–130 °C.

На что смотреть при покупке

• Материал — сталь должна быть качественной, с антикоррозийной обработкой (например, двойное грунтование + порошковое покрытие).
• Гарантия — у надёжных брендов она составляет 10–15 лет.
• Комплектация — должен включать заглушки, кронштейны, воздухоотводчик или место под него.
• Сертификаты — наличие документов ГОСТ, ТР ТС, гигиенического сертификата.

Монтаж и подключение: пошаговая инструкция и типичные ошибки

Установка требует точности и соблюдения технологии. Начните с разметки — отметьте положение кронштейнов по уровню. Расстояние от пола до нижнего коллектора — минимум 100 мм, от стены — 50 мм. Используйте специальные кронштейны, рассчитанные на вес радиатора (особенно при высоких моделях).

Пошаговый алгоритм

1. Подготовьте место: демонтируйте старый радиатор, зачистите трубы.
2. Установите кронштейны и закрепите их дюбелями.
3. Подключите запорную арматуру: шаровые краны или термостатические головки.
4. Навесьте радиатор, подключите подводки с помощью накидных гаек.
5. Установите воздухоотводчик в верхнюю заглушку.
6. Проверьте герметичность, запустите систему, удалите воздух.

Частые ошибки:

• Неправильная разметка — перекос радиатора снижает эффективность.
• Отсутствие воздухоотводчика — приводит к шуму и плохому прогреву.
• Использование некачественных прокладок — риск протечек.
• Подключение без терморегулятора — невозможность контроля температуры.

Обслуживание и уход: как продлить срок службы

Регулярное обслуживание — залог долгой работы. Раз в год перед началом отопительного сезона проверяйте соединения на предмет протечек, очищайте поверхность от пыли. Пыль снижает теплоотдачу на 10–15%, особенно в нижней части, где скапливается больше всего загрязнений.
Раз в 3–5 лет рекомендуется проводить промывку системы. Для этого используется химическая промывка или гидропневматический метод. Это удаляет накипь и шлам, которые могут забить узкие каналы трубчатого радиатора. Промывку лучше доверять профессионалам — самостоятельные попытки могут привести к повреждению оборудования.
Если в системе наблюдается коррозия или высокая жёсткость воды, рассмотрите установку фильтра механической очистки на подачу. Это защитит не только радиатор, но и весь контур отопления — котёл, насосы, смесительные узлы.

Сравнение с другими типами отопительных приборов

Трубчатые радиаторы часто сравнивают с чугунными, алюминиевыми и биметаллическими аналогами. У каждого типа есть свои особенности.

Трубчатые модели занимают промежуточное положение: они дороже чугуна, но прочнее алюминия и современнее по дизайну. Главное преимущество — сочетание надёжности и визуальной лёгкости, что делает их идеальными для ремонта в современных интерьерах.

Экспертное мнение

При выборе отопительного прибора важно учитывать не только текущие потребности, но и перспективы развития системы. Вертикальные трубчатые радиаторы с нижним подключением — это инвестиция в комфорт и эстетику. Они хорошо вписываются в системы с автоматическим управлением, позволяют использовать термоголовки и интегрироваться в «умный дом».
Особое внимание уделяйте качеству монтажа. Даже самый дорогой радиатор будет работать неэффективно при неправильной установке. Убедитесь, что подводящие трубы имеют минимальное количество изгибов, а уклон направлен в сторону котла для естественной циркуляции.
Также стоит рассматривать возможность использования радиаторов как элемента дизайна. Современные модели выпускаются в разных цветах — белый, чёрный, серый, золотой. Некоторые производители предлагают покраску в любой оттенок RAL, что позволяет точно подобрать цвет под интерьер.

Вопросы и ответы

Заключение

Вертикальные трубчатые радиаторы с нижним подключением — это современное, эффективное и эстетически привлекательное решение для систем отопления. Они сочетают высокую теплоотдачу, долговечность и возможность скрытой прокладки труб, что особенно ценно в дизайнерских интерьерах. При правильном выборе и монтаже такие радиаторы становятся надёжным источником тепла на десятилетия.

• Трубчатые радиаторы обеспечивают высокую теплоотдачу и устойчивы к гидроударам.
• Нижнее подключение позволяет скрыть трубы и улучшить внешний вид помещения.
• Важно учитывать давление, температуру и качество теплоносителя при выборе модели.
• Правильный монтаж и регулярное обслуживание — залог долгой и эффективной работы.
• Интеграция с терморегуляторами и системами «умный дом» повышает комфорт и экономию.
