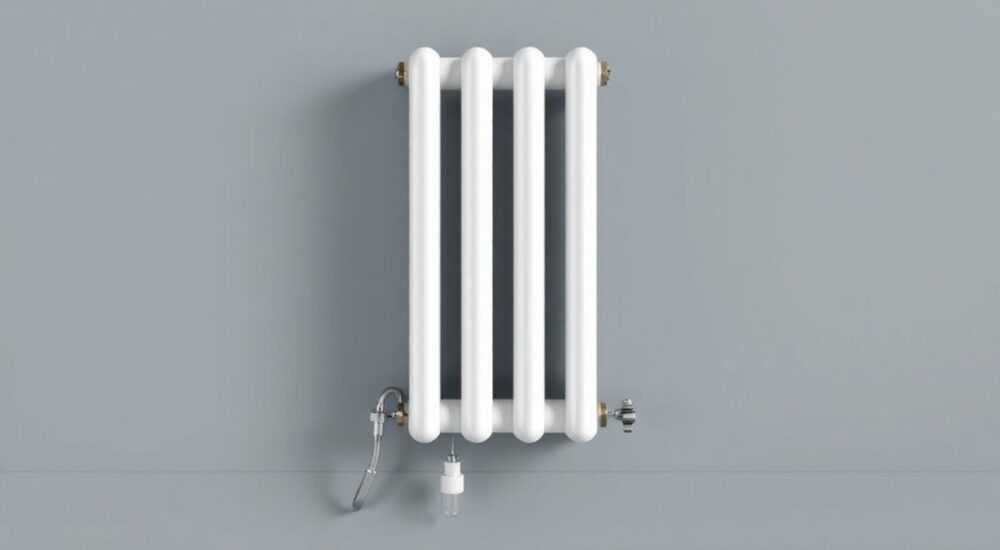

Трубчатый радиатор вертикальный нижнее подключение

Вертикальные трубчатые радиаторы с нижним подключением — это современное решение для систем отопления, сочетающее эстетику, эффективность и простоту монтажа. Благодаря компактной конструкции и скрытой разводке труб они идеально подходят для помещений с высокими требованиями к дизайну интерьера: квартир, офисов, апартаментов и загородных домов. Такие радиаторы обеспечивают равномерный прогрев воздуха за счёт конвекционного теплообмена и надёжно работают в условиях центрального и автономного отопления.

Преимущества трубчатых радиаторов с нижним подключением

Трубчатые радиаторы с вертикальной ориентацией и нижним подключением завоевали популярность благодаря сочетанию функциональности и стиля. Они особенно востребованы в проектах, где важна чистота линий и минимализм. В отличие от традиционных панельных или секционных батарей, такие устройства не требуют подводки труб сбоку, что позволяет спрятать коммуникации в полу или стене.

Одним из главных преимуществ является возможность интеграции в систему «теплый пол» или использовать как основной источник обогрева в помещениях с ограниченным пространством. Вертикальная конструкция способствует естественной конвекции: холодный воздух снизу засасывается, нагревается внутри колонн и выходит сверху, создавая эффективную тепловую завесу.

Кроме того, нижнее подключение упрощает ремонт и замену напольного покрытия — нет необходимости демонтировать радиатор при замене ламината или плитки. Это особенно актуально для арендного жилья и коммерческих объектов, где ремонты проводятся регулярно.

Устройство и принцип работы

Трубчатый радиатор состоит из нескольких вертикальных труб (обычно 2–6 рядов), соединённых с верхним и нижним коллекторами. В моделях с нижним подключением подача и обратка подводятся снизу, чаще всего через фитинги, встроенные в нижний коллектор. Это позволяет подключать радиатор к скрытой разводке без видимых труб.

Работает устройство по принципу конвекции и излучения. Горячий теплоноситель поступает в нижний коллектор, распределяется по вертикальным трубкам, нагревая их. Тепло передаётся окружающему воздуху, который поднимается вверх, вытесняя холодный. Этот процесс создаёт постоянный поток, обеспечивающий равномерный прогрев помещения.

Внутренняя поверхность труб часто покрывается защитным составом, предотвращающим коррозию, особенно в системах с некачественным теплоносителем. Некоторые производители используют двухслойное покрытие — внутренний антикоррозионный слой и внешний декоративный, устойчивый к механическим повреждениям.

Как работает гидравлика при нижнем подключении

При стандартном боковом подключении теплоноситель движется сверху вниз, обеспечивая эффективную циркуляцию. При нижнем подключении важно организовать правильный гидравлический режим. Для этого используются:

• клапаны с предварительной настройкой (регулировочные вентили);
• термостатические головки с возможностью настройки расхода;
• воздухоотводчики, встроенные в верхнюю часть радиатора.

Если система центрального отопления имеет высокое давление, рекомендуется выбирать модели с рабочим давлением не менее 10 бар. Для автономных систем достаточно 6–8 бар.

Как выбрать подходящий радиатор: ключевые параметры

Выбор вертикального трубчатого радиатора с нижним подключением зависит от множества факторов: площади помещения, типа системы отопления, дизайнерской концепции и бюджета. Ниже приведены основные критерии, на которые стоит обратить внимание.

Мощность и тепловая отдача

Мощность радиатора измеряется в ваттах (Вт) и должна соответствовать теплопотерям помещения. Усреднённо требуется 100 Вт на 1 м² при высоте потолков до 3 м. Однако для точного расчёта учитываются:

• качество утепления стен и окон;
• наличие внешних стен;
• климатическая зона;
• тип остекления.

Например, угловая комната в панельном доме может потребовать 120–130 Вт/м². Производители указывают тепловую мощность при дельте температур ΔT = 50°C (например, 75/65/20). Если ваша система работает с меньшей разницей, реальная мощность будет ниже.

Материал изготовления

Наиболее распространённые материалы:

• Сталь: легкая, доступная, хорошо передаёт тепло. Подходит для центрального и автономного отопления. Требует качественного теплоносителя.
• Нержавеющая сталь: устойчива к коррозии, долговечна, но дороже. Идеальна для агрессивных сред.
• Алюминий: высокая теплоотдача, но чувствителен к pH воды. Чаще используется в автономных системах.

Для центрального отопления предпочтительны стальные модели — они выдерживают гидроудары и перепады давления.

Количество рядов и диаметр труб

Чем больше рядов и диаметр труб — тем выше мощность и инерционность. Например:

Выбор зависит от высоты потолков и необходимой мощности. Для комнаты 12 м² с потолками 3 м подойдёт 3-рядный радиатор высотой 1.5 м.

Особенности монтажа и подключения

Монтаж трубчатого радиатора с нижним подключением требует точности и соблюдения технологии. Ошибки на этом этапе могут привести к снижению КПД, шуму в системе или протечкам.

Пошаговый алгоритм установки

1. Определите место установки. Радиатор должен находиться под окном или на внешней стене для формирования тепловой завесы.
2. Разметьте точки крепления. Используйте уровень и карандаш.
3. Установите кронштейны. Для вертикальных моделей обычно требуется 2–4 точки крепления.
4. Подключите подающую и обратную трубу через фитинги. Используйте уплотнительные ленты или ФУМ-ленту.
5. Закрепите радиатор на кронштейнах и подключите к системе.
6. Проверьте герметичность и удалите воздух через воздухоотводчик.

Типовые ошибки при монтаже

• Неправильный наклон: радиатор должен быть строго вертикальным. Отклонение более 1° нарушает конвекцию.
• Отсутствие воздухоотводчика: приводит к образованию воздушных пробок и снижению мощности.
• Игнорирование преднастройки клапанов: вызывает дисбаланс в системе, особенно при наличии нескольких радиаторов.
• Использование неподходящих фитингов: например, пластиковые для стальных радиаторов — риск протечки при высоком давлении.

Обслуживание и уход

Трубчатые радиаторы с нижним подключением практически не требуют обслуживания, но при правильном уходе срок службы увеличивается до 25 лет и более.

Рекомендуется:

• раз в год промывать радиатор от накипи и шлама, особенно в системах центрального отопления;
• проверять герметичность соединений перед началом отопительного сезона;
• очищать поверхность от пыли с помощью мягкой ткани и нейтральных моющих средств.

Не используйте абразивные чистящие средства — они повреждают покрытие и ускоряют коррозию. Также избегайте закрывать радиатор плотными шторами или экранами — это снижает теплоотдачу на 20–30%.

Сравнение с другими типами батарей

Как же вертикальные трубчатые радиаторы с нижним подключением выглядят на фоне альтернатив? Рассмотрим основные варианты.

Вывод: трубчатые вертикальные радиаторы проигрывают по цене, но выигрывают по дизайну, долговечности и совместимости с современными системами скрытой разводки.

Экспертное мнение

Она также отмечает, что ключевой тренд — это индивидуальные размеры и цвета. Производители всё чаще предлагают радиаторы под заказ: нестандартной высоты, с порошковым покрытием по RAL, и даже с подсветкой.

Вопросы и ответы

Заключение

Трубчатый радиатор с вертикальной ориентацией и нижним подключением — это не просто элемент отопления, а полноценный архитектурный элемент современного интерьера. Он сочетает высокую эффективность, долговечность и эстетику, решая задачи как технического, так и дизайнерского характера.

• Нижнее подключение идеально для скрытой разводки и ремонта полов.
• Трубчатые радиаторы обеспечивают равномерный прогрев за счёт конвекции.
• Материал — сталь, мощность — под площадь помещения, монтаж — с учётом гидравлики.
• Регулярное обслуживание продлевает срок службы до 25 лет.
• Тренд — интеграция в «умный дом» и индивидуальный дизайн.
