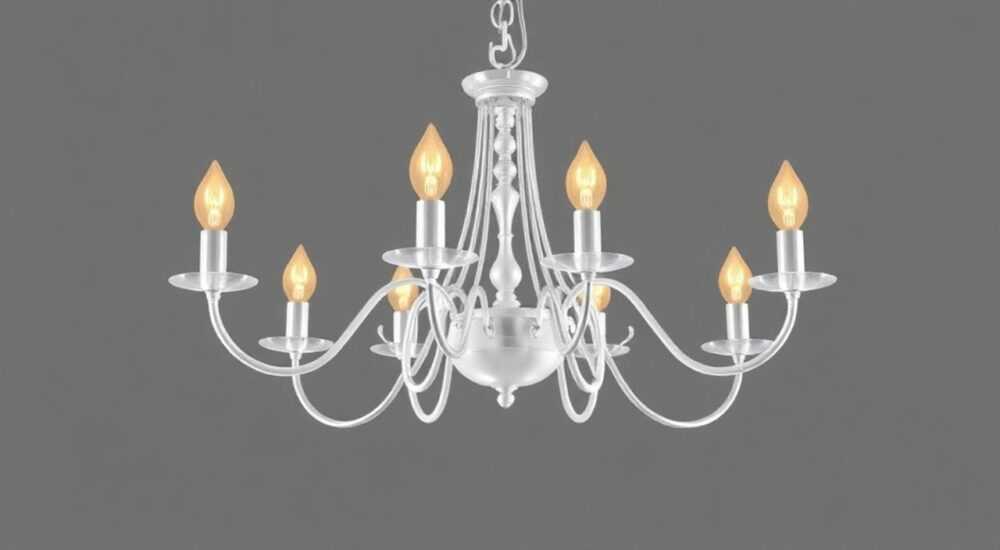

У 8 рожковой люстры как соединить провода

Подключение 8-рожковой люстры требует внимательного подхода к электрической схеме, особенно при наличии двухклавишного выключателя. Основная задача — правильно соединить провода от плафонов между собой и подключить их к питанию, соблюдая правила безопасности и цветовую маркировку. Главное правило: фазу подключают к центральному контакту каждого патрона, а ноль — к резьбовой части, чтобы избежать поражения током при замене ламп.

Особенности устройства 8-рожковой люстры

Люстра с восемью плафонами — это уже не просто источник света, а полноценный элемент интерьера, способный кардинально изменить восприятие пространства. Такие светильники часто устанавливают в гостиных, столовых или больших холлах, где требуется мощное и равномерное освещение. Каждый рожок имеет свой патрон, в который вкручивается лампа, и каждый из них подключен к общей электрической системе.

Конструктивно 8-рожковая люстра может быть выполнена по двум основным схемам: все плафоны работают одновременно или разделены на две группы. Второй вариант более популярен, так как позволяет регулировать уровень освещённости — например, включать только половину люстры вечером для создания уютной атмосферы. Это достигается за счёт использования двухклавишного выключателя.

Каждый патрон имеет два провода: фазный (L) и нулевой (N). В большинстве современных люстр провода имеют цветовую маркировку: коричневый, красный или белый — фаза, синий — ноль. У старых моделей возможна другая расцветка, поэтому важно проверять схему подключения, указанную в паспорте изделия. Также может присутствовать третий провод — заземление (жёлто-зелёный), который подключается к корпусу люстры, если он металлический.

Как определить группировку плафонов

Если люстра рассчитана на подключение через двухклавишный выключатель, производитель заранее может разделить плафоны на две группы — например, по 4 штуки. Однако иногда все 8 проводов идут отдельно, и группировку приходится выполнять самостоятельно. Для этого можно использовать мультиметр в режиме прозвонки, чтобы определить, какие патроны подключены к какому проводу.

Важно понимать, что группировка не должна быть случайной. Лучше всего чередовать включённые плафоны — например, 1, 3, 5, 7 в первой группе и 2, 4, 6, 8 во второй. Это обеспечит равномерное распределение света при частичном включении. Если объединить соседние рожки, могут возникнуть «тёмные» зоны в помещении.

Подготовка к подключению: инструменты и меры безопасности

Перед тем как приступить к соединению проводов, необходимо подготовить рабочее место и инструменты. Работа с электричеством требует максимальной концентрации и соблюдения техники безопасности. Даже при отсутствии опыта домашний мастер может справиться с задачей, если будет действовать пошагово и аккуратно.

Основные инструменты, которые понадобятся:

• Индикаторная отвёртка или мультиметр для проверки наличия напряжения;
• Кусачки или бокорезы для зачистки проводов;
• Отвёртки (крестовая и плоская);
• Клеммники WAGO или другие соединители;
• Изолента или термоусадка (по необходимости).

Перед началом работ обязательно отключите автомат на электрощитке, отвечающий за освещение в комнате. Повесьте табличку «Не включать!», чтобы случайно не включили питание другие члены семьи. Затем проверьте наличие напряжения в распределительной коробке потолка с помощью индикатора.

Проверка проводов на потолке

На потолке должно быть три или четыре провода:

• Фаза от первой клавиши выключателя;
• Фаза от второй клавиши;
• Общий ноль;
• Заземление (если есть).

Чтобы определить назначение каждого провода, включите обе клавиши выключателя и поочерёдно проверьте напряжение. Провод, на котором загорается индикатор при любой клавише — это общий ноль (редко, но бывает). На самом деле, фазные провода будут показывать напряжение только при включённой соответствующей клавише. Ноль — всегда без напряжения. Маркируйте провода изолентой или бирками, чтобы не перепутать.

Схема подключения 8-рожковой люстры

Правильная схема подключения — залог безопасной и долговечной работы люстры. При использовании двухклавишного выключателя все 8 плафонов делятся на две группы. Самый распространённый вариант — по 4 плафона в каждой группе. Это обеспечивает баланс нагрузки и эстетичный вид.

Сначала собираются нулевые провода. Все синие провода от патронов соединяются в одну общую клемму. Эта группа подключается к нулевому проводу на потолке. Фазные провода разделяются: первые четыре — к одной клемме, вторые четыре — к другой. Эти две фазные группы подключаются к двум отдельным фазным проводам с потолка, идущим от выключателя.

Если люстра подключается к одноклавишному выключателю, то все фазные провода объединяются в одну группу. В этом случае вся люстра будет включаться одновременно. Такой вариант проще, но менее функционален.

Пошаговый алгоритм подключения

1. Отключите питание на щитке.
2. Снимите крышку люстры и осмотрите провода.
3. Разделите 8 патронов на две группы по 4.
4. Соедините все синие (нулевые) провода в одну клемму.
5. Соедините фазные провода первой группы в отдельную клемму.
6. Соедините фазные провода второй группы — в другую клемму.
7. Подключите клеммы к соответствующим проводам на потолке.
8. Установите люстру на место и закрепите.
9. Включите питание и протестируйте работу.

Почему нельзя делать скрутки и типичные ошибки

Одна из самых распространённых ошибок — использование скруток вместо клеммников. Многие считают, что просто скрутить провода и замотать изолентой — достаточно. Но со временем такие соединения ослабевают, окисляются и начинают греться. Это прямой путь к перегреву, оплавлению изоляции и даже пожару.

Скрутки запрещены ПУЭ (Правилами устройства электроустановок) для соединения алюминиевых и медных проводов, а также при нагрузке выше 4 А. В случае с 8-рожковой люстрой суммарная мощность может легко превысить 400–600 Вт (особенно при использовании ламп накаливания), что создаёт значительную нагрузку.

Другие типичные ошибки:

• Перепутать фазу и ноль — это опасно, так как при замене лампы можно получить удар током;
• Не подключить заземление на металлическом корпусе — повышает риск поражения;
• Объединить фазы от двух групп — люстра будет гореть только одной клавишей;
• Использовать клеммы низкого качества — они могут оплавиться под нагрузкой.

Что делать, если нет клеммников?

Если под рукой нет WAGO, можно временно использовать винтовые клеммные колодки. Они менее удобны, но безопасны при правильной затяжке. Ни в коем случае не оставляйте оголённые провода и не используйте скрутки без дополнительной фиксации.

Соединительные элементы: клеммы, колодки, зажимы

Выбор соединителя играет ключевую роль в надёжности подключения. Сегодня на рынке представлены различные типы клемм, но наиболее подходящими для люстр являются пружинные клеммники WAGO.

WAGO — это одноразовые или многоразовые зажимы, которые позволяют соединять провода без скрутки. Достаточно зачистить провод на 8–10 мм, вставить в отверстие и отпустить — пружина сама зафиксирует его. Преимущества:

• Быстрое подключение;
• Надёжный контакт;
• Подходят для меди и алюминия (в специальных сериях);
• Не требуют инструментов.

Альтернатива — винтовые клеммные колодки. Они дешевле, но требуют аккуратной затяжки. Слишком слабо — будет искрить, слишком сильно — можно пережать и оборвать жилу. Также существуют колпачки СИЗ — изолирующие зажимы, но они больше подходят для распределительных коробок, чем для люстр.

Тестирование и запуск системы освещения

После завершения монтажа и подключения всех проводов наступает этап тестирования. Это важнейший шаг, который позволяет выявить ошибки до того, как люстра будет установлена окончательно.

Сначала визуально проверьте все соединения: нет ли оголённых участков, плотно ли затянуты клеммы, правильно ли подключены фаза и ноль. Убедитесь, что провода не задавлены и не касаются металлических частей корпуса (если не предназначено).

Затем включите автомат на щитке. Не спешите сразу вкручивать лампы. Сначала проверьте работу выключателя:

• Включите первую клавишу — должны загореться 4 плафона;
• Выключите первую, включите вторую — должны гореть другие 4;
• Включите обе — горят все 8.

Если какая-то группа не работает, отключите питание и проверьте:

• Целостность проводов мультиметром;
• Контакт в клеммах;
• Правильность подключения к потолочным проводам.

Экспертное мнение

Вопросы и ответы

Заключение

Подключение 8-рожковой люстры — задача, требующая внимания к деталям, знаний в электротехнике и строгого соблюдения правил безопасности. Главное — правильно разделить плафоны на группы, соединить нулевые провода в одну шину, а фазные — на две отдельные линии, соответствующие клавишам выключателя. Использование качественных клеммников WAGO исключает риски, связанные с плохим контактом и перегревом.

• Всегда отключайте питание перед началом работ.
• Используйте клеммники вместо скруток — это безопаснее и надёжнее.
• Разделяйте плафоны на две группы по 4 для равномерного освещения.
• Проверяйте провода на потолке перед подключением.
• Тестируйте работу люстры поэтапно, начиная с минимальной нагрузки.
