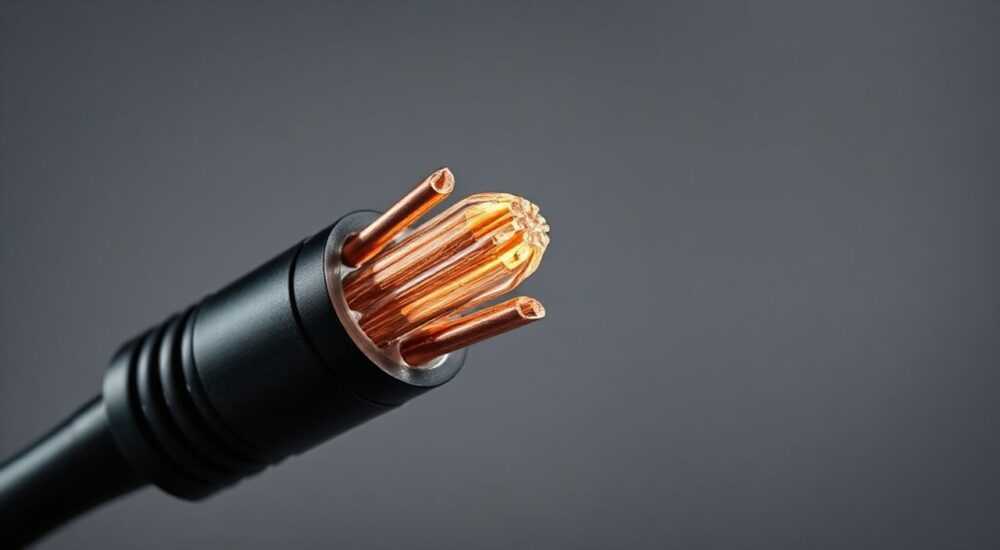

Углеродный греющий кабель 33 ом

Углеродный греющий кабель с сопротивлением 33 Ом — это современное решение для систем обогрева, которое сочетает высокую эффективность, долговечность и энергосбережение. Такой кабель применяется в системах тёплых полов, антиобледенения кровли, подогрева труб и других задачах, где требуется равномерное и безопасное тепло. Его ключевое преимущество — саморегулирующийся механизм нагрева, зависящий от температуры окружающей среды.

Что такое углеродный греющий кабель

Углеродный греющий кабель — это электрический нагревательный элемент, основным проводником в котором выступает полупроводниковая матрица на основе углерода. В отличие от резистивных кабелей с металлической жилой, он не перегревается и автоматически снижает потребление энергии при достижении нужной температуры. Сопротивление 33 Ом указывает на электрические характеристики участка кабеля определённой длины, что позволяет точно рассчитывать мощность и тепловыделение.

Такой кабель состоит из двух токопроводящих шин, между которыми находится углеродная полупроводниковая сердцевина. Вся конструкция заключена в несколько слоёв изоляции: внутреннюю, экран и внешнюю оболочку, устойчивую к влаге и механическим повреждениям. Благодаря этому он безопасен для использования в бетонных стяжках, под плиткой, ламинатом и в открытом грунте.

Основные параметры, на которые стоит обращать внимание:

• Номинальное сопротивление (здесь — 33 Ом на погонный метр или на определённый отрезок);
• Мощность нагрева (обычно 10–25 Вт/м);
• Рабочее напряжение (чаще всего 220–240 В);
• Максимальная температура эксплуатации (до +65 °C);
• Степень защиты (IP67 и выше).

Принцип работы и технология саморегуляции

Ключевое отличие углеродного кабеля от классических нагревательных систем — саморегулирующийся эффект. Когда температура окружающей среды снижается, углеродная матрица увеличивает проводимость, и кабель начинает выделять больше тепла. При повышении температуры проводимость падает, и нагрев ослабевает. Это исключает перегрев и делает систему энергоэффективной.

Процесс основан на физике полупроводников: при низких температурах в углеродной структуре образуется больше свободных электронов, что усиливает ток. По мере нагрева кристаллическая решётка «сжимается», и движение электронов затрудняется. Таким образом, кабель работает как «умный» обогреватель, адаптирующийся к условиям.

Как это работает на практике

• На улице минус 10 °C — кабель активно греется, потребляя до 20–25 Вт/м;
• Температура поднимается до +5 °C — мощность снижается до 5–8 Вт/м;
• Под плиткой в помещении +25 °C — кабель почти не потребляет энергию.

Применение кабеля 33 Ом

Углеродный кабель с сопротивлением 33 Ом универсален и используется в различных сферах. Его можно монтировать как в новых, так и в уже эксплуатируемых зданиях.

Тёплый пол в жилых помещениях

Один из самых популярных вариантов — подогрев пола в квартирах и частных домах. Кабель укладывается под напольное покрытие и обеспечивает комфортную температуру без сквозняков. Особенно эффективен под керамической плиткой, которая быстро отдаёт холод.

Антиобледенение кровли и водостоков

Зимой лёд на крыше и в желобах может привести к протечкам и разрушению конструкций. Углеродный кабель 33 Ом укладывается по краям кровли, в водосточных трубах и на участках скопления снега. Он включается автоматически при понижении температуры ниже +5 °C.

Подогрев труб и резервуаров

Для защиты от замерзания водопроводных, канализационных и технических труб используются спиральные обмотки кабеля. Благодаря гибкости и малому диаметру он легко фиксируется на трубах разного диаметра.

Обогрев открытых площадок

Тротуары, пандусы, лестницы и парковки могут быть оборудованы системой обогрева на основе углеродного кабеля. Это особенно важно в регионах с частыми оттепелями и гололёдом.

Преимущества и недостатки

Как и любая технология, углеродный греющий кабель имеет свои сильные и слабые стороны. Понимание этих аспектов помогает принять взвешенное решение.

Преимущества

• Энергоэффективность: саморегуляция снижает потребление на 30–50% по сравнению с постоянными нагревателями.
• Безопасность: отсутствует риск перегрева, даже если кабель сложен вдвое или перекрыт мебелью.
• Долговечность: срок службы — до 30 лет при правильном монтаже.
• Гибкость: можно резать на участки, соединять параллельно, укладывать сложными фигурами.
• Устойчивость к влаге: подходит для ванных комнат, бассейнов, наружных работ.

Недостатки

• Высокая начальная стоимость: дороже резистивных кабелей на 20–30%.
• Сложность диагностики: при повреждении трудно определить место обрыва без специального оборудования.
• Зависимость от качества монтажа: ошибки при укладке могут снизить эффективность.
• Не подходит для очень быстрого нагрева: медленнее выводит пол на рабочую температуру, чем инфракрасные плёнки.

Как выбрать и рассчитать мощность

Правильный расчёт — залог эффективной и безопасной работы системы. Начните с определения цели: будет ли это основной источник тепла или дополнительный?

Шаг 1: Определите тип помещения

• Жилая комната с хорошей теплоизоляцией — 100–120 Вт/м²;
• Ванная, кухня — 140–160 Вт/м²;
• Холодный пол (на грунте) — 180–200 Вт/м²;
• Открытая площадка — 250–350 Вт/м².

Шаг 2: Рассчитайте длину кабеля

Используйте формулу:

Длина кабеля = Площадь обогрева × Мощность / Удельная мощность кабеля

Например: для 5 м² ванной комнаты при мощности 150 Вт/м² и кабеле 15 Вт/м:

5 × 150 / 15 = 50 метров

Шаг 3: Учтите сопротивление

При сопротивлении 33 Ом на метр, общее сопротивление 50-метрового отрезка составит около 1650 Ом. Это безопасно для сети 220 В, так как ток будет менее 0.14 А.

Монтаж и подключение

Монтаж углеродного кабеля требует аккуратности, но не нуждается в специальном оборудовании. Главное — следовать инструкции производителя.

Пошаговая инструкция

1. Подготовьте основание: очистите, выровняйте, уложите теплоотражающий слой (для полов).
2. Нанесите разметку укладки с шагом 10–15 см.
3. Уложите кабель змейкой, не допуская перехлёстов и резких изгибов.
4. Закрепите хомутами или сеткой.
5. Установите датчик температуры в гофре между витками.
6. Подключите кабель к терморегулятору через распределительную коробку.
7. Проверьте сопротивление мультиметром (должно быть близко к расчётному).
8. Залейте стяжку или уложите финишное покрытие.

Подключение к сети

Кабель подключается через терморегулятор, который должен быть рассчитан на соответствующую нагрузку. Используйте отдельную линию с УЗО (не менее 30 мА). Запрещено подключать напрямую в розетку без управления.

Обслуживание и долговечность

Одно из главных преимуществ углеродного кабеля — минимальное обслуживание. После монтажа система может работать десятилетиями без вмешательства.

Рекомендации по эксплуатации

• Не отключайте систему полностью зимой, даже если вы редко пользуетесь помещением.
• Регулярно проверяйте работу терморегулятора и датчика.
• Избегайте сверления или забивания гвоздей в зоне укладки кабеля.
• При ремонте пола помните: кабель может быть повреждён.

Срок службы — до 30 лет. Производители дают гарантию от 10 до 15 лет. Факторы, сокращающие ресурс:

• Некачественная изоляция соединений;
• Механические повреждения при монтаже;
• Неправильное подключение (высокое напряжение, скачки).

Экспертное мнение

В своих проектах Сергей рекомендует использовать кабель не только для полов, но и для защиты фундаментов от промерзания. По его данным, дома с таким обогревом имеют на 15–20% меньше трещин в бетоне.

Вопросы и ответы

Заключение

Углеродный греющий кабель с сопротивлением 33 Ом — это надёжное, экономичное и долговечное решение для систем обогрева. Благодаря технологии саморегуляции он адаптируется к изменениям температуры, снижая энергопотребление и повышая безопасность. Его можно использовать в жилых и промышленных объектах, от тёплых полов до защиты кровли от обледенения.

• Углеродный кабель 33 Ом саморегулируется, снижая расход энергии.
• Подходит для тёплых полов, антиобледенения и подогрева труб.
• Требует правильного расчёта и аккуратного монтажа.
• Срок службы — до 30 лет при соблюдении условий эксплуатации.
• Окупаемость достигается за счёт экономии на отоплении.
