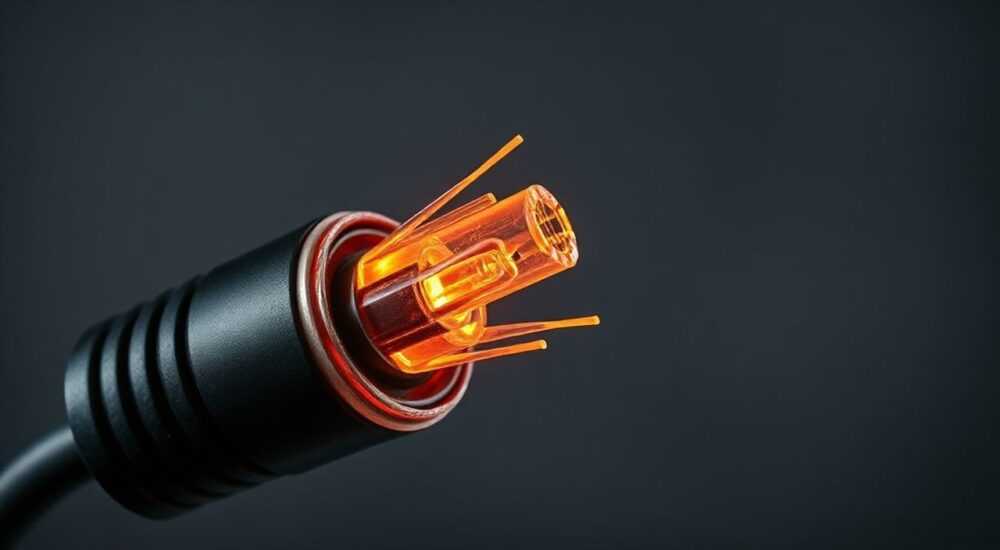

Углеродный карбоновый греющий кабель

Углеродный карбоновый греющий кабель — это современное решение для систем обогрева, основанное на использовании углеродных волокон. В отличие от традиционных резистивных или саморегулирующихся кабелей, он генерирует тепло за счёт прохождения электрического тока через проводящие углеродные нити, обеспечивая равномерный нагрев, высокую энергоэффективность и длительный срок службы. Такой кабель применяется в системах «тёплый пол», обогреве труб, кровли, ступеней и других поверхностей, где требуется надёжный и безопасный источник тепла.

Что такое углеродный карбоновый греющий кабель

Углеродный карбоновый греющий кабель — это нагревательный элемент, основой которого служат тонкие волокна из чистого углерода (карбона). Эти волокна обладают высокой электропроводностью и при прохождении тока выделяют тепло за счёт омического сопротивления. Кабель заключён в многослойную изоляцию, обеспечивающую защиту от влаги, механических повреждений и электрических пробоев.

Технология использует преимущества углеродных материалов, которые широко применяются в аэрокосмической и медицинской отраслях благодаря своей прочности, лёгкости и химической инертности. В системах обогрева это позволяет создавать более надёжные и эффективные решения по сравнению с классическими металлическими сплавами.

Карбоновые кабели выпускаются в виде одножильных или двухжильных конструкций. Двухжильная схема чаще используется в бытовых системах, так как позволяет снизить электромагнитное излучение и упростить подключение. Одножильные варианты подходят для промышленных задач, где важна компактность и высокая мощность.

Принцип работы и устройство

Работа углеродного греющего кабеля основана на законе Джоуля-Ленца: при прохождении электрического тока через проводник выделяется тепло. В данном случае проводником выступают углеродные волокна, равномерно распределённые по длине кабеля. Нагрев происходит быстро и без «горячих точек» благодаря однородной структуре материала.

Конструкция кабеля включает несколько слоёв:

• Внутренний сердечник из параллельных углеродных нитей;
• Проводники тока (обычно медные или лужёные жилы) для подачи напряжения;
• Внутренняя изоляция из термостойкого полимера (например, PTFE);
• Экранирующий слой (в двухжильных моделях);
• Наружная оболочка из ПВХ или специального полиолефина, устойчивого к УФ и влаге.

Тепловыделение зависит от сопротивления углеродных волокон и подаваемого напряжения. Мощность может варьироваться от 10 до 30 Вт/м, что позволяет точно подбирать кабель под конкретные условия — будь то тёплый пол в квартире или обогрев водостоков на крыше.

Регулировка температуры

Один из ключевых вопросов — можно ли регулировать нагрев. Карбоновые кабели сами по себе не являются саморегулирующимися, как некоторые полимерные модели. Однако они отлично работают с терморегуляторами, которые контролируют температуру в помещении или на поверхности.

Для этого используется датчик температуры, установленный рядом с кабелем. При достижении заданного значения термостат отключает питание, предотвращая перегрев. Это особенно важно при монтаже в стяжку или под плитку, где теплоотвод ограничен.

Преимущества и недостатки

Карбоновые греющие кабели завоевывают популярность благодаря ряду технологических преимуществ перед традиционными аналогами. Однако, как и любое техническое решение, они имеют свои ограничения.

Основные преимущества

• Высокая надёжность: углерод не окисляется и не разрушается под действием влаги, что увеличивает срок службы до 50 лет.
• Равномерный нагрев: отсутствуют зоны перегрева, характерные для металлических спиралей.
• Низкое энергопотребление: КПД близок к 98%, почти вся энергия преобразуется в тепло.
• Безопасность: низкий уровень электромагнитного излучения, особенно в двухжильных моделях.
• Гибкость и лёгкость: кабель легко укладывать, он не создаёт дополнительной нагрузки на конструкции.

Возможные недостатки

• Цена: выше, чем у стандартных резистивных кабелей, но окупается за счёт долговечности.
• Необходимость терморегулятора: без контроля возможен перегрев в замкнутых пространствах.
• Ограниченная ремонтопригодность: при повреждении целостности углеродного сердечника восстановить кабель невозможно.

Области применения

Углеродные греющие кабели находят применение в самых разных сферах, где требуется стабильный и безопасный источник тепла. Их универсальность — одно из главных достоинств.

В жилищном строительстве они чаще всего используются в системах «тёплый пол». Благодаря равномерному нагреву и отсутствию ЭМИ такие полы безопасны для детей и людей с чувствительностью к электромагнитным полям. Кабель укладывается под плитку, ламинат или линолеум, обеспечивая комфортную температуру от 24 до 28 °C.

В частных домах и на дачах карбоновый кабель применяется для защиты кровли и водостоков от обледенения. Он монтируется по краю крыши, в желобах и трубах, предотвращая образование наледи и сосулек. Это особенно актуально в регионах с частыми оттепелями и морозами.

На промышленных объектах кабель используется для обогрева резервуаров, трубопроводов и вентиляционных каналов. Благодаря устойчивости к агрессивным средам он подходит для химических и пищевых производств.

Дополнительные варианты использования

• Обогрев ступеней и пандусов в общественных зданиях;
• Подогрев грунта в теплицах и зимних садах;
• Антискользящие покрытия на тротуарах и парковках;
• Поддержание температуры в септиках и канализационных колодцах.

Сравнение с другими типами кабелей

Чтобы понять, стоит ли переходить на карбоновые технологии, важно сравнить их с альтернативами. На рынке представлены три основных типа нагревательных кабелей: резистивные, саморегулирующиеся и карбоновые.

Резистивные кабели — самые распространённые. Они состоят из металлической спирали и стоят дешево, но склонны к перегреву, имеют ограниченный срок службы (до 15 лет) и не терпят перехлёстов при укладке. Также они создают заметное электромагнитное поле.

Саморегулирующиеся кабели содержат полупроводниковую матрицу, которая меняет сопротивление в зависимости от температуры. Это удобно, но такие кабели потребляют больше энергии и менее надёжны в условиях постоянного нагрева. Средний срок службы — 10–12 лет.

Карбоновые кабели объединяют лучшие качества: высокая надёжность, равномерный нагрев, низкое энергопотребление и отсутствие ЭМИ. Хотя первоначальные затраты выше, общая стоимость владения оказывается ниже за счёт долговечности и экономии на электроэнергии.

Как выбрать карбоновый кабель

Выбор подходящего углеродного кабеля зависит от нескольких факторов: назначения, условий эксплуатации, мощности и места установки. Вот ключевые критерии, на которые стоит обратить внимание.

Во-первых, определите требуемую мощность. Для тёплого пола в жилом помещении достаточно 10–16 Вт/м. Для обогрева труб или кровли — 20–30 Вт/м. Перегревать не нужно: избыточная мощность приведёт к перерасходу энергии и возможному повреждению покрытия.

Во-вторых, обратите внимание на тип кабеля: одножильный или двухжильный. Двухжильный предпочтителен для внутренних работ — он проще в подключении и безопаснее. Одножильный подойдёт для протяжённых линий, например, по периметру крыши.

В-третьих, проверьте сертификаты. Хороший кабель должен иметь маркировку ГОСТ, ТУ, а также соответствовать требованиям пожарной безопасности (например, негорючесть оболочки). Предпочтение стоит отдавать продуктам с гарантией от 10 до 25 лет.

Монтаж и подключение

Правильный монтаж — залог долгой и безопасной работы системы. Углеродный кабель нельзя резать, перекручивать или укладывать с перехлёстами. Это может привести к локальному перегреву и выходу из строя.

Перед началом работ составьте схему укладки. Определите шаг между витками — обычно 10–15 см для полов, 20–30 см для труб. Используйте монтажную ленту или сетку для фиксации. Не допускайте натяжения кабеля — он должен лежать свободно.

Подключение выполняется через терморегулятор. Обязательно используйте датчик температуры, установленный в полу или рядом с кабелем. Все соединения должны быть герметичными, особенно при внешнем монтаже.

Шаги правильного монтажа

1. Подготовьте поверхность: очистите, выровняйте, при необходимости уложите теплоизоляцию.
2. Разметьте зону укладки и закрепите направляющие.
3. Уложите кабель по схеме, избегая резких изгибов (минимальный радиус — 5 см).
4. Зафиксируйте кабель монтажной лентой.
5. Подключите к терморегулятору и выполните пробный запуск.
6. Проверьте сопротивление и изоляцию мегаомметром.
7. Залейте стяжку или уложите финишное покрытие.

Эксплуатация и обслуживание

Одно из главных преимуществ карбонового кабеля — минимальное обслуживание. После монтажа система может работать десятилетиями без вмешательства. Однако есть несколько правил, которые помогут продлить срок службы.

Не допускайте сушки системы «всухую» — например, при ремонте или демонтаже покрытия. Если кабель останется без теплоотвода, он может перегреться. Перед длительным отключением рекомендуется отключать питание.

Регулярно проверяйте работу терморегулятора и датчика. Раз в год желательно измерять сопротивление кабеля — оно должно оставаться в пределах, указанных в паспорте (обычно ±10%).

При использовании на улице следите за состоянием изоляции. Хотя оболочка устойчива к УФ, механические повреждения могут возникнуть из-за камней, льда или животных. При обнаружении порезов или вздутий — отключите систему и вызовите специалиста.

Экспертное мнение

По словам эксперта, переход на карбон особенно оправдан в новых зданиях и при капитальном ремонте. «Инвестиции окупаются за 7–10 лет, а система будет работать ещё 30–40 лет. Это не просто обогрев — это часть концепции умного и экологичного дома.»

Вопросы и ответы

Заключение

Углеродный карбоновый греющий кабель — это современное, надёжное и экономичное решение для систем обогрева любого типа. Он сочетает в себе высокую эффективность, безопасность и исключительный срок службы, превосходя традиционные аналоги по большинству параметров.

• Карбоновый кабель не подвержен коррозии и работает до 50 лет.
• Он обеспечивает равномерный нагрев без «горячих точек».
• Требует подключения к терморегулятору для безопасной эксплуатации.
• Окупается за счёт энергосбережения и отсутствия ремонтов.
• Подходит для полов, кровли, труб и открытых площадок.
