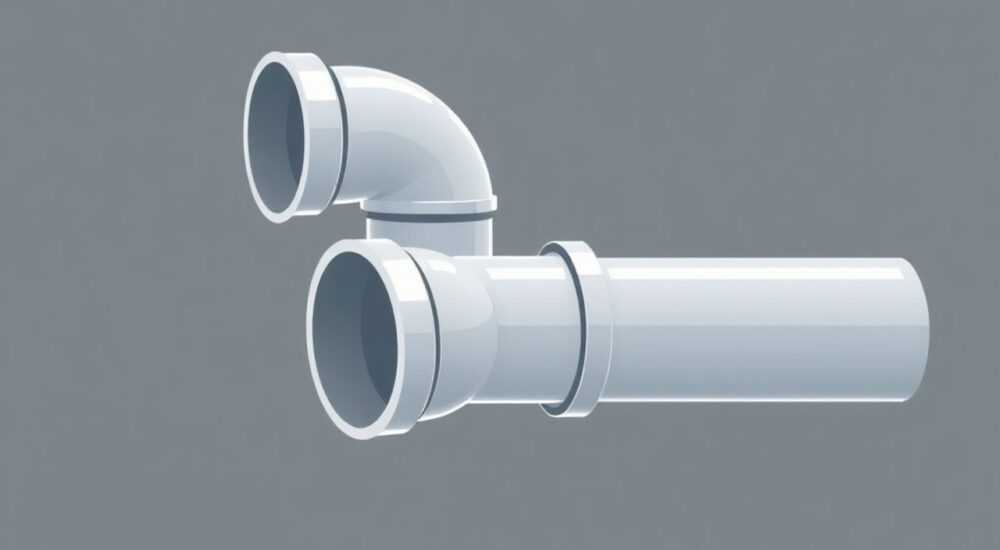

Углы 110 канализационной трубы какие бывают

Углы 110 мм канализационной трубы — это стандартные фитинги, используемые для изменения направления потока сточных вод в системах внутренней и наружной канализации. Они применяются при монтаже трубопроводов в жилых, коммерческих и промышленных зданиях, обеспечивая плавный поворот потока под углом 30°, 45°, 60°, 87° или 90°. Наиболее распространённым является угол 87°, так как он лучше всего соответствует уклону трубопровода и минимизирует риск засоров.

Виды углов для канализационных труб 110 мм

При прокладке канализационных сетей важно обеспечить беспрепятственный слив сточных вод. Для этого используются различные фасонные части, среди которых ключевое место занимают угловые элементы. Углы для труб диаметром 110 мм бывают нескольких типов, отличающихся по градусу поворота и конструкции.

Наиболее распространённые модели:

• 30° — редко используется, подходит для плавного изменения направления при ограниченном пространстве;
• 45° — универсальный вариант, часто применяется при обходе препятствий внутри помещений;
• 60° — компромисс между 45° и 90°, встречается реже;
• 87° — самый популярный угол, имитирует естественный уклон трубы, снижает риск застоя;
• 90° — используется при строгой прямоугольной разводке, но может способствовать скоплению отложений.

Каждый из этих углов имеет свои преимущества и недостатки. Например, 90-градусный поворот создаёт резкий перелом, что увеличивает гидравлическое сопротивление. В то время как 87° позволяет сохранить непрерывность уклона, особенно если труба укладывается с рекомендуемым градиентом 2–3 см на метр.

Производятся такие фитинги из поливинилхлорида (ПВХ) или полипропилена (ПП), реже — из чугуна. Современные пластиковые углы имеют раструбную конструкцию с уплотнительными кольцами, что обеспечивает герметичность и быстрый монтаж без сварки.

Назначение и области применения

Основная функция угловых фитингов — изменение направления движения сточных вод. Это необходимо при обходе стен, перегородок, колонн, а также при переходе из горизонтального участка в вертикальный (например, от стояка к отводу). Диаметр 110 мм — стандартный для выпусков из унитазов, ванных, душевых и других сантехнических приборов.

Такие углы активно используются:

• внутри зданий — при разводке канализации по этажам;
• на улице — при подключении внутридомовой сети к центральному коллектору;
• в многоэтажках — для соединения горизонтальных отводов со стояками;
• в частных домах — при прокладке труб от санузлов к септикам.

Особенно важен правильный выбор угла в системах самотёчной канализации, где движение жидкости происходит за счёт гравитации. Резкие повороты могут вызывать завихрения, оседание твёрдых частиц и постепенное формирование пробок.

В наружных сетях, где трубы укладываются в траншеи, углы 110 мм помогают обходить фундаменты, другие инженерные коммуникации или изменять направление трассы. Здесь также предпочтительны плавные переходы — 45° или 87°, чтобы не нарушать расчётный уклон.

Как выбрать правильный угол: критерии подбора

Выбор подходящего угла зависит от нескольких факторов: типа системы, доступного пространства, направления потока и требований СНиП. Неправильный выбор может привести к снижению пропускной способности, шуму, засорам и протечкам.

Рассмотрим основные критерии:

1. Гидравлическая эффективность. Чем плавнее поворот, тем меньше сопротивление. Угол 87° почти не нарушает ламинарный поток, тогда как 90° создаёт турбулентность.
2. Пространственные ограничения. В стеснённых условиях (например, за подвесным потолком) может не хватить места для установки двух 45° углов. Тогда допустимо использовать один 90°, но с ревизионным лючком рядом.
3. Тип сточных вод. Если в систему попадает много твёрдых отходов (например, от унитаза), следует избегать резких поворотов. Лучше использовать два последовательных 45° вместо одного 90°.
4. Материал трубы. Углы должны быть из того же материала, что и трубы — ПВХ к ПВХ, ПП к ПП. Смешивание может привести к деформации или разгерметизации.

Для сложных узлов можно комбинировать несколько углов. Например, вместо одного 90° использовать два 45° с прямым участком между ними. Это делает поток более равномерным и облегчает прочистку.

Распространённые ошибки при монтаже и как их избежать

Даже качественные материалы не спасут от проблем, если монтаж выполнен с ошибками. Ниже — типичные просчёты, которые допускают как новички, так и опытные мастера.

• Использование 90° угла в горизонтальном участке без необходимости. Это создаёт «ловушку» для отходов. Решение — заменить на 87° или два 45°.
• Неправильная ориентация раструба. Раструб должен быть направлен по ходу потока, иначе возможна утечка. На углах это особенно важно — проверяйте маркировку.
• Отсутствие компенсационных зазоров. Пластик расширяется при нагреве. Если трубы вставлены «в упор», это может привести к деформации.
• Игнорирование ревизионных люков. В местах сложных поворотов обязательно предусматривать доступ для прочистки.

Ещё одна ошибка — использование углов, не соответствующих диаметру. Например, подключение трубы 110 мм к углу 50 мм. Это сразу создаёт узкое место и гарантирует засор.

Также важно соблюдать уклон: 2–3 см на 1 метр длины. При монтаже угла 87° этот уклон сохраняется автоматически, если труба была правильно выставлена до и после фитинга.

Совместимость материалов и типов соединений

Фитинги 110 мм выпускаются под разные типы соединений и материалы. Их совместимость — ключевой фактор долговечности системы.

Основные типы:

• Раструбные с уплотнительным кольцом — наиболее распространены. Уплотнение обеспечивается резиновой манжетой внутри раструба.
• Клеевые (для ПВХ) — требуют нанесения специального клея, создают неразъёмное соединение.
• Фланцевые — используются в промышленных системах, редко в быту.

При смешивании материалов важно учитывать:

• температурное расширение (ПП расширяется сильнее ПВХ);
• химическую стойкость (некоторые клеи не подходят для полипропилена);
• механическую прочность (чугун тяжелее пластика, нагрузка на стыке).

Если система состоит из разных материалов, используйте переходные муфты. Например, ПВХ-угол 110 мм можно подключить к чугунной трубе через эластичный переходник.

Экспертное мнение

Мы пообщались с Дмитрием Романовым, главным инженером проектной организации «СантехПроект», имеющим более 20 лет опыта в проектировании инженерных систем.

«За годы практики мы выработали чёткий алгоритм: в 90% случаев используем угол 87° для горизонтальных отводов от стояка. Он идеально вписывается в уклон 2%, который мы закладываем по всем нормативам. Только в технических помещениях с жёсткой планировкой допускаем 90°, но обязательно с ревизией. Также настоятельно рекомендую не экономить на качестве фитингов — дешёвые китайские аналоги часто имеют неточную геометрию, что нарушает поток. Лучше переплатить, чем переделывать через год.»

По его словам, в новых домах всё чаще применяются модульные системы с предварительно собранными узлами, где углы уже встроены. Это снижает количество ошибок при монтаже.

Вопросы и ответы

Заключение

Выбор угла для канализационной трубы 110 мм — не просто вопрос удобства монтажа, а важный гидравлический расчёт, влияющий на долговечность и надёжность всей системы. Хотя в продаже есть множество вариантов — от 30° до 90°, — именно угол 87° заслуженно считается оптимальным для большинства случаев. Он сохраняет уклон, снижает риск засоров и соответствует современным нормам проектирования.

• Предпочитайте углы 87° для горизонтальных участков — они гидравлически эффективнее.
• Избегайте резких 90° поворотов в самотёчных системах без ревизии.
• Следите за направлением раструба — он должен быть по ходу потока.
• Используйте качественные фитинги одного материала с трубами.
• Предусматривайте ревизии в труднодоступных и ответственных узлах.
