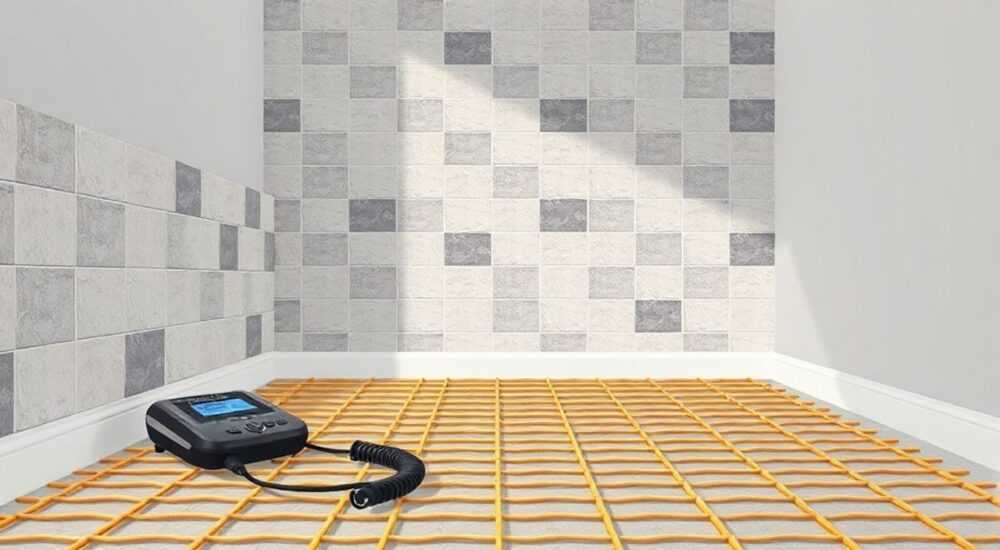

Укладка электрического теплого пола под плитку своими руками

Укладка электрического теплого пола под плитку — один из самых эффективных способов обеспечить равномерное и комфортное тепло в ванной, кухне или на балконе. Современные системы позволяют монтировать их даже в существующих помещениях без масштабного ремонта, а при правильной установке срок службы превышает 25 лет. Главное — соблюдать технологию, не экономить на терморегуляторе и качественном теплоизоляционном слое. Ошибки в монтаже часто приводят к перегреву, повреждению плитки или выходу из строя кабеля — но всё это легко предотвратить, если действовать по проверенной схеме.

Почему именно электрический теплый пол под плитку?

Электрические теплые полы — это оптимальный выбор для помещений с керамической или керамогранитной плиткой, где важна быстрая реакция на изменение температуры и равномерный прогрев поверхности. В отличие от водяных систем, они не требуют подключения к центральному отоплению, не нуждаются в сложной гидравлической разводке и могут быть установлены в квартирах многоэтажек, где давление в трубах не позволяет использовать водяной контур. По данным Росстата, более 68% владельцев ванных комнат в новых домах выбирают именно электрические системы — это связано с простотой монтажа, гибкостью в дизайне и возможностью управления через смартфон.

Кроме того, плитка — материал с высокой теплопроводностью. Она быстро отдает тепло, создавая ощущение уюта под ногами, но при этом сама по себе остывает быстрее, чем дерево или ламинат. Электрический теплый пол компенсирует этот недостаток, превращая холодную поверхность в источник комфорта. Особенно актуально это в северных регионах, где зимой температура в ванной может опускаться ниже +10 °C.

Типы электрических систем: кабель, маты, инфракрасная пленка

На рынке представлены три основных типа электрических теплых полов: нагревательный кабель, нагревательные маты и инфракрасная пленка. Для укладки под плитку подходят только первые два — инфракрасная пленка не выдерживает нагрузку от стяжки и может повредиться при заливке.

Нагревательный кабель — это одножильный или двужильный провод с изоляцией, который укладывается в виде змейки или спирали. Его преимущество — гибкость в планировке: можно подстроить схему под сложную конфигурацию помещения. Минус — необходимость заливки бетонной стяжки толщиной 3–5 см, что увеличивает высоту пола.

Нагревательные маты — это готовые полотна с закрепленным кабелем на сетке. Их толщина составляет всего 3–4 мм, что позволяет монтировать их в тонкой стяжке (1–2 см) или даже прямо под плиточный клей. Маты идеальны для небольших помещений: ванных комнат, туалетов, балконов. Установка проще, но менее гибкая — нельзя изменять схему укладки.

Инфракрасная пленка, несмотря на рекламу, не рекомендуется под плитку. Её структура не рассчитана на механическую нагрузку, а при заливке стяжки возможны перегревы и разрывы токопроводящих полос. Используйте её только под ламинат или ковролин.

Как рассчитать мощность и площадь покрытия

Правильный расчет — залог эффективности и безопасности системы. Слишком слабый пол не прогреет помещение, слишком мощный — перегреет плитку и сократит срок службы.

Для жилых помещений рекомендуемая мощность:
— Ванная, туалет, кухня: 150–180 Вт/м²
— Балкон, лоджия: 180–220 Вт/м² (из-за потерь через стены)
— Жилая комната (как дополнение): 100–130 Вт/м²

Расчет площади покрытия: от общей площади пола вычитают зоны, где кабель укладывать нельзя — под ванной, туалетом, мебелью, кухонными гарнитурами. Обычно это 30–40% площади. Например, в ванной 3×2 м (6 м²) с ванной 1,7×0,7 м (1,19 м²) и шкафом 0,6×0,8 м (0,48 м²) рабочая площадь составит 6 – 1,19 – 0,48 = 4,33 м².

Мощность системы = рабочая площадь × рекомендуемая мощность.
Для примера: 4,33 м² × 160 Вт/м² = 692,8 Вт → выбираем систему 700 Вт.

Подготовка основания: от чернового пола до гидроизоляции

Подготовка основания — самая важная фаза, которую часто недооценивают. Даже идеально смонтированный кабель выйдет из строя, если под ним будет неровное, пыльное или влажное основание.

Первый этап — демонтаж старого покрытия и выравнивание основания. Поверхность должна быть ровной: перепады не более 3 мм на 2 м. Используйте самовыравнивающиеся смеси или цементно-песчаную стяжку. После высыхания — тщательно уберите пыль и мусор.

Второй этап — укладка теплоизоляции. Лучший выбор — экструдированный пенополистирол (ЭППС) толщиной 10–20 мм. Он отражает тепло вверх, снижая потери на 30–40%. Для балконов используйте ЭППС толщиной 20 мм. Не используйте минеральную вату — она впитывает влагу.

Третий этап — гидроизоляция. Особенно критична в ванных и на кухнях. Применяйте жидкие гидроизоляционные составы (например, «Гидроизол» или «Пенетрон») в два слоя с перекрытием швов. Особое внимание — стыкам со стенами и сливному трапу.

Пошаговая укладка нагревательного элемента

Теперь — непосредственно монтаж. Все работы ведутся в строгом соответствии с инструкцией производителя.

1. Разложите нагревательный кабель или маты на полу, соблюдая схему укладки. Не допускайте скручивания, перегибов и пересечений.
2. Если используете кабель — фиксируйте его на полу с помощью специальных скоб или клея. Шаг укладки должен быть равномерным — от 10 до 20 см, в зависимости от мощности. Для ванных комнат оптимально — 15 см.
3. На кабель не укладывайте никакие тяжелые предметы. Даже строительный мусор может повредить изоляцию.
4. Оставьте свободные концы кабеля (минимум 50 см) для подключения к терморегулятору. Закрепите их на стене, чтобы не перепутать при подключении.
5. Если используете маты — просто раскатайте их, совместив края. Не растягивайте — это нарушает структуру сетки.

При укладке вокруг сантехники (ванна, унитаз) оставляйте зазор 15–20 см. В зоне душевой кабины — укладывайте кабель плотнее, но не ближе 10 см к стенкам.

Подключение терморегулятора и датчика температуры

Терморегулятор — «мозг» системы. Без него теплый пол работает как обычный обогреватель — неэффективно и опасно.

Выбирайте программируемый термостат с датчиком температуры пола (не воздуха!). Он контролирует именно температуру плитки, а не воздуха — это ключевое отличие. Монтаж выполняется в стене, как обычный выключатель. Кабель от термостата подключается к кабелю теплого пола, а датчик температуры укладывается между витками, в гофрированной трубке, на расстоянии 50–70 см от стены.

После подключения проверьте сопротивление кабеля мультиметром — оно должно соответствовать паспортному значению ±5%. Это гарантирует целостность изоляции.

Тестирование системы перед заливкой стяжки

Перед заливкой стяжки система должна быть протестирована под нагрузкой. Это не рекомендация — это требование производителей и нормативов.

Включите систему на 2–3 часа при максимальной мощности. Наблюдайте за показаниями термостата: температура должна равномерно расти, без скачков. Если сопротивление изменилось более чем на 10% — система повреждена. Выключите питание и ищите место обрыва.

После теста обязательно сделайте фото схемы укладки кабеля. Это пригодится при будущем ремонте или замене плитки.

Укладка плитки поверх теплого пола

Плитка укладывается на специальный клей для теплых полов — он эластичный, не трескается при расширении. Используйте клеи марки «Ceresit CT 17», «Knauf Flex» или «LITOKOL X11».

Перед укладкой включите систему на минимальную температуру (15–18 °C) и держите её в таком режиме 3–5 дней. Это поможет клею равномерно высохнуть без перепадов температур.

Укладывайте плитку с зазорами 2–3 мм между плитками — это компенсирует тепловое расширение. Используйте пластиковые крестики. Затирку наносите только после полного высыхания клея — минимум через 72 часа.

Не устанавливайте тяжелую мебель сразу — подождите 7–10 дней. Даже если пол «выглядит сухим», клей еще не набрал прочность.

Частые ошибки и как их избежать

Ошибки при монтаже — главная причина поломок. Вот самые распространенные:

• Укладка кабеля под мебель — приводит к перегреву и выходу из строя. Всегда оставляйте зону свободной.
• Отсутствие гидроизоляции — влага разрушает изоляцию кабеля. Даже капли воды из ванны могут вызвать замыкание.
• Использование обычного клея — он хрупкий. При нагреве трескается, плитка отваливается.
• Неправильный выбор термостата — датчик воздуха вместо пола — система работает вхолостую.
• Пропуск теста перед стяжкой — если кабель поврежден, вы об этом узнаете только через месяц, когда плитка уже уложена.

Представьте: вы вложили деньги, сделали ремонт, а через месяц пол перестал греть. Причина — одна из этих ошибок. Избежать их можно, если следовать технологии, а не «на глаз».

Экспертное мнение: советы профессионального монтажника

Сергей также отмечает, что современные термостаты с Wi-Fi и поддержкой голосовых помощников (Alexa, Siri) — не роскошь, а необходимость. Они позволяют включать пол за час до прихода домой, экономя до 25% электроэнергии.

Вопросы и ответы

Заключение

Укладка электрического теплого пола под плитку — задача, которую под силу выполнить даже домашнему мастеру, если соблюдать технологию. Ключевые принципы: точный расчет, качественная подготовка основания, использование только подходящих материалов и обязательное тестирование перед заливкой. Не пытайтесь сэкономить на термостате, гидроизоляции или клее — это те элементы, от которых зависит не только комфорт, но и безопасность.

• Всегда рассчитывайте мощность по рабочей площади, а не общей.
• Используйте только термостат с датчиком температуры пола.
• Никогда не укладывайте кабель под мебель или ванны.
• Обязательно тестируйте систему до заливки стяжки.
• Выбирайте клей и затирку, предназначенные для теплых полов.
