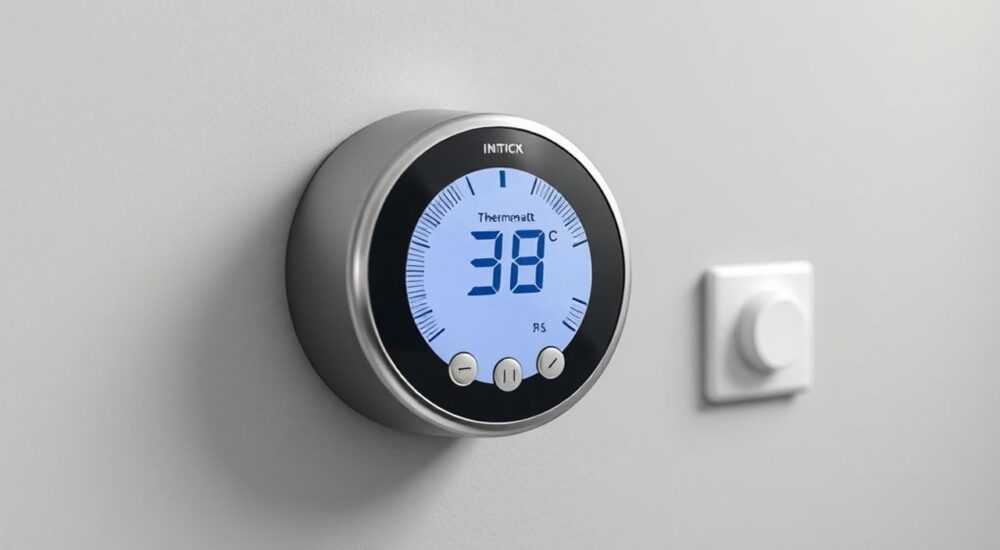

Установка датчика терморегулятора

Современные системы обогрева всё чаще оснащаются терморегуляторами, позволяющими поддерживать комфортную температуру в помещении с высокой точностью. Одним из ключевых элементов такой системы является датчик температры — устройство, отвечающее за измерение текущих показаний и передачу данных на регулирующий блок. Правильная установка датчика напрямую влияет на эффективность работы всей системы: при ошибке он может давать неверные данные, что приведёт к перегреву или недогреву помещения, увеличению расхода энергии и снижению комфорта. Поэтому важно понимать не только технические аспекты монтажа, но и принципы функционирования, типы датчиков, а также особенности их размещения.

Типы датчиков терморегуляторов: как выбрать подходящий

Датчики температуры для терморегуляторов различаются по конструкции, способу установки и области применения. Выбор зависит от типа отопительной системы: водяной тёплый пол, электрический подогрев, радиаторное отопление или конвекторы. Наиболее распространены три основных типа: воздушные, встроенные и выносные.

Воздушные датчики измеряют температуру воздуха в помещении. Они могут быть встроенными (расположены внутри корпуса терморегулятора) или выносными (размещаются отдельно). Встроенные проще в монтаже, но чувствительны к локальным изменениям — например, если рядом находится бытовая техника. Выносные дают более точные показания, особенно когда установлены в нейтральной зоне, свободной от внешних воздействий.

Выносные датчики чаще используются в системах «тёплый пол», где важно контролировать не только температуру поверхности, но и воздуха. Для таких систем применяются двойные датчики — они одновременно отслеживают нагрев пола и комнатный микроклимат. Это предотвращает перегрев покрытия и обеспечивает равномерный прогрев помещения.

• Встроенные — компактны, но менее точны при неправильной установке терморегулятора.
• Выносные — обеспечивают высокую точность, требуют дополнительного кабеля и аккуратной прокладки.
• Комбинированные — идеальны для сложных систем, например, с несколькими контурами обогрева.

Выбор по совместимости

Не все датчики универсальны. При покупке необходимо убедиться, что датчик совместим с вашим терморегулятором. Современные устройства часто работают в цифровом формате (например, по протоколу Modbus), тогда как старые модели используют аналоговые датчики с сопротивлением 10 кОм (NTC).

Принцип работы и роль датчика в системе отопления

Терморегулятор — это «мозг» системы отопления. Он получает данные от датчика, сравнивает их с заданным значением и решает, включать или выключать нагрев. Датчик же играет роль «сенсора», постоянно передавая информацию о текущей температуре.

В основе большинства бытовых датчиков лежит термистор — резистор, сопротивление которого изменяется в зависимости от температуры. Чем выше температура, тем ниже сопротивление (в случае NTC-термистора). Терморегулятор интерпретирует эти изменения и принимает решение о состоянии системы.

Представьте, что вы установили желаемую температуру +22 °C. Датчик фиксирует, что в помещении +20 °C. Сигнал поступает на терморегулятор, который включает нагрев. Как только температура достигнет заданного значения, система отключается. Этот цикл повторяется автоматически, поддерживая стабильный микроклимат.

Кроме того, современные терморегуляторы поддерживают программирование: можно задать разные температуры на день и ночь, включить экономичный режим или удалённое управление через Wi-Fi. Однако без правильно установленного датчика даже самое продвинутое оборудование будет работать некорректно.

Где располагается датчик?

Место установки критично. Идеальная зона — центр стены на высоте 1–1,5 метра от пола, вдали от окон, дверей, радиаторов и бытовой техники. Нельзя размещать датчик за шторами, в нишах или рядом с вентиляционными решётками.

Если датчик установлен слишком низко (например, рядом с тёплым полом), он будет регистрировать завышенную температуру и преждевременно отключать нагрев. В результате в верхней части помещения будет прохладно. Обратная ситуация — при размещении под потолком, где воздух всегда теплее: система будет работать дольше, чем нужно, создавая дискомфорт и перерасход.

Установка датчика терморегулятора: пошаговая инструкция

Установка датчика — процесс, требующий внимательности и соблюдения правил электробезопасности. Ниже приведена универсальная инструкция для выносного датчика температуры пола, наиболее часто используемого в системах «тёплый пол».

1. Отключите питание — перед началом работ обязательно обесточьте систему отопления на распределительном щитке. Это предотвратит поражение током и повреждение оборудования.
2. Определите место установки — выберите стену, ближайшую к середине обогреваемой зоны. Избегайте участков возле окон, дверей, розеток и источников тепла.
3. Проложите гофрированную трубу — для защиты кабеля датчика используйте пластиковую гофру диаметром 16 мм. Протяните её от места установки терморегулятора до середины пола, на расстоянии 50–70 см от стены.
4. Установите датчик — поместите датчик в гофру, оставив конец с разъёмом снаружи. Убедитесь, что он не деформирован и не имеет перегибов.
5. Подключите к терморегулятору — подсоедините провода датчика к соответствующим клеммам (обычно обозначены как «Sensor» или «S»). Соблюдайте полярность, если она указана.
6. Закрепите терморегулятор — установите корпус в монтажную коробку, подключите питание и нагрузку (кабель пола или коллектор).
7. Проверьте работу — включите питание и проверьте, отображается ли температура на экране. Подождите 10–15 минут для стабилизации показаний.

Особенности установки в разных системах

• Для электрического тёплого пола датчик обязательно устанавливается в гофре — это позволяет заменить его в будущем без вскрытия стяжки.
• В водяных системах датчик может быть как воздушным, так и встроенным в коллектор. Часто используется комбинированный режим: контроль температуры воздуха и ограничение нагрева пола.
• При отсутствии возможности штробления допускается поверхностная прокладка кабеля в кабель-канале, но это менее эстетично и защищено.

Распространённые ошибки при установке и как их избежать

Несмотря на кажущуюся простоту, установка датчика сопряжена с типичными ошибками, которые могут свести на нет всю эффективность системы.

Первая и самая частая — неправильное расположение. Многие устанавливают терморегулятор рядом с розеткой или входной дверью для удобства подключения. Но если рядом проходит холодный воздух, датчик будет «думать», что в комнате холоднее, чем есть на самом деле, и система будет работать дольше, чем нужно.

Вторая ошибка — отсутствие гофры при укладке датчика в стяжку. Без защиты кабель легко повредить при заливке бетона. А если датчик выйдет из строя, заменить его будет невозможно без вскрытия пола.

Третья — игнорирование совместимости. Попытка подключить датчик с сопротивлением 5 кОм к терморегулятору, рассчитанному на 10 кОм, приведёт к некорректным показаниям или полному отказу.

Экспертное мнение: советы практикующего монтажника

Мы поговорили с Сергеем Волковым, сертифицированным специалистом по установке систем климат-контроля, чтобы получить практические рекомендации.

Сергей также отметил важность выбора терморегулятора с возможностью калибровки. Даже качественные датчики могут иметь погрешность до 0,5–1 °C. Современные модели позволяют внести поправку вручную — например, если датчик показывает +23 °C, а реальная температура +22,3 °C, можно задать смещение –0,7 °C.

Вопросы и ответы

Заключение

Правильная установка датчика терморегулятора — это залог комфорта, энергоэффективности и долговечности всей отопительной системы. От качества монтажа зависит, насколько точно будет поддерживаться заданная температура, будет ли система потреблять лишнюю энергию и создаст ли она комфортные условия для проживания.

• Всегда устанавливайте датчик в нейтральной зоне, свободной от сквозняков и источников тепла.
• Используйте гофрированную трубу для защиты кабеля — это обеспечит возможность замены.
• Проверяйте совместимость датчика и терморегулятора по типу и сопротивлению.
• Делайте тестовое подключение до финишной отделки.
• Настройте калибровку при необходимости для максимальной точности.
