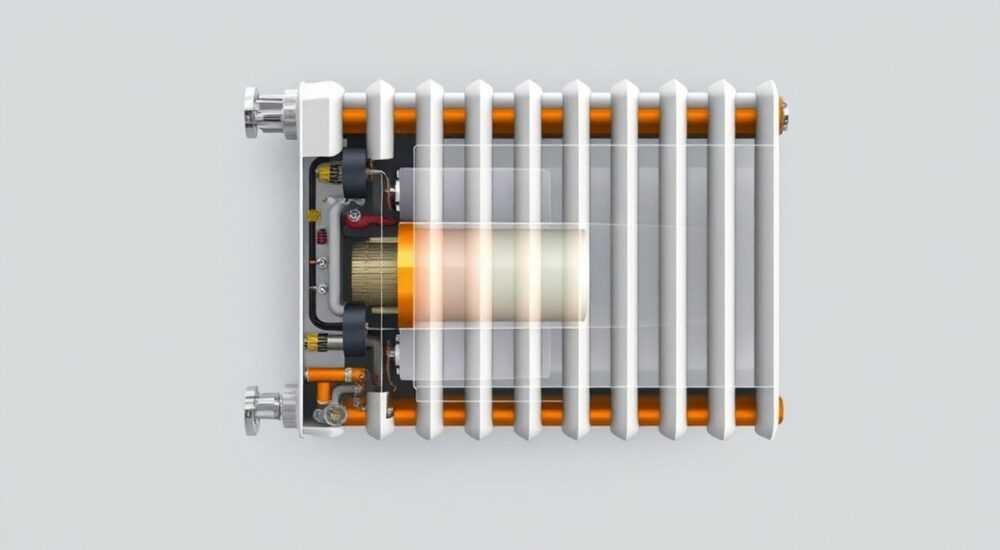

Устройство батареи отопления в разрезе

В современных системах отопления радиаторы играют ключевую роль, обеспечивая эффективный теплообмен и комфорт в помещениях. Батарея отопления — это не просто металлическая коробка под окном, а сложное инженерное устройство, спроектированное с учётом физики теплопередачи, гидравлики и долговечности материалов. Понимание её внутреннего устройства позволяет правильно выбрать, установить и обслуживать отопительные приборы, избежав типичных ошибок, которые снижают КПД системы.

Основные типы радиаторов: сравнение и применение

Радиаторы отопления классифицируются по конструкции, материалу и способу подключения. На рынке представлены четыре основных типа: панельные, секционные, трубчатые и пластинчатые. Каждый из них имеет свои преимущества и ограничения, зависящие от условий эксплуатации.
Панельные радиаторы изготавливаются из стальных листов, сваренных между собой. Они компактны, обладают высокой теплоотдачей за счёт большой поверхности нагрева. Часто используются в частных домах и квартирах с автономным отоплением. Различают типы 10, 11, 21, 22 и 33 — цифры указывают количество панелей и конвекторных рёбер.
Секционные радиаторы собираются из отдельных элементов — секций. Такая конструкция позволяет легко регулировать мощность батареи, добавляя или убирая секции. Наиболее распространены чугунные и алюминиевые модели. Чугунные батареи долговечны, но тяжелы; алюминиевые — лёгкие и быстро реагируют на изменения температуры.
Трубчатые радиаторы состоят из вертикальных колонн, соединённых перемычками. Они отличаются высокой прочностью и равномерным прогревом. Чаще применяются в общественных зданиях и промышленных помещениях. Пластинчатые радиаторы — редкий тип, где теплоноситель проходит по трубам, омываемым металлическими пластинами для увеличения теплоотдачи.

Устройство внутри радиатора: как работает теплообмен

Чтобы понять, как работает батарея, нужно представить её в разрезе. Внутри любого радиатора циркулирует теплоноситель — обычно вода или антифриз. Его движение обеспечивается насосом (в закрытых системах) или естественной конвекцией (в открытых).
В панельных радиаторах теплоноситель проходит по горизонтальным каналам между двумя стальными листами. Тепло передаётся через металл, а дополнительные конвекторные пластины усиливают конвективный поток воздуха. Это повышает общую эффективность до 75% конвекции и 25% излучения.
В секционных моделях каждая секция содержит вертикальные каналы, соединённые верхним и нижним коллекторами. При поступлении горячей воды она поднимается вверх по одной стороне, охлаждается и опускается по другой. Этот процесс называется термосифоном. Устройство напоминает замкнутый контур с естественной циркуляцией.
Биметаллические радиаторы имеют стальной сердечник внутри алюминиевого корпуса. Стальные трубки выдерживают высокое давление и агрессивный теплоноситель, а алюминиевый корпус быстро отдаёт тепло. Такая конструкция идеальна для централизованного отопления с перепадами давления.

Принципы теплообмена в радиаторе

Тепло передаётся тремя способами: теплопроводность, конвекция и излучение. В радиаторах преобладают конвекция и излучение. Конвекция — это нагрев воздуха, который поднимается вверх, создавая воздушный поток. Излучение — инфракрасное тепло, которое воспринимается как «тёпло» от поверхности.

Как рассчитать необходимую мощность

Тепловая мощность радиатора измеряется в ваттах (Вт) или килокалориях в час (ккал/ч). Для средней комнаты в 20 м² с одной наружной стеной и стандартными окнами требуется около 2000 Вт. Расчёт производится по формуле:

• Площадь помещения × 100 Вт = базовая мощность
• Корректировка на угловые комнаты (+20%), высоту потолков (+10% при >3 м), количество окон
• Выбор радиатора с запасом 10–15%

Материалы и их особенности: сталь, чугун, алюминий, биметалл

Материал радиатора определяет его срок службы, устойчивость к коррозии и совместимость с системой. Рассмотрим каждый из них подробно.
Чугун — классический материал, используемый с XIX века. Чугунные батареи медленно нагреваются, но долго сохраняют тепло после отключения. Они устойчивы к химически агрессивному теплоносителю, что делает их идеальными для старых многоквартирных домов. Срок службы — до 50 лет.
Стальные радиаторы легче и дешевле чугунных, но менее устойчивы к гидроударам. Подходят для автономных систем с контролируемым качеством воды. Требуют защиты от кислородной коррозии, особенно в открытых системах. Тонкостенные модели могут протекать при скачках давления.
Алюминиевые радиаторы — самые эффективные по теплоотдаче. Одна секция может выдавать до 200 Вт. Однако они чувствительны к pH воды: при значениях выше 8,5 начинается активная коррозия. Также возможен газообразование при контакте с другими металлами (гальваническая коррозия). Применяются только в замкнутых системах с нейтральным теплоносителем.
Биметаллические радиаторы сочетают лучшее от стали и алюминия. Внутренний каркас из нержавеющей стали выдерживает давление до 40 атм, а внешний алюминиевый корпус обеспечивает быструю теплоотдачу. Это самый надёжный выбор для централизованного отопления.

Гидравлические характеристики и влияние на работу системы

Гидравлика — один из ключевых факторов при выборе и установке радиаторов. Даже самый мощный радиатор не будет работать эффективно, если в системе есть завоздушивание, неправильный уклон или забитые трубы.
Давление в системе отопления должно соответствовать паспортным данным радиатора. В многоэтажных домах рабочее давление достигает 12–15 атм, а испытательное — до 25 атм. Поэтому в таких условиях не рекомендуются алюминиевые и тонкостенные стальные радиаторы.
Расход теплоносителя зависит от диаметра подводки и сопротивления самого радиатора. Чем длиннее и уже каналы, тем выше гидравлическое сопротивление. Это может привести к недогреву дальних батарей в последовательной схеме подключения.

Как избежать типичных гидравлических ошибок

• Не используйте переходники с меньшим диаметром — это создаёт «узкое место».
• Устанавливайте термостатические клапаны для балансировки потока.
• Обеспечьте правильный уклон при естественной циркуляции (3 мм на метр трубы).
• Удаляйте воздух через краны Маевского.

Монтаж и подключение: схемы, нюансы, ошибки

Правильная установка радиатора — залог его эффективной работы. Начинается всё с выбора места: под окном, чтобы создать тепловую завесу, предотвращающую сквозняки.
Радиатор должен быть установлен горизонтально, с небольшим уклоном (до 1°) в сторону крана Маевского для удаления воздуха. Расстояние до пола — не менее 10 см, до подоконника — не менее 5 см, до стены — 3–5 см. Это обеспечивает свободную циркуляцию воздуха.

Схемы подключения

1. Боковое (одностороннее) — подача и обратка с одной стороны. Самое распространённое решение. Эффективно при небольшом числе секций (до 10).
2. Нижнее — подводка снизу. Эстетично, так как трубы скрыты. Требует радиаторов с нижним подключением и может снижать мощность на 10–15%.
3. Диагональное — подача сверху с одной стороны, обратка снизу с противоположной. Лучше всего для длинных радиаторов (12+ секций), обеспечивает равномерный прогрев.

Типичные ошибки монтажа

• Использование паронитовых прокладок вместо паронита с армированием — риск протечки.
• Затяжка ниппелей «на глаз» — перекос секций, плохой контакт.
• Отсутствие крана Маевского или установка его внизу — невозможность развоздушивания.
• Подключение без термостата — потеря контроля над температурой.

Эксплуатация и обслуживание: продление срока службы

Даже самый качественный радиатор выйдет из строя при неправильной эксплуатации. Ежегодное обслуживание — обязательное условие долгой работы.
Перед началом отопительного сезона необходимо:

• Проверить все соединения на предмет протечек.
• Очистить поверхность от пыли — слой пыли снижает теплоотдачу на 10–15%.
• Прокачать систему и удалить воздух.
• Проверить работу термостатических головок.

В системах с централизованным отоплением нельзя самостоятельно сливать воду из радиаторов — это нарушает баланс всей стояки. Любые изменения должны согласовываться с управляющей компанией.
Для чистки внутренних каналов используется промывка — химическая или гидродинамическая. Она удаляет шлам, ржавчину и накипь, которые снижают теплоотдачу и создают гидравлическое сопротивление.

Экспертное мнение

При выборе радиатора ориентируйтесь не на маркетинг, а на технические параметры. Обратите внимание на паспортные данные: рабочее давление, теплоотдачу на секцию, объём воды. Убедитесь, что радиатор сертифицирован для использования в ваших условиях.
Предпочитайте проверенных производителей с сервисной поддержкой. Дешёвые аналоги часто имеют заниженные характеристики и тонкие стенки. Особенно это касается алюминиевых и биметаллических моделей из Азии.
Для многоэтажных домов с централизованным отоплением лучший выбор — биметаллические или чугунные радиаторы. В частных домах с автономным котлом подойдут стальные панельные или алюминиевые с закрытым контуром.
Интеграция радиаторов в систему «умный дом» позволяет автоматически регулировать температуру по времени суток и погоде. Это экономит до 20–30% энергии в год.

Вопросы и ответы

Заключение

Устройство батареи отопления — это гармония физики, инженерии и практики. Понимание её внутреннего устройства позволяет принимать осознанные решения при выборе, монтаже и эксплуатации. От материала и конструкции зависит не только эффективность обогрева, но и безопасность, долговечность и комфорт.

• Выбирайте радиатор по тепловой мощности, а не внешнему виду.
• Биметаллические и чугунные модели — лучший выбор для централизованного отопления.
• Соблюдайте правила монтажа: расстояния, схемы подключения, балансировка.
• Регулярно обслуживайте систему: чистка, развоздушивание, проверка соединений.
• Используйте термостаты для точного контроля температуры и экономии энергии.
