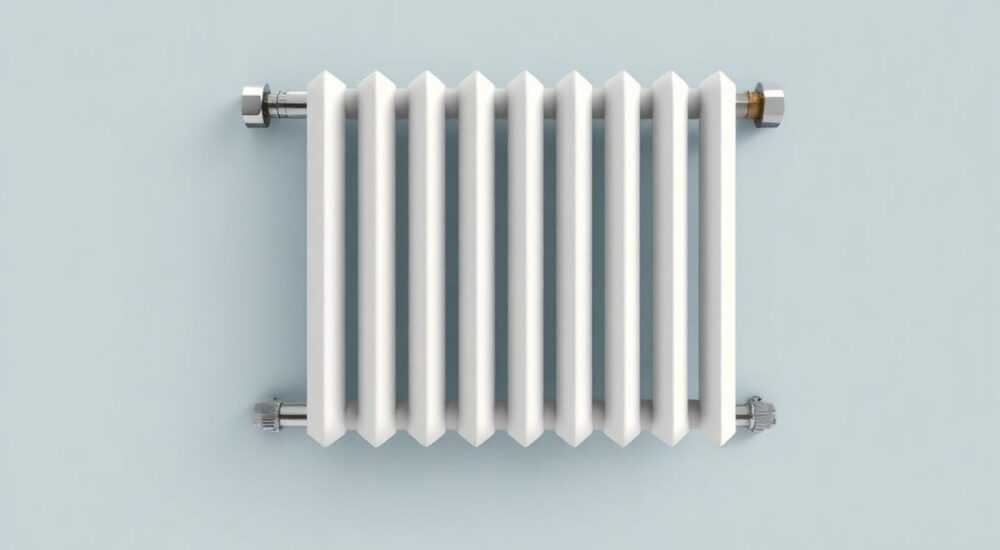

Устройство батареи отопления

Батарея отопления — это ключевой элемент системы обогрева, обеспечивающий передачу тепла от теплоносителя в помещение. Современные радиаторы изготавливаются из различных материалов и имеют разнообразные конструкции, что позволяет подобрать оптимальное решение для любого типа здания. Устройство батареи напрямую влияет на её эффективность, долговечность и совместимость с системой отопления.

От правильного понимания устройства и принципа действия радиатора зависит не только комфорт в доме, но и энергоэффективность всей системы. Несмотря на кажущуюся простоту, современная бат2>Устройство батареи отопления: основные компоненты

Любой радиатор состоит из нескольких функциональных частей, каждая из которых играет важную роль в процессе теплоотдачи. Основными элементами являются секции (или панели), коллекторы, соединительные перемычки, а также воздухоотводчик и крепёжные элементы.

Секции — это основные модули, по которым циркулирует теплоноситель. В чугунных и алюминиевых радиаторах они соединяются между собой ниппелями, образуя единый корпус. В панельных стальных радиаторах вместо секций используются сварные панели, внутри которых проходят каналы для воды.

Коллекторы расположены в верхней и нижней части радиатора и распределяют теплоноситель по секциям. От их диаметра и формы зависит скорость потока и равномерность прогрева. В некоторых моделях предусмотрены направляющие перегородки, которые увеличивают время пребывания воды внутри прибора, повышая КПД.

Воздухоотводчик (кран Маевского) необходим для удаления воздушных пробок, которые могут снижать теплоотдачу. Он монтируется в верхней точке радиатора и позволяет стравливать воздух вручную или автоматически — в зависимости от типа устройства.

Принцип работы радиатора отопления

Тепло в помещение передаётся двумя способами: излучением и конвекцией. Излучение — это инфракрасное тепло, которое исходит от нагретой поверхности радиатора и нагревает предметы и людей в комнате. Конвекция — это движение тёплого воздуха вверх, вызванное разницей температур.

Когда горячая вода поступает в радиатор, стенки нагреваются и отдают тепло окружающему воздуху. Холодный воздух снизу засасывается, нагревается и поднимается вверх, создавая конвекционный поток. Это обеспечивает равномерный прогрев помещения.

Эффективность работы зависит от площади теплообменной поверхности. Чем больше рёбер, пластин или секций, тем выше теплоотдача. Современные радиаторы часто оснащаются конвекторными пластинами — тонкими металлическими листами, увеличивающими площадь контакта с воздухом.

Скорость теплоотдачи также зависит от температуры теплоносителя и разницы между ней и температурой в комнате. При стандартном режиме 70/55 °C (подача/обратка) и комнатной температуре 20 °C разница составляет 50 °C — это база для расчёта тепловой мощности.

Основные виды радиаторов и их устройство

На рынке представлены четыре основных типа радиаторов: чугунные, стальные, алюминиевые и биметаллические. Каждый имеет свои особенности конструкции, преимущества и недостатки.

Чугунные радиаторы

Один из самых старых, но до сих пор популярных типов. Состоят из секций, отлитых из серого чугуна, соединённых ниппелями. Отличаются высокой теплоёмкостью и устойчивостью к гидроударам.

• Толстые стенки медленно нагреваются, но долго сохраняют тепло после отключения отопления.
• Выдерживают давление до 9–12 атмосфер, что делает их пригодными для централизованного отопления.
• Минус — большой вес (одна секция — до 7 кг) и хрупкость при механическом воздействии.

Стальные панельные радиаторы

Изготавливаются из штампованных стальных листов, сваренных между собой. Бывают однопанельные (тип 10), двухпанельные (тип 20), трёхпанельные (тип 30), а также с конвекторными рёбрами (тип 11, 21, 22 и т.д.).

• Имеют высокую теплоотдачу при небольшом объёме теплоносителя.
• Легче чугунных, но чувствительны к гидроударам и коррозии при сливании воды.
• Требуют стабильного давления и качественного теплоносителя.

Алюминиевые радиаторы

Состоят из анодированных алюминиевых секций, соединённых резьбовыми ниппелями. Обладают высокой теплоотдачей — одна секция выдаёт до 200 Вт.

• Быстро нагреваются и реагируют на изменения температуры.
• Подходят для автономных систем с контролем параметров теплоносителя.
• Не рекомендуются для централизованного отопления из-за чувствительности к pH и кислороду в воде.

Биметаллические радиаторы

Гибридная конструкция: внешняя часть — алюминий, внутренний каркас — сталь или медь. Соединение может быть полным (все каналы стальные) или частичным (только вертикальные коллекторы).

• Сочетают высокую теплоотдачу алюминия и прочность стали.
• Выдерживают давление до 35–40 атм, устойчивы к гидроударам.
• Один из лучших вариантов для многоэтажек с централизованным отоплением.

Как выбрать радиатор: критерии подбора

Выбор батареи зависит от типа системы отопления, условий эксплуатации и требований к комфорту. Ниже — ключевые параметры, на которые стоит обратить внимание.

Тепловая мощность

Измеряется в ваттах (Вт) и рассчитывается исходя из объёма помещения, климата и теплопотерь. Общее правило: 1 кВт на 10 м² при высоте потолков 2.7 м.

Производители указывают мощность при дельте температур 50 °C (ΔT=50). Если в вашей системе температура ниже (например, 60/40 °C), реальная мощность будет меньше — до 20–30%.

Для точного расчёта используйте формулу: Q = k × S × ΔT, где Q — мощность, k — коэффициент теплопотерь, S — площадь, ΔT — разница температур.

Рабочее и испытательное давление

Рабочее давление — максимальное давление, при котором радиатор может работать постоянно. Для централизованного отопления требуется минимум 10–12 атм.

Испытательное (опрессовочное) давление — в 1.5 раза выше рабочего. Проверяется при производстве и при монтаже. Например, если рабочее — 15 атм, опрессовка — 22.5 атм.

Материал и коррозионная стойкость

Чугун и сталь устойчивы к агрессивному теплоносителю, но склонны к коррозии при контакте с кислородом. Алюминий вступает в реакцию с щелочной водой, особенно в сочетании с другими металлами.

Для защиты используются антикоррозионные покрытия: нитрирование, экоксид, полимерные слои. В алюминиевых радиаторах внутренние каналы часто покрываются составом, предотвращающим окисление.

Способы подключения и их влияние на эффективность

От схемы подключения зависит, насколько равномерно и эффективно будет работать радиатор. Существует несколько стандартных вариантов.

1. Боковое одностороннее — подача и обратка подключены к одной стороне (сверху и снизу). Самый распространённый способ, особенно в квартирах. Дает высокую теплоотдачу, если радиатор не длиннее 1.2 м.
2. Нижнее подключение — используется при скрытой разводке труб. Теплоотдача снижается на 10–15%, но внешний вид аккуратный. Требуется установка термостатической головки.
3. Диагональное — подача сверху с одной стороны, обратка снизу с противоположной. Лучший вариант для длинных радиаторов (от 1.5 м), обеспечивает полное заполнение теплоносителем.
4. Перекрёстное — аналогично диагональному, но с противоположной стороны. Используется редко, может создавать «мертвые зоны».

Для регулировки температуры применяются термостатические клапаны. Они автоматически перекрывают поток при достижении заданной температуры, экономя до 20% энергии.

При монтаже важно соблюдать уклон, чтобы избежать воздушных пробок. Радиатор должен быть установлен строго горизонтально, с небольшим уклоном в сторону крана Маевского.

Монтаж и эксплуатация: советы и ошибки

Неправильная установка — частая причина снижения эффективности и преждевременного выхода из строя. Вот типичные ошибки и как их избежать.

• Неправильный расчёт количества секций — слишком мало — не хватит тепла, слишком много — перерасход энергии и завышенная нагрузка на систему.
• Игнорирование крана Маевского — без него невозможно удалить воздух, что приводит к шуму, гидроударам и коррозии.
• Отсутствие шарового крана на подаче — не позволяет демонтировать радиатор без слива всей системы.
• Плохая теплоизоляция стен за радиатором — до 30% тепла может уходить наружу. Используйте отражающий экран (фольга + изолон).

Радиатор должен находиться под окном — это создаёт тепловую завесу, препятствующую проникновению холодного воздуха. Зазоры: от пола — 10–15 см, от подоконника — 5–10 см, от стены — 3–5 см.

Ежегодно перед началом отопительного сезона проводите осмотр: проверьте крепления, наличие течи, состояние воздухоотводчика. При необходимости промойте систему или отдельный радиатор.

Современные технологии в устройстве радиаторов

Производители внедряют инновации, направленные на повышение эффективности, долговечности и удобства управления.

• Интеллектуальные термоголовки — подключаются к Wi-Fi, позволяют управлять температурой через смартфон, программируют режимы по дням недели.
• Графитовые и керамические покрытия — увеличивают теплоотдачу за счёт лучшего излучения и защиты от коррозии.
• Компактные модели с высокой мощностью — например, радиаторы высотой 20 см, но с теплоотдачей как у стандартных. Подходят для помещений с низкими подоконниками.
• Интеграция с «умным домом» — совместимость с системами типа «Алиса», Google Home, Apple HomeKit.

Появляются радиаторы с встроенными насосами для принудительной циркуляции, особенно полезные в автономных системах с естественной циркуляцией.

Также развиваются экологичные решения: использование переработанных материалов, снижение энергозатрат при производстве, упаковка из переработанного картона.

Экспертное мнение

Сергей Волков, главный инженер проектной организации «ТеплоПроект», 22 года в сфере отопления:

«За последние годы произошёл серьёзный технологический скачок. Если раньше выбор был между «греет» и «не греет», сейчас мы говорим о точности регулировки, сроках службы и совместимости с возобновляемыми источниками энергии.

Особое внимание уделяем биметаллическим радиаторам — они стали стандартом для новых жилых комплексов. Также растёт спрос на стальные панельные радиаторы с увеличенным количеством конвекторных рёбер — они отлично работают с низкотемпературными системами, например, тепловыми насосами.

Главный совет: не гонитесь за дешевизной. Разница в цене между хорошим и плохим радиатором — 20–30%, а разница в комфорте и затратах на ремонт — в разы.»

Вопросы и ответы

Заключение

Устройство батареи отопления — это сочетание инженерной мысли, материаловедения и климатических расчётов. Понимание принципов работы, типов конструкций и условий эксплуатации позволяет сделать осознанный выбор, который обеспечит комфорт и экономию на десятилетия вперёд.

Современные радиаторы — это не просто металлические коробки, а высокотехнологичные устройства, способные интегрироваться в «умный дом», адаптироваться к низкотемпературным системам и точно регулировать микроклимат.

• Выбирайте тип радиатора в зависимости от системы отопления: биметалл — для централизованной, алюминий — для автономной.
• Учитывайте реальную тепловую мощность при ваших температурных режимах, а не только паспортные данные.
• Правильное подключение и установка крана Маевского критически важны для эффективной работы.
• Используйте термостатические головки для экономии энергии и комфорта.
• Регулярное обслуживание продлевает срок службы радиатора на 30–50%.
