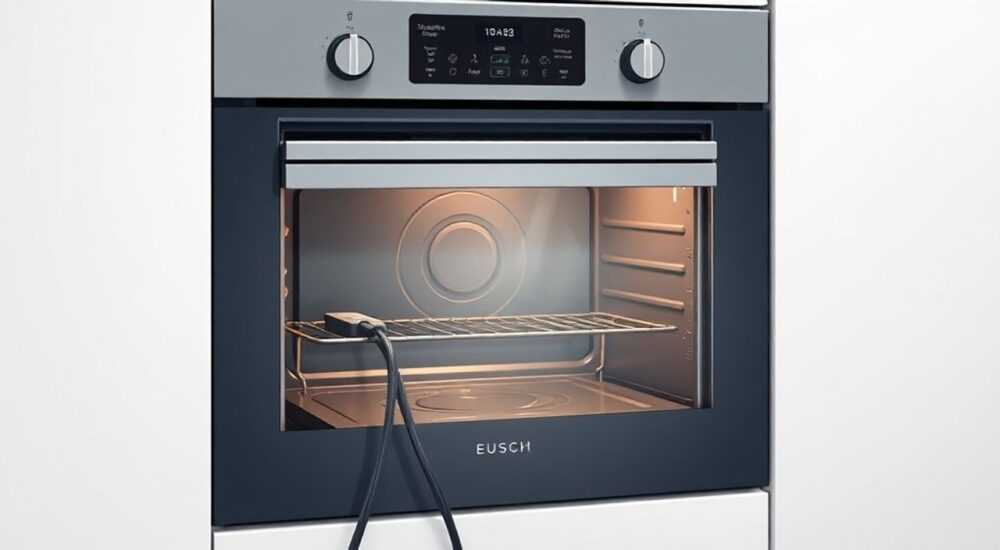

В какую розетку подключается духовой шкаф электрический встраиваемый

Встраиваемый электрический духовой шкаф — один из самых востребованных элементов современной кухни. Он сочетает эстетику, функциональность и высокую мощность, но требует особого подхода к подключению. Многие пользователи ошибочно полагают, что достаточно просто вставить прибор в нишу и включить в обычную розетку — это опасно и может привести к перегреву, короткому замыканию или даже пожару. Правильное подключение — не просто вопрос удобства, а вопрос безопасности и соответствия нормам ПУЭ (Правил устройства электроустановок). От того, в какую розетку вы подключите духовой шкаф, зависит не только срок службы техники, но и целостность всей электропроводки в доме.

Почему обычную розетку нельзя использовать для духового шкафа

Большинство бытовых розеток в квартирах рассчитаны на ток 10–16 А при напряжении 220–230 В. Это соответствует максимальной мощности около 3,5 кВт. Однако большинство встраиваемых духовых шкафов имеют мощность от 3,5 до 5,5 кВт — а некоторые модели даже превышают 6 кВт. При включении такого прибора в обычную розетку ток может превысить допустимую нагрузку, что вызовет перегрев контактов, оплавление изоляции и, как следствие, возгорание.

Представьте, что вы включаете духовой шкаф на максимальную температуру — нагревательные элементы работают на полную мощность, вентилятор и подсветка тоже активны. Общая нагрузка может достигать 25 А. Стандартная розетка и проводка 2,5 мм² просто не выдерживают такой нагрузки даже в течение 20–30 минут. Это не гипотетический сценарий — по данным Роспотребнадзора, за 2024 год более 12% случаев пожаров на кухнях связаны с неправильным подключением мощной техники.

Какую мощность и ток требует духовой шкаф

Мощность встраиваемого духового шкафа указывается в техническом паспорте. В среднем она варьируется в пределах 3,5–5,5 кВт. Для точного расчёта тока используется формула: I = P / U, где I — ток (А), P — мощность (Вт), U — напряжение (В).

Пример:
— При мощности 4,5 кВт и напряжении 230 В: 4500 / 230 ≈ 19,6 А
— При мощности 5,5 кВт: 5500 / 230 ≈ 23,9 А

Это означает, что даже при минимальной мощности 3,5 кВт (≈15,2 А) уже требуется розетка и проводка, рассчитанные на 20–25 А. Стандартная розетка на 16 А не подходит — она работает на пределе, а при длительной нагрузке (например, при запекании 1,5–2 часа) начинает перегреваться.

Для точного выбора оборудования важно учитывать не только номинальную мощность, но и пусковые токи. При включении ТЭНов происходит кратковременный скачок тока — до 1,5–2 крат от номинального. Это требует наличия автоматического выключателя с характеристикой «С» или «D».

Какие типы розеток подходят

Для подключения духового шкафа подходят только специализированные розетки, соответствующие требованиям ПУЭ и ГОСТ Р 50571.5.52-2011. Ниже приведены допустимые варианты:

• Розетка типа Schuko (CEE 7/4) на 32 А, 250 В — наиболее распространённый вариант в Европе и России. Имеет два круглых контакта и заземляющий контакт с боковыми зажимами. Подходит для мощности до 7,4 кВт.
• Розетка типа IEC 60309 (промышленная, синяя) на 32 А — используется в профессиональной кухонной технике. Обеспечивает высокую степень защиты (IP44), устойчива к влаге и перегрузкам. Требует монтажа в отдельной коробке.
• Розетка с клеммной колодкой (без розетки) — самый надёжный и рекомендуемый способ. Провод от щитка подключается напрямую к клеммам на задней панели духового шкафа. Нет контактов, которые могут окислиться или перегреться.

Требования к проводке и автомату

Подключение духового шкафа — это не просто замена розетки. Это требует полноценного выделения отдельной линии от электрощитка. Вот что необходимо:

• Сечение кабеля — минимум 4 мм² (медный провод). Для мощности свыше 5 кВт рекомендуется 6 мм². Алюминиевые провода не допускаются.
• Автоматический выключатель — обязательно отдельный, номиналом 25–32 А. Для мощности 3,5–4,5 кВт — 25 А, для 5–6 кВт — 32 А. Характеристика автомата — «С» (для бытовой техники) или «D» (если есть частые пусковые токи).
• УЗО — обязательное устройство защитного отключения на 30 мА. Оно предотвращает поражение током при пробое изоляции.
• Заземление — обязательное условие. Нулевой и заземляющий провод должны быть подключены строго по цветовой маркировке: синий — ноль, жёлто-зелёный — земля, коричневый или чёрный — фаза.

Если ваша квартира построена до 2000 года, вероятно, проводка рассчитана только на 16 А и не имеет заземления. В этом случае подключение духового шкафа невозможно без полной замены электропроводки. Это не вопрос «можно ли», а вопрос «безопасно ли».

Пошаговая инструкция по подключению

Если вы уверены в своих силах и имеете опыт работы с электропроводкой, выполните подключение по следующему алгоритму:

1. Отключите электропитание в щитке и проверьте отсутствие напряжения тестером.
2. Проложите от щитка отдельный кабель сечением 4–6 мм² (например, ВВГнг-Ls) до места установки розетки или клеммной колодки.
3. Установите в щитке отдельный автомат на 25–32 А и УЗО на 30 мА.
4. Подключите кабель к автомату: фаза — на автомат, ноль — на нулевую шину, земля — на шину заземления.
5. Установите розетку типа Schuko 32 А или клеммную колодку в доступном месте.
6. Подключите провода к розетке или клеммам духового шкафа строго по цветам: коричневый — L, синий — N, жёлто-зелёный — PE.
7. Проверьте надёжность всех соединений — не должно быть оголённых жил или слабых зажимов.
8. Включите питание и проверьте работу шкафа в режиме нагрева.

Если вы не уверены в правильности подключения — вызовите электрика. Ошибка в подключении одного провода может привести к выходу из строя всей техники или пожару.

Частые ошибки и как их избежать

Даже опытные пользователи допускают критические ошибки при подключении:

• Подключение через розетку 16 А — самая распространённая ошибка. Результат: перегрев, оплавление изоляции, дым.
• Использование старой проводки без заземления — в домах 1980–1990-х годов часто нет заземляющего провода. Это нарушает ПУЭ и делает технику опасной.
• Неправильное сечение кабеля — использование 2,5 мм² вместо 4–6 мм². Кабель начинает греться, даже если автомат не отключается.
• Отсутствие УЗО — при пробое на корпус шкафа ток может пройти через человека. УЗО спасает жизнь.
• Подключение к общей линии с плитой или посудомойкой — это превышает допустимую нагрузку на линию. Каждая мощная техника должна быть на отдельной линии.

Чтобы избежать ошибок, всегда сверяйтесь с инструкцией производителя. В паспорте указаны точные требования к напряжению, току, сечению и типу подключения. Если в документе написано «только прямое подключение» — не пытайтесь использовать розетку.

Экспертное мнение: что говорят профессионалы

Профессионалы рекомендуют следующее:
— Не экономьте на электропроводке — это одна из самых важных систем в доме.
— При покупке духового шкафа сразу уточняйте у продавца требования к подключению.
— Если вы снимаете квартиру — не подключайте мощную технику без разрешения собственника и проверки проводки.
— Даже если техника работает — проверяйте контакты розетки каждые 6–12 месяцев. Окисление — главный враг надёжности.

Часто задаваемые вопросы и ответы

• Можно ли подключить духовой шкаф через розетку 220 В, если в паспорте указано 230 В?
  Да, разница в 10 В — это норма. Современные приборы работают в диапазоне 200–250 В. Главное — чтобы ток и сечение провода соответствовали мощности.
• Что делать, если в доме нет заземления?
  Заземление — обязательное условие. Без него подключение запрещено ПУЭ. Варианты: установка системы уравнивания потенциалов, подключение к контуру заземления в подъезде (только с разрешения управляющей компании), или замена проводки с установкой заземляющего контура.
• Можно ли использовать розетку от электроплиты для духового шкафа?
  Нет. Электроплита подключается через отдельную линию с автоматом 32–40 А. Подключение к ней духового шкафа — перегрузка. Каждая мощная техника должна иметь свою линию.
• Почему не хватает 16 А, если шкаф 3,5 кВт? 220 В × 16 А = 3,52 кВт — ведь это совпадает?
  На практике напряжение в сети редко бывает ровно 220 В — чаще 210–215 В. При этом пусковые токи могут быть выше на 50–100%. Розетка 16 А работает на пределе, а её контакты не рассчитаны на длительную нагрузку. Это как ездить на автомобиле с максимальной скоростью 120 км/ч, если он рассчитан на 110 км/ч — рано или поздно произойдёт отказ.
• Нужно ли отключать автомат при чистке духового шкафа?
  Да. Даже если вы не трогаете провода, при включённом питании есть риск случайного замыкания. Отключайте питание перед любыми работами, связанными с техникой.

Заключение

Подключение встраиваемого электрического духового шкафа — это не задача «как бы включить», а инженерная задача, требующая соблюдения норм безопасности, правильного выбора оборудования и грамотного монтажа. Использование обычной розетки — это не просто нарушение правил, это потенциальная угроза жизни и имуществу. Даже если техника работает, это не означает, что всё в порядке — проводка может деградировать незаметно, а контакт — окисляться, создавая условия для возгорания.

Правильный подход — выделенная линия с автоматом 25–32 А, кабель 4–6 мм², УЗО 30 мА и заземление. Лучший вариант — прямое подключение через клеммную колодку. Розетка Schuko 32 А — допустимый компромисс, но не идеал. Если вы не уверены в своих силах — вызовите квалифицированного электрика. Это обойдётся дешевле, чем замена всей кухни после пожара.

• Духовой шкаф мощностью >3,5 кВт нельзя подключать в обычную розетку 16 А.
• Лучший вариант — прямое подключение через клеммную колодку с отдельной линией.
• Обязательны: отдельный автомат (25–32 А), УЗО (30 мА), заземление и кабель 4–6 мм².
• Использование розетки Schuko 32 А допустимо, но не предпочтительно.
• Никогда не подключайте через удлинитель, переходник или общую линию с другой техникой.
