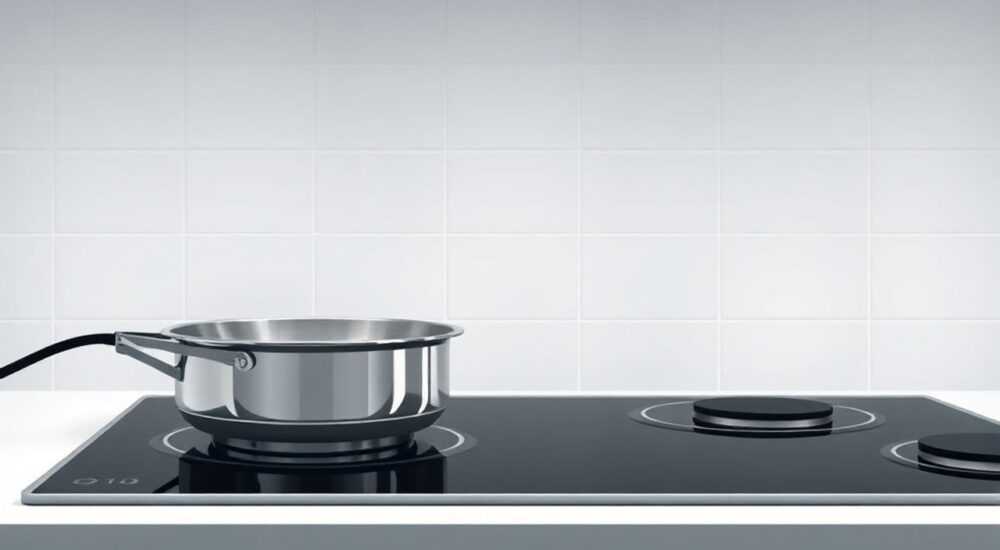

Варочная панель электрическая какой кабель

При подключении электрической варочной панели к домашней сети особое внимание уделяется выбору кабеля — это критически важный этап, от которого зависят безопасность, долговечность оборудования и соответствие нормам ПУЭ. Неправильно подобранный сечение или тип провода может привести к перегреву, короткому замыканию и даже пожару.

Выбор кабеля для электрической варочной панели — не просто формальность при ремонте или установке новой техники. Это ответственный инженерный расчёт, основанный на правилах устройства электроустановок (ПУЭ), характеристиках самой плиты и особенностях электропроводки в доме. Многие пользователи ошибочно полагают, что подойдёт любой «толстый» провод или что можно использовать существующую розетку от стиральной машины. Такие решения могут обернуться серьёзными последствиями. Электрическая варочная панель — один из самых энергопотребляющих приборов в квартире: её мощность часто достигает 7–10 кВт, а при одновременной работе всех конфорок создаётся значительная нагрузка на сеть.
Поэтому подключение должно выполняться по строгим правилам: отдельной линией от электрощитка, через автоматический выключатель нужного номинала и, желательно, через устройство защитного отключения (УЗО). Ключевым элементом этой цепи является кабель — он должен выдерживать длительную нагрузку без перегрева. Основные параметры, которые нужно учитывать: материал жилы, сечение, количество жил, тип изоляции и способ прокладки. На практике чаще всего используются медные кабели марок ВВГнг-Ls или NYM, так как они соответствуют требованиям пожарной безопасности и легко монтируются.

Мощность панели и выбор сечения кабеля

Первое, с чего начинается выбор кабеля — определение мощности варочной панели. Эта информация указана в паспорте устройства или на задней стенке. Средние значения для бытовых моделей составляют от 6 до 10 кВт. Например, панель мощностью 7 кВт при напряжении 220 В потребляет ток около 31,8 А (по формуле I = P / U). Это уже за пределами возможностей стандартной розетки на 16 А.
Для таких нагрузок необходимо использовать кабель с увеличенным сечением. По таблицам ПУЭ медный кабель сечением 2,5 мм² допускает длительный ток до 25 А, что недостаточно. Кабель 4 мм² выдерживает до 35 А — этого хватает для большинства однофазных панелей до 8 кВт. Если мощность превышает 8 кВт, рекомендуется переход на трёхфазное питание или использование кабеля сечением 6 мм².
Сечение кабеля напрямую влияет на его способность рассеивать тепло. При недостаточном сечении жила перегревается, изоляция плавится, возрастает риск возгорания. Особенно это актуально при скрытой прокладке в штробах, где теплоотвод ограничен. Поэтому нельзя ориентироваться только на «запас прочности» — нужно строго следовать расчётам.

Для точного выбора сечения можно воспользоваться простым алгоритмом:

1. Найдите суммарную мощность панели в киловаттах (указана в документации).
2. Определите тип сети: 220 В (однофазная) или 380 В (трёхфазная).
3. Рассчитайте ток: I = P / U (для трёхфазной: I = P / (√3 × U)).
4. Подберите сечение по таблице допустимых токовых нагрузок.
5. Добавьте запас 15–20% на случай скачков напряжения или старения проводки.

Например, панель 9 кВт в однофазной сети: I = 9000 / 220 ≈ 40,9 А. Ближайшее подходящее сечение — 6 мм² (допустимый ток до 42 А). Использование 4 мм² в этом случае недопустимо — будет постоянный перегрев.

Какой тип кабеля выбрать: ВВГ, NYM, ПВС

На рынке представлено несколько типов кабелей, подходящих для подключения варочной панели. Самые распространённые — ВВГнг-Ls, NYM и ПВС. Каждый имеет свои особенности, преимущества и ограничения.

• ВВГнг-Ls — медный кабель с двойной изоляцией, не поддерживающий горение (нг), с пониженным дымовыделением (Ls). Подходит для скрытой и открытой прокладки. Отличается высокой надёжностью и доступной ценой. Чаще всего используется в жилых домах.
• NYM — импортный аналог ВВГ, с более плотной изоляцией из резины и внешней оболочкой из ПВХ. Лучше гнётся, меньше нагревается, но дороже. Хорошо подходит для щитков и мест с повышенной влажностью.
• ПВС — гибкий соединительный кабель, часто используется для удлинителей. Не предназначен для постоянной прокладки в стене. Хотя по сечению может подойти, его изоляция менее устойчива к тепловым нагрузкам и старению.

Однофазное и трёхфазное подключение: что лучше?

Большинство квартир в многоквартирных домах имеют однофазную сеть 220 В. Однако при мощности панели свыше 8 кВт рекомендуется трёхфазное подключение 380 В. Почему?
При однофазном подключении вся нагрузка ложится на одну фазу. Ток получается высокий — 36–40 А, что требует кабеля 6 мм² и автомата на 32–40 А. В трёхфазной сети нагрузка распределяется между тремя фазами. Ток на каждой фазе снижается примерно в три раза. Для той же панели 9 кВт ток составит около 13–14 А на фазу. Это позволяет использовать кабель меньшего сечения — 5×2,5 мм² — и автомат на 16 А.

Преимущества трёхфазного подключения:

• Меньший ток на каждой линии.
• Снижение нагрузки на сеть.
• Меньший нагрев кабеля и соединений.
• Возможность использовать более тонкие провода.
• Лучшая совместимость с современными домами и новыми застройками.

Однако не во всех домах есть доступ к трём фазам. В старом жилом фонде это редкость. Чтобы подключить панель на 380 В, нужно получить технические условия от энергоснабжающей организации, возможно — модернизировать вводной щит. Это дополнительные затраты и время.
Если трёхфазное питание недоступно, остаётся вариант с однофазным подключением. В этом случае важно:

• Использовать кабель 3×6 мм² для мощности 8–10 кВт.
• Установить автоматический выключатель на 32 А или 40 А (в зависимости от расчёта).
• Обязательно добавить УЗО с током утечки 30 мА.
• Проложить отдельную линию от щитка — ни в коем случае не использовать общую групповую сеть.

Распространённые ошибки при выборе кабеля

Несмотря на чёткие правила, многие допускают ошибки при выборе и монтаже кабеля для варочной панели. Вот самые частые из них:

• Использование кабеля 2,5 мм² — считается «универсальным», но для панели категорически недостаточен. Даже при 6 кВт ток превышает 27 А, а допустимый для 2,5 мм² — 25 А.
• Подключение через обычную розетку — стандартные розетки рассчитаны на 16 А. При нагрузке выше 3,5 кВт они оплавляются, контакты окисляются.
• Использование алюминиевого кабеля — хотя ПУЭ допускает алюминий сечением от 16 мм², это небезопасно. Алюминий хрупкий, окисляется, плохо держит соединения. Для внутренней проводки лучше использовать только медь.
• Отсутствие УЗО — автоматический выключатель защищает от перегрузки, но не от утечки тока. Без УЗО риск поражения током при повреждении изоляции остаётся высоким.
• Соединение проводов скруткой — запрещено ПУЭ. Используйте только клеммники Wago, болтовые соединения или опрессовку.

Что делать, если кабель уже проложен, но сечением 4 мм², а панель 9 кВт?

Варианта два: либо заменить кабель на 6 мм², либо перейти на трёхфазное подключение. Самостоятельная эксплуатация с перегрузкой опасна. Даже если сейчас всё работает, со временем изоляция деградирует, контакт ослабевает, и может произойти авария.

Пошаговая инструкция по подключению

Подготовка

• Отключите электропитание в щитке.
• Подготовьте инструмент: отвёртки, индикатор, кусачки, мультиметр.
• Закупите материалы: кабель нужного типа и сечения, автомат, УЗО, клеммник, гофру (при необходимости).

Прокладка кабеля

1. Проложите кабель от щитка до места установки панели. Используйте штробу или кабель-канал.
2. Если проводка скрытая — уложите в гофру для защиты.
3. Заведите кабель в щиток и в корпус панели.

Подключение в щитке

• Установите двухполюсный автомат (для однофазной сети) или трёхполюсный (для трёхфазной).
• Подключите фазу(ы) и ноль к автомату, заземление — к шине PE.
• Защитите линию через УЗО.

Подключение к панели

• Снимите заднюю крышку панели.
• Найдите клеммы: L1 (фаза), L2, L3 (при трёхфазном), N (ноль), PE (земля).
• Подключите провода согласно схеме в инструкции.
• Плотно затяните контакты — слабый зажим вызывает искрение и нагрев.

Проверка и ввод в эксплуатацию

• Дважды проверьте все соединения.
• Включите автомат, проверьте наличие напряжения.
• Включите панель, протестируйте все конфорки.
• Проследите за температурой кабеля и соединений первые 30 минут.

Экспертное мнение

Современные панели также оснащаются сенсорным управлением, Wi-Fi и системами самодиагностики. Но базовые требования к электропитанию остаются прежними. Более того, с увеличением функциональности растёт и энергопотребление. Некоторые модели с индукционными зонами и двойным контуром потребляют до 11 кВт.

Вопросы и ответы

Заключение

Правильный выбор кабеля для электрической варочной панели — это не просто техническая деталь, а вопрос безопасности всей квартиры. Использование кабеля с недостаточным сечением, неподходящего типа или подключение без защитной автоматики могут привести к пожару, выходу техники из строя или травмам. Главное правило: подключение должно быть выполнено отдельной линией от щитка, с учётом реальной мощности панели, типа сети и требований ПУЭ.

• Для панелей до 8 кВт — кабель 3×4 мм² (однофазно) или 5×2,5 мм² (трёхфазно).
• Для панелей выше 8 кВт — кабель 3×6 мм² или переход на 380 В.
• Используйте только медные кабели ВВГнг-Ls или NYM.
• Обязательно установите УЗО и автомат нужного номинала.
• Подключение выполняйте по инструкции производителя, с проверкой всех контактов.
