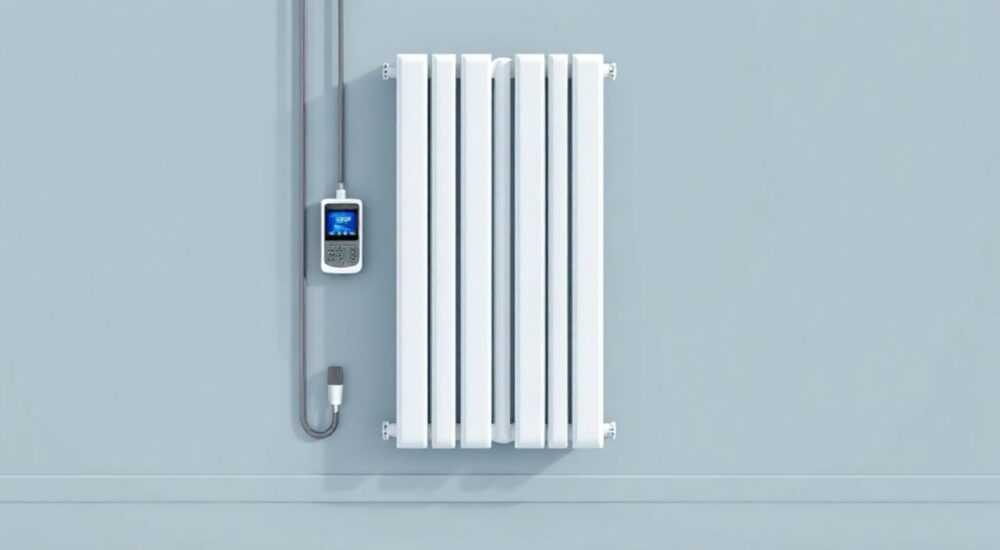

Вертикальные радиаторы отопления с боковым подключением

Вертикальные радиаторы отопления с боковым подключением — это современное решение для эффективного обогрева помещений, сочетающее стильный дизайн и высокую теплоотдачу. Они особенно востребованы в условиях ограниченного пространства у окон или при реализации нестандартных архитектурных решений. Такие радиаторы монтируются вертикально, что позволяет использовать свободную стеновую площадь по высоте, а боковое подключение обеспечивает аккуратную интеграцию в систему отопления без необходимости прокладки труб через пол или потолок.

Преимущества вертикальных радиаторов с боковым подключением

Традиционные горизонтальные радиаторы давно стали стандартом, но в условиях современного дизайна интерьера они не всегда вписываются в концепцию. Вертикальные модели предлагают альтернативу, которая одновременно решает технические и эстетические задачи. Их основное преимущество — компактная ширина и значительная высота, что позволяет эффективно использовать пространство в узких помещениях, возле панорамных окон или вдоль лестничных пролетов.
Боковое подключение означает, что подводящие и отводящие трубы подключаются к торцам радиатора, обычно с одной стороны. Это делает монтаж более гибким, особенно когда разводка труб выполнена в полу или в стене. В отличие от нижнего подключения, боковое не требует установки специальных термостатических головок с дистанционными датчиками, что упрощает регулировку температуры.
Такие радиаторы обеспечивают равномерный прогрев воздуха за счет естественной конвекции. Теплый воздух поднимается вверх, создавая «тепловую завесу», которая предотвращает сквозняки и снижает теплопотери у остекления. Особенно это актуально для больших оконных проемов в квартирах-студиях и частных домах.

Устройство и типы: как работают и чем отличаются

Вертикальные радиаторы состоят из нескольких секций или цельного корпуса, по которому циркулирует теплоноситель — вода или антифриз. Конструкция может быть секционной (сборной) или панельной (моноблочной). Секционные модели чаще встречаются среди чугунных и биметаллических радиаторов, тогда как стальные — как правило, панельные.
Подключение бывает двух видов: боковое одностороннее и диагональное. При одностороннем подключении подача и обратка находятся на одном торце, что удобно при монтаже, но может снижать КПД на 5–10% из-за неравномерного распределения теплоносителя. Диагональное подключение (подача сверху, обратка снизу с противоположной стороны) считается наиболее эффективным, так как обеспечивает полное заполнение секций.

Основные типы материалов

• Стальные панельные — легкие, недорогие, быстро нагреваются, но чувствительны к гидроударам и качеству теплоносителя.
• Биметаллические — сочетают стальной сердечник и алюминиевый корпус, устойчивы к давлению и коррозии, идеальны для централизованного отопления.
• Алюминиевые — высокая теплоотдача, легкий вес, но не рекомендуются для систем с агрессивным теплоносителем.
• Чугунные — долговечные, инерционные, хорошо держат тепло, но тяжелые и хрупкие при монтаже.

Как выбрать подходящий радиатор: ключевые критерии

Выбор вертикального радиатора зависит от нескольких факторов: типа системы отопления, параметров помещения, дизайнерской концепции и бюджета. Первое, на что стоит обратить внимание — тепловая мощность. Она рассчитывается исходя из объема помещения: 40–45 Вт на 1 м³ для стандартного жилья, до 50–60 Вт — для угловых комнат или с большими окнами.
Определите тип подключения. Боковое подключение бывает:

• Сверху-сбоку — подача сверху, обратка сбоку на том же торце;
• Снизу-сбоку — наиболее распространенный вариант для скрытой разводки;
• Диагональное — подача сверху одного торца, обратка снизу противоположного.

Для централизованного отопления предпочтительны биметаллические или чугунные радиаторы. В автономных системах (частный дом) можно использовать алюминиевые или стальные модели. Обратите внимание на межосевое расстояние — стандартное значение 500 мм, но для вертикальных моделей оно может достигать 1800–2000 мм.

На что еще обратить внимание

1. Габариты — измерьте высоту от пола до подоконника и ширину свободной стены. Учтите зазоры: минимум 5 см до пола, 10 см до подоконника.
2. Крепление — убедитесь, что стена выдержит вес. Чугунные и биметаллические радиаторы тяжелые, могут потребовать анкерных креплений.
3. Финишное покрытие — белый матовый — классика, но есть модели под дерево, медь, черный графит. Покрытие должно быть устойчивым к УФ и механическим повреждениям.
4. Комплектация — наличие заглушек, кронштейнов, воздухоотводчика. Лучше выбирать модели с уже встроенным термостатическим вентилем.

Монтаж: пошаговая инструкция и типичные ошибки

Установка вертикального радиатора с боковым подключением требует точности. Даже небольшой перекос может привести к завоздушиванию и снижению теплоотдачи. Работы лучше проводить на этапе ремонта, до укладки напольного покрытия.

Пошаговая инструкция

1. Отключите систему отопления и слейте теплоноситель. Это обязательное условие для безопасного монтажа.
2. Разметка — используйте уровень, чтобы отметить точки крепления кронштейнов. Они должны быть строго горизонтальны и симметричны.
3. Закрепите кронштейны — в бетон или кирпич используйте дюбели, в гипсокартон — усиленные подрозетники или закладные.
4. Подключите трубы — соблюдайте схему «подача — вход», «обратка — выход». Используйте фум-ленту или паклю для герметизации резьбовых соединений.
5. Установите радиатор на кронштейны и зафиксируйте. Проверьте вертикальность уровнем.
6. Подключите термоголовку и воздухоотводчик — если не установлены заводом.
7. Опрессуйте систему — медленно подайте теплоноситель, проверьте на протечки.

Распространенные ошибки

• Неправильная ориентация подключения — подача должна быть сверху при диагональной схеме, иначе радиатор будет прогреваться неравномерно.
• Отсутствие воздухоотводчика — приводит к образованию воздушных пробок, шуму и холодным секциям.
• Слишком плотное затягивание соединений — может повредить резьбу или деформировать корпус, особенно у алюминиевых моделей.
• Игнорирование терморегулятора — лишает возможности экономить энергоресурсы и контролировать микроклимат.

Обслуживание и эксплуатация: советы на долгие годы

Правильный уход продлевает срок службы радиатора на 30–50%. Даже самые надежные модели нуждаются в периодической профилактике. Основные мероприятия — это промывка, удаление воздуха и визуальный осмотр на предмет коррозии и протечек.
Рекомендуется проводить ежегодное обслуживание перед началом отопительного сезона:

• Слейте немного воды через сливной кран, чтобы проверить чистоту.
• Прокачайте воздухоотводчик — даже автоматический может залипнуть.
• Протрите поверхность от пыли — она снижает теплоотдачу до 15%.
• Проверьте крепления — вибрация от циркуляции может ослабить болты.

Для систем с закрытым контуром (частные дома) раз в 3–5 лет проводят химическую промывку. Это удаляет накипь и шлам изнутри каналов. Используются специальные составы, после которых система промывается чистой водой.

Экспертное мнение

Он также отмечает рост популярности низкотемпературных систем с тепловыми насосами, где вертикальные радиаторы работают на 45–55 °C. В таких условиях важна большая площадь теплообмена, поэтому выбирают модели с увеличенным количеством пластин или оребрением.

Вопросы и ответы

Заключение

Вертикальные радиаторы отопления с боковым подключением — это не просто модный тренд, а практичное решение для современных жилищ. Они эффективно обогревают помещения, вписываются в любой интерьер и позволяют гибко проектировать систему отопления. Главное — правильно выбрать тип, материал и схему подключения, учитывая особенности вашей системы.

• Выбирайте биметаллические радиаторы для централизованного отопления.
• Предпочитайте диагональное боковое подключение для равномерного прогрева.
• Проводите ежегодное обслуживание: удаление воздуха, очистка, проверка креплений.
• Учитывайте габариты и вес при монтаже — особенно на гипсокартонных стенах.
• Интегрируйте терморегуляторы для контроля температуры и энергосбережения.
