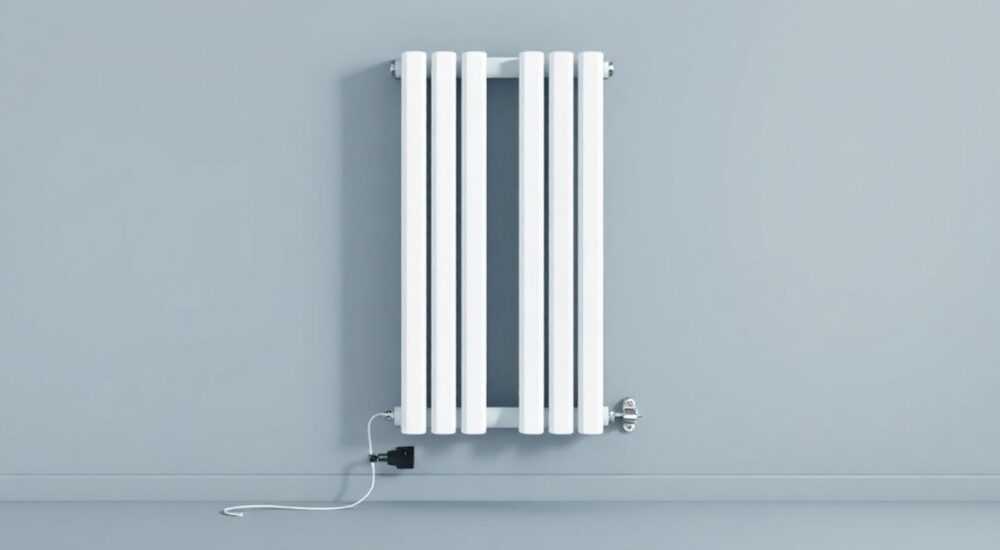

Вертикальные радиаторы отопления с нижним подключением

Вертикальные радиаторы отопления с нижним подключением — это современное решение для систем отопления, сочетающее эстетику, эффективность и удобство монтажа. Они особенно востребованы в условиях ограниченного пространства, дизайнерских интерьеров и при использовании скрытой разводки труб. Благодаря нижнему подключению трубы не бросаются в глаза, а сами батареи выглядят аккуратно и лаконично.

Преимущества вертикальных радиаторов с нижним подключением

Вертикальные радиаторы с нижним подключением становятся всё популярнее благодаря своей функциональности и внешнему виду. В отличие от классических горизонтальных моделей, они занимают меньше места по ширине, что особенно важно в узких коридорах, ванных комнатах или рядом с окнами. Их высокая конструкция позволяет равномерно распределять тепло по всему объёму помещения, создавая комфортный микроклимат.

Нижнее подключение означает, что подводящие и обратные трубы подсоединяются снизу, зачастую через специальные заглушки или термостатические головки. Это позволяет спрятать коммуникации в полу или стене, обеспечивая чистый и современный дизайн интерьера. Такое решение особенно актуально при реализации «скрытого» монтажа, когда трубы прокладываются внутри строительных конструкций.

Такие радиаторы легко интегрируются в системы с автоматическим управлением температурой. Современные модели комплектуются термоголовками, которые реагируют на изменения температуры воздуха и регулируют поток теплоносителя. Это повышает энергоэффективность и снижает расходы на отопление.

Устройство и типы: как работают такие радиаторы?

Вертикальные радиаторы с нижним подключением устроены так, чтобы теплоноситель (обычно вода) проходил через секции снизу вверх, обеспечивая конвекционный и лучистый обогрев. Основная часть конструкции — это панели или коллекторы, соединённые между собой каналами. При нагреве металл отдаёт тепло в помещение, а воздух циркулирует естественным образом.

Существует несколько типов таких радиаторов:

• Панельные стальные — состоят из сварных стальных пластин, формирующих каналы для воды. Отличаются высокой теплоотдачей и доступной ценой.
• Секционные алюминиевые — собираются из отдельных секций, легко масштабируются. Хорошо подходят для автономных систем.
• Биметаллические — сочетают стальной сердечник и алюминиевый корпус. Устойчивы к гидроударам и перепадам давления, идеальны для централизованного отопления.

Подключение может быть односторонним или диагональным, но в случае нижнего — чаще всего используется симметричное расположение входа и выхода. Многие модели оснащены воздушными клапанами (кран Маевского), расположенными сверху, чтобы стравливать воздух из системы.

Принцип работы

Теплоноситель поступает через нижний патрубок, поднимается вверх по внутренним каналам, отдаёт тепло и возвращается обратно. За счёт конвекции вокруг радиатора образуется восходящий поток тёплого воздуха, который вытесняет холодный вниз — создаётся естественная циркуляция.

Как выбрать подходящий радиатор: ключевые критерии

Выбор вертикального радиатора с нижним подключением зависит от нескольких факторов: типа системы отопления, площади помещения, дизайна интерьера и бюджета. Главное — не ориентироваться только на внешний вид, а учитывать технические параметры.

Первое, на что стоит обратить внимание — это мощность (теплоотдача). Она измеряется в ваттах (Вт) и должна соответствовать тепловым потерям помещения. В среднем на 1 м² площади при стандартной высоте потолков (до 3 м) требуется 70–100 Вт. Для точного расчёта лучше использовать онлайн-калькуляторы или обратиться к специалисту.

Второй важный параметр — рабочее давление. В многоквартирных домах с централизованным отоплением оно может достигать 9–12 атм, поэтому предпочтительны биметаллические или стальные радиаторы. В частных домах с автономной системой достаточно 4–6 атм — здесь подойдут алюминиевые модели.

Третий критерий — способ подключения. Убедитесь, что выбранный радиатор имеет нижнее подключение с нужным шагом (обычно 50 мм). Также проверьте наличие комплекта для подключения: переходники, кронштейны, кран Маевского.

Чек-лист перед покупкой

1. Определите необходимую мощность (Вт) для вашего помещения.
2. Уточните тип системы отопления (централизованная/автономная).
3. Проверьте совместимость подключения (нижнее, шаг 50 мм).
4. Выберите материал: сталь, алюминий, биметалл.
5. Убедитесь в наличии гарантии и сертификатов качества.

Монтаж и подключение: пошаговая инструкция и нюансы

Установка вертикального радиатора с нижним подключением требует внимания к деталям. Даже небольшая ошибка может привести к завоздушиванию, снижению теплоотдачи или протечкам. Работу лучше доверить профессионалу, но при желании можно выполнить её самостоятельно.

Шаги монтажа

1. Отключите систему отопления и слейте теплоноситель. Это необходимо для безопасного демонтажа старого оборудования.
2. Разметьте место установки. Вертикальные радиаторы крепятся на стену с помощью кронштейнов. Убедитесь, что стена выдержит вес (особенно при заполнении водой).
3. Закрепите кронштейны строго по уровню. Отклонение более 2 мм может привести к перекосу и проблемам с подключением.
4. Подключите трубы. Используйте гибкие подводки с накидными гайками (евроконусы) для удобства монтажа и компенсации неточностей.
5. Установите радиатор на кронштейны и подсоедините трубы. Не затягивайте соединения слишком сильно — можно повредить резьбу.
6. Запустите систему, откройте кран Маевского и удалите воздух. Проверьте герметичность всех соединений.

Важно использовать балансировочные клапаны, если радиатор подключён к системе с несколькими отопительными приборами. Это обеспечит равномерное распределение теплоносителя.

Сравнение материалов: сталь, алюминий, биметалл

Выбор материала радиатора напрямую влияет на его срок службы, эффективность и стоимость. Каждый тип имеет свои сильные и слабые стороны, поэтому важно понимать, где какой предпочтительнее.

Стальные панельные радиаторы

Наиболее распространённый тип для нижнего подключения. Легкие, быстро нагреваются, доступны по цене. Однако чувствительны к качеству теплоносителя — при наличии кислорода и механических примесей могут корродировать. Средний срок службы — 10–15 лет.

Алюминиевые секционные

Обладают высокой теплоотдачей (до 200 Вт на секцию), быстро реагируют на изменение температуры. Подходят для автономных систем с контролируемым составом воды. Не рекомендуются для централизованного отопления из-за чувствительности к щелочам и высокому давлению.

Биметаллические

Сочетают прочность стали и высокую теплоотдачу алюминия. Стальной сердечник контактирует с теплоносителем, а алюминиевый корпус отдаёт тепло. Выдерживают давление до 40 атм, устойчивы к гидроударам. Цена выше, но срок службы — до 25 лет.

Распространённые ошибки при выборе и установке

Даже опытные мастера иногда допускают ошибки, которые снижают эффективность системы. Знание типичных просчётов поможет избежать проблем.

• Неправильный расчёт мощности — установка слишком слабого радиатора приведёт к недогреву, а слишком мощного — к перерасходу энергии и дискомфорту.
• Игнорирование балансировки — в системах с несколькими приборами без балансировочных клапанов дальние радиаторы будут греть хуже.
• Плохая герметизация соединений — использование некачественной подмотки или чрезмерное затягивание фитингов вызывает течь.
• Отсутствие воздухоотводчика — завоздушивание снижает теплоотдачу на 20–30% и вызывает шум в системе.

Экспертное мнение

По его словам, клиенты всё чаще выбирают решения, которые «не портят интерьер». Вертикальные модели позволяют отказаться от громоздких горизонтальных батарей и использовать подоконное пространство с пользой. Также он отмечает рост популярности «умных» систем: радиаторы подключаются к термостатам, которые управляются с телефона.

Вопросы и ответы

Заключение

Вертикальные радиаторы отопления с нижним подключением — это разумное сочетание дизайна, эффективности и практичности. Они идеально подходят для современных интерьеров, где важна чистота линий и скрытые коммуникации. При правильном выборе и монтаже они обеспечат стабильный комфорт в течение многих лет.

• Выбирайте радиатор по мощности, а не по внешнему виду.
• Для централизованного отопления предпочтительны биметаллические модели.
• Нижнее подключение требует точного монтажа и балансировки системы.
• Используйте термоголовки для автоматического контроля температуры.
• Регулярное обслуживание продлит срок службы радиатора на 30–50%.
