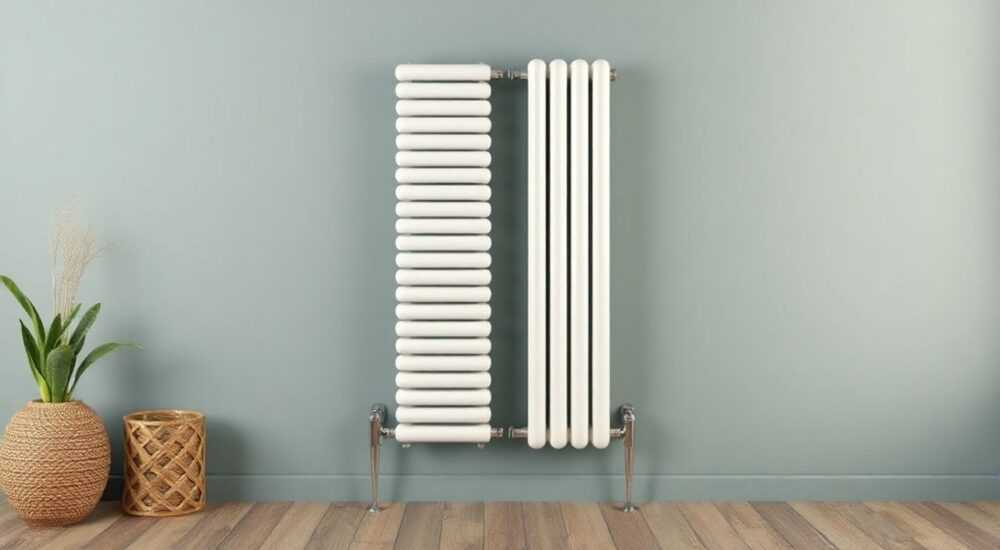

Вертикальные радиаторы своими руками

Вертикальные радиаторы — это не просто элемент отопительной системы, а стильное, функциональное и пространственно эффективное решение для современных интерьеров. Особенно актуально они в квартирах с высокими потолками, малогабаритных помещениях или там, где необходимо сохранить свободную стену для мебели или декора. В отличие от классических горизонтальных батарей, вертикальные модели позволяют эффективно распределять тепло по высоте, не занимая ценную площадь на стенах. Многие домовладельцы сегодня задумываются о том, чтобы сделать такие радиаторы своими руками — экономично, индивидуально и с полным контролем над качеством. Однако это не просто сборка труб и панелей: требуются точные расчёты, знание термодинамики, умение работать с металлом и понимание особенностей гидравлических систем. В этой статье вы получите исчерпывающее руководство по созданию вертикального радиатора своими руками — от проектирования до монтажа, с учётом современных стандартов, типичных ошибок и проверенных решений.

Почему выбирают вертикальные радиаторы?

Вертикальные радиаторы набирают популярность не случайно. В условиях ограниченного пространства — например, в городских квартирах с узкими стенами или в залах с большими окнами — горизонтальные батареи часто выглядят громоздко и мешают расстановке мебели. Вертикальная конфигурация позволяет разместить отопительный прибор в углу, у двери или даже за диваном, не нарушая эстетики интерьера. Кроме того, такие радиаторы лучше создают естественную конвекцию: холодный воздух опускается вниз, нагревается, поднимается вверх и равномерно циркулирует по помещению. Это особенно важно в помещениях с высокими потолками — 3 метра и более — где традиционные радиаторы часто не справляются с обогревом верхней зоны.

Современные производители предлагают готовые модели с дизайном под лофт, скандинавский стиль или минимализм. Но они стоят дорого — от 20 000 до 80 000 рублей за единицу. Если вы обладаете базовыми навыками работы с металлом и понимаете основы теплотехники, самостоятельное изготовление позволяет сэкономить до 60–70% стоимости, сохранив при этом функциональность и эстетику. Особенно это актуально для тех, кто делает ремонт в старом доме с нестандартными нишами или хочет создать уникальный элемент интерьера.

Выбор материалов: сталь, медь, алюминий — что лучше?

Ключевой фактор успеха — материал. От него зависит не только теплоотдача, но и долговечность, устойчивость к коррозии и совместимость с вашей системой отопления. Три основных варианта: сталь, алюминий и медь.

Сталь — самый популярный выбор для самодельных конструкций. Она прочная, легко сваривается, доступна в виде труб и профилей. Но подвержена ржавчине, особенно если в системе используется некачественная теплоноситель. Рекомендуется использовать сталь 3–4 мм толщиной и обязательно покрывать внутреннюю поверхность ингибитором коррозии.

Алюминий — лёгкий и обладает отличной теплопроводностью. Но требует точной сборки: сварка алюминия — сложный процесс, требующий аргоновой сварки. В домашних условиях лучше использовать алюминиевые профили с резьбовыми соединениями. Важно: алюминий несовместим с медью в одной системе — возможна гальваническая коррозия.

Медь — идеальный материал с точки зрения теплопередачи. Теплопроводность меди в 5 раз выше, чем у стали. Но она дорогая, а соединения требуют пайки с высокой температурой. Для домашнего изготовления — только если у вас есть опыт пайки медных труб в системах кондиционирования.

Для большинства самодельных решений оптимальный выбор — стальные трубы диаметром 25–32 мм с толщиной стенки не менее 3 мм. Они легко свариваются, стоят недорого и служат десятилетиями при правильной подготовке теплоносителя.

Проектирование конструкции: расчёты и схемы

Прежде чем брать в руки сварочный аппарат, нужно точно рассчитать необходимую теплоотдачу. Для этого определите объём помещения: длина × ширина × высота. Умножьте объём на норму тепловой мощности — в среднем 40 Вт на 1 м³ для жилых помещений в средней полосе России. Например, комната 4×5×2,8 м = 56 м³ → 56 × 40 = 2240 Вт. Это минимальная мощность, которую должен обеспечить ваш радиатор.

Теперь — как распределить эту мощность по вертикали. Лучший вариант — использовать несколько вертикальных колонн (3–5 шт.), соединённых горизонтальными перемычками. Каждая колонна — это отдельная труба, по которой циркулирует теплоноситель. Чем больше колонн, тем равномернее тепло распределяется. Оптимальное расстояние между колоннами — 15–25 см.

Диаметр труб влияет на гидравлическое сопротивление. Для систем с естественной циркуляцией — минимум 32 мм. Для систем с насосом — можно использовать 25 мм. Важно: не используйте трубы меньше 20 мм — они быстро засоряются и создают избыточное давление.

Рекомендуемая схема: две вертикальные трубы (подача и обратка) с 3–5 горизонтальными перемычками, соединёнными между собой. Внутри каждой перемычки можно установить перегородки — они увеличивают турбулентность потока и повышают теплоотдачу на 10–15%.

Пошаговая сборка: от идеи до готового радиатора

Сборка — это этап, где теория превращается в реальность. Следуйте строгой последовательности:

1. Подготовьте материалы: стальные трубы 25–32 мм, толщиной стенки ≥3 мм, заглушки, кран Маевского, фланцы для подключения. Приобретите антикоррозийное покрытие (например, «Цинол» или «Термопласт»).
2. Нарежьте трубы: по расчётным размерам — высота радиатора обычно 1,8–2,4 м. Оставьте по 10 см снизу и сверху для подводки. Нарежьте 3–5 горизонтальных перемычек длиной 40–60 см.
3. Соберите каркас: сварите две вертикальные трубы (подача и обратка). Приварите к ним горизонтальные перемычки с шагом 30–40 см. Проверьте перпендикулярность уровнем.
4. Установите перегородки (опционально): внутри каждой перемычки приварите пластины из листовой стали 1–1,5 мм. Они не должны касаться стенок — оставьте зазор 5 мм. Это увеличит площадь теплообмена.
5. Обработайте поверхность: зачистите все сварные швы, уберите окалину. Нанесите два слоя антикоррозийного состава — сначала грунтовку, потом защитное покрытие. Дайте высохнуть 24 часа.
6. Установите кран Маевского: на верхней перемычке с подачи — для удаления воздуха. Закройте нижнюю трубу заглушкой с резьбой.
7. Проверьте герметичность: подключите радиатор к водопроводу (без давления), заполните водой и оставьте на 12 часов. Проверьте все соединения — нет ли капель.

Монтаж и подключение к системе отопления

Монтаж вертикального радиатора требует соблюдения правил гидравлики. Не подключайте его напрямую к магистрали без байпаса и термостатического клапана — это нарушит баланс всей системы.

Сначала определите место установки. Лучше всего — под окном или у наружной стены. Убедитесь, что стена выдержит вес: радиатор 2,2 м высотой с водой весит 40–60 кг. Используйте анкерные болты в бетон или крепёж для кирпича.

Подключение выполняется по схеме «снизу вниз» или «снизу вверх». В системах с принудительной циркуляцией предпочтительна схема «снизу вверх» — это снижает завоздушивание. Подача — сверху, обратка — снизу. Подключите через байпас с термостатическим клапаном — это позволит регулировать температуру в комнате.

Обязательно установите воздухоотводчик на верхней точке радиатора. После подключения запустите систему постепенно: сначала наполните её водой, затем включите насос и прогрейте радиатор на минимальной мощности. Проверьте температуру по всей высоте — если верх холоднее низа, значит, есть воздушная пробка.

Частые ошибки и как их избежать

Самодельные радиаторы часто выходят из строя не из-за плохого материала, а из-за ошибок монтажа и проектирования.

• Слишком тонкие трубы (менее 20 мм) — вызывают высокое гидравлическое сопротивление, снижают циркуляцию, повышают шум. Решение: минимум 25 мм.
• Отсутствие антикоррозийного покрытия — через 2–3 года начинается ржавчина, особенно в нижней части. Решение: грунтовка + эпоксидное покрытие.
• Неправильная схема подключения — если подача и обратка перепутаны, радиатор работает неэффективно. Решение: всегда подключайте подачу сверху, обратку — снизу.
• Отсутствие воздухоотводчика — воздух скапливается вверху, радиатор «холодный сверху». Решение: обязательная установка крана Маевского.
• Недостаточная теплоотдача — если радиатор не греет, как ожидалось, проверьте количество колонн и площадь поверхности. Минимум 1,5 м² площади теплообмена на 1 кВт мощности.

Экспертное мнение: что говорят профессионалы?

«Самодельные вертикальные радиаторы — это отличный способ сэкономить, если вы не пытаетесь сэкономить на качестве. Я рекомендую использовать только трубы из углеродистой стали марки Ст3сп, толщиной 3–4 мм. Никаких алюминиевых профилей в открытых системах — это катастрофа. И обязательно делайте гидравлический расчёт — не полагайтесь на “на глаз”. Один мой клиент построил радиатор из 25-мм труб, но забыл про байпас. В результате у соседей в подъезде перестал работать отопление. Это не шутка — это последствия нарушения гидравлического баланса.»

— Елена Морозова, инженер-теплотехник, главный специалист компании «Тепло-Эксперт», более 22 лет в сфере проектирования систем отопления.

Она также отмечает: «Дизайн важен, но не настолько, чтобы жертвовать функциональностью. Если ваш радиатор красив, но не греет — он не решает задачу. Проверяйте температуру по всей высоте: разница между верхом и низом не должна превышать 5–7 °C. Если больше — значит, есть зона застоя, и нужно добавить перегородки или увеличить диаметр труб».

Вопросы и ответы

Заключение

Создание вертикального радиатора своими руками — это не просто экономия денег. Это возможность интегрировать отопление в дизайн интерьера, сделать его функциональным и эстетичным. Однако успех зависит не от энтузиазма, а от точности расчётов, выбора материалов и соблюдения технологий. Не пытайтесь сэкономить на толщине стенок труб, герметичности соединений или антикоррозийной обработке — эти элементы определяют долговечность и безопасность всей системы.

Самодельный радиатор, сделанный с учётом всех рекомендаций, прослужит 15–25 лет — не хуже, чем промышленный аналог. Главное — подходить к делу как к инженерной задаче, а не к поделке. Проверяйте каждое соединение, рассчитывайте теплоотдачу, не игнорируйте воздухоотвод. В результате вы получите не просто батарею — а надёжный, стильный и эффективный элемент отопления, который будет работать без сбоев годами.

• Используйте стальные трубы толщиной не менее 3 мм — это гарантия долговечности.
• Обязательно проводите теплотехнический расчёт перед сборкой — не полагайтесь на догадки.
• Подключайте радиатор через байпас и термостатический клапан — это сохранит баланс системы.
• Устанавливайте кран Маевского и регулярно удаляйте воздух — иначе радиатор не будет греть.
• Покрывайте внутренние поверхности антикоррозийным составом — это продлит срок службы в 2–3 раза.
