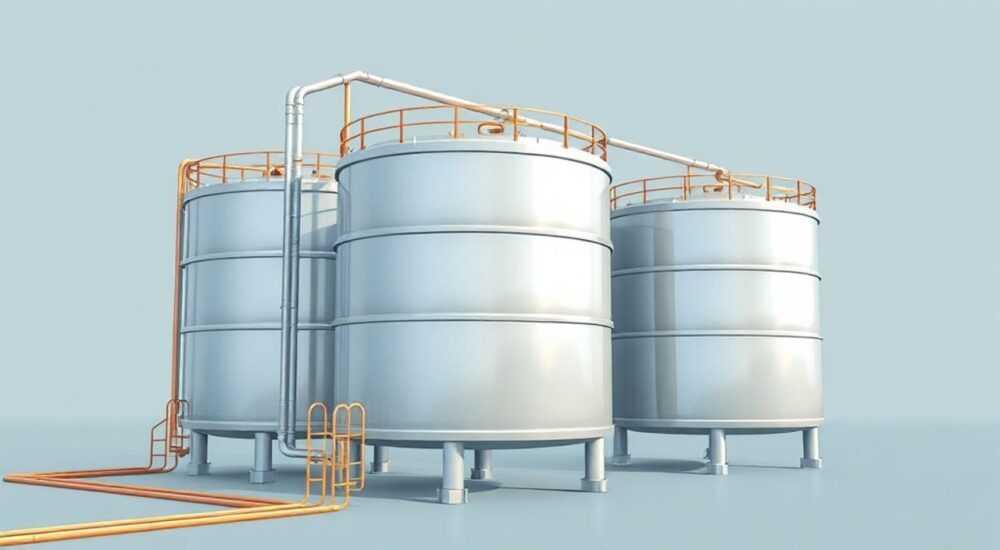

Вертикальные резервуары для хранения нефти

Вертикальные резервуары для хранения нефти — это ключевые элементы инфраструктуры нефтедобывающих, нефтеперерабатывающих и транспортных предприятий. Они обеспечивают надежное и безопасное хранение больших объемов сырой нефти, стабилизированной продукции и промежуточных фракций перед дальнейшей переработкой или транспортировкой. Конструкция таких резервуаров разрабатывается с учетом климатических условий, типа грунта, объема хранения и требований экологической безопасности.

Типы вертикальных резервуаров для хранения нефти

Вертикальные цилиндрические резервуары (РВС) — наиболее распространённый тип ёмкостей для хранения нефти на промышленных объектах. Их популярность обусловлена простотой конструкции, высокой вместимостью и возможностью масштабирования. В зависимости от конструктивного исполнения крыши различают несколько основных типов.

Первый — резервуары с плавающей крышей. Эта конструкция позволяет минимизировать «дыхание» резервуара, снижая потери лёгких фракций за счёт испарения. Плавающая крыша буквально «сидит» на поверхности нефти и поднимается вместе с её уровнем. Это особенно важно при хранении нестабилизированной нефти с высоким содержанием лёгких углеводородов.

Второй тип — резервуары со стационарной крышей. Такие конструкции применяются чаще для хранения стабилизированной нефти или при наличии систем газосбора и рекуперации паров. Они проще в изготовлении, но требуют дополнительного оборудования для контроля давления и вакуума внутри ёмкости.

Третий вариант — мембранные резервуары. Здесь используется гибкая мембрана, отделяющая паровую зону от атмосферы. Такое решение эффективно предотвращает окисление продукта и снижает коррозию внутренних поверхностей. Однако стоимость таких систем выше, и они требуют более сложного обслуживания.

Выбор типа зависит от множества факторов: химического состава нефти, климатической зоны, объёма хранения и экономических ограничений. Например, в регионах с частыми дождями и перепадами температур предпочтение отдаётся плавающим крышам, тогда как на удалённых месторождениях могут использоваться более простые и ремонтопригодные решения.

Устройство и конструкция вертикальных резервуаров

Конструктивно вертикальный резервуар представляет собой цилиндрический корпус, установленный на бетонном или песчаном основании. Основные элементы — днище, стенка, крыша, понтоны (при наличии), системы замера уровня, дренажные и аварийные люки, а также система молниезащиты.

Днище изготавливается из листовой стали и может быть плоским или коническим. Коническое днище способствует естественному стеканию осадков и воды к центральному дренажному патрубку. Это особенно важно при проведении регулярной очистки и технического обслуживания.

Стенка резервуара собирается из поясов — горизонтальных колец, сваренных между собой. Каждый пояс выполнен из листов определённой толщины, которая увеличивается к нижней части конструкции из-за возрастающего гидростатического давления. Например, нижний пояс РВС-50000 может иметь толщину до 20 мм, тогда как верхний — всего 6–8 мм.

Крыша может быть конической, сферической или плавающей. В случае плавающей крыши она состоит из понтона, опорных стоек, направляющих и уплотнений. Уплотнения играют ключевую роль — они предотвращают проникновение воздуха в паровую зону и минимизируют испарение.

Все резервуары оснащаются системами дыхательной арматуры — клапанами давления и вакуума. Эти устройства поддерживают безопасное давление внутри ёмкости при заполнении и опорожнении. Без них возможны деформации корпуса или даже разрушение конструкции.

Материалы и технологии: от стали до антикоррозионных покрытий

Основным материалом для изготовления резервуаров остаётся низколегированная сталь, такая как 09Г2С или 16ГС. Эти марки обладают высокой прочностью, хорошей свариваемостью и устойчивостью к низким температурам — важное преимущество для эксплуатации в условиях Сибири или Арктики.

Однако сталь подвержена коррозии, особенно в зоне переменного уровня — там, где нефть контактирует с влагой и кислородом. Для защиты используются многослойные системы: наружные и внутренние антикоррозионные покрытия, катодная защита и использование коррозионно-стойких сплавов в критических зонах.

Наиболее распространены эпоксидные и полиуретановые покрытия. Они наносятся в несколько слоёв и выдерживают агрессивную среду, включая сероводород и хлориды. Внутренняя поверхность днища и нижних поясов часто дополнительно защищается методом катодной поляризации — подачей постоянного тока через анодные заземлители.

Также активно внедряются композитные материалы для ремонта и усиления существующих конструкций. Например, при локальных повреждениях стенки можно использовать стеклопластиковые накладки, что исключает необходимость полной замены пояса.

Важным трендом является цифровизация мониторинга состояния резервуаров. Датчики толщины стенки, вибрации, температуры и уровня жидкости передают данные в реальном времени на диспетчерский пульт. Это позволяет прогнозировать износ и планировать профилактические работы до возникновения аварийных ситуаций.

Нормы, стандарты и требования безопасности

Эксплуатация резервуаров строго регламентируется нормативными документами. В России действуют требования ПБ 08-624-03, СНиП 2.09.03-85, ГОСТ Р 52857.1–2007 и другие. Эти документы определяют порядок проектирования, строительства, приёмки и технического диагностирования.

Особое внимание уделяется взрывобезопасности. Зона вокруг резервуара считается взрывоопасной (зоны классов 1 и 2), поэтому всё оборудование должно быть сертифицировано по взрывозащите. Это касается и светильников, и насосов, и систем автоматики.

Регулярно проводятся технические освидетельствования — не реже одного раза в 5 лет для новых резервуаров и каждые 3 года для объектов старше 10 лет. Диагностика включает ультразвуковое измерение толщины стенки, проверку герметичности швов, анализ состояния днища и основания.

Также обязательны планы локализации и ликвидации аварийных разливов (ПЛАРН). На каждом объекте должен быть запас сорбентов, боновых заграждений и насосов для откачки. Персонал проходит регулярные учения по действиям в чрезвычайных ситуациях.

Монтаж и эксплуатация: ключевые этапы и ошибки

Процесс строительства резервуара включает несколько этапов: подготовку площадки, устройство фундамента, монтаж днища, сборку стенки, установку крыши и подключение инженерных систем. Каждый этап требует строгого соблюдения технологической карты и контроля качества сварных соединений.

Одной из самых частых ошибок является некачественная подготовка основания. Если фундамент имеет неравномерную осадку, это приводит к деформации днища и появлению трещин. Особенно критично это для крупных резервуаров объёмом 50 000 м³ и более.

Ещё одна проблема — недостаточный контроль сварки. Все продольные и кольцевые швы должны быть проконтролированы методами неразрушающего контроля: радиографией, ультразвуком или капиллярной дефектоскопией. Пропуск даже одного участка может привести к утечке в будущем.

При эксплуатации важно соблюдать режимы заполнения и опорожнения. Быстрое изменение уровня создаёт гидравлические удары, особенно в резервуарах с плавающей крышей. Также необходимо следить за состоянием уплотнений — их износ приводит к увеличению испарения и риску возгорания.

Типичные ошибки при эксплуатации

• Игнорирование планового осмотра дыхательной арматуры. Забитые клапаны могут вызвать разрушение крыши при перепадах давления.
• Отсутствие учёта температурных деформаций. В условиях суточных колебаний температуры металл расширяется и сжимается — это нужно учитывать при проектировании.
• Недостаточная защита от молний. Разряд может воспламенить паровоздушную смесь, особенно при работе с нестабилизированной нефтью.
• Отказ от цифрового мониторинга. Аналоговые датчики не дают оперативной картины состояния, что повышает риски.

Экспертное мнение

По его словам, наибольшее количество аварий происходит не из-за износа, а из-за человеческого фактора: нарушения технологий монтажа, пропуска диагностик, игнорирования сигналов датчиков. Поэтому ключевой элемент безопасности — обученный и ответственный персонал.

Вопросы и ответы

Заключение

Вертикальные резервуары для хранения нефти остаются неотъемлемой частью энергетической инфраструктуры. Их надёжность напрямую влияет на безопасность, экологичность и экономическую эффективность всего производственного цикла. Современные подходы сочетают проверенные временем конструкции с инновационными материалами и цифровыми системами мониторинга.

• Выбор типа резервуара зависит от состава нефти, климата и объёма хранения.
• Антикоррозионная защита и катодная поляризация — ключ к долгому сроку службы.
• Цифровые системы мониторинга позволяют прогнозировать неисправности.
• Соблюдение нормативов и регулярные осмотры — основа безопасности.
• Модернизация старых резервуаров — экономически и экологически оправданное решение.
