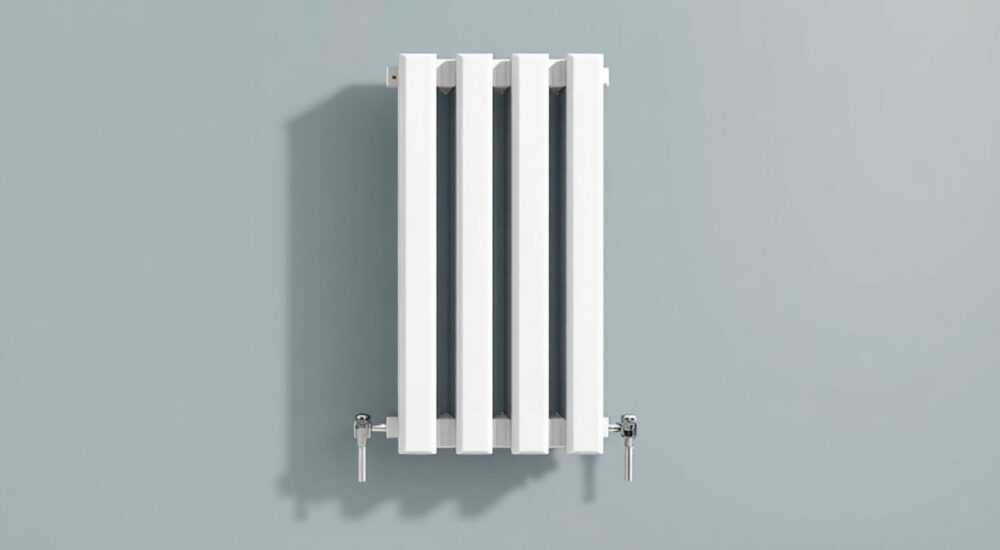

Вертикальный радиатор отопления боковое подключение

Вертикальный радиатор отопления с боковым подключением — это эффективное и стильное решение для обогрева помещений, особенно в условиях ограниченного пространства. Такие приборы характеризуются высокой теплоотдачей за счёт увеличенной высоты и компактной ширины, а боковое подключение обеспечивает аккуратную интеграцию в систему отопления без необходимости скрытия труб в полу или стене. Оптимальный выбор модели зависит от тепловой нагрузки, типа системы, дизайна интерьера и способа монтажа.

Вертикальные радиаторы с боковым подключением идеально подходят для узких стен, панорамных окон и интерьеров в стиле лофт. Главное — правильно рассчитать мощность и выбрать тип теплоносителя: стальные панельные — для централизованного отопления, а алюминиевые — для автономных систем.

Содержание статьи:

Что такое вертикальный радиатор отопления с боковым подключением
Преимущества и недостатки вертикальных радиаторов
Типы материалов и их особенности
Стальные панельные радиаторы
Алюминиевые секционные
Биметаллические
Чугунные
Как рассчитать мощность радиатора
Особенности монтажа с боковым подключением
Распространённые ошибки при установке
Уход и обслуживание вертикальных радиаторов
Экспертное мнение
Вопросы и ответы
Заключение

Что такое вертикальный радиатор отопления с боковым подключением

Вертикальный радиатор — это отопительный прибор, высота которого значительно превышает ширину. В отличие от традиционных горизонтальных моделей, такие батареи размещаются вдоль стены, занимая минимальную площадь по горизонтали. Боковое подключение означает, что подводящие и обратные трубы подсоединяются к коллекторам сбоку, обычно сверху и снизу с одной стороны. Это позволяет скрыть коммуникации в стене или декоративном коробе, сохраняя чистоту линий интерьера.

Такое решение особенно популярно в современных квартирах с панорамным остеклением, где нет места для стандартных радиаторов под окном. Вертикальные модели гармонично вписываются в дизайн, выполняя не только функциональную, но и декоративную роль. Они могут быть выполнены в виде художественных конструкций, напоминающих скульптуры, и использоваться как элемент интерьера.

Боковое подключение предполагает использование специальных угловых переходников или скрытых фитингов. При этом важно учитывать направление потока теплоносителя: диагональная схема (подача сверху, обратка снизу) обеспечивает максимальную теплоотдачу. Прямое боковое подключение (вход и выход с одной стороны на одном уровне) менее эффективно и применяется редко.

Полезно знать: Вертикальные радиаторы с боковым подключением чаще всего устанавливают в новых домах на этапе ремонта, когда можно спрятать трубы в штробы или пол.

Преимущества и недостатки вертикальных радиаторов

Выбор вертикального радиатора — это компромисс между эстетикой, эффективностью и стоимостью. У таких приборов есть ряд неоспоримых достоинств, но также и ограничения, которые нужно учитывать перед покупкой.

Компактность по ширине — идеально для узких ниш, возле дверей, вдоль узких стен.
Высокая теплоотдача за счёт большой поверхности нагрева.
Современный дизайн — многие модели выглядят как предметы искусства.
Гибкость монтажа — можно устанавливать в любом месте стены, не только под окном.
Лёгкий доступ к воздухоотводчику и крану Маевского при боковом подключении.

Недостатки также существуют:

Большая высота может быть неудобна в помещениях с низкими потолками или рядом с мебелью.
Ограниченный выбор моделей с боковым подключением по сравнению с нижним или боковым универсальным.
Повышенная инерционность у стальных панельных радиаторов — медленнее реагируют на изменение температуры.
Сложность замены в уже смонтированной системе — особенно если трубы скрыты.

Параметр	Преимущество	Недостаток
Дизайн	Современный, стильный, подходит под любой интерьер	Цена выше из-за дизайнерских решений
Монтаж	Не требует много места по ширине	Требует точной разметки и скрытой проводки труб
Теплоотдача	Высокая за счёт конвекции и излучения	Зависит от правильного подключения и циркуляции

Типы материалов и их особенности

Материал радиатора определяет его срок службы, устойчивость к гидроударам, теплоотдачу и совместимость с системой отопления. Для вертикальных моделей с боковым подключением используются те же материалы, что и для классических, но с учётом вертикальной нагрузки и давления.

Стальные панельные радиаторы

Наиболее распространённый тип для централизованного отопления. Имеют высокую теплоёмкость, доступную цену и хороший внешний вид. Работают при давлении до 10–12 атм, что достаточно для большинства многоквартирных домов.

Полезно знать: Стальные радиаторы чувствительны к кислороду в теплоносителе. В автономных системах требуется установка мембранного расширительного бака.

Алюминиевые секционные

Обладают высокой теплоотдачей (до 200 Вт на секцию), быстро нагреваются и остывают. Подходят только для автономных систем с контролируемым качеством теплоносителя. Чувствительны к pH воды — оптимальный диапазон 7–8.

Биметаллические

Сочетают стальной сердечник и алюминиевый корпус. Выдерживают давление до 35 атм, устойчивы к гидроударам, долговечны. Идеальны для новостроек с нестабильным давлением в системе. Цена выше, но оправдана надёжностью.

Чугунные

Редко встречаются в вертикальном исполнении из-за веса и сложности монтажа. Однако некоторые дизайнерские модели имитируют ретро-стиль. Отличаются высокой инерционностью и долговечностью — служат более 50 лет.

«Для централизованного отопления в МКД лучше выбирать стальные или биметаллические радиаторы. Алюминий — только при наличии закрытой автономной системы.» — Алексей Ковалёв, инженер-теплотехник, 12 лет опыта

Как рассчитать мощность радиатора

Недостаточная мощность приведёт к холоду в комнате, избыточная — к перегреву и перерасходу энергии. Расчёт должен учитывать объём помещения, климат, тип окон и теплопотери.

Стандартная формула:
Мощность (Вт) = Объём помещения (м³) × 41 Вт/м³

Например, для комнаты 4×3 м с высотой потолков 2,7 м:
Объём = 4 × 3 × 2,7 = 32,4 м³
Мощность = 32,4 × 41 ≈ 1328 Вт

Далее применяются поправочные коэффициенты:

Угловая комната — ×1,2
Окна ПВХ с двухкамерным стеклопакетом — ×0,85
Регион с суровым климатом (например, Сибирь) — ×1,3
Наличие утепления стен — ×0,8

Для угловой комнаты в Сибири с обычными окнами:
1328 × 1,2 × 1,3 ≈ 2068 Вт

Полученную мощность сравнивают с паспортными данными радиатора. Например, стальной панельный радиатор высотой 2000 мм и шириной 400 мм может выдавать до 1800–2200 Вт — этого достаточно.

Полезно знать: Производители указывают теплоотдачу при дельте температур ΔT=50°C (75/65/20). В реальных условиях при ΔT=30–40°C мощность будет ниже на 20–30%.

Особенности монтажа с боковым подключением

Правильный монтаж — залог эффективной работы и долговечности. Боковое подключение требует точной разметки, использования качественной арматуры и соблюдения уклонов.

Выбор места установки. Радиатор должен находиться на расстоянии не менее 5 см от стены, 10 см от пола и 10 см от подоконника (если установлен под ним).
Разметка и крепление кронштейнов. Для вертикальных моделей требуется 2–4 точки крепления. Нижние кронштейны несут основную нагрузку.
Подключение труб. Используйте угловые переходники G½» или G¾», в зависимости от резьбы радиатора. Подача — сверху, обратка — снизу с той же стороны.
Установка термостатического клапана. Монтируется на подающую линию для регулирования температуры.
Опрессовка системы. Проверьте герметичность при давлении 1,5 от рабочего.

Для скрытого монтажа трубы укладывают в штробы или короба. Популярны готовые монтажные комплекты с каналами под трубы и лючками для доступа к вентилям.

«При боковом подключении обязательно используйте воздушный клапан в верхнем коллекторе. Без него возможны завоздушивания и снижение теплоотдачи.» — Марина Петрова, сантехник, 15 лет в сфере

Распространённые ошибки при установке

Даже качественный радиатор будет работать плохо, если допущены ошибки монтажа. Вот самые частые из них:

Неправильная ориентация подключения. Подача снизу, обратка сверху — снижает циркуляцию и теплоотдачу на 20–30%.
Отсутствие воздухоотводчика. Завоздушивание блокирует движение теплоносителя в верхней части радиатора.
Недостаточное количество кронштейнов. Вертикальные модели тяжелее — при недостатке креплений возможен перекос и течь.
Использование алюминиевых радиаторов в централизованной системе. Агрессивный теплоноситель вызывает коррозию и протечки.
Отсутствие байпаса при установке термостата. В однотрубной системе это нарушает циркуляцию по стояку.

Ошибка	Последствие	Решение
Подключение «снизу-вверх»	Снижение теплоотдачи, шум	Переделать схему: подача сверху
Негерметичные соединения	Течь, повреждение отделки	Использовать ФУМ-ленту или пасту Unipak
Неправильный уклон труб	Завоздушивание, плохая циркуляция	Обеспечить уклон 2–3 мм на метр

Уход и обслуживание вертикальных радиаторов

Регулярное обслуживание продлевает срок службы и поддерживает эффективность. Особенно важно это для систем с некачественным теплоносителем.

Ежегодно перед началом отопительного сезона рекомендуется:

Проверить наличие течей в соединениях.
Очистить поверхность от пыли и грязи — используйте влажную ткань, без абразивов.
Спустить воздух через кран Маевского.
Проверить работу термостатического клапана.

Раз в 3–5 лет — промывка системы. Для этого используют химические составы или гидропневматическую промывку. В старых домах с чугунными стояками это критически важно.

Полезно знать: Не закрывайте радиатор плотными шторами или экранами — это снижает теплоотдачу на 15–25%.

Экспертное мнение

«Сейчас наблюдается тренд на вертикальные радиаторы — особенно в евроремонтах и лофтах. Но важно понимать: красивый радиатор — это не просто элемент дизайна. Он должен соответствовать расчётной нагрузке и типу системы. Я часто вижу, как люди выбирают узкие высокие модели из-за «стиля», но потом жалуются на холод. Помните: 1 кВт тепла — это 10 м² при стандартных условиях. Не гонитесь за формой в ущерб функции.» — Дмитрий Смирнов, главный инженер проектной компании «ТеплоДом», 18 лет опыта

Вопросы и ответы

Можно ли установить вертикальный радиатор с боковым подключением в квартире с централизованным отоплением?

Да, но только стальные или биметаллические модели. Алюминиевые запрещены из-за чувствительности к химическому составу теплоносителя. Также требуется согласование с управляющей компанией при замене стояка.

Какой радиатор лучше: панельный или секционный?

Панельные (стальные) — дешевле, тяжелее, медленнее нагреваются. Секционные (алюминиевые/биметаллические) — дороже, легче, быстрее реагируют на изменения. Выбор зависит от системы и бюджета.

Нужен ли термостат на вертикальный радиатор?

Да, особенно если радиатор один в комнате. Термостат позволяет поддерживать комфортную температуру и экономить до 20% энергии.

Можно ли подключить радиатор сбоку, если трубы идут снизу?

Да, с помощью гибких подводок или угловых фитингов. Главное — сохранить схему: подача сверху, обратка снизу.

Как скрыть трубы при боковом подключении?

Используйте декоративные коробы из МДФ или пластика, либо утопите трубы в штробы. Популярны готовые монтажные панели с каналами под трубы и лючками.

Заключение

Вертикальный радиатор отопления с боковым подключением — это современное решение, сочетающее функциональность, эстетику и компактность. Он идеально подходит для помещений с нестандартной планировкой, панорамными окнами и современным дизайном интерьера. Однако успех зависит не только от внешнего вида, но и от правильного расчёта мощности, выбора материала и качества монтажа.

Главное — не поддаваться исключительно визуальному впечатлению. Перед покупкой проведите расчёт теплопотерь, определите тип системы отопления и согласуйте замену приборов, если живёте в многоквартирном доме. Инвестиции в качественный радиатор и профессиональный монтаж окупятся комфортом и экономией в течение многих лет.

Выбирайте материал радиатора в зависимости от типа системы: сталь/биметалл — для ЦО, алюминий — для автономного отопления.
Боковое подключение должно быть диагональным: подача сверху, обратка снизу.
Рассчитывайте мощность с учётом объёма помещения и климатических поправок.
Регулярно обслуживайте радиатор: удаляйте воздух, проверяйте соединения, промывайте систему.
Не закрывайте радиатор плотными экранами — это снижает теплоотдачу.
