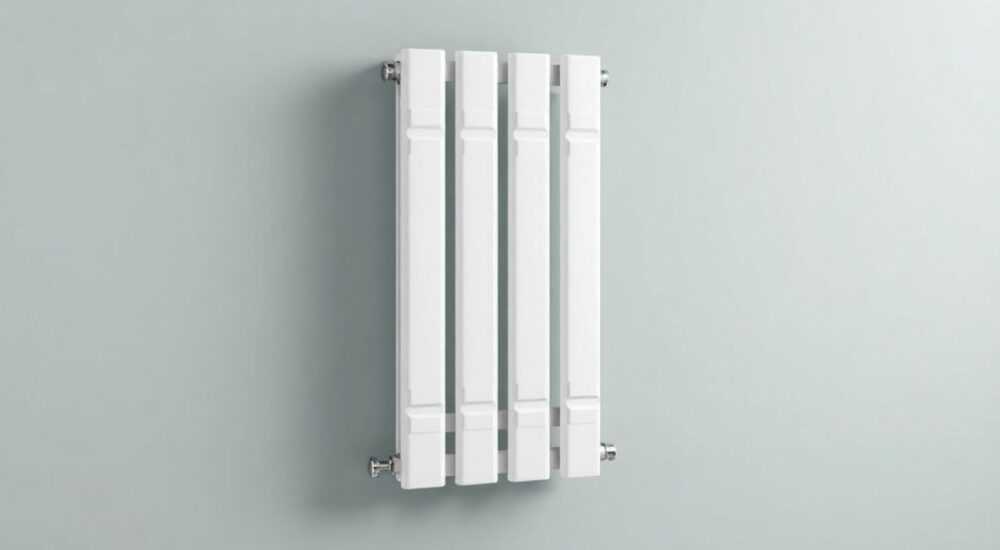

Вертикальный радиатор с боковым подключением настенный

Вертикальный радиатор с боковым подключением — это современное решение для эффективного отопления помещений с ограниченной площадью, особенно в условиях городских квартир и домов с узкими стенами. Он сочетает в себе высокую теплоотдачу, компактные размеры по глубине и эстетичный дизайн, что делает его популярным выбором при реконструкции или проектировании систем отопления. Благодаря боковому подключению монтаж интегрируется в стандартную разводку труб без необходимости дополнительных переходников или сложных схем.

Что такое вертикальный радиатор с боковым подключением

Вертикальный радиатор — это отопительный прибор, у которого трубы и секции расположены преимущественно по вертикали, что позволяет экономить пространство по ширине стены. В отличие от классических горизонтальных моделей, он устанавливается в узких нишах, вдоль колонн или на участках, где ширина свободной стены ограничена. Боковое подключение означает, что подводящая и обратная трубы подсоединяются к боковым патрубкам радиатора — обычно к левому или правому верхнему/нижнему углу.
Такое подключение является стандартным для большинства систем центрального и автономного отопления, что упрощает замену старых батарей без переделки трубопровода. Вертикальные радиаторы с боковым подключением могут быть одно-, двух- или трёхрядными, что влияет на их тепловую мощность и внешний вид.
Конструктивно такие радиаторы состоят из вертикальных коллекторов, соединённых горизонтальными рёбрами (в панельных) или из множества вертикальных секций (в секционных). Теплоноситель движется по внутренним каналам, отдавая тепло в помещение через конвекцию и излучение. Современные модели часто оснащаются термостатическими клапанами для точного контроля температуры.

Преимущества и недостатки

Установка вертикального радиатора с боковым подключением имеет ряд существенных плюсов, особенно в условиях современного жилья. Однако есть и нюансы, которые важно учитывать при выборе.

• Экономия места. Идеален для узких коридоров, ванных комнат, лестничных пролётов и помещений с нишами.
• Высокая теплоотдача на единицу площади. За счёт увеличенной высоты радиатор нагревает больше воздуха, даже при малой длине.
• Дизайн и интерьерная совместимость. Многие модели выглядят как элемент декора — например, в стиле лофт или минимализм.
• Совместимость с системами отопления. Боковое подключение соответствует стандартам ГОСТ и подходит для большинства домов.
• Простота замены. Можно установить вместо старого радиатора без перепланировки труб.

Недостатки также присутствуют:

• Ограниченная регулировка по высоте. Не все производители предлагают модели под потолок 2.7–3.5 метра.
• Риск сквозняков. При большой высоте может создаваться конвективный поток, который воспринимается как холодный воздух у пола.
• Сложность в удалении воздуха. Если не установлен автоматический воздухоотводчик, возможны проблемы с циркуляцией.
• Цена выше среднего. Дизайнерские и многосекционные модели стоят дороже классических.

Виды и материалы изготовления

Материал радиатора напрямую влияет на его срок службы, теплоотдачу, вес и цену. На рынке представлены три основные категории: стальные, алюминиевые и биметаллические.

Стальные панельные радиаторы

Наиболее распространённый тип. Изготавливаются из листовой стали методом штамповки и сварки. Отличаются хорошей теплоотдачей и доступной ценой. Чаще всего встречаются в виде цельнопанельных конструкций с одной, двумя или тремя панелями (обозначаются как тип 10, 11, 21, 22, 33).

Алюминиевые секционные радиаторы

Лёгкие, быстро нагреваются и обладают высокой теплоотдачей — до 200 Вт на секцию. Подходят для автономных систем отопления, но чувствительны к качеству теплоносителя. Агрессивная среда (высокий pH, примеси) может вызвать коррозию.

Биметаллические радиаторы

Состоят из стального сердечника и алюминиевого корпуса. Соединяют прочность стали и высокую теплоотдачу алюминия. Работают при давлении до 40 бар, устойчивы к гидроударам — идеальны для многоэтажек.

1. Подходят для высотных зданий (12+ этажей).
2. Долговечны — срок службы до 50 лет.
3. Дороже аналогов, но оправдывают себя надёжностью.

Как выбрать подходящий радиатор

Выбор зависит от нескольких ключевых факторов: типа системы отопления, параметров помещения, бюджета и дизайнерской концепции.
Первым делом рассчитайте необходимую тепловую мощность. Стандартная формула: 100 Вт на 1 м² площади при потолке 2.7 м. Для угловых комнат, панельных домов или регионов с суровыми зимами добавляйте 15–20%. Например, для комнаты 18 м² потребуется 1800–2160 Вт.
Затем определите, какой материал подходит:

• Для частного дома с автономным отоплением — алюминий или сталь.
• Для квартиры в многоэтажке — биметалл или сталь (тип 22/33).

Обратите внимание на способ подключения. Боковое — самое распространённое, но у некоторых моделей есть нижнее подключение клапанов (скрытый монтаж труб). Это улучшает внешний вид, но требует точной настройки балансировки.

Также проверьте наличие воздухоотводчика. Удобнее, если он установлен на торце радиатора — тогда не нужно открывать доступ к верхней части прибора.

Монтаж и подключение: пошаговая инструкция

Правильная установка — залог эффективной работы и долговечности. Работы можно выполнить самостоятельно, но при наличии сомнений лучше пригласить сантехника.

Подготовка

Отключите систему отопления и слейте воду. Определите место установки: радиатор должен находиться под окном, на расстоянии 10–15 см от пола и 5–10 см от подоконника. Зазор от стены — 3–5 см для циркуляции воздуха.

Разметка и крепление

Используйте уровень, чтобы отметить точки крепления кронштейнов. Обычно их два — нижний и верхний. Для тяжёлых моделей (особенно биметаллических) используйте анкерные болты.

Установка радиатора

Наденьте радиатор на кронштейны. Проверьте горизонтальность — допустимый уклон 1 мм на метр в сторону подключения для слива.

Подключение труб

Подключите подающую и обратную трубы через запорные вентили и термостатические клапаны. Используйте фум-ленту или анаэробный герметик для резьбовых соединений.

Опрессовка и запуск

После подключения медленно запустите систему. Удалите воздух через кран Маевского. Проверьте соединения на предмет протечек.

Обслуживание и уход за радиатором

Регулярное обслуживание продлевает срок службы и поддерживает КПД. Даже самые современные радиаторы нуждаются в профилактике.
Ежегодно перед началом отопительного сезона проводите следующие действия:

• Очистите поверхность от пыли с помощью мягкой щётки или пылесоса.
• Проверьте крепления — при необходимости подтяните кронштейны.
• Удалите воздух через кран Маевского.
• Осмотрите соединения на предмет протечек.

Раз в 3–5 лет рекомендуется промывать радиатор от накипи и шлама, особенно в централизованной системе. Для этого используются специальные химические составы или гидропневматическая промывка.
Не закрывайте радиатор плотными шторами или экранами — это снижает теплоотдачу на 20–40%. Если используется декоративный кожух, он должен иметь достаточные вентиляционные отверстия сверху и снизу.

Экспертное мнение

Он отмечает, что ошибки чаще всего возникают при выборе слишком высокого радиатора для маленького помещения: «Тепло сосредотачивается у потолка, а у пола остаётся холодно. Оптимальная высота — не более 2/3 от высоты комнаты.»

Вопросы и ответы

Заключение

Вертикальный радиатор с боковым подключением — это практичное и стильное решение для современных интерьеров. Он эффективно обогревает помещение, экономит пространство и легко интегрируется в существующую систему отопления. При правильном выборе материала, мощности и монтаже такой прибор прослужит десятилетия, обеспечивая комфорт и стабильную температуру.

• Вертикальные радиаторы идеальны для узких стен и малогабаритных помещений.
• Боковое подключение совместимо с большинством систем отопления.
• Материал (сталь, алюминий, биметалл) должен соответствовать типу системы.
• Обязательно устанавливайте термостат и воздухоотводчик.
• Регулярное обслуживание продлевает срок службы и сохраняет КПД.
