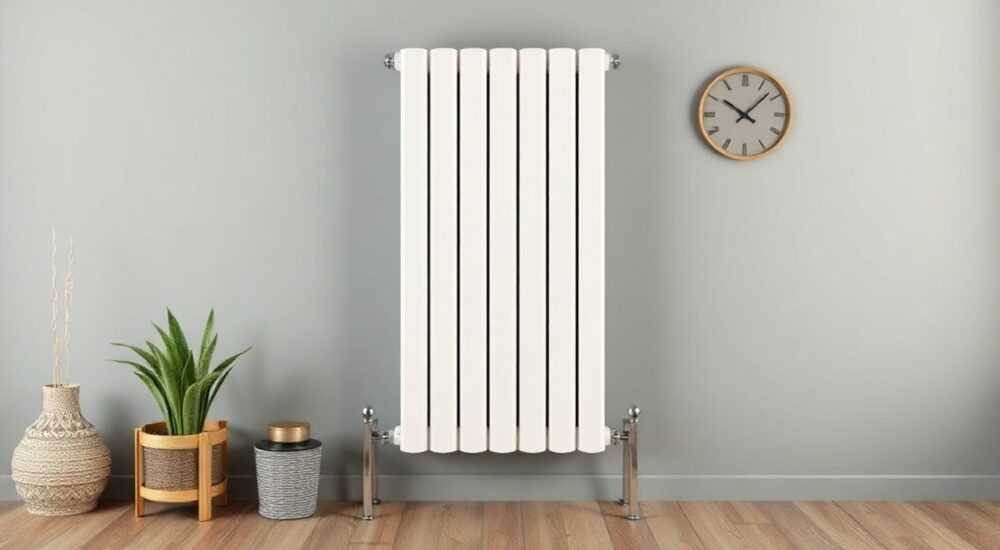

Вертикальный радиатор своими руками

Вертикальный радиатор отопления — это эффективное решение для современных интерьеров, где важны и теплоотдача, и дизайн. Его можно приобрести в готовом виде, но многие умельцы предпочитают собрать устройство самостоятельно, чтобы сэкономить бюджет и адаптировать под конкретные условия помещения. Самодельный вертикальный радиатор требует точного расчета, выбора материалов и соблюдения технологии монтажа.

Подготовка к изготовлению: что нужно знать

Перед тем как приступить к созданию вертикального радиатора, важно понимать его принцип работы. Это секционная конструкция из вертикальных труб, соединённых коллекторами сверху и снизу. Теплоноситель циркулирует по контуру, отдавая тепло в помещение через большую поверхность металла. Такие радиаторы особенно эффективны в высоких помещениях, где тёплый воздух естественным образом поднимается вверх.
Самодельный радиатор — не просто декоративный элемент, а функциональная часть системы отопления. Он должен выдерживать давление, не протекать и равномерно нагреваться. Неправильная сборка может привести к разгерметизации, снижению КПД или даже аварии. Поэтому подготовка должна быть комплексной: от анализа существующей системы до закупки подходящих материалов.
Особое внимание стоит уделить совместимости с вашей системой отопления. В частных домах чаще используется низкотемпературное отопление (до 80 °C), тогда как в многоквартирных домах давление и температура могут быть выше. Это влияет на выбор толщины стенок труб и способа соединения.

Когда оправдано самостоятельное изготовление?

• Вы хотите уникальный дизайн, который не найти в продаже.
• Необходимо обогреть узкое помещение (например, лестничный пролёт).
• Готовые модели слишком дороги или недоступны по размерам.
• Есть доступ к сварочному оборудованию и материалам.

Однако если вы живёте в многоквартирном доме с централизованной системой, установка самодельного радиатора может потребовать согласования. В противном случае управляющая компания вправе потребовать демонтаж.

Проектирование и расчёт вертикального радиатора

Без точного расчёта любая система отопления будет неэффективной. Недостаточная теплоотдача приведёт к холоду, а избыток — к перегреву и перерасходу энергии. Расчёт начинается с определения тепловой нагрузки на помещение.
Стандартная формула: 100 Вт на 1 м² площади при высоте потолков до 3 метров. Для угловых комнат, панорамных окон или плохо утеплённых стен этот показатель увеличивают на 20–30%. Например, для комнаты 15 м² потребуется 1500–1950 Вт тепловой мощности.
Далее необходимо определить количество секций или длину труб. Средняя теплоотдача одного метра стальной трубы диаметром 50 мм составляет около 150–180 Вт при температуре теплоносителя 70 °C. Значит, для 1800 Вт потребуется примерно 10–12 метров активной поверхности.

Пример расчёта

• Площадь помещения: 18 м².
• Требуемая мощность: 1800 Вт (с учётом поправки +20%).
• Диаметр трубы: 57 мм (стандартная водогазопроводная).
• Теплоотдача 1 м трубы: 160 Вт.
• Необходимая длина: 1800 / 160 ≈ 11,25 м.

Теперь можно спроектировать конструкцию. Например, 6 вертикальных труб по 1,5 м = 9 м, плюс горизонтальные перемычки — дополнительно 2,25 м. Или 8 труб по 1,4 м = 11,2 м.

Выбор материалов и комплектующих

Материал — основа надёжности. Наиболее распространённые варианты:

• Сталь (водогазопроводные трубы) — доступна, легко сваривается, но подвержена коррозии.
• Нержавеющая сталь — долговечна, устойчива к химически агрессивному теплоносителю, но дороже и сложнее в обработке.
• Медь — отличная теплопроводность, эстетика, но очень высокая стоимость и необходимость пайки.

Для бытового использования чаще всего выбирают чёрную сталь. Она хорошо работает в закрытых системах с антикоррозийными присадками. Трубы должны быть без ржавчины, вмятин и следов масла.
Коллекторы изготавливают из тех же труб, но большего диаметра (например, 76 или 89 мм), чтобы минимизировать гидравлическое сопротивление. Альтернатива — использовать отрезки профильной трубы 60×40 мм.
Обязательные комплектующие:

• Кран Маевского — для удаления воздуха.
• Заглушки — глухие и с резьбой.
• Штуцеры для подключения к системе.
• Кронштейны для крепления к стене.

Пошаговая сборка радиатора

Сборка требует сварочного аппарата, болгарки, уровня, рулетки и защитного снаряжения. Работайте в проветриваемом помещении.

1. Нарежьте трубы. Вертикальные секции — одинаковой длины (обычно 1–1,5 м). Коллекторы — по ширине будущего радиатора.
2. Соберите каркас «на сухую». Уложите нижний коллектор, установите вертикальные трубы с шагом 50–100 мм, затем верхний. Проверьте параллельность и вертикальность уровнем.
3. Приварите трубы к коллекторам. Начинайте с одной стороны, чтобы избежать перекоса. Швы должны быть сплошными, без пропусков.
4. Установите заглушки. С одной стороны нижнего коллектора — глухая, с другой — с резьбой для штуцера. В верхнем коллекторе — аналогично, но с краном Маевского.
5. Очистите швы и проверьте герметичность. Залейте воду под давлением (в 1,5 раза выше рабочего) на 24 часа. Можно использовать насос для опрессовки.

Если нет возможности сварить — допустимо использовать фланцевые соединения на болтах, но это снижает надёжность и увеличивает риск протечки.

Финальная обработка

• Отшлифуйте швы болгаркой.
• Обезжирьте поверхность.
• Нанесите грунтовку по металлу.
• Покрасьте термостойкой краской (выдерживает до 120 °C).

Цвет подбирайте под интерьер. Чёрный матовый — популярный выбор для лофта, белый — для скандинавского стиля.

Установка и подключение к системе отопления

Место установки — рядом с окном или на холодной стене. Радиатор должен находиться на расстоянии 10–15 см от пола и 5 см от стены для свободной конвекции.
Крепление осуществляется на кронштейны, вмонтированные в стену. Для тяжёлых конструкций используйте анкерные болты. Масса заполненного радиатора может достигать 50–70 кг.
Подключение выполняется двумя способами:

• Боковое — подача и обратка с одной стороны. Проще в монтаже, но возможна неравномерность прогрева.
• Диагональное — подача снизу с одной стороны, обратка сверху с противоположной. Обеспечивает лучшую циркуляцию.

Используйте запорные краны на входе и выходе — это позволит демонтировать радиатор без слива всей системы.

Типичные ошибки и как их избежать

Даже опытные мастера допускают просчёты. Вот самые распространённые:

• Недостаточный расчёт теплоотдачи. Результат — холод в комнате. Решение: всегда делайте запас 15–20%.
• Плохое качество сварки. Протечки появляются через несколько месяцев. Решение: используйте качественный электрод (например, УОНИ 13/55), варите при правильной силе тока.
• Отсутствие воздухоотводчика. Воздушная пробка блокирует циркуляцию. Решение: всегда устанавливайте кран Маевского в верхней точке.
• Неправильный уклон. При естественной циркуляции трубы должны иметь уклон 5–10 мм на метр. В принудительных системах — менее критично.
• Игнорирование терморасширения. При нагреве металл удлиняется. Жёсткое крепление может вызвать деформацию. Решение: один кронштейн делайте фиксированным, остальные — скользящими.

Экспертное мнение

Создание вертикального радиатора своими руками оправдано только при наличии соответствующих навыков и оборудования. Конструкция должна быть безопасной, эффективной и интегрированной в общую систему отопления.
При проектировании ориентируйтесь не только на внешний вид, но и на гидравлические параметры. Избегайте резких изгибов и сужений — они создают сопротивление потоку. Используйте плавные переходы и качественные фитинги.
В системах с естественной циркуляцией особое значение имеет высота установки: чем выше радиатор, тем лучше естественная конвекция. В принудительных системах это менее важно, но всё равно рекомендуется располагать его ниже уровня котла.
Для многоэтажных домов с централизованным отоплением самодельные радиаторы не рекомендуются. Давление и состав теплоносителя могут быть непредсказуемыми, что повышает риски.

Вопросы и ответы

Заключение

Создание вертикального радиатора своими руками — сложная, но выполнимая задача для тех, кто владеет сваркой и разбирается в основах отопления. Успешный результат зависит от точного расчёта, качественных материалов и аккуратной сборки. Такой радиатор не только обогреет помещение, но и станет элементом интерьера.

• Всегда начинайте с расчёта тепловой мощности.
• Используйте стальные трубы диаметром 50–57 мм для баланса эффективности и стоимости.
• Проверяйте герметичность опрессовкой перед установкой.
• Устанавливайте кран Маевского и запорные краны.
• Избегайте самодельных решений в централизованных системах без согласования.
