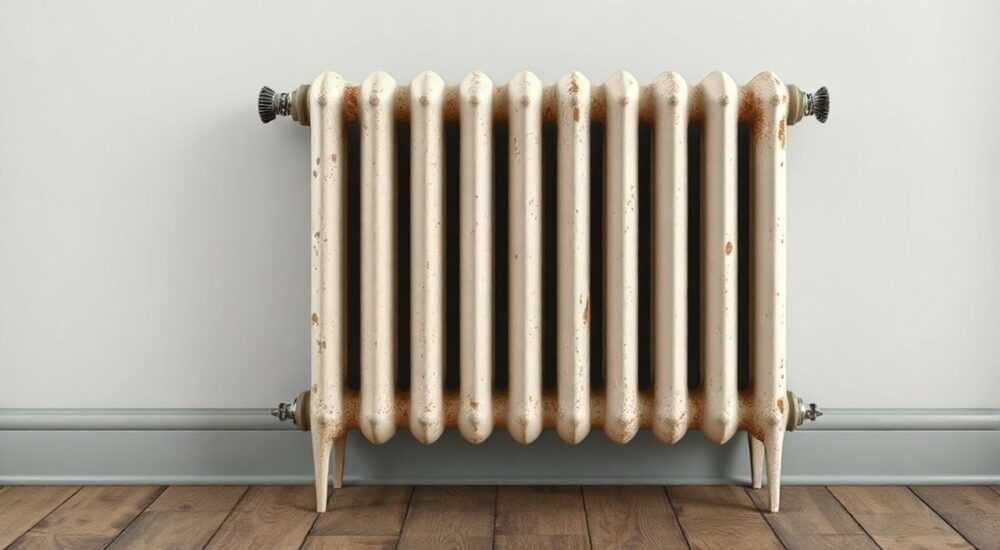

Виды старых батарей отопления

Старые батареи отопления — это не просто элементы инженерных систем прошлого, а важная часть истории развития жилищного комфорта. Они до сих пор встречаются в тысячах домов по всей России и СНГ, особенно в панельных и кирпичных зданиях середины XX века. Понимание их типов, характеристик и особенностей эксплуатации необходимо для грамотной модернизации, замены или оценки состояния системы отопления.

Основные виды старых батарей отопления

На протяжении второй половины XX века в жилых и общественных зданиях применялись различные типы отопительных приборов. Их выбор зависел от технологических возможностей, стоимости материалов и требований к теплоотдаче. Сегодня эти устройства можно условно разделить на четыре группы: чугунные секционные радиаторы, стальные ребристые трубы, панельные стальные радиаторы и первые образцы конвекторов.
Чугунные радиаторы — самые узнаваемые и массовые. Они устанавливались в большинстве домов с 1950-х по 1980-е годы. Благодаря высокой тепловой инерции и устойчивости к коррозии они до сих пор эффективно работают во многих квартирах. Однако их вес и хрупкость при гидроударах — серьёзные недостатки.
Стальные ребристые трубы использовались преимущественно в промышленных и административных зданиях. Такие батареи представляют собой сваренные между собой стальные трубы с наваренными рёбрами для увеличения площади теплообмена. Они отличаются высокой теплоотдачей, но подвержены коррозии и чувствительны к качеству теплоносителя.
Панельные стальные радиаторы начали появляться позже — в 70–80-е годы. Это уже более современные решения, внешне напоминающие сегодняшние панельные батареи. Они компактнее, легче, но менее долговечны из-за тонкой стали. Конвекторы того времени были редкостью и чаще монтировались в учреждениях с повышенными требованиями к дизайну и микроклимату.

Чугунные радиаторы: стандарт советской эпохи

Чугунные радиаторы — символ советского жилищного строительства. Самый известный представитель — модель МС-140, выпускавшаяся с 1950-х годов. Она получила широкое распространение благодаря простоте конструкции, надёжности и хорошей теплоотдаче. Каждая секция такой батареи имеет форму вертикального канала с горизонтальными рёбрами, увеличивающими поверхность нагрева.
Теплоотдача одной секции МС-140 составляет около 160 Вт при температуре теплоносителя 95°C. Это делало её подходящей для централизованного отопления с высокими температурами. Благодаря толстым стенкам (до 5 мм) чугун устойчив к гидроударам и механическим повреждениям. Кроме того, он не разрушается под действием щелочей и примесей в воде — частое явление в городских сетях.
Однако чугун имеет и существенные минусы. Во-первых, большой вес — одна секция может достигать 7 кг. Это создаёт нагрузку на крепления и перекрытия. Во-вторых, медленный прогрев и остывание. Хотя это обеспечивает стабильную температуру, при необходимости быстрого изменения микроклимата система реагирует с задержкой.
Со временем внутри чугунных радиаторов накапливается осадок: ржавчина, шлам, накипь. Это снижает эффективность теплообмена и может привести к засорению всей системы. Регулярная промывка — необходимая мера для продления срока службы.

• МС-140 — самый распространённый тип, с межосевым расстоянием 140 мм.
• МС-90 — более узкая модель, используется при ограниченном пространстве под подоконником.
• МС-110 — улучшенная версия с увеличенной теплоотдачей.
• ЧМ — чешские модели (например, ЧМ1), которые также массово импортировались в СССР.

Секционные стальные и ребристые трубы

Стальные радиаторы прошлого — это в первую очередь ребристые трубы, применявшиеся в школах, больницах, складах и других объектах с высокими потолками. Они изготавливались из нескольких параллельных стальных труб диаметром 100–150 мм, соединённых перемычками. На внешнюю поверхность наваривались стальные рёбра, увеличивающие теплоотдачу.
Принцип работы основан на конвекции: воздух, нагреваясь у поверхности трубы, поднимается вверх, создавая естественный поток. Такие батареи могли обогревать большие объёмы помещений, что делало их идеальными для ангаров и производственных цехов. Теплоотдача одного метра такой трубы достигала 500–700 Вт, в зависимости от количества рядов и диаметра.
Однако сталь значительно уступает чугуну в долговечности. Под воздействием влаги и кислорода она быстро ржавеет, особенно изнутри. Коррозия приводит к появлению свищей, протечкам и, в конечном итоге, к аварийному отключению участка. Кроме того, такие трубы чувствительны к перепадам давления и гидроударам.
Секционные стальные радиаторы, похожие на современные панельные, также встречались, но реже. Они состояли из двух сваренных стальных пластин с внутренними каналами. Их преимущество — компактность и быстрый нагрев. Недостаток — низкая устойчивость к коррозии и механическим повреждениям.

Конвекторы и панельные обогреватели прошлого

Конвекторы — это отопительные приборы, в которых основной способ передачи тепла — конвекция воздуха. В отличие от чугунных радиаторов, где преобладает излучение, конвекторы активно циркулируют воздух. Первые модели появились в 70–80-е годы и устанавливались в офисах, гостиницах и новых жилых комплексах.
Они представляли собой металлический корпус с внутренним теплообменником из медных труб с алюминиевыми пластинами. Теплоноситель — вода — проходил по трубам, нагревая пластины, а воздух, проходя через них, нагревался и поднимался вверх. Некоторые модели оснащались вентиляторами для принудительной циркуляции.
Преимущества таких систем — быстрый прогрев помещения и компактность. Однако они были дорогими, сложными в обслуживании и чувствительными к загрязнению теплоносителя. Пыль и шлам забивали межпластинчатое пространство, снижая эффективность.
Панельные стальные радиаторы того времени — это прообраз современных батарей типа Kermi или Purmo. Они имели плоскую форму, легко вписывались в интерьер и занимали мало места. Однако из-за использования тонкой стали (1–1,5 мм) срок их службы редко превышал 20 лет. Сегодня такие приборы практически не встречаются в рабочем состоянии.

Как определить тип старой батареи

Правильная идентификация типа батареи — первый шаг к принятию решения о замене или ремонте. Вот простой алгоритм:

1. Осмотрите внешний вид: чугунные радиаторы имеют выраженные секции с вертикальными каналами. Они тяжёлые, холодные на ощупь при выключенном отоплении, но долго держат тепло.
2. Проверьте материал: постучите по батарее деревянной палкой. Чугун даёт глухой, «тяжёлый» звук, сталь — звонкий. Также можно оценить цвет: чугун — матово-серый, сталь — светлее, иногда с признаками ржавчины.
3. Измерьте габариты: межосевое расстояние у МС-140 — 140 мм, у МС-90 — 90 мм. У стальных панелей — обычно 300 или 500 мм.
4. Найдите маркировку: на некоторых моделях есть отлитые буквы или цифры. Например, «МС-140», «ЧМ1», «KO» и т.д.
5. Оцените подключение: чугунные радиаторы подключаются через резьбовые соединения с накидными гайками. Стальные панели — через боковые или нижние коллекторы.

Если батарея закрыта экраном или декоративным кожухом, аккуратно снимите его. Иногда под кожухом скрываются протечки или сильная коррозия.

Когда и зачем менять старые батареи

Не все старые батареи нуждаются в замене. Многие чугунные радиаторы находятся в рабочем состоянии спустя 50 и более лет. Однако есть признаки, при которых замена становится необходимостью:

• Протечки и свищи: даже единичная течь — сигнал к немедленному вмешательству. Заплатки и временные ремонты не решают проблему полностью.
• Снижение теплоотдачи: если батарея плохо греет, хотя в стояке горячо, вероятно, внутри скопился шлам. Промывка может помочь, но если она неэффективна — нужна замена.
• Коррозия и истончение стенок: особенно актуально для стальных и алюминиевых моделей. Тонкие стенки могут не выдержать давления.
• Плановая модернизация: при капитальном ремонте или переходе на индивидуальное отопление старые батареи часто меняют на более эффективные.

При замене важно учитывать совместимость с системой. Например, алюминиевые радиаторы нельзя использовать в централизованном отоплении с агрессивным теплоносителем — они быстро разрушаются. Лучший выбор — биметаллические или современные чугунные модели (например, Viessmann или GLOBAL).

Экспертное мнение

Он также отмечает, что при модернизации важно сохранять баланс системы. Замена одной батареи на слишком мощную может нарушить циркуляцию и привести к «перегреву» одних помещений и «недогреву» других.

Вопросы и ответы

Заключение

Старые батареи отопления — это не просто реликвии прошлого, а работающие элементы инженерных систем, которые продолжают обогревать миллионы квартир. Понимание их типов, особенностей и состояния позволяет принимать взвешенные решения: ремонтировать, промывать или заменять.
Главное — подходить к вопросу системно. Не стоит менять рабочие чугунные радиаторы только потому, что они «старые». В то же время игнорирование признаков износа стальных или алюминиевых батарей может привести к аварии. Диагностика, регулярное обслуживание и грамотная модернизация — ключ к комфортному и безопасному отоплению.

• Чугунные радиаторы — самые долговечные, особенно модели МС-140 и МС-90.
• Стальные ребристые трубы эффективны, но подвержены коррозии и требуют замены.
• Идентифицировать тип батареи можно по внешнему виду, звуку, весу и маркировке.
• Замена нужна при протечках, сильной коррозии или снижении теплоотдачи.
• Современные терморегуляторы совместимы с большинством старых моделей.
