Внутрипольные конвекторы — это современное решение для отопления помещений, особенно актуальное при остеклении больших фасадов, эркеров и панорамных окон. Они монтируются в пол под напольным покрытием и обеспечивают эффективный обогрев за счёт естественной или принудительной циркуляции воздуха. Схема работы внутрипольного конвектора основана на принципе конвекции: холодный воздух поступает через решётку, нагревается теплообменником, а затем поднимается вверх, создавая тёплую воздушную завесу.

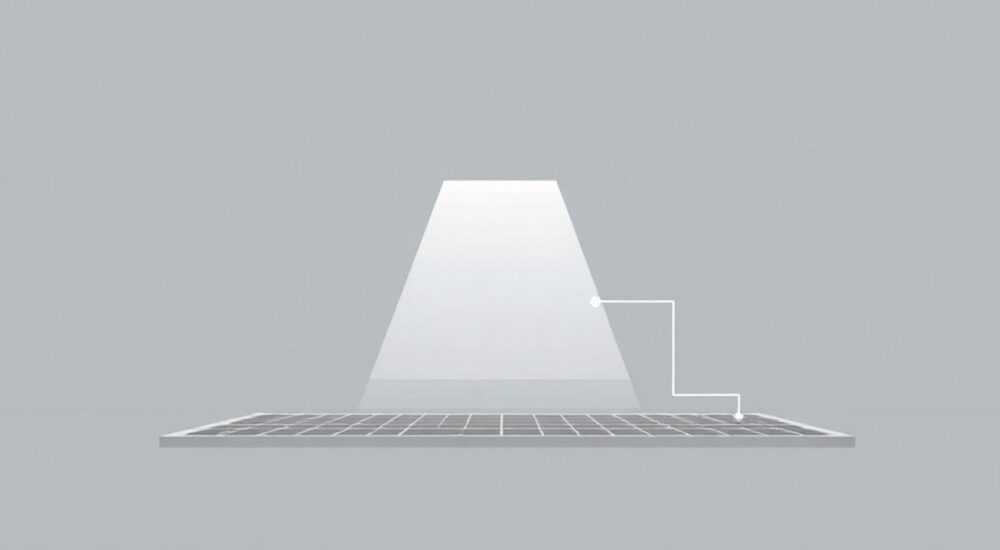

Принцип работы внутрипольного конвектора

Внутрипольный конвектор — это компактное устройство, устанавливаемое в нишу под полом, которое обогревает помещение за счёт циркуляции воздуха. Холодный воздух забирается снизу через декоративную решётку, проходит через теплообменник (обычно водяной), нагревается и выходит обратно в помещение уже в виде тёплого потока. Этот процесс создаёт вертикальную воздушную завесу, которая препятствует проникновению холода от оконных конструкций.

Теплообменник внутри конвектора подключается к системе отопления здания — чаще всего к централизованному или индивидуальному контуру с теплоносителем (водой). Эффективность устройства зависит от площади теплообменника, скорости движения воздуха и температуры теплоносителя. При правильном расчёте и монтаже такие конвекторы могут полностью заменить радиаторы в помещениях с большими стеклянными поверхностями.

В зависимости от наличия вентилятора различают два типа циркуляции: естественная и принудительная. В первом случае воздух движется за счёт разницы плотностей холодного и тёплого воздуха, во втором — принудительно нагнетается вентилятором, что повышает теплоотдачу и скорость прогрева.

Этапы работы конвектора

• Холодный воздух поступает через нижнюю часть решётки внутрь корпуса конвектора.
• Проходя через теплообменник, воздух нагревается от контакта с горячей поверхностью трубок.
• Нагретый воздух поднимается вверх и выходит через верхнюю часть решётки.
• Образуется непрерывный поток, который блокирует проникновение холода от окон.

Типы внутрипольных конвекторов и их особенности

Выбор подходящего типа конвектора напрямую влияет на эффективность отопления и комфорт в помещении. Основное разделение происходит по типу циркуляции воздуха и источнику энергии.

Первый критерий — наличие вентилятора. Конвекторы без вентилятора работают на естественной конвекции. Они бесшумны, не требуют электропитания, но имеют меньшую теплоотдачу. Их применяют в жилых комнатах, где важна тишина. С вентиляторами — более производительны, подходят для больших помещений и холодных климатических зон.

Второй критерий — источник тепла. Большинство моделей — водяные, подключаемые к системе центрального отопления. Но существуют и электрические внутрипольные конвекторы, которые удобны в домах без доступа к централизованному отоплению.

Где применяются различные типы

• В квартирах с панорамным остеклением — водяные конвекторы с вентилятором для эффективного обогрева.
• В загородных домах с автономным отоплением — водяные модели без вентилятора, если нет проблем с теплоотдачей.
• В офисах и коммерческих пространствах — чаще используются модели с принудительной циркуляцией для быстрого прогрева больших объёмов.

Схема подключения и монтажа внутрипольного конвектора

Правильная схема подключения — ключ к долгой и эффективной работе конвектора. Она включает несколько этапов: подготовка ниши, установка корпуса, подключение к системе отопления, монтаж решётки и настройка.

Для начала необходимо определить место установки — обычно это зона под окном. Затем изготавливается ниша в полу с учётом габаритов корпуса. Глубина ниши — от 15 до 30 см, ширина — от 15 до 40 см, длина — по размеру оконного проёма. Дно ниши должно быть ровным и прочным.

После этого устанавливается корпус конвектора. Он герметизируется, чтобы исключить попадание влаги и строительной пыли внутрь. Затем подключаются подающий и обратный трубопроводы. Подключение может быть боковым или торцевым — зависит от проекта системы отопления.

Подключение водяного конвектора: пошагово

1. Определите положение конвектора относительно окна и разметьте нишу.
2. Выполните демонтаж напольного покрытия и устройство ниши.
3. Установите корпус, проверьте горизонтальность уровнем.
4. Подключите трубы: подача снизу, обратка сверху — для лучшей циркуляции.
5. Проверьте герметичность соединений опрессовкой.
6. Установите декоративную решётку и подключите вентилятор (если есть).

Как правильно рассчитать мощность конвектора

Недостаточная мощность приведёт к холоду в помещении, избыточная — к перерасходу энергии и дискомфорту. Расчёт начинается с анализа теплопотерь.

Основной параметр — площадь остекления. На каждый квадратный метр окна приходится от 100 до 200 Вт теплопотерь в зависимости от качества стеклопакета. Например, для окна 3×2 м (6 м²) с однокамерным стеклопакетом потребуется около 900–1200 Вт тепловой мощности.

Также учитывают:

• Климатическую зону (чем холоднее — тем выше мощность);
• Высоту потолков (при высоте > 3 м — увеличивают мощность на 15–20%);
• Наличие других источников отопления;
• Толщину и материал стен.

Формула упрощённого расчёта:

Мощность (Вт) = Площадь окна (м²) × Удельные теплопотери (Вт/м²)

Для трёхкамерных стеклопакетов удельные потери — 80–100 Вт/м², для двухкамерных — 100–150 Вт/м², для однокамерных — 150–200 Вт/м².

Пример расчёта

Представьте комнату с окном 4×1,5 м (6 м²), двухкамерный стеклопакет, средняя полоса России, потолки 2,7 м.
Теплопотери: 6 м² × 130 Вт/м² = 780 Вт.
Рекомендуемый запас — 15%. Итого: 780 × 1,15 ≈ 900 Вт.
Значит, нужен конвектор мощностью не менее 900 Вт.

Распространённые ошибки при установке и как их избежать

Даже качественный конвектор может работать неэффективно из-за монтажных ошибок. Вот самые частые:

• Неправильная глубина ниши. Если слишком мелко — корпус не влезет; слишком глубоко — риск повреждения коммуникаций. Решение: точно следовать техническому паспорту модели.
• Отсутствие уклона для слива конденсата. В некоторых моделях предусмотрен дренаж. Если не сделать уклон (1–2°), влага будет скапливаться. Решение: соблюдать требования производителя по монтажу.
• Плохая теплоизоляция корпуса. Без изоляции возможны теплопотери в перекрытие. Решение: использовать минеральную вату или пенополиуретан вокруг корпуса.
• Неправильное подключение труб. Обратка и подача перепутаны — снижается КПД. Решение: всегда подключайте по схеме: подача снизу, обратка сверху.
• Игнорирование вентиляции. Забитые воздушные каналы — главная причина слабого потока. Решение: не закрывайте решётку коврами, регулярно чистите теплообменник.

На что обращать внимание при выборе модели

Выбор конвектора — не только вопрос мощности. Важны материалы, уровень шума, возможность регулировки и совместимость с системой управления.

Корпус должен быть из оцинкованной стали или нержавеющей стали — это предотвращает коррозию. Теплообменник — из меди с алюминиевыми рёбрами: такая комбинация обеспечивает высокую теплопроводность и долговечность.

Обратите внимание на тип решётки: алюминиевая, стальная, деревянная. Алюминиевые — лёгкие и долговечные, деревянные — вписываются в интерьер, но дороже и требовательнее к уходу.

Система управления — ещё один важный аспект. Современные модели поддерживают подключение к термостатам, датчикам температуры и даже интеграцию в «умный дом». Это позволяет автоматически регулировать температуру в зависимости от времени суток и погоды.

Чек-лист перед покупкой

• Соответствие мощности расчётным теплопотерям?
• Наличие вентилятора (если нужна высокая теплоотдача)?
• Материалы корпуса и теплообменника?
• Возможность подключения к терморегулятору?
• Гарантия и наличие сервисных центров?

Экспертное мнение

По его словам, всё больше застройщиков выбирают конвекторы с принудительной циркуляцией и Wi-Fi-управлением. Такие системы позволяют удалённо контролировать микроклимат и интегрировать отопление в единую экосистему умного дома.

Вопросы и ответы

Заключение

Внутрипольные конвекторы — это технологичное и эстетичное решение для отопления помещений с большим остеклением. Их работа основана на принципе конвекции, а эффективность зависит от правильного выбора, расчёта мощности и грамотного монтажа. Современные модели сочетают высокую теплоотдачу, бесшумность и возможность интеграции в системы «умного дома».

• Внутрипольные конвекторы эффективны при остеклении больших поверхностей.
• Мощность рассчитывается исходя из площади окон и климатических условий.
• Принудительная циркуляция даёт больше тепла, но требует электропитания.
• Монтаж должен выполняться строго по инструкции производителя.
• Регулярное обслуживание продлевает срок службы устройства.
